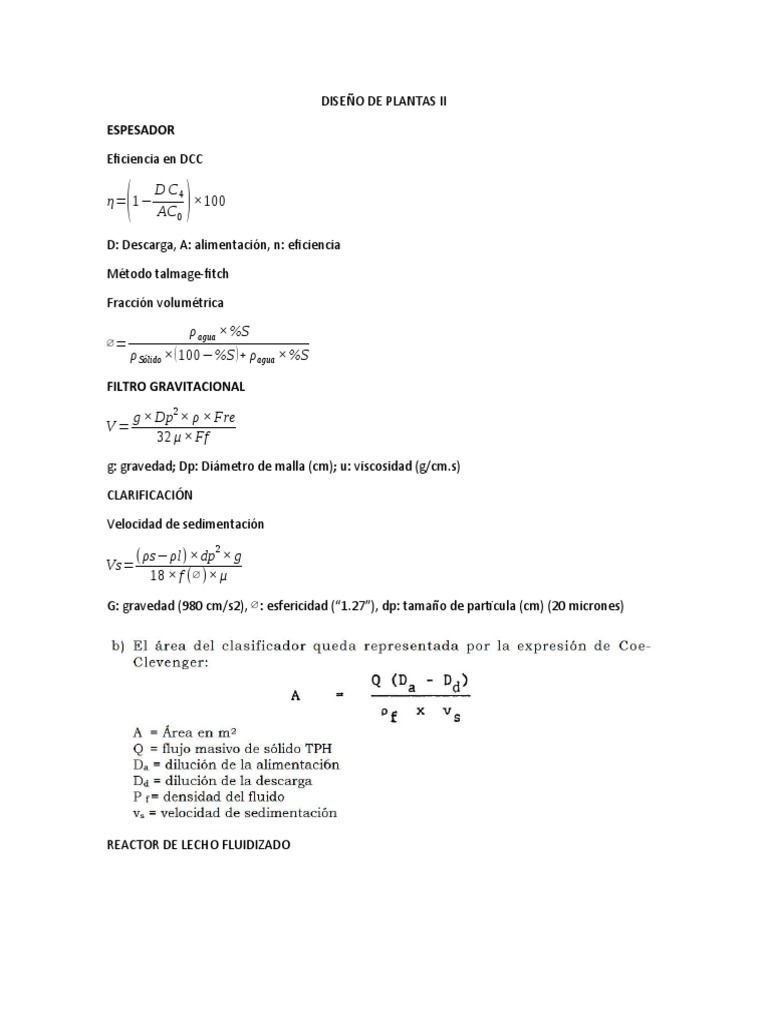

DISEÑO DE PLANTAS II

ESPESADOR

Eficiencia en DCC

D C4
(
η= 1−
AC 0 )
×100

D: Descarga, A: alimentación, n: eficiencia

Método talmage-fitch

Fracción volumétrica

ρ agua ×%S
∅=
ρ Sólido × ( 100−%S )+ ρagua ×%S
FILTRO GRAVITACIONAL

g × Dp 2 × ρ × Fre
V=
32 μ × Ff
g: gravedad; Dp: Diámetro de malla (cm); u: viscosidad (g/cm.s)

CLARIFICACIÓN

Velocidad de sedimentación

(ρs−ρl) ×dp 2 × g
Vs=
18 × f (∅ )× μ
G: gravedad (980 cm/s2), ∅ : esfericidad (“1.27”), dp: tamaño de particula (cm) (20 micrones)

REACTOR DE LECHO FLUIDIZADO


HORNO ROTATORIO DE SECADO

1.77× √ θ(grados)× L( pies) × f


t ( min )=
S (grados)× D × N (rpm)
t: tiempo, L: longitud del reactor, f=1,

FUNDICION

 Superficie activa del horno

T (TPD )
S ( m2 ) =
T
γ( )× δ (m)
m3
T: tonelaje de tratamiento, γ : gravedad especifica de la carga, δ : espesor del baño matte-escoria.

 Gravedad especifica de la carga:

γ C =% conc . × γ conc .+%esc.conv .× γ e . c .

 Dimensionamiento del reactor:

Balance de la superficie activa

H: altura total del horno, L: longitud total del horno, D: anchura total del horno, d: anchura del
baño matte-escoria

1. Superficie del baño


S1=d × L
2. Sectores idénticos
S2=S 3=C × L

Superficie activa total

S=S1+S2+S3

CONVERSION

Numero de toberas

m3
Q( )× 35.32
min
⋕ toberas=
q (ft 3 /min)
Q: Caudal de aire a insuflar, q: caudal entregado por una tobera

⋕ toberas
⋕ toberas autilizar =
factor de utilización
Longitud del convertidor

LT =L(m)+ Lms (m)


Lms=L*factor de mecanismo soportante, L=(N° toberas-1)*separación entre ejes centrales.
