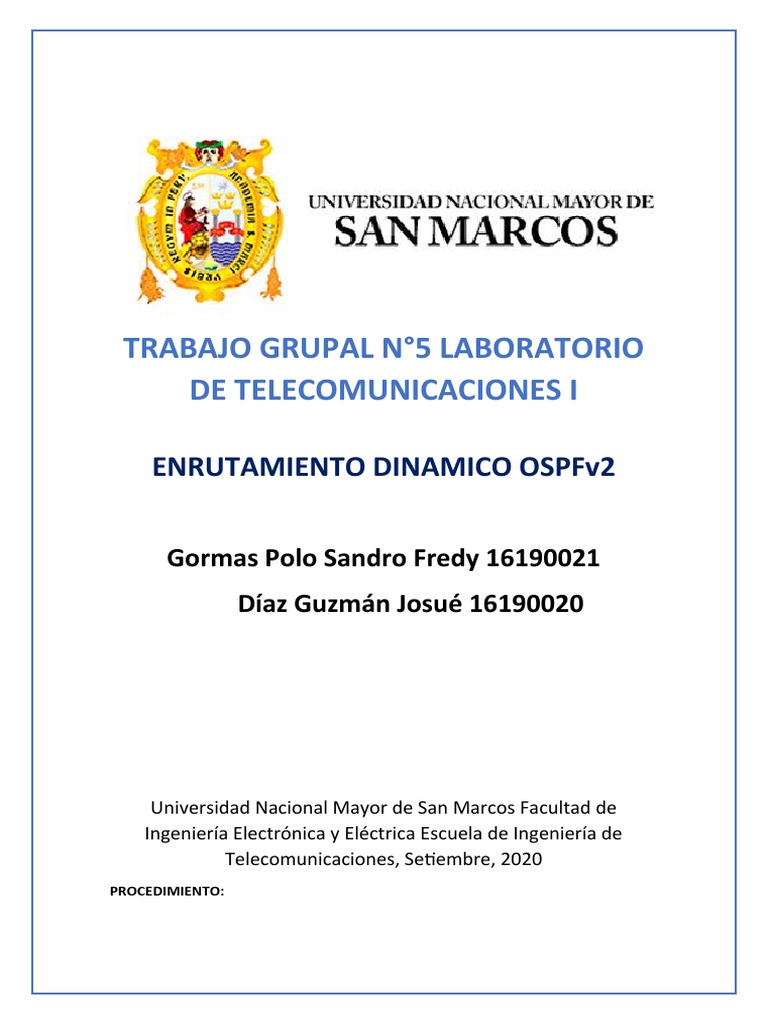

TRABAJO GRUPAL N°5 LABORATORIO

DE TELECOMUNICACIONES I

ENRUTAMIENTO DINAMICO OSPFv2

Gormas Polo Sandro Fredy 16190021

Díaz Guzmán Josué 16190020

Universidad Nacional Mayor de San Marcos Facultad de

Ingeniería Electrónica y Eléctrica Escuela de Ingeniería de
Telecomunicaciones, Setiembre, 2020
PROCEDIMIENTO:
1. Implemente la topología de la Fig. 1, en la que se simulará la interconexión de redes
corporativas empleado el enrutamiento dinámico OSPF v.2, con área 0
2. Verifique e interprete la configuración de cada router, con el comando sh run.

Con el comando show running-config

Podemos observar cada una de las
ordenes que le hemos dado al router
por ejemplo en el caso de la imagen de
la izquierda tenemos las IP que le
hemos puesto a las interfaces, así
como también
El enrutamiento dinámico con el
protocolo OSPF

3. Verifique e interprete las tablas de enrutamiento con el comando sh ip route.

Atreves del comando SHOW IP ROUTE podemos observar la tabla de enrutamiento, así
como tal en la imagen observamos que esta tabla de enrutamiento cuenta con
conexiones directas como también de enrutamiento dinámico por parte de OSPF en la
cual vemos la distancia administrativa de 120 y la métrica que depende del ancho de
banda (costo)
4. Verifique la conectividad con el comando ping entre las redes LAN.
Como vemos en las imágenes siguientes lo que hemos realizado es hacer un ping para
verificar la conectividad hacia las otras redes en el cual el resultado es el esperado
existe conectividad entre las redes lo que quiere decir que pueden comunicarse

5.Observe en cada una de las interfaces de su router de trabajo los costos asociados
y su ancho de banda con show ip ospf interfaces. Costo=10 /BW

Ancho de banda de
la interfaz
Gigabitehethernet
0/0

Como se observa el
BW es 1Gbit
En la imagen que tenemos se logra observar como en la interfaz serial 0/2/0 el ancho
de banda que nos da es 1544 Kbit

6. Observe el trayecto que sigue la información enviada desde la LAN 1 hacia las
demás LANs. Modifique los trayectos, modificando el ancho de banda con el
comando bandwith ó directamente los costos con el comando ip ospf cost en las
interfaces de los enlaces. Verifique esta nueva situación (comando traceroute)
En las imágenes que tenemos en la parte derecha podemos ver como hemos realizado
el tracer desde la lan 1 hacia una red en especifico para lo cual hemos hecho la
variación de los anchos de banda y vemos como la
ruta que sigue cambio esto es dispuesto que el protocolo OSPF esta basado en costo
esto quiere decir que tomara la ruta de menor costo esto a mayor ancho de banda
menor costo

7.Implemente la topología de la Fig. 2, en la que se simulará la interconexión de

redes corporativas empleado el enrutamiento dinámico OSPFv2 multitarea.
8. Verifique la conectividad con el comando ping entre las redes LAN.

En la imagen podemos
observar que gracias al
comando ping podemos ver
la conectividad que tiene la
lan 1 con el resto de Lan’s
esto quiere decir que se
podrán comunicar entre
ellas
9. Analice los mensajes de actualización de estado de enlace LSA intra e Inter área

En
la

imagen superior podemos observar los tipos de LSA que se presentar en el router del
backbone estos son por ejemplo tipo 1 y 3 para el área 0 como el tipo 1 2 y 3 para el
área 2
Tipo 1 - Enrutador LSA: el enrutador anuncia su presencia y enumera los enlaces a
otros enrutadores o redes en la misma área, junto con las métricas a ellos. Los LSA de
tipo 1 se inundan solo en su propia área. El ID de estado de enlace del LSA de tipo 1 es
el ID del enrutador de origen.
Tipo 2 - Red LSA: el enrutador designado (DR) en un segmento de transmisión (por
ejemplo, Ethernet ) enumera qué enrutadores están unidos por el segmento. Los LSA
de tipo 2 se inundan solo en su propia área. El ID de estado de enlace del LSA de tipo 2
es la dirección de la interfaz IP del DR.
Tipo 3 - Resumen LSA: un enrutador de borde de área (ABR) toma la información que
ha aprendido en una de sus áreas adjuntas y la resume antes de enviarla a otras áreas
a las que está conectado. Este resumen ayuda a proporcionar escalabilidad al eliminar
la información topológica detallada de otras áreas, porque su información de
enrutamiento se resume en solo un prefijo de dirección y una métrica. El proceso de
resumen también se puede configurar para eliminar una gran cantidad de prefijos de
direcciones detallados y reemplazarlos con un prefijo de resumen único , lo que ayuda
a la escalabilidad.

En esta imagen observamos que para el router con id 2.2.2.2 nos da 3 tipos de LSA en
el área 1

Conclusiones

 OSPF demuestra ser un protocolo óptimo para redes grandes, brinda mayor
seguridad, además de ser un protocolo de estado de enlace, que a diferencia
de RIP que es un protocolo vector distancia, resulta más efectivo en la
comunicación con los routers dentro de una red amplia, la seguridad de las
tablas de enrutamiento es esencial en una red

 OSPF cubre las necesidades de una red amplia y esta solo se limitará por los
saltos permitidos por internet y no por el mismo protocolo, comunicándose
solamente con los routers vecinos, el inconveniente de este protocolo es que
puede resultar lento, debido a los saltos, y por ser un protocolo utilizado para
redes amplias.
