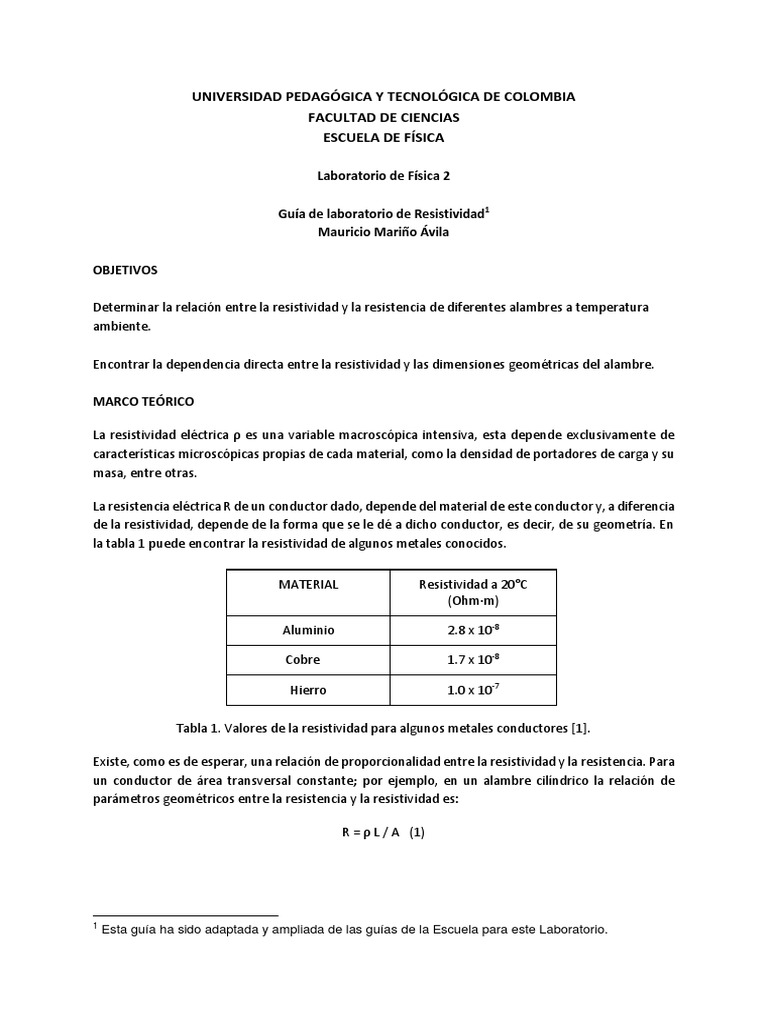

UNIVERSIDAD PEDAGÓGICA Y TECNOLÓGICA DE COLOMBIA

FACULTAD DE CIENCIAS
ESCUELA DE FÍSICA

Laboratorio de Física 2

Guía de laboratorio de Resistividad1

Mauricio Mariño Ávila

OBJETIVOS

Determinar la relación entre la resistividad y la resistencia de diferentes alambres a temperatura

ambiente.

Encontrar la dependencia directa entre la resistividad y las dimensiones geométricas del alambre.

MARCO TEÓRICO

La resistividad eléctrica ρ es una variable macroscópica intensiva, esta depende exclusivamente de

características microscópicas propias de cada material, como la densidad de portadores de carga y su
masa, entre otras.

La resistencia eléctrica R de un conductor dado, depende del material de este conductor y, a diferencia
de la resistividad, depende de la forma que se le dé a dicho conductor, es decir, de su geometría. En
la tabla 1 puede encontrar la resistividad de algunos metales conocidos.

MATERIAL Resistividad a 20°C

(Ohm·m)

Aluminio 2.8 x 10-8

Cobre 1.7 x 10-8

Hierro 1.0 x 10-7

Tabla 1. Valores de la resistividad para algunos metales conductores [1].

Existe, como es de esperar, una relación de proporcionalidad entre la resistividad y la resistencia. Para
un conductor de área transversal constante; por ejemplo, en un alambre cilíndrico la relación de
parámetros geométricos entre la resistencia y la resistividad es:

R = ρ L / A (1)

1
Esta guía ha sido adaptada y ampliada de las guías de la Escuela para este Laboratorio.
donde R es resistencia eléctrica, ρ la resistividad eléctrica, L la longitud del conductor y A el área de la
sección transversal.

Para una ilustración de esta dependencia mediante una simulación puede revisar el siguiente enlace:
https://phet.colorado.edu/sims/html/resistance-in-a-wire/latest/resistance-in-a-wire_es.html

La resistividad de la mayor parte de los conductores metálicos varía casi linealmente con la
temperatura, sin embargo, esa dependencia no va a ser estudiada en esta práctica.

En esta práctica se comprobará la ecuación (1) usando alambres de diferentes materiales.

Cálculos previos

A manera de ilustración se sugiere resolver los siguientes dos problemas que le ayudarán a
comprender la diferencia y dependencia entre resistencia y resistividad.

1. Suponga que tiene 2g de aluminio y que fabrica un cable. ¿Existe un valor máximo o mínimo
de la resistencia de este cable? ¿De qué depende? Suponga que con esta cantidad de material
le piden fabricar un metro de alambre. ¿Cuál será su resistividad? ¿Cuál será su resistencia?

2. Suponga que en un circuito, además de los componentes principales, se usa en total 1m de

cable de cobre con un diámetro de 0.2mm. ¿Qué resistencia adicional darán estos cables al
circuito? ¿Cuál sería el valor de esta resistencia si su diámetro es de 0.5mm?

MATERIALES

Módulo de resistividad (figura 1), una fuente (0-20 VDC), dos multímetros, un tornillo micrométrico, y
una regla en centímetros.

Figura 1. Módulo de resistividad y detalle que muestra el material del alambre y su diámetro. (Foto: J.C.
Sepúlveda, E.F. Vargas, N.C. Navarro, Estudiantes Lab. Física 2, 2018)
PROCEDIMIENTO

Parte 1. Medición de la resistencia para varios valores de longitud

Este montaje consiste en tomar un segmento del alambre disponible

y medir su longitud y resistencia. Hay que tener en cuenta que el
multímetro se usa como óhmetro y se conecta en paralelo como se
muestra (alambre) en la figura 2.

Figura 2. Montaje para medir resistencia y longitud de un segmento del

cable elegido. (Foto: J.C. Sepúlveda, E.F. Vargas, N.C. Navarro,
Estudiantes Lab. Física 2, 2018)

Se mide directamente la resistencia de un segmento de alambre en

función de la longitud del mismo, no hay ninguna fuente y el único
circuito es el interno del multímetro. Se realiza el procedimiento para
2 de los alambres. Los datos los puede obtener en los siguientes
videos realizados por el profesor Hugo Fonseca de la Escuela de Física.

https://drive.google.com/open?id=1foVHiqDW-isF1yUFl740VYCi4JhDf_hw

https://drive.google.com/open?id=1fUBeSUNXr7f6oJxrbmYCgxrksLKpDAf0

A partir de los datos de los videos, haga una tabla de datos R en función de L para cada hilo.

Parte 2. Medición de la corriente para diferentes longitudes

En esta parte se usa un segmento del alambre elegido como la resistencia de un circuito para el cual
dejaremos el voltaje constante y se irá midiendo la corriente que pasa por el circuito para diferentes
longitudes del segmento.

Los datos han sido grabados por el profesor Hugo Fonseca de la Escuela de Física. Y se pueden ver en
los siguiente videos:

https://drive.google.com/open?id=1DW0tu7gmaLs_Bc0DgqND_wiFua6G6CR_

https://drive.google.com/open?id=1Tc5pVVFuysr7_9TSMYBE12VOyPQTJ08O

A partir de los datos del video, haga una tabla de datos R en función de L para cada hilo.

RESULTADO Y ANÁLISIS

Parte 1. Medición de la resistencia para varios valores de longitud

1. Realizar una gráfica de la Resistencia registrada por el Óhmetro en función de la Longitud del
segmento.
2. Describir el comportamiento observado y encontrar la ecuación que lo describe.
 3. ¿Coincide el comportamiento con lo predicho por la ecuación (1)?
4. Teniendo en cuenta el diámetro del alambre calcule la resistividad del material.
5. Busque un dato en la literatura para comparar su dato experimental.
6. Analice y comente sus resultados y cualquier otra observación.

Parte 2. Medición de la corriente para diferentes longitudes

1. ¿Qué puede decir de la gráfica obtenida? ¿Qué información útil puede extraer?
2. Determine, usando la Ley de Ohm para circuitos, la dependencia que tiene la corriente medida
con la longitud del segmento del alambre.
3. Linealice la relación obtenida, es decir, diga cuál es una forma de graficar las variables medidas
(o función de éstas) que se deben graficar para obtener una línea que muestre
adecuadamente su dependencia y permita hacer los cálculos fácilmente a partir de una
regresión lineal.
4. A partir de la ecuación de la recta obtenida, encuentre el valor de la resistividad del material
del alambre.
5. Identifique el significado de otros parámetros en la ecuación obtenida.
6. Busque un dato en la literatura para comparar su dato experimental e identificar el material
del que está hecho el alambre.
7. Analice y comente sus resultados y cualquier otra observación.

REFERENCIAS

[1] Serway, R., & Jewett, J. (2008). Física para Ciencias e Ingeniería. Volumen 2. 7 ma. Edición.
