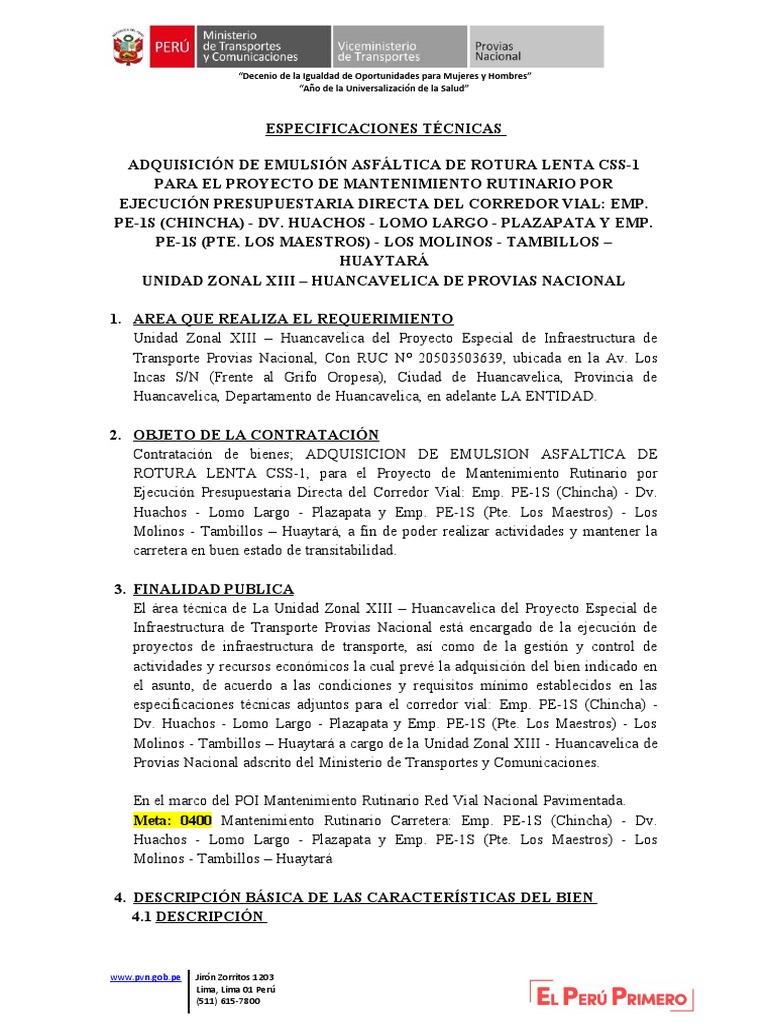

ESPECIFICACIONES TÉCNICAS
ADQUISICIÓN DE EMULSIÓN ASFÁLTICA DE ROTURA LENTA CSS-1
PARA EL PROYECTO DE MANTENIMIENTO RUTINARIO POR
EJECUCIÓN PRESUPUESTARIA DIRECTA DEL CORREDOR VIAL: EMP.
PE-1S (CHINCHA) - DV. HUACHOS - LOMO LARGO - PLAZAPATA Y EMP.
PE-1S (PTE. LOS MAESTROS) - LOS MOLINOS - TAMBILLOS –
HUAYTARÁ
UNIDAD ZONAL XIII – HUANCAVELICA DE PROVIAS NACIONAL
1. AREA QUE REALIZA EL REQUERIMIENTO
Unidad Zonal XIII – Huancavelica del Proyecto Especial de Infraestructura de
Transporte Provias Nacional, Con RUC N° 20503503639, ubicada en la Av. Los
Incas S/N (Frente al Grifo Oropesa), Ciudad de Huancavelica, Provincia de
Huancavelica, Departamento de Huancavelica, en adelante LA ENTIDAD.
2. OBJETO DE LA CONTRATACIÓN
Contratación de bienes; ADQUISICION DE EMULSION ASFALTICA DE
ROTURA LENTA CSS-1, para el Proyecto de Mantenimiento Rutinario por
Ejecución Presupuestaria Directa del Corredor Vial: Emp. PE-1S (Chincha) - Dv.
Huachos - Lomo Largo - Plazapata y Emp. PE-1S (Pte. Los Maestros) - Los
Molinos - Tambillos – Huaytará, a fin de poder realizar actividades y mantener la
carretera en buen estado de transitabilidad.
3. FINALIDAD PUBLICA
El área técnica de La Unidad Zonal XIII – Huancavelica del Proyecto Especial de
Infraestructura de Transporte Provias Nacional está encargado de la ejecución de
proyectos de infraestructura de transporte, así como de la gestión y control de
actividades y recursos económicos la cual prevé la adquisición del bien indicado en
el asunto, de acuerdo a las condiciones y requisitos mínimo establecidos en las
especificaciones técnicas adjuntos para el corredor vial: Emp. PE-1S (Chincha) -
Dv. Huachos - Lomo Largo - Plazapata y Emp. PE-1S (Pte. Los Maestros) - Los
Molinos - Tambillos – Huaytará a cargo de la Unidad Zonal XIII - Huancavelica de
Provias Nacional adscrito del Ministerio de Transportes y Comunicaciones.
En el marco del POI Mantenimiento Rutinario Red Vial Nacional Pavimentada.
Meta: 0400 Mantenimiento Rutinario Carretera: Emp. PE-1S (Chincha) - Dv.
Huachos - Lomo Largo - Plazapata y Emp. PE-1S (Pte. Los Maestros) - Los
Molinos - Tambillos – Huaytará
4. DESCRIPCIÓN BÁSICA DE LAS CARACTERÍSTICAS DEL BIEN
4.1 DESCRIPCIÓN
www.pvn.gob.pe Jirón Zorritos 1203
Lima, Lima 01 Perú
(511) 615-7800
“Decenio de la Igualdad de Oportunidades para Mujeres y Hombres”
“Año de la Universalización de la Salud”
ITEM PERSONAL CLAVE UND CANTIDA
D
EMULSION ASFALTICA DE ROTURA
01 Galones 2,520.00
LENTA CSS-1
FICHA TÉCNICA
APROBADA
1. CARACTERÍSTICAS GENERALES DEL BIEN
Denominación del bien : EMULSIÓN ASFÁLTICA CATIÓNICA DE
ROTURA LENTA
GRADO CSS - 1
Denominación técnica : EMULSIÓN ASFÁLTICA CATIÓNICA DE
ROTURA LENTA
GRADO CSS - 1
Unidad de medida : Galón
Descripción general : Es un producto bituminoso compuesto
por cemento asfáltico, emulsificante y agua,
que al ponerse en contacto con el material pétreo
produce un desequilibrio que ocasiona
su rotura, llevando las partículas del asfalto a
adherirse a la superficie del material pétreo.
2. CARACTERÍSTICAS ESPECÍFICAS DEL BIEN
2.1. del bien
El asfalto emulsionado deberá ser ensayado dentro de los 14 días de fabricado. La
Emulsión asfáltica deberá ser homogénea después de mezclada completamente,
siempre que la separación no haya sido causada por congelamiento. Las Emulsiones
separadas por congelamiento no serán ensayadas, según el numeral 4.1 de la NTP
321.059:2014.
La emulsión asfáltica catiónica de rotura lenta grado CSS-1 debe cumplir las
siguientes especificaciones:
CARACTERÍSTICA ESPECIFICACIÓN REFERENCIA
Prueba sobre emulsiones:
- Viscosidad, Saybolt Furol a 25 °C, SF,
s NTP 321.059:2014
- Prueba de estabilidad de PETRÓLEO Y
Cumplir con lo indicado en
almacenamiento, 24 h,%(B) DERIVADOS.
la tabla 1 de la NTP de la
Carga de partícula Emulsiones asfálticas
referencia.
Prueba del tamiz %(B) catiónicas.
Mezcla con cemento,% Especificaciones
Destilación:
- Residuo,%
www.pvn.gob.pe Jirón Zorritos 1203
Lima, Lima 01 Perú
(511) 615-7800
“Decenio de la Igualdad de Oportunidades para Mujeres y Hombres”
“Año de la Universalización de la Salud”
Pruebas sobre residuo de destilación
- Penetración, 25 °C, 100 g, 5 s
- Ductibilidad, 25 °C, 5 cm/min, cm
- Solubilidad en Tricloroetileno o N
Propil
Bromuro, %
Este requerimiento de ensayo en muestras representativas, no se exige si la aplicación fue exitosa
al haber estado el material almacenado en el campo
DOCUMENTO DE ORIENTACIÓN
APROBADO
RUBRO: Componentes y suministros de construcción, estructuras y obras
2.1 BIEN 2.2 MÉTODO DE MUESTREO 2.3 ENSAYOS O PRUEBAS
27. Cemento asfaltico 200/300 PEN NTP 321.051.2014 PETROLEO YNTP 321.051.2014 PETROLEO Y
DERIVADOS Cementos asfalticosDERIVADOS Cementos asfalticos
28. Cemento asfaltico 40/50 PEN Especificaciones y Manual deEspecificaciones y Manual de
Carreteras. Especificaciones Técnicas Carreteras. Especificaciones Técnicas
29. Cemento asfaltico 60/70 PEN
Generales para Construcción (EG-Generales para Construcción (EG-
2013). Aprobado mediante resolución2013). Aprobado mediante resolución
30. Cemento asfaltico 85/100 PEN
Directoral N° 022-2013-MTC/14 Directoral N° 022-2013-MTC/14
Según los requisitos establecidos. Se
Según lo establecido en el numeral 9 utilizan los métodos de ensayo que se
31. Cemento Portland tipo I de la NTP 334.009.2016 CEMENTOS. indican en la Tabla 1 y Tabla 3 de la
Cemento Portland. Requisitos NTP 334.009.2016 CEMENTOS.
Cemento Portland. Requisitos.
Según los requisitos establecidos. Se
Según lo establecido en el numeral 11
utilizan los métodos de ensayo que se
de la NTP 334.090.2016 CEMENTOS.
32. Cemento Portland tipo ICo indican en el numeral 12 de la NTP
Cementos Portland adicionados.
334.090.2016 CEMENTOS. Cemento
Requisitos.
Portland adicionados. Requisitos.
Según los requisitos establecidos. Se
Según lo establecido en el numeral 11
utilizan los métodos de ensayo que se
de la NTP 334.090.2016 CEMENTOS.
33. Cemento Portland tipo IP indican en el numeral 12 de la NTP
Cementos Portland adicionados.
334.090.2016 CEMENTOS. Cemento
Requisitos.
Portland adicionados. Requisitos.
Según los requisitos establecidos. Se
Según lo establecido en el numeral 9 utilizarán los métodos de ensayo que
34. Cemento Portland tipo V de la NTP 334.009.2016 CEMENTOS. se indican en la tabla 1 y Tabla 3 de la
Cemento Portland. Requisitos. NTP 334.009.2016 CEMENTOS.
Cemento Portland. Requisitos
35. Emulsión asfáltica catiónica de
rotura lenta grado CSS-1
36. Emulsión asfáltica catiónica de
rotura lenta grado CSS-1h
37. Emulsión asfáltica catiónica de
rotura media grado CMS-2 Según lo establecido en el numeral 5 Según lo establecido en el numeral 6
38. Emulsión asfáltica catiónica de de la NTP 321.059.2014 PETROLEOde la NTP 321.059.2014 PETROLEO
rotura media grado CMS-2h Y DERIVADOS. EmulsionesY DERIVADOS. Emulsiones
39. Emulsión asfáltica catiónica de asfálticas catiónicas. Especificaciones asfálticas catiónicas. Especificaciones
rotura rápida (QS) grado CQS-1h
40. Emulsión asfáltica catiónica de
rotura rápida CRS-1
41. Emulsión asfáltica catiónica de
rotura rápida CRS-2
www.pvn.gob.pe Jirón Zorritos 1203
Lima, Lima 01 Perú
(511) 615-7800
“Decenio de la Igualdad de Oportunidades para Mujeres y Hombres”
“Año de la Universalización de la Salud”
DOCUMENTO DE ORIENTACIÓN
APROBADO
RUBRO: Componentes y suministros de construcción, estructuras
BIEN DEL VEHÍCULO LETREROS DE IDENTIFICACIÓN DEL VEHÍCULO
TRANSPORTE
15. Emulsión Cumplir con el Título
asfáltica catiónica
VII del Reglamento de
de rotura lenta Seguridad para las
grado CSS-1 Actividades de
16. Emulsión hidrocarburos y
asfáltica catiónica
modifican diversas
de rotura lenta disposiciones, aprobado
grado CSS-1h por el Decreto Supremo
17. Emulsión N° 043-2007-EM y sus
asfáltica catiónica
modificatorias. N° NACIONES
ROMBO NTP ROMBO NFPA
de rotura media UNIDAS
grado CMS-2 Título III. Capítulo V delSeñalización pictórica.Salud: 0 Según el Anexo D del
18. Emulsión Reglamento para la NTP 399.015.2014 Inflamable: 2 D.S. N° 043-2007-EM
asfáltica catiónica
comercialización de Reactividad: 0 y modificatorias
de rotura media combustibles y líquidos
grado CMS-2h y otros productos
19. Emulsión derivados de los
asfáltica catiónica
hidrocarburos aprobado
de rotura rápida por el Decreto Supremo
(QS) grado CQS- N° 030-98-EM y sus
1h modificatorias.
20. Emulsión
asfáltica catiónica
Título IV del
de rotura rápida
Reglamento de
CRS-1
Seguridad para el
21. Emulsión Transporte de
asfáltica catiónica Hidrocarburos, aprobado
de rotura rápida mediante Decreto
CRS-2 Supremo N° 026-94-EM
4.2 ALMACENAMIENTO Y MANEJO
Para el almacenamiento y manejo de la emulsión CSS-1 se debe tener en cuenta
las siguientes recomendaciones:
Almacené la emulsión en la cisterna entre 10 °C a 85 °C. las cisternas
deben estar enchaquetadas, En cilindros metálicos entre 15 °C y en áreas
techadas y no exponer al enfriamiento
Para tiempos prolongados de almacenamiento debe homogenizar la emulsión
antes de usarla según el tipo de almacenamiento:
www.pvn.gob.pe Jirón Zorritos 1203
Lima, Lima 01 Perú
(511) 615-7800
“Decenio de la Igualdad de Oportunidades para Mujeres y Hombres”
“Año de la Universalización de la Salud”
a) En tengues cisterna se debe recircular el producto con ayuda de una bomba
cada 15 días, para evitar la sedimentación y rotura del mismo.
b) En cilindros echar y rodarlo cada 08 días para evitar la sedimentación del
producto, verificando que las tapas se encuentren bien cerradas para evitar
derrames.
No almacene las emulsiones en tanques o cilindros que son tengan residuos
de otros productos
Evite la formación de espuma al recircular la emulsión
En caso de sedimentación excesiva por tiempo prolongado de
almacenamiento sin recirculación o rotara, descartar la emulsión
Empleo de equipo de protección personal como guantes, mascarillas y lentes
entre otros elementos de protección personal que el usuario considere
conveniente de acuerdo al tipo de trabajo a realizar.
Las emulsiones no deben calentarse sobre las 85 °C en la costa evitar la
evaporación del agua y que se produzca la rotura y en zonas altas considerar
la altitud. A mayores altitudes la elusión debe ser calentadas a menor
temperatura.
No mezclar diferentes tipos de emulsiones (diferente fabricante, tipo, etc.)
4.3 PRESENTACIÓN
Los despachos se realizarán a cisterna (granel) o en cilindros metálicos doble
tapón de 55 galones.
4.4 CONTROL DE CALIDAD
El proveedor del servicio entregara una copia del diseño de mezcla y certificados
de control de calidad
PROVIAS NACIONAL se reserva el derecho de efectuar ensayos de
verificación de la calidad de los materiales entregados
5. PERFIL DEL POSTOR
5.1 DEL POSTOR
5.1.1 CAPACIDAD LEGAL
Persona Natural o Jurídica se acreditará con copia simple de lo siguiente:
El proveedor debe contar con RNP vigente y no tener impedimento de
para contratar con el estado
Registro Único de Contribuyentes (RUC), activo.
Declaración Jurada de no tener impedimenta para contratar con el Estado.
Deberá contar con una cuenta en un banco del sistema nacional bancario
donde abonará el total del monto por el servicio prestado, para lo cual
deberá presentar copia de su CCI.
Autorización e inscripción vigente en el Registro de Hidrocarburos del
Organismo Supervisor de la Inversión en Energía y Minería –
OSINERGMIN según el D.S. No 004 – 2010 – EM y regulado por la
www.pvn.gob.pe Jirón Zorritos 1203
Lima, Lima 01 Perú
(511) 615-7800
“Decenio de la Igualdad de Oportunidades para Mujeres y Hombres”
“Año de la Universalización de la Salud”
R.C.D. OSINERGMIN No 191 – 2011/OS-CD y sus modificatorias
(Acreditado con copia simple)
5.1.2 CAPACIDAD TÉCNICA Y PROFESIONAL
Se debe mostrar el certificado de calidad de parte del proveedor.
Contar con el equipo necesario para el despacho de la emulsión asfáltica.
Contar con el personal calificado para el despacho de la emulsión.
5.1.3 EXPERIENCIA
Contar con experiencia mínima en venta de emulsión asfáltica de 01 en
ventas iguales/similares al objeto de contratación.
6. PLAZO DE ENTREGA
La entrega del bien se realizará en un plazo de diez (10) días calendario contados a
partir del día siguiente de la recepción de la respectiva Orden de Compra.
7. LUGAR DE ENTREGA DE LOS BIENES
UBICACIÓN
LUGAR DE
ÍTEM DESCRIPCIÓN DEPARTAMENT
ENTREGA PROVINCIA
O
CAMPAMENT
EMULSIÓN ASFÁLTICA DE
01 O SANTA HUANCAVELCIA HUAYTARA
ROTURA LENTA CSS-1
INES
El lugar donde se entregará el material será en el campamento de Santa Inés ubicado
en el KM 30+000 de la Ruta PE-28E, TRAMO Rumichaca – Santa Inés, Provincia
de Castrovirreyna, Departamento de Huancavelica; en el horario de 9:00 a 17:00 hrs
de lunes a viernes. No está obligado a recibir bienes en horarios no programados
El bien será ingresado puesto en obra al área correspondiente en una (01) sola
entrega de acuerdo a la verificación de las características del bien, así también la
presentación será en cilindros de 55 galones de capacidad.
Los cilindros deberán de ser precintados
8. CONFORMIDAD DE LA PRESTACION DEL BIEN
Sera otorgada la conformidad dentro de un plazo que no exceda los diez (10) días
calendarios, por el supervisor y residente del tramo y refrendada por el Jefe de la
Unidad Zonal XIII – Huancavelica.
9. SISTEMA DE CONTRATACION
El presente proceso se rige por el Sistema de Suma Alzada
10. FORMA DE PAGO Y PENALIDAD
El pago se efectuará en una (01) armada mensual de la siguiente forma:
www.pvn.gob.pe Jirón Zorritos 1203
Lima, Lima 01 Perú
(511) 615-7800
“Decenio de la Igualdad de Oportunidades para Mujeres y Hombres”
“Año de la Universalización de la Salud”
ITEM DESCRIPCION
Primer Pago El 100% del monto total de la entrega del bien
vigente, dentro de los (10) días calendarios siguiente
de otorgada la conformidad del Producto.
El pago se efectuará después de efectuada la prestación y otorgada la conformidad
de la valorización mensual, por parte del Residente y Supervisor Zonal del tramo y
cuando se obtenga la disponibilidad presupuestal, de la Entidad.
Se otorgará dentro de un plazo que no exceda de Diez (10) días hábiles; así mismo,
se deberá de indicarse las áreas que coordinaran con el proveedor, responsables de
las medidas de control y las áreas que brindaran la conformidad.
Si el CONTRATADO incurre en retraso injustificado en la ejecución de las
prestaciones objeto del servicio, PROVIAS NACIONAL le aplicará en todos los
casos, una penalidad por cada día calendario de atraso, hasta por un monto máximo
equivalente al cinco por ciento (5%) del monto del servicio, tomando en cuenta que
es una contratación para servicios menores a 8 UIT. La penalidad se aplicará
automáticamente y se calculará de acuerdo a la siguiente fórmula:
0.05 x Monto del Contrato
Penalidad Diaria =
F x Plazo en días
Donde:
F= 0.30 para plazo menor o igual a sesenta (60) días en el caso de bienes y servicios
F= 0.20 para plazo mayores a sesenta (60) días en el caso de bienes y servicios
Cuando se llegue a cubrir el monto máximo de la penalidad, PROVIAS
NACIONAL podrá resolver el contrato parcial o totalmente por incumplimiento,
conforme a lo indicado en el Artículo 165° del Reglamento de la Ley de
Contrataciones del Estado.
11. OTRAS CONDICIONES ADICIONALES
De presentarse hechos generadores de atraso, el contratista puede solicitar
ampliación de plazo dentro de los cinco (05) días calendario siguientes de finalizado
el hecho generador del atraso o paralización, solicitud debidamente sustentada y que
no es subsanable.
La Entidad debe resolver dicha solicitud y notificar su decisión al contratista en el
plazo de diez (10) días calendario, computado desde el día siguiente de su
presentación.
12. ANTICORRUPCIÓN Y ANTISOBORNO
www.pvn.gob.pe Jirón Zorritos 1203
Lima, Lima 01 Perú
(511) 615-7800
“Decenio de la Igualdad de Oportunidades para Mujeres y Hombres”
“Año de la Universalización de la Salud”
12.1 NORMAS ANTICORRUPCIÓN
El proveedor / contratista acepta expresamente que no llevara a cabo, acciones
que están prohibidas por las leyes locales u otras leyes anti-corrupción. Sin limitar
lo anterior, el proveedor / contratista se obliga a no efectuar ningún pago, ni
ofrecerá ni transferirá algo de valor, a un establecido de manera que pudiese
violar las leyes locales u otras leyes anti- corrupción, sin restricción alguna
En forma especial, el proveedor / contratista declara con carácter de declaración
jurada que no se encuentra inmerso en algún proceso de carácter penal vinculado a
presuntos lícitos penales contra el Estado Peruano, constituyendo su declaración,
la firma del mismo en la orden de Servicio de la que estos términos de referencia
forman parte integrante.
12.2 NORMAS ANTISOBORNO
El proveedor, no deberá ofrecer, negociar o efectuar, cualquier pago, objeto de
valor o cualquier dadiva en general, o cualquier beneficio o incentivo ilegal en
relación al contrato, que puede constituir un incumplimiento de la ley, tales
como robo, fraude, cohecho o tráfico de influencias, directa o indirectamente, o
atreves de socios, integrantes de los órganos de administración, apoderados
representantes legales, funcionarios, asesores o personas vinculadas, en
concordancia o a lo establecido en el Ley de Contrataciones del Estado y su
Reglamento
Asimismo, el proveedor se obliga a conducirse en todo momento, durante la
ejecución del contrato, con honestidad, probidad, veracidad e integridad y de
no cometer actos ilegales o de corrupción, directa o indirectamente a a través
de sus socios, accionistas, participantes, integrantes de los órganos de
administración apoderados, representantes legales, funcionarios, asesores y
personas vinculadas en virtud a lo establecido en los artículos antes citados de la
Ley de Contrataciones del Estado y su Reglamento.
Asimismo, el proveedor se compromete a comunicar a las autoridades
competentes, de directa y oportuna, cualquier acto de conducta ilícita o corrupta
de la que tuviera conocimiento; así también en adoptar medidas técnicas, practicas,
a través de canales dispuestos por la entidad.
De la misma manera, el proveedor es consistente que, de no cumplir con lo
anteriormente expuesto, se someterá a la resolución del contrato y a las acciones
civiles y/o penales que la entidad pueda accionar.
13. ANEXOS
El postor deberá presentar una estructura de costo de acuerdo al siguiente cuadro:
www.pvn.gob.pe Jirón Zorritos 1203
Lima, Lima 01 Perú
(511) 615-7800
“Decenio de la Igualdad de Oportunidades para Mujeres y Hombres”
“Año de la Universalización de la Salud”
DESAGREGADO DE COSTOS
ÍTEM DESCRIPCIÓN UND CANTIDA P.U PRECIO
D TOTAL
Adquisición del bien de acuerdo a las
01 EE.TT (incluye movilización de fábrica a Gln. 2,520.00
campamento)
Subtotal
IGV (18.00%)
TOTAL INCLUIDO IGV S/.
Elaborado por Supervisor Aprobado por Jefe Zonal
www.pvn.gob.pe Jirón Zorritos 1203
Lima, Lima 01 Perú
(511) 615-7800
“Decenio de la Igualdad de Oportunidades para Mujeres y Hombres”
“Año de la Universalización de la Salud”
V°B° del Área Usuaria / Jefatura Zonal
Plano Clave : AF – 2020
Unidad Zonal: Zonal XIII – Huancavelica
www.pvn.gob.pe Jirón Zorritos 1203
Lima, Lima 01 Perú
(511) 615-7800
