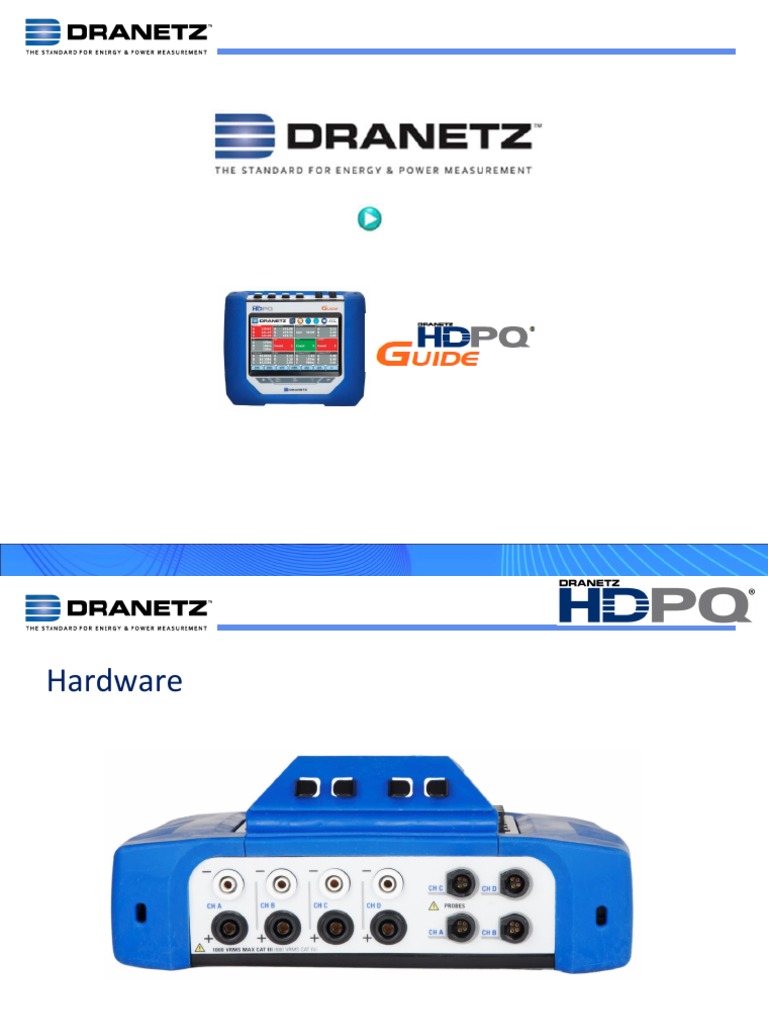

Hardware

Dranetz HDPQ® Características

• 7-inch Wide screen color, touch LCD • Intelligent Answer Modules®
• 4 differential 50/60Hz, AC/DC voltage channels • Easy-to-use with automatic or manual setups
• 512 samples/cycle simultaneous for V & I • 4GB internal FLASH memory. External storage via USB
• 400Hz for aviation, Naval, military (Xplorer-400) • Ethernet, 802.11 Wireless, Bluetooth, USB otg
• 1000V CAT III, 600V CAT IV • Apps for Apple, Android Tablets & Smartphones
• 32us/40us Transients. 1us (Xplorer, Xplorer-400) • VNC Remote Control For PC, MAC, IOS & Android
• 4 AC/DC Current channels with FLEX probe power • GPS, NTP, Internal Time Synchronization
• IEC 61000-4-30: 2008 Class A, EN50160:2010 • Fully Compatible with Dran-View 7
• IEEE 1159, 519:2014, 1453, 1459 (Xplorer, Guide) • Rugged IP50 Enclosure with easel & cable management
• Sag/Dip, Swell, Transients, Unbalance, Flicker • Universal power supply with multi-country plugs
• Harmonics, Interharmonics, Mains Signaling
• Inrush with 10K cycle recording (Guide, Xplorer/400)
 Entradas de medición
• Tensión
• 4 canales diferenciales
• CAT III 1000V, CAT IV 600V
• Conectores estándar de seguridad
• Conectores y cables negros (+) y
blancos (-). Clips de colores para
identificación de fase
• Corriente
• 4 canales diferenciales
• Pinzas flexibles con alimentación
provista por la unidad principal
• Compatible con todas las pinzas de
las familias DRANETZ
 LCD & Panel frontal
• LCD Display
• 7” WVGA
HDPQ
• LED Backlight
Display
• Touch Interface
• Formato Widescreen
• 3 ‘Hard’ buttons
 Comunicaciones
• 10/100 Ethernet - RJ45
• 802.11 wireless - Built in
• Estándar en modelos Xplorer, Guide
• No disponible en modelo Visa
• Bluetooth - Externo vía USB
• Estándar en modelos Xplorer, Guide
• Opcional en Visa
• USB On The Go (OTG) – 2 ports
• Puerto estándar para pendrive y
Bluetooth.
• Micro USB para Plug & Play.
• GPS externo con antena para
sincronización de tiempo
 Único & Ergonómico
• IP50, Plástico ABS con goma protectora
• Construido para manipularse o para permanecer
erguido.
• Organizador de cables
Precisión
• Monitor de alta definición de PQ, demanda y energía.
• 4 canales de tensión diferenciales
• 1000Vrms CAT III, 600V CAT IV, AC/DC
• 4 canales de corriente diferenciales
• Pinzas flexibles autoalimentadas
• 512 muestras/ciclo, Transitorios de 1us (Xplorer) de V & I
• Estándares de calidad de Energía
• IEC 61000-4-30:2008 Class A, IEEE 1159
• Estándar de armónicos
• IEC 6000-4-7, IEEE 519:2014
• Estándar de energía avanzado
• IEEE 1459
• EN50160:2010
• Módulos inteligentes de respuesta®
 Comunicación
Una imagen es mejor que mil palabras…
Lejos del trabajo, pero cerca de la informacion!
Características de las comunicaciones
Hardware:
• Ethernet – Estándar en todos los modelos
• 802.11 Wireless – Estándar en los modelos Xplorer, 400, y Guide. No
disponible en Visa
• Bluetooth - Estándar en los modelos Xplorer, 400, y Guide. Opcional en
Visa
• USB otg – Estándar en todos los modelos
• GPS, NTP, Sincronización interna de tiempo en todos los modelos

Software:
• Apps para Apple, Android Tablets & Smartphones
• Control remoto por VNC para PC, MAC, IOS & Android
Beneficios de las comunicaciones
• Control remote total del instrumento
• Android & Apple Apps
• Seguridad
• Productividad
• Data transfer & downloading
• Plug-N-Play Data Transfer to Computers
• External USB Data Transfer via Jump Drives
 Beneficios de las comunicaciones - VNC
• Que es VNC?
• VNC es una red privada virtual que permite
compartir escritorios y datos.
• Se requiere un software cliente o aplicación VNC en la
computadora, Tablet o Smartphone que desee
acceder al HDPQ
• Simplemente se instala la aplicación o el soft en el
celular, Tablet o PC, y se conecta al Dranetz HDPQ
• Esto permite el control total del instrumento de
manera remota
• Permite la configuración y la visualización y
descarga de datos a tiempo real.
• El sistema se protege mediante contraseña.
Beneficios de las comunicaciones
• Software VNC están disponibles para PC, MAC, IOS, Android
• Cualquier software VNC Viewer puede funcionar
• PC & MAC
• RealVNC: [Link]
• TightVNC (Java): [Link]

• Android
• Visitar la tienda “Google Play” y buscar por ejemplo ‘Android VNC’

• Apple IOS
• Visitar la tiena “Apple Store” y buscar por ejemplo ‘RealVNC’
Beneficios de las comunicaciones
• Dranetz HDPQ posee una aplicación propia para
Apple y Android sobre Tablets & Smartphones.
• Disponible sin costo en Google Play y Apple stores
• Buscar “Dranetz”
• Capacidades:
• Metering
• Dashboard
• Scope
• Automatic setups
• Start/Stop monitoring
• No permite el control remoto total del equipo
Dranetz HDPQ – Programas & guía de aplicación
Beneficios de seguridad
• Gran ventaja de seguridad para el operario debido a los
múltiples modos de operación remotos.
• Permite instalar el instrumento, cerrar las puertas del
gabinete y no tocar nuevamente el instrumento hasta
que deba ser removido.
• Configuración segura y control total del instrumento
desde cualquier sitio.
• Reduce la exposición a peligros del entorno operativo.
• Todos los modelos poseen aprobaciones UL y CE.
• Son fáciles para sujetar, poseen carcaza aislante no
conductiva en su totalidad.
• Poseen retención de cables para evitar la desconexión.
• Detecta automáticamente el tipo de circuito a analizar y
advierte al operario sobre posibles errores de conexión.
Hacer esto

Y NO

Esto
Beneficios de las comunicaciones
• Monitoreo remoto del progreso durante la medición.
• Control total del instrumento de manera remota – No se
necesita volver al sitio una vez instalado.
• Descargar información en forma remota para analizar en el
DranView
• Descargar capturas de pantalla, mini-reportes o anotaciones
• Uso del Dranetz HDPQ como instrumento semi-fijo
• Mejoras en el soporte al cliente
Beneficios de las comunicaciones
• Permite descargar información, realizar captura de
pantalla y obtener mini-reportes por un navegador
web
• Permite descargar información, realizar captura de
pantalla y obtener mini-reportes por USB
Características de Productividad
Ventajas
• Mini-Reportes
• Mini-Reportes son compilaciones de capturas de
pantalla tomadas por el instrumeto
• El usuario comienza un Mini-Reporte y presiona
el botón de captura las veces y pantallas que
desee
• Los archivos creados (.bmp) son compilados
dentro de un archivo “xml”, logrando un Mini-
Reporte que puede ser descargado fácilmente
de manera remota o por USB.
• Los usuarios pueden realizar anotaciones en los
Mini-Reportes o enviarlos a colegas por email
Características de Productividad
Ventajas
• Posee múltiples medios de Comunicación
• Dran-View 7
• Ventajas de alta definición a la hora de análisis PQ
Características de Productividad
Características de Productividad
Productividad – Sacarle mas a su inversión!
• Dran-View 7 – Que posee de nuevo?
• Interfaz de usuario mejorada.
• Sistema de manejo de archivos optimizado para análisis de
ficheros muy grandes a gran velocidad.
• Mejoras en lenguajes disponibles.
• Versión de 64 bits
• Beneficios del Dran-View 7
• Reportes automáticos
• KIT de rescate (corregir errores de instalación)
• Post-precesamiento
Características de Productividad
• Mediciones
• Power Quality, Demanda & Energía en simultáneo – superando los
estándares.
• Captura avanzada de transitorios – superando los estándares.
• Capacidades avanzadas de armónicos – superando los estándares.

• 4 canales diferenciales 50/60Hz, AC/DC voltaje & corriente

• 512 muestras/ciclo simultáneos para V & I
• 1000V CAT III, 600V CAT IV
• 32us/40us Transitorios. 1us (Xplorer, Xplorer-400)
• IEC 61000-4-30: 2008 Clase A, EN50160:2010
• IEEE 1159, 519:2014, 1453, 1459 (Xplorer, Guide)
• Nuevos reportes estadísticos de armónicos, según IEEE 519:2014.
Características de Productividad
• Flexibilidad
• Amplio rango de accesorios.
• Protección especial para transporte o uso en exterior
Interfaz
Características de la interfaz
• 7” WVGA, wide screen – display táctil.
• Interfaz amena similar a Tablet – Iconos & accesos directos.
• Pantalla de inicio con resumen de monitoreo y análisis de mediciones.
• Semáforo con parámetro de PQ, Demanda & Energía.
• Barra de tareas con indicación de batería, fecha y hora, y estado.
• Reporte a tiempo real
• Mini-reportes & Snapshots
• Multímetro & registrador
• Modos predefinidos para monitoreo
• 7 para el modelo HDPQ Visa
• 9 para los modelos HDPQ Guide, Xplorer
Características de la interfaz
Características de la interfaz
• Panel de alarma (semáforo) a tiempo real
• Panel de mando con parámetros de PQ
• Panel con parámetros de Energía/Demanda
• Panel con parámetros para análisis de Motores
• Parámetros y alarmas configurables por el usuario
Características de la interfaz
• Resumen de monitoreo con cantidad de memoria libre disponible
• Porcentaje libre de registro.
• Multímetro a tiempo real
• Iconos para acceso directo a las principales funciones del instrumento
Características de Seguridad
• Protección contra arcos voltaicos
• 1000V CAT III, 600V CAT IV
• UL y CE
• Comunicaciones múltiples para reducir el tiempo de exposición
del usuario a peligros eléctricos.
• Reten para cable de alimentación
• Sujetador y organizador de cables de medición
• Detección automática de tipo de circuito y recomendaciones
de conexion
Características de Seguridad
• Prueba de caída desde 6 ft
• Fácil de sujetar, seguro (aislado), absorbe golpes
Dranetz HDPQ
• Ethernet, USB otg
• VNC Remote Control for PC, MAC, IOS & Android
• Apps for Apple, Android Tablets & Smartphones
• Intelligent Answer Modules® - Motor
• 7-inch Wide screen color, touch LCD
• 1000V CAT III, 600V CAT IV
• 4 differential 50/60Hz, AC/DC voltage channels
• 4 AC/DC Current channels with FLEX probe power
• 32us/40us low, med frequency V & I transients
• IEC 61000-4-30: 2008 Class A, EN50160:2010
• IEEE 1159, 519:2014, 1453
Dranetz HDPQ
• Sag/Dip, Swell, Transients, Unbalance, Flicker
• Harmonics, Interharmonics, Mains Signaling
• Easy-to-use with automatic or manual setups
• 4GB internal FLASH memory, external USB storage
• GPS, NTP, Internal Time Synchronization
• Fully Compatible with DranView 7
• Enhanced productivity - Mini Reports & screen snapshots
• Rugged IP50 Enclosure with easel & cable management
• Universal power supply with multi-country plugs
• 802.11 Wireless, Bluetooth
• IEEE 1459 Advanced Energy
• Sag Directivity, PF Cap Intelligent Answer Modules®
• Inrush & Fault recording with 10K cycle storage
Dranetz HDPQ Accesorios estándar
• AC power adapter with universal plugs
• Voltage cable set
• (4) Black 6ft cables
PS-HDPQ
• (4) Black alligator clips
• (4) White 6ft cables
• (4) White alligator clips
• (4) 10” jumper cables
• Voltage cable wire marker kit
• Current cable wire marker kit
• Pouch
• Keyhole mounting kit with shoulder plate VCS-HDPQ

• USB cable for data transfer

USB-MCABLE 118313-G1
Keyhole Mounting Kit
Dranetz HDPQ – Opciones paquetes
• Instrument available separately
• HDPQ-GUIDE-A
• Available Packages
• HDPQ-GAPKG – Disti starter - No CT’s
• HDPQ-GA10PKG – 10A Clamp
• Qty (4) TR-2510B (1A-10A CT) clamp CT's
• HDPQ-GA500PKG – 500A Clamp
• Qty (4) TR-2500B (1A-10A CT) clamp CT's
• HDPQ-GA550PKG – 100A Clamp
• Qty (4) TR-2550B (1A-10A CT) clamp CT's
• HDPQ-GAFLEX3KPKG – 3000A FLEX
• Qty (1) DRANFLEX3003XLB24 3 phase CT, Qty (1) DRANFLEX3000XLB24 1 Phase CT
• HDPQ-GAFLEX6KPKG – 6000A FLEX
• Qty (1) DRANFLEX6003XLB24 3 phase CT, Qty (1) DRANFLEX6000XLB24 1 Phase CT
• HDPQ-GAMFLEX3PKG – 300A Micro FLEX
• Qty (4) DRANFLEX300MHB6

• All packages also come with Dran-View 7 Enterprise, soft carry

case and the CT’s mentioned above
Dranetz HDPQ Accesorios opcionales
• BP-HDPQ: Spare battery
• XBC-HDPQ-US: External batter charger GPSMAKIT-HDPQ

• ENCL-HDPQ-US: Weather resistant enclosure

• GPSMAKIT-HDPQ: GPS receiver and antenna kit
BP-HDPQ
• USB-BLUETOOTH: USB Bluetooth adapter
• USB-FLASH: Micro USB Flash drive
• SCC-HDPQ: Soft carry case
• RSC-HDPQ: Rugged shipping container XBC-HDPQ-US
• VCS-HDPQ: Voltage cable set RSC-HDPQ

• Wire marker kits (for voltage, current and FVA cables)

• Ethernet cables (straight and crossover)
• USB cables

USB-BLUETOOTH USB-FLASH ENCL-HDPQ-US

 HDPQ Applications Guide
Dranetz HDPQ Dranetz HDPQ Dranetz HDPQ
Visa Guide Xplorer
Power Quality Testing X X X
(IEC61000-4-30 Class A, IEEE1159)
Energy/Load Surveys & Studies X X X
Advanced Load Distortion and Imbalance X X
400 HZ Measurements Xplorer-400
Fault Recording / In-Rush X X
Motor Testing X X X
Data Logging X X X
Harmonics to 127rd (IEC61000-4-7, IEEE519) X X X
Flicker per IEC61000-4-15, IEEE1453 X X X
High Speed Transient Capture X
AnswerModules (motor health, cap switch, sag) (motor health) X X
Pre-programmed Monitoring Modes 7 9 9
Pre/Fault/Post Cycles 100 10,000 10,000
Multiple Languages X X X
Remote Control X X X
 HDPQ vs. PX5 Family Applications Guide

HDPQ Visa/ HDPQ Guide/ HDPQ Xplorer/

PowerVisa PowerGuide PowerXplorer
Power Quality Testing Y/Y Y/Y Y/Y
(IEC61000-4-30 Class A, IEEE1159)
Energy/Load Surveys & Studies Y/Y Y/Y Y/Y
Advanced Load Distortion and Imbalance N/N Y/N Y/Y
400 HZ Measurements N/N N/N Xplorer-400/
PX5-400
Fault Recording / In-Rush N/N Y/Y Y/Y
Motor Testing Y/Y Y/Y Y/Y
Data Logging Y/Y Y/Y Y/Y
Harmonics to 127rd (IEC61000-4-7, IEEE519) Y/Y Y/Y Y/Y
Flicker per IEC61000-4-15, IEEE1453 Y/Y Y/Y Y/Y
High Speed Transient Capture N/N N/N Y/Y
AnswerModules (motor health, cap switch, sag) motor health/N Y/Y Y/Y
Pre-programmed Monitoring Modes 7/4 9/7 9/7
Pre/Fault/Post Cycles 100/100 10,000/10,000 10,000/10,000
Multiple Languages Y/Y Y/Y Y/Y
Remote Control Y/N Y/N Y/N
MUCHAS GRACIAS!!!
