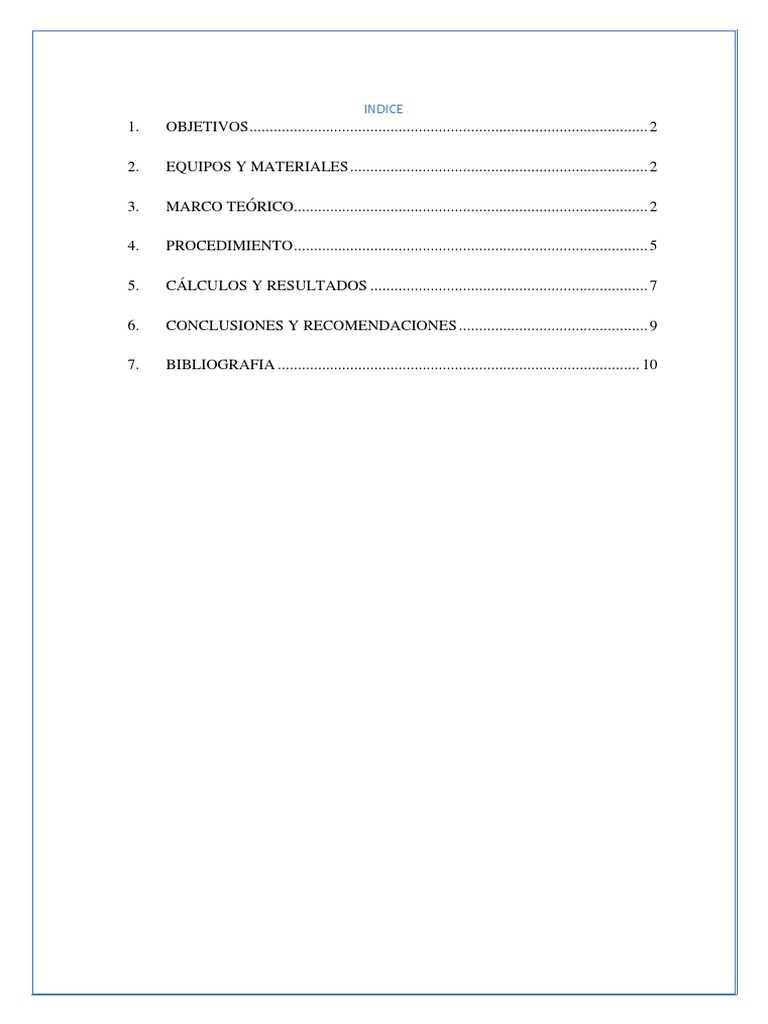

INDICE
1. OBJETIVOS ................................................................................................... 2
2. EQUIPOS Y MATERIALES .......................................................................... 2
3. MARCO TEÓRICO........................................................................................ 2
4. PROCEDIMIENTO ........................................................................................ 5
5. CÁLCULOS Y RESULTADOS ..................................................................... 7
6. CONCLUSIONES Y RECOMENDACIONES ............................................... 9
7. BIBLIOGRAFIA .......................................................................................... 10
1. OBJETIVOS
Verificar que las relaciones de transformación para las diferentes posiciones del TAP
de un transformador están dentro de la tolerancia de medición.
2. EQUIPOS Y MATERIALES
• Fuente monofásica
• Transformador monofásico
• Voltímetro
• Amperímetro
• conectores
3. MARCO TEÓRICO
La relación de transformación en transformadores
En un transformador, la relación de transformación es el número de vueltas del devanado
primario dividido por el número de vueltas de la bobina secundaria; la relación de
transformación proporciona el funcionamiento esperado del transformador y la tensión
correspondiente requerida en el devanado secundario.
Si se requiere una tensión secundaria menor que la tensión primaria – transformador
reductor- el número de vueltas en el secundario debe ser menor que en primario, y para
transformadores elevadores es al revés; cuando la relación de transformación reduce la
tensión, eleva la corriente y viceversa, de manera que la relación de transformación de
corriente y tensión en un transformador ideal está directamente relacionada con la
relación de vueltas o espiras.
2
La relación de transformación en transformadores no ideales
Desafortunadamente, los transformadores no son ideales, y en un transformador real la
relación de tensiones o de corrientes pueden no ser igual a la relación de transformación,
debido a las diferentes pérdidas eléctricas como las debidas al núcleo de hierro del
transformador (pérdidas por histéresis y por corrientes parásitas) y a las pérdidas en el
cobre (debido a la resistencia eléctrica de los devanados primario y secundario); por lo
tanto, los fabricantes diseñan los transformadores de manera que se minimicen estas
pérdidas, para obtener una máxima eficiencia a plena carga, superior al 95% de
transformación de la potencia, proporcionando así una relación de tensiones que difiera
como máximo en un 5% a la relación de transformación.
Puesto que los transformadores están sujetos a varios esfuerzos y cambios en su vida útil,
eléctricos y mecánicos, la adecuada relación de transformación debe ser verificada antes
de ponerlo en servicio y durante los diferentes programas de mantenimiento, lo cual es el
objetivo principal del equipo de pruebas de relación de transformación; por lo tanto, la
relación medida con los diferentes probadores de relación de transformación (equipos
TTR) incluye las pérdidas que normalmente se encuentran en el transformador, lo que
resulta en una relación diferente a las de las vueltas físicas, pero que refleja la relación de
tensiones real esperada por el fabricante y el usuario, o verdadera relación de
transformación.
3
La relación de transformación en autotransformadores
La relación de transformación de un autotransformador es la relación entre el número
de vueltas del devanado completo (serie + común) y el número de vueltas del devanado
común. Por ejemplo, con una toma en la mitad del devanado se puede obtener una tensión
de salida (en el devanado “común”) igual a la mitad del de la fuente (o viceversa).
Dependiendo de la aplicación, la porción del devanado que se utiliza sólo para el circuito
de alta tensión se puede fabricar con alambre de menor calibre (puesto que requiere menos
corriente) que la porción del devanado común a ambos circuitos.
Los autotransformadores se utilizan para interconectar circuitos que funcionan a
tensiones diferentes, pero en una relación cercana a 2:1 (por ejemplo, 400 kV / 230 kV
ó 138 kV / 66 kV). En la industria, se utilizan para conectar máquina fabricada para
tensiones nominales diferentes a la de la fuente de alimentación (por ejemplo, motores de
480 V conectados a una alimentación de 600 V). Se utilizan también para conectar
aparatos, electrodomésticos y cargas menores.
Una tipología de autotransformador es el Variac, el cual dispone de un dispositivo
mediante el cual se puede mover la toma del devanado. Al no ser fijo y poder moverse,
se puede variar la relación de transformación del autotransformador, por lo tanto, obtener
una tensión secundaria variable a voluntad. Se trata de un transformador variable.
4
4. PROCEDIMIENTO
1. Predisponer los comandos de los módulos: Salida monofásica variable: Interruptor
abierto Variador completamente rotado en sentido antihorario
2. Activar el módulo poniendo el interruptor en "on".
3. Regulando la manopla del módulo, leer en el voltímetro V las tensiones de alimentación
indicadas en la tabla y para cada una de esas leer y tomar nota de las tensiones secundarias
correspondientes en el voltímetro Vs.
4. Desactivar el módulo abriendo el interruptor
5
FÓRMULAS DE CÁLCULO:
6
5. CÁLCULOS Y RESULTADOS
Tensión Primaria Tensión
Prueba Kx K Notas
(V) Secundaria (V)
1 200
2 220 Secundario
3 240
1 200
Autotransf.
2 220
Elevador
3 240
Prueba con Transformador monofásico
1. Tensión Primaria 200 V:
2. Tensión Primaria 220 V:
3. Tensión Primaria 240 V:
7
Prueba con Autotransformador monofásico
1. Tensión Primaria 200V:
2. Tensión Primaria 220V:
3. Tensión primaria 240V:
8
6. CONCLUSIONES Y RECOMENDACIONES
✓ ¿Qué es la relación de transformación?
la relación de transformación es el número de vueltas del devanado primario
dividido por el número de vueltas de la bobina secundaria; la relación de
transformación proporciona el funcionamiento esperado del transformador y la
tensión correspondiente requerida en el devanado secundario.
✓ ¿Para qué me sirve medir la relación de transformación?
Nos sirve para conocer el estado del transformador y saber si se hará un
mantenimiento al transformador.
✓ ¿Cuándo se mide la relación de transformación?
Cuando necesitamos conocer datos del transformador y no tenemos los datos
de placa requeridos.
