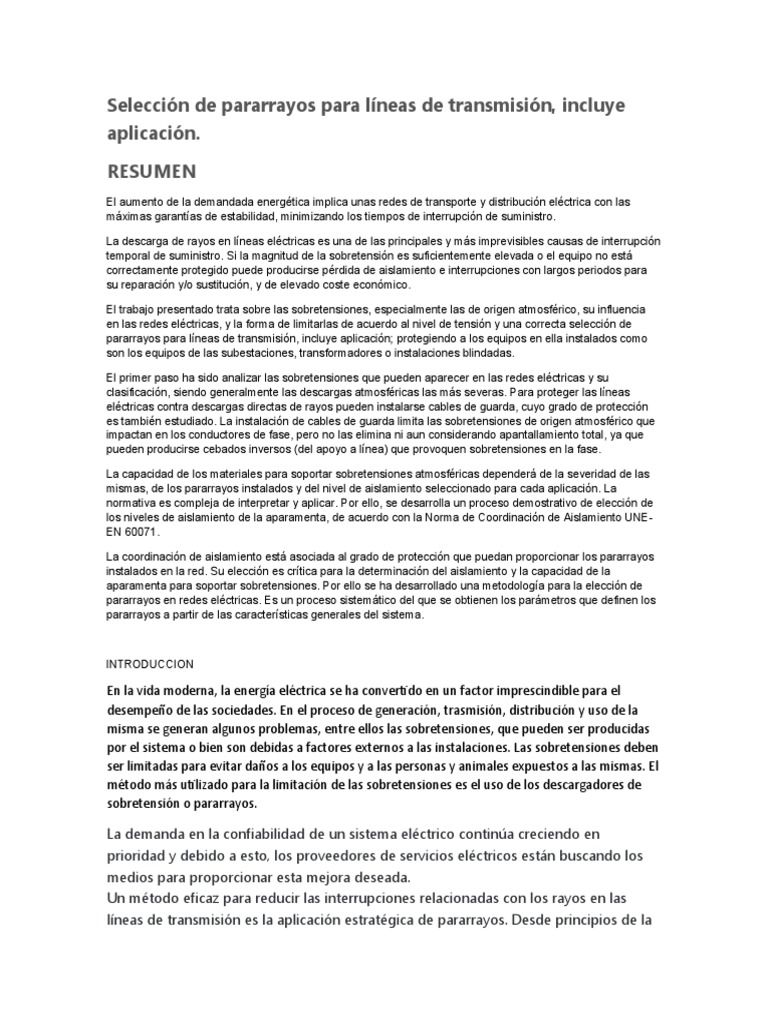

Selección de pararrayos para líneas de transmisión, incluye
aplicación.
RESUMEN
El aumento de la demandada energética implica unas redes de transporte y distribución eléctrica con las
máximas garantías de estabilidad, minimizando los tiempos de interrupción de suministro.
La descarga de rayos en líneas eléctricas es una de las principales y más imprevisibles causas de interrupción
temporal de suministro. Si la magnitud de la sobretensión es suficientemente elevada o el equipo no está
correctamente protegido puede producirse pérdida de aislamiento e interrupciones con largos periodos para
su reparación y/o sustitución, y de elevado coste económico.
El trabajo presentado trata sobre las sobretensiones, especialmente las de origen atmosférico, su influencia
en las redes eléctricas, y la forma de limitarlas de acuerdo al nivel de tensión y una correcta selección de
pararrayos para líneas de transmisión, incluye aplicación; protegiendo a los equipos en ella instalados como
son los equipos de las subestaciones, transformadores o instalaciones blindadas.
El primer paso ha sido analizar las sobretensiones que pueden aparecer en las redes eléctricas y su
clasificación, siendo generalmente las descargas atmosféricas las más severas. Para proteger las líneas
eléctricas contra descargas directas de rayos pueden instalarse cables de guarda, cuyo grado de protección
es también estudiado. La instalación de cables de guarda limita las sobretensiones de origen atmosférico que
impactan en los conductores de fase, pero no las elimina ni aun considerando apantallamiento total, ya que
pueden producirse cebados inversos (del apoyo a línea) que provoquen sobretensiones en la fase.
La capacidad de los materiales para soportar sobretensiones atmosféricas dependerá de la severidad de las
mismas, de los pararrayos instalados y del nivel de aislamiento seleccionado para cada aplicación. La
normativa es compleja de interpretar y aplicar. Por ello, se desarrolla un proceso demostrativo de elección de
los niveles de aislamiento de la aparamenta, de acuerdo con la Norma de Coordinación de Aislamiento UNE-
EN 60071.
La coordinación de aislamiento está asociada al grado de protección que puedan proporcionar los pararrayos
instalados en la red. Su elección es crítica para la determinación del aislamiento y la capacidad de la
aparamenta para soportar sobretensiones. Por ello se ha desarrollado una metodología para la elección de
pararrayos en redes eléctricas. Es un proceso sistemático del que se obtienen los parámetros que definen los
pararrayos a partir de las características generales del sistema.
INTRODUCCION
En la vida moderna, la energía eléctrica se ha convertido en un factor imprescindible para el
desempeño de las sociedades. En el proceso de generación, trasmisión, distribución y uso de la
misma se generan algunos problemas, entre ellos las sobretensiones, que pueden ser producidas
por el sistema o bien son debidas a factores externos a las instalaciones. Las sobretensiones deben
ser limitadas para evitar daños a los equipos y a las personas y animales expuestos a las mismas. El
método más utilizado para la limitación de las sobretensiones es el uso de los descargadores de
sobretensión o pararrayos.
La demanda en la confiabilidad de un sistema eléctrico continúa creciendo en
prioridad y debido a esto, los proveedores de servicios eléctricos están buscando los
medios para proporcionar esta mejora deseada.
Un método eficaz para reducir las interrupciones relacionadas con los rayos en las
líneas de transmisión es la aplicación estratégica de pararrayos. Desde principios de la
década de 1990, los pararrayos económicos y ligeros han estado disponibles para su
instalación en las líneas de transmisión. Los descargadores también pueden ser un
medio eficaz para el control de costos de la línea de transmisión, como cuando se
utilizan en el control de sobretensiones de conmutación, proyectos de mejora de
voltaje y construcción de líneas compactas.
Otra posibilidad es la 'coordinación del aislamiento', que consiste en configurar las propiedades
aislantes de todos los equipos del sistema eléctrico de forma que este no se vea afectado por las
sobretensiones. Éstas se producen, utilizando un término bastante literal, a la velocidad del rayo, y
poder soportarlas implica el uso de un aislamiento de enormes dimensiones, el cual, además de
ocupar un valioso espacio, conlleva costes adicionales. En general, un pararrayo es un dispositivo
cuya misión es proteger los equipos y fundaciones de los efectos desastrosos de las
sobretensiones.
DESARROLLO TEORICO
un transitorio eléctrico es un cambio súbito de las magnitudes de corriente y voltaje originados
por una manifestación externa (por ejemplo descarga atmosférica) o por una manifestación
interna producida por un cambio repentino de condiciones del circuito, como cuando se abren o
se cierran líneas o fallas ocurridas en el sistema.
Descargas atmosféricas.
las descargas atmosféricas se deben a la formación de nubes cargadas con electricidad estática,
generalmente carga negativa en la parte inferior, y carga positiva en la parte superior de la nube.
Las descargas atmosféricas tienen su origen en las nubes llamadas Cúmulos Nimbus, con pisos
cercanos a los 1000 metros y techos en los 12000 metros.
El rayo es una descarga transitoria de elevada intensidad, donde la mitad de estos rayos ocurren
en el interior de la nube, y la otra mitad se dan entre nube y tierra.
En el estudio y cálculo de sobretensiones, un rayo puede ser visto como una fuente de corriente
que puede tener polaridad tanto como positiva, negativa o ambas en una misma descarga, lo que
se conoce como onda bipolar.
En general, se han identificado cuatro tipos de rayo entre nube y tierra. Las descargas negativas
forman el 90 % de las descargas que caen a tierra a lo largo de todo el planeta (categoría 1);
menos del 10 % de las descargas son positivas (categoría 3). También existen descargas iniciadas
desde tierra hasta la nube (categorías 2 y 4), sin embargo, estas descargas son relativamente raras
y ocurren normalmente en zonas de gran altitud, desde los picos de las montañas o desde altas
estructuras construidas por el hombre.
TIPOS DE RAYO ENTRE NUBE Y TIERRA
Forma de Onda de la corriente de un Rayo.
Desafortunadamente, todas las descargas de un rayo, o descargas en diferentes rayos, no tienen
igual severidad. Sus amplitudes y formas de onda varían estadísticamente. La forma de onda de la
corriente de retorno depende fuertemente de la polaridad del rayo. En rayos de polaridad
negativa, la segunda descarga tiene una forma de onda diferente de la primera, presentando
generalmente un frente más rápido y una duración menor. Los impulsos positivos tienen un frente
de onda más lento y una duración más prolongada que los negativos. Se han realizado numerosas
medidas experimentales sobre la corriente en la base del canal de una descarga. La Figura 1.3
muestra la forma de onda de la corriente de retorno (definida por Anderson y Eriksson durante sus
estudios en el año 19801 ), donde T10 es el intervalo de tiempo entre el 10% y el 90% de la
corriente de pico del rayo, y T30 es el intervalo de tiempo entre el 30% y el 90% de la corriente de
pico. Los valores de corriente se encuentran normalizados.
Nivel Ceráunico.
La probabilidad de caída de rayos en una determinada zona se mide mediante el nivel ceráunico,
es decir, la cantidad de días en promedio en el año durante los cuales en un lugar dado ocurren
tormentas eléctricas, o al menos se escuchan truenos (Td[días/año]), de un lugar del planeta. Se
suele representar en forma de curvas isoceráunicas, que grafican los peligros potenciales de una
determinada zona. Estos niveles son comparativamente bajos en el caso del sur argentino, y deben
de considerarse en la zona centro y norte noreste (ver Figuras 1.6 a y b). La densidad ceráunica es
el número promedio anual de rayos a tierra (o impacto de rayos) que “caen” en un área de 1 km2 :
Ng (rayos/km2 .año). En la siguiente ecuación [3], si a designa el ancho (en metros) de la faja de
terreno cubierta por una línea dada, y Td es el nivel ceráunico de la zona, la cantidad de descargas
atmosféricas a que podrían estar sujetos 100 km de línea sería:
En caso de no estar disponible la densidad Ng, se la puede estimar mediante la siguiente fórmula
(Según CIGRE - Anderson - Eriksson):
Efectos debido a los rayos.
Las sobretensiones y corrientes introducidas por el golpe de rayo, se propagan por las líneas y
pueden penetrar Estaciones provocando:
a. Efectos térmicos: Fusión de componentes, incendios, explosiones.
b. b. Esfuerzos mecánicos debido a esfuerzos electrodinámicos entre conduct
c. Choque eléctrico por sobretensiones provocadas por incrementos del potencial en la
propagación de la onda.
d. De contorneos derivando en pérdidas de aislamiento y cortocircuitos o perforación de
aislamientos.
e. Peligrosa elevación de los potenciales de las tomas de tierra.
f. Efectos electromagnéticos por la alta frecuencia, o de radiación e inducción.
g. Efectos electroquímicos, acústicos y fisiológicos
Consecuentemente se tiene:
Degradación de los materiales aislantes en forma brutal, provocando perforación del dieléctrico,
o su envejecimiento prematuro, y posterior perforación.
Perturbaciones en los circuitos de corrientes débiles ya sea de mandos o comunicaciones.
Interrupción del servicio, cuando provocan fallas. Largas por reposición de componentes, o
cortas por actuación de automatismos.
Método Clásico.
Generalidades
Las Estaciones Transformadoras tipo exterior y las líneas de transmisión deben protegerse contra
las descargas atmosféricas directas e indirectas.
Sobretensión Debida a Descargas Atmosféricas Directas
Una descarga atmosférica se define como directa en la medida que esta impacte el poste, el hilo
guarda o bien el conductor de fase
Un parámetro importante a tomar en cuenta y que se relaciona con el desempeño, y con la
protección de los sistemas ya sean de distribución o de transmisión es la capacidad de aislamiento,
que dicho sea de paso existen diferentes formas de definirlo, para el caso en interés se utilizará el
Nivel Básico de Aislamiento al Impulso (BIL), que se define como la capacidad que tienen los
elementos de un sistema para soportas sobretensiones debidas a descargas atmosféricas o bien
operaciones de conexión y desconexión. El análisis de las descargas directas se puede dividir en
dos clases, líneas con hilo guarda, y líneas sin hilo guarda.
Rayos directos sobre líneas sin hilo guarda
Si un rayo alcanza de manera directa un conductor de fase, la corriente se divide en dos mitades
iguales, cada una de estas viajando a través del conductor en ambas direcciones de la línea. Las
ondas de corriente a su vez producen ondas de tensión definidas por la siguiente ecuación:
Donde I es la corriente del rayo y Z0 es la impedancia propia de la línea, dada por ( ) 2/1 0 Z = L /C ,
y L y C son la inductancia y capacitancia a tierra por cada metro de longitud de línea. Estas ondas
viajeras de tensión, por decirlo de alguna forma estresan al aislador del cual esta suspendido el
conductor conforme va llegando al poste, y estos aisladores se vuelven vulnerables a estas ondas.
Si el valor pico de la tensión brindado por las corriente del rayo, logra hacer que el aislador
empiece a conducir a esta corriente se le llama corriente critica IC de la línea para un BIL
especifico.
Las descargas atmosféricas pueden alcanzar también a uno de los postes, en cuyo caso la corriente
fluye a través de la estructura y sobre la resistencia de la base (Rtf) que la disipará a tierra. Estimar
en estos casos la tensión en el aislador no es tan sencillo, debido a que no existe un modelo
universal, el modelo más sencillo es en el que se desprecia el poste, y entonces la tensión de este,
incluyendo la del crucero donde 14 están colocados los aisladores, corresponde a la que se da a
través de la resistencia de la base del poste, V=IRtf, despreciando también la tensión en el
conductor de fase esta corresponde a la tensión a través del aislador. El hecho de despreciar el
efecto del poste es aceptable para postes pequeños, sin embargo un modelo que contemple una
torre, con una altura superior, deberá representarla como una línea de transmisión vertical, por
así decirlo, con una impedancia Zt donde las ondas de corriente y de tensión la atraviesan a una
velocidad vt . La torre estará delimitada en su parte inferior por la resistencia de la base de la
torre, y en su parte superior por una impedancia Zch que representará el canal o el medio por el
cual fluye el rayo. El aislador entonces tendrá en una de sus terminales una tensión Vca (a tierra) y
en su otra terminal la tensión de fase a tierra que pasa por el conductor. Despreciando esta última,
la tensión en el aislador Vais será igual a del crucero Vca.
Una tensión inicial baja por la estructura, Vto, que es igual a V Z (tI ) to t = ⋅ , donde I(t) es la
corriente inicial como función del tiempo t. Los coeficientes de reflexión para la tensión en los dos
puntos al final de la torre son:
Rayos directos sobre líneas con hilo guarda.
Generalmente estos cables de apantallamiento contra descargas atmosféricas están conectados a
las torres o a los postes, por lo que ofrecen un camino seguro a tierra 18 mediante el camino de
baja impedancia colocado en la base del poste, que anteriormente llamamos Rtf. Algunas veces
estos “hilos guardas” son aislados del poste mediante aisladores pequeños para prevenir
corrientes circulantes. Cuando un rayo impacta un hilo guarda, este aislador empieza a conducir,
conectando a este con la estructura aterrizada.
Sobretensión Debida a Descargas Atmosféricas Indirectas
Como se señaló en la sección anterior una descarga directa corresponde a aquellas que caen sobre
alguno de los conductores de fase, el poste o la torre, o bien sobre el hilo guarda, y se indicó
además el efecto que estas ocasionan. Como es de esperar existen también descargas
atmosféricas que no golpean directamente el sistema, que sin embargo pueden llegar a afectar si
están impactan el terreno en las cercanías de la línea de distribución.
El efecto principal corresponde a la inducción de tensiones en la línea como consecuencia de estas
descargas cercanas. Como es de esperarse el cálculo de estas tensiones inducidas requiere de gran
manipulación matemática, correspondientes a diferentes métodos y diferentes aproximaciones a
la realidad, como ejemplo de algunas de ellas el que la distribución de la carga en el rayo es
uniforme, que la corriente del mismo es rectangular, y que este cae de manera vertical y a su vez
que la tierra es conductora perfecta.
De los efectos mencionados, se evita mediante la instalación de descargadores de sobretensión
convenientemente ubicados.
a) Sistema de protección por hilo de guarda
Los hilos de guarda de Estaciones y líneas desempeñan dos funciones importantes:
Proteger las líneas aéreas contra descargas atmosféricas siendo su objetivo primordial
- Reducir la tensión inducida en la línea aérea por los rayos que caen en las cercanías,
- Proteger los conductores de fase, absorbiendo las descargas atmosféricas,
- Reducir la acción devastadora del rayo descargado directamente en la línea aérea. Para todo lo
cual, tiene mera importancia la disposición con respecto a los conductores.
Reducir el efecto de la corriente de cortocircuito y participando por lo tanto en la disminución de
la resistencia de tierra, y disminuyendo las tensiones de paso que puedan poner en peligro a las
personas o animales.
b) Sistema de protección por descargadores de sobretensión
El dispositivo de protección que se utiliza, debe asegurar que la sobretensión máxima a que va a
estar sometido sea siempre inferior a la tensión soportada por sus aislamientos; por lo tanto el
dispositivo de protección debe actuar siempre que sea necesario reducir una sobretensión
susceptible de provocar una falla del aislamiento.
Para que el dispositivo de protección pueda mantener la tensión en bornes del aparato protegido
por debajo de un determinado valor, deben cumplirse ciertos requisitos:
1. Debe existir una coordinación entre las curvas tensión – duración del equipo protegido y el
dispositivo de protección en el sentido de que la curva de este último esté siempre por
debajo de la del equipo protegido, a fin de asegurar que se produce la actuación de la
protección antes de que falle el aislamiento.
2. Otro requisito se refiere a la tensión residual en el dispositivo de protección,
correspondiente a la caída de tensión en su resistencia al paso de la corriente de descarga.
Se comprende que esta tensión debe ser también inferior a la que puede soportar el
material protegido.
3. Otro requisito que debe cumplir el dispositivo de protección es que sea capaz de disipar la
energía liberada por el paso de la corriente de descarga a través del mismo. Esta energía
depende de la duración de la descarga y del valor de la corriente.
No obstante ello, mediante la Figura 2.17 se muestra el funcionamiento de un pararrayo. Cuando
una sobretensión transitoria llega al pararrayos y alcanza un determinado valor uc, denominado
tensión de cebado, se ceban los explosores A, estableciéndose la corriente de descarga a través de
los elementos de resistencia variable R y de las bobinas de soplado B. Normalmente, los
explosores se construyen de forma que entre sus electrodos exista un numero de electrones libres
superior al normal mediante la creación de un punto de campo eléctrico muy elevado entre los
electrodos, de esta forma el cebado de los explosores es muy rápido. La variación rápida de la
corriente de descarga ip hace que se genere en las bobinas una fem elevada que produce el
cebado de los explosores F, que cortocircuitan las bobinas (fase b), dejando solo en el circuito de
descarga a los elementos resistivos R. Durante esta fase la tensión en bornes del pararrayos es
igual al producto [Link] y se denomina tensión residual del pararrayo ur al valor máximo del
producto. Cuando la onda de sobre tensión se ha extinguido y se restablece en bornes del
pararrayos la tensión de servicio, la corriente de descarga que sigue o corriente subsiguiente is, de
variación más lenta y de valor más pequeña que ip, hace que los explosores de cortocircuito de las
bobinas se apaguen espontáneamente, pasando ahora la corriente por estas bobinas. Se crea
entonces un campo magnético longitudinal que produce el alargamiento del arco de los
explosores de sellado, llevándole hacia una zona fría de la pared de la cámara del explosor (fase c)
y aumentando su resistencia equivalente, este aumento hace disminuir is lo cual provoca una
aumento de las resistencias R y así sucesivamente hasta que is se anula y el arco en los explosores
se extingue (fase a). Nos encontramos de nuevo en las condiciones iniciales con el pararrayo
dispuesto para proteger contra otra nueva sobretensión
La utilización correcta de los pararrayos exige no solamente cumplir los requisitos de coordinación,
tensión residual y capacidad de disipación de energía en la descarga, sino que también es preciso
situarlos lo más cerca posible de los aparatos a proteger para evitar fenómenos de reflexión de
ondas que puedan originar tensiones en estos aparatos superiores a la máxima tensión
garantizada en bornes del pararrayos, lo que se denomina nivel de protección. Es necesario
también que las conexiones a tierra y a la línea sean lo más corta posible, para no sumar a la
resistencia propia del pararrayo una resistencia excesiva de las conexiones que produzcan un valor
[Link] demasiado grande.
Propósito de un supresor de líneas de transmisión
Hay dos razones básicas para instalar pararrayos de línea de transmisión en un sistema.
El propósito más común es reducir o eliminar las interrupciones inducidas por
relámpagos debido al relámpago de los aisladores. El segundo y menos común
propósito de este tipo de pararrayos es eliminar el flashover del aislador debido a las
sobretensiones de conmutación. En ambos casos, el objetivo es reducir o eliminar el
relámpago de los aisladores del sistema. En ambos casos, generalmente se realiza un
estudio del sistema para determinar la mejor ubicación para que los descargadores
cumplan los resultados deseados.
Para conmutar el control de sobretensión, los descargadores sólo necesitan estar
ubicados donde las sobretensiones de conmutación alcanzan una amplitud que excede
los niveles de resistencia de sobretensión de conmutación de la cadena del aislador.
Esto podría ser sólo unos pocos lugares a lo largo de toda la línea de transmisión.
Para el control de sobretensiones de relámpagos, la zona de protección rara vez está a
más de un tramo del pararrayos, por lo que los descargadores deben estar ubicados
en casi todas las torres y a veces en cada fase.
Equipos de Protección.
Para nadie es un secreto que una línea de distribución está expuesta a varios tipos de
perturbaciones para las cuales se vuelven necesarios diferentes elementos que protejan, tanto a
las personas que interaccionan con ellas, así como los equipos que las 25 componen
Hilo guarda: Corresponde a un hilo que se coloca sobre las fases que de una u otra manera realice
un apantallamiento frente a las descargas atmosféricas, además este deberá estar aterrizado en
cada poste. El objetivo principal del hilo guarda es proteger a la línea contra rayos evitando que
estos lleguen siquiera a la línea, para determinar la mejor ubicación de estos existen variedad de
criterios, uno de los más populares es el brindado por Schwaiger que asegura que el
apantallamiento brindado por uno o varios hilos guarda esta determinado por un arco de radio
igual a la altura del hilo sobre el suelo.
Pararrayos: Para empezar es bueno mencionar que el funcionamiento básico de un pararrayos se
puede describir mediante las dos funciones siguientes:
Hacer nada, en el caso de niveles de tensión normales (Conducir corrientes pequeñas o del
todo ninguna corriente.)
Capturar el rayo, y conducir la corriente de descarga o bien durante una condición de
sobretensión. Sin que se produzca una falla en el sistema.
Así entonces, el pararrayos debe contar con una resistencia extremadamente alta durante
condiciones de operación normales, y una resistencia relativamente baja durante condiciones de
sobretensión en la línea. Esto es, una relación no lineal de tensión vs corriente, o dicho de otra
manera una resistencia no lineal.
A inicios de 1930 se utilizó el Carburo de Silicio (SiC) en los pararrayos como elemento resistivo no
lineal, sin embargo este conducía corrientes considerables en estado estacionario por lo que se
tuvo que hacer uso de explosores para contrarrestar esto. 28 Sin embargo algunas limitaciones
aparecieron relacionadas con la conmutación de protección contra sobretensiones, capacidad de
descarga de la energía y la capacidad de liberación de presión. Debido a sus características de
descarga vs frecuencia, se dio la necesidad de buscar su optimización, sin embargo perdieron su
efectividad, por lo que a principios de los años 70 los pararrayos de óxidos metálicos fueron
desarrollados de manera comercial. Estos tienen como característica que son mucho más no-
lineales que los de carburo de silicio conduciendo apenas corrientes en el orden de los mA en
condiciones normales de tensión. Otra característica es que estos están en capacidad de descargar
mucha más energía por unidad de volumen que el de SiC, así como la mejoría en el rango de ondas
de sobretensión e incluso una disminución en el peso de estos gracias a la eliminación de los
explosores, haciéndolos más manejables.
Dentro de los pararrayos de Óxidos Metálicos cabe mencionar que existen diferentes tipos, sin
explosores, con explosores en derivación o bien con explosores en serie, donde la diferencia básica
entre ellos esta en los niveles de tensión de descarga a través del pararrayos, ya que para estos
dos últimos, con corrientes por encima de cierta magnitud, la tensión de descarga se ve reducida
mediante los explosores en derivación, o bien los explosores en serie.
Tensión Nominal del Pararrayos: Duty Cycle Voltage (IEEE); Ur (IEC), corresponde a la máxima
tensión permisible entre las terminales del pararrayos, para la cual el dispositivo fue diseñado a
operar correctamente bajo sobre tensiones temporales en las pruebas de servicio (duty test).
Máxima Tensión de Operación Continua o Permanente: MCOV (IEEE); Uc (IEC), máximo valor
eficaz de tensión que se le puede aplicar a las terminales del pararrayos de manera continua, suele
acercarse al 80% de la tensión nominal.
Tensión de Descarga: también denominada como tensión residual por la IEC, corresponde a la
tensión entre las terminales del pararrayos, debida al paso de una corriente de descarga. Cabe
mencionar que existen gran variedad de tipos de pararrayos de Óxidos Metálicos en el mercado,
sobre los cuales se detallará más adelante, así como de los parámetros que los definen y la
normativa que los rige.
se colocan siempre que hay un elemento o equipo a proteger, por ejemplo un re-closer, un
transformador, entre otros equipos y esto generalmente por su alto valor económico, así como al
final de la línea, donde aparecen corrientes reflejadas de las cuales la línea debe ser protegida.
Además se tiene que aproximadamente cada siete vanos, se coloca un pararrayos en la línea,
tomando en cuenta que entre cada poste hay cerca de 60 metros se estaría colocando un
pararrayos cada 420 metros aproximadamente.
Teoría de la Operación
El pararrayos de línea de transmisión aplicado a las líneas apantalladas funciona de
forma diferente a cualquier otra aplicación de pararrayos. La corriente de sobretensión
se conduce al conductor de fase en lugar de alejarse de él como en todos los demás
casos de protección contra rayos.
Si no hay pararrayos en servicio, y un escudo experimenta una huelga directa, la
sobretensión la corriente desciende por la línea de blindaje y por el conductor de
bajada del poste más cercano. Si el voltaje a lo largo de este conductor descendente
aumenta a un nivel que excede el nivel de resistencia del aislante de la línea
(aproximadamente el 85% del CFO), el aislante puede retroflash. Inmediatamente
después del retroflash se crea un flash de potencia de frecuencia hacia adelante creado
a lo largo de la trayectoria del arco de sobreintensidad ionizada como se muestra en la
Fig. 3. Este arco de potencia de frecuencia es el evento indeseable porque sólo se
puede terminar con un dispositivo de sobrecorriente que causa un parpadeo en el
sistema
Con un descargador instalado en esta fase, la corriente de sobretensión se transfiere
de forma irregular al conductor de fase, como se muestra en la figura 4. No se produce
ningún arco ionizante, por lo que no se produce ningún fallo en la frecuencia de
alimentación y no se produce ningún parpadeo o interrupción momentánea. En todos
los casos, las aplicaciones del pararrayos de línea de transmisión inhiben los flashovers
del aislador, lo que a su vez elimina las interrupciones momentáneas del sistema.
Especificación de pararrayos de línea de transmisión
Hay muchos factores involucrados en la selección de un pararrayos de línea de
transmisión.
Estos factores son los siguientes.
1. Propósito del pararrayos. Mitigación de la conmutación, atenuación de relámpagos
o ambos.
2. Tensión nominal del sistema y potencial de sobretensión temporal
3. Apantallamiento del sistema. Para los sistemas sin blindaje, donde la fase superior se
utiliza como escudo, el protector superior puede ser diferente a los demás.
4. Densidad de destello de relámpagos y/o tasa histórica de destello del aislante.
5. Calidad del terreno de la torre.
6. Tasa de flashover deseada.
7. Corriente de defecto disponible en el sistema.
Componentes TLA
Es importante notar que hay algunos componentes básicos de un TLA que son común
a todas las unidades, pero casi cada configuración de TLA es diferente y debe ser
diseñada para esa aplicación en particular.
Incluso en un proyecto puede haber varias configuraciones necesarias para que
coincidan con las numerosas configuraciones de torres o postes.
Abrazadera de soporte: Este componente es a menudo el mismo componente que se
usa para conectar el conductor a los aisladores.
Articulación Flexible: La articulación flexible es esencial para la longevidad del
pararrayos. Esta articulación elimina las tensiones mecánicas en el pararrayos debido al
movimiento del conductor.
Derivación: Este componente elimina la necesidad de que la junta flexible sea también
un componente portador de corriente.
Cuerpo del supresor: Este componente es muy similar a la configuración.
Está especificada eléctricamente para conducir sólo para relámpagos o para rayos y
sobretensiones de conmutación.
Seccionador: El seccionador sólo se separa en caso de fallo del descargador.
Si el descargador se convierte en un cortocircuito al sistema, el seccionador funciona y
aísla el descargador de la tierra.
Cable de tierra: El cable de tierra conecta el descargador a la tierra de la torre. La
gestión del plomo es importante aquí para asegurar que el cable de tierra nunca entre
en contacto con otras fases.
Ubicaciones del parachoques
Determinar las ubicaciones óptimas para que los descargadores de líneas de
transmisión alcancen la tasa de interrupción deseada no es una tarea sencilla. Si no se
instalan pararrayos en una línea, es un hecho bien conocido que con un golpe directo
a un conductor de fase, hay una probabilidad del 100% de un aislante flashover.
También es un hecho que si se instalan pararrayos en todas las fases de cada torre, un
golpe directo al blindaje o conductor de fase resultará en 0% de probabilidad de que
el aislante se desplace.
Cualquier ubicación del pararrayos que no sea la de estos dos anteriores resultará en
una reducción de la probabilidad de que se produzca un relámpago, pero sin un
estudio de mitigación de relámpagos la probabilidad será desconocida. La mayoría de
los fabricantes de descargadores de líneas de transmisión pueden calcular la
probabilidad de flashover si se les proporcionan algunas características del sistema.
Los estudios de mitigación de relámpagos también pueden ser ejecutados utilizando
software tipo EMTP/ATP. Numerosos consultores de ingeniería pueden proporcionar
este servicio de datos. Como de costumbre, la protección contra sobretensiones es
tanto una decisión económica como una decisión técnica.
La siguiente tabla muestra los resultados típicos de un estudio de mitigación de
relámpagos para varias ubicaciones de pararrayos.
Consideraciones de puesta a tierra
Cuando se instalan inicialmente las líneas de blindaje, se hace un gran esfuerzo para
asegurar que la impedancia de tierra de la torre sea lo más baja posible. Las tierras de
alta impedancia pueden causar niveles de voltaje significativos que aparecen a lo largo
del conductor de bajada de la torre durante un evento de relámpago. La regla general
aquí es «Cuanto mayor sea la impedancia de tierra, mayor será el riesgo de retroflash
en los aisladores».
Cuando se instalan pararrayos de línea de transmisión en una torre, la importancia del
suelo se reduce y puede ser prácticamente eliminada. Si se instalan pararrayos en las
tres fases, el valor del suelo se vuelve insignificante. Con una impedancia a tierra más
alta se desvía más corriente de sobretensión hacia el conductor de fase, lo que puede
parecer un problema, pero no tiene un impacto negativo en el rendimiento del
conductor de fase.
Configuración sin protección
Otra configuración TLA popular es cuando el pararrayos está conectado a la fase
superior de un sistema sin protección. Esto es popular para aplicaciones de líneas
compactas más cortas. En esta configuración, las dos fases inferiores pueden retroflash
si los descargadores no están instalados. También en esta configuración, el pararrayos
superior puede requerir un mayor índice de energía o capacidad de transporte de
corriente, ya que el 100 por ciento de la corriente de carrera se conduce a través del
pararrayos antes de ser derivada a tierra.
Pararrayos de línea con orificio externo (EGLA)
El EGLA es un pararrayos de línea de transmisión que está creciendo en popularidad en
la mayoría del mundo excepto Norteamérica. Actualmente este pararrayos está
instalado para la atenuación de relámpagos de líneas blindadas.
La teoría de operación es la misma que la de un pararrayos sin holgura, sin embargo, la
separación en serie requiere una chispa antes de que el pararrayos empiece a conducir
la sobretensión. Si la separación está suficientemente alta, el descargador no se
conducirá durante una sobretensión de conmutación. No hay ninguna razón técnica
real por la que este diseño de pararrayos no pudo ser utilizado para cambiar la
atenuación de sobretensiones, sin embargo, esa aplicación aún no ha sido utilizada.
Para más detalles ver ArresterFacts 004a.
Normas
Actualmente no existen normas escritas específicamente para pararrayos de línea de
transmisión. Sólo hay unas pocas referencias a las aplicaciones de los pararrayos en las
guías existentes. Las normas que este tipo de descargador debe cumplir en la
actualidad son las siguientes
1. C62.11 Estándar de prueba del pararrayos IEEE MOV
2. C62.22 Guía de aplicación del pararrayos IEEE MOV
3. IEEE 1243. Guía para la mejora de las líneas de transmisión de rayos
4. IEC 60099-4 Estándar de prueba MOV sin guía
5. IEC 60099-5 Guía de aplicación MOV Gapless. (Pronto para cubrir todos los
diseños)
6. IEC 60099-8 EGLA (En estado borrador)
Capitulo 5:
Pararrayos Comerciales
5.1 Principales Fabricantes
Dentro de los principales fabricantes de pararrayos se encuentran ABB, Cooper, Ohio Brass, Joslyn
y Siemens entre otros. Cada uno de ellos cuenta con diferentes modelos y clases según las
diferentes condiciones presentes en la línea de potencia. Dentro de las diferentes clasificaciones,
cabe resaltar que algunos fabricantes se basan en la norma IEC 60099-4 clasificándolos como clase
1, clase 2, clase 3, clase 4 o clase 5, para especificar la capacidad de absorción de energía, mientras
que otros utilizan la clasificación de la norma IEEE C-62.22 – 1997 clasificándolos como normal
duty o heavy duty.
Por ejemplo para el caso de ABB su familia de pararrayos esta compuesta por los siguientes
miembros:
La diferencia entre cada una de ellas radica en su aplicación, donde por ejemplo los MWK y MWD
son utilizados sobre todo en protección de equipos en Subestaciones, mientras que los utilizados
para proteger líneas aéreas y equipos de distribución son los de la clase Polim D.
Cooper cuenta también con varios tipos de pararrayos de distribución, dentro de los que destacan
los UltraSIL (Silicone rubber) Housed Varistar, Porcelain Housed Varistar, los tipo codo, muy
utilizados en sistemas subterráneos y los que son una combinación del pararrayos y el
cortacircuito los llamados Arresters/Fuse Cutout Combination.
Otro fabricante importante es Ohio Brass (Hubbel Power Systems) que en materia de los
pararrayos de distribución (PDV) cuenta con tres clasificaciones basados en la norma de la IEEE,
estos tres tipos de descargadores son: Normal Duty (3kV - 36kV), Heavy Duty (3kV - 36kV) y Riser
Pole (3kV - 36kV). En cuanto a Siemens se tienen varios tipos, dependiendo de la aplicación, así
como del nivel de tensión, entre otros el 3EF, 3EE, 3EK4 y el 3EK7 descritos en la siguiente tabla.
5.2 Datos principales de las hojas de fabricante.
Para cualquier dispositivo eléctrico o electrónico la hoja de fabricante o Datasheet representa gran
parte de la información referente a las características operativas que se quieren saber del
dispositivo en cuestión, los pararrayos no son la excepción y a continuación se muestran cuales
son los datos principales que se pueden extraer de estas, para hacerlos se tomaran como ejemplo
dos fabricantes, Siemens y Ohio Brass (Hubbell Power Systems)
Otra figura importante brindada por el fabricante es la 5.3, donde se muestra la curva de TOV, que
permite observar el límite hasta el cual la protección del pararrayos en cuestión alcanza para
sobretensiones temporales de diferentes magnitudes y tiempos de duración.
Capitulo 6: Procedimiento General y Criterios de Selección de Pararrayos
Tomando en cuenta la gran cantidad de variedades existentes de pararrayos se pretende
establecer una metodología para el cálculo de los parámetros de un sistema de distribución con el
fin de facilitar la selección de pararrayos, siempre basados en los criterios expuestos
anteriormente.
6.1 Determinación del mínimo MCOV del Pararrayos
El procedimiento general descrito anteriormente en la norma de la IEEE consiste en determinar
primero el MCOV del pararrayos, para esto se debe tomar en cuenta que estos están expuestos
continuamente a tensiones de fase, por lo tanto el MCOV debe ser al menos igual a la tensión
máxima de funcionamiento continuo esperado en el lugar donde el pararrayos vaya a colocarse,
debido a que estos comúnmente son instalados entre fase y la tierra el nivel de referencia se toma
como la tensión de fase de la línea a proteger, sin embargo se debe considerar el hecho de que las
compañías de distribución aplican factores para la regulación de tensión, generalmente de 5%,
este se debe tomar en cuenta en el cálculo. Así por ejemplo para un sistema cuya tensión nominal
es de 34,5 kV, en estrella, el nivel de tensión aplicando el factor de regulación sería 36,2 kV, por lo
que su tensión de fase es de 20,9 kV y este precisamente es el valor de MCOV que se debe
considerar para el sistema como mínimo.
6.2 Revisión de la TOV posible en el sistema
Un pararrayos es capaz de operar por un periodo limitado de tiempo por encima de su MCOV, la
cantidad de sobretensión que este puede tolerar depende del tiempo durante el cual se vea
sometido el pararrayos. Un diseño efectivo debe garantizar que el TOV del pararrayos no sea
superado, ni en magnitud ni en duración por el TOV 101 máximo presente en el sistema, sin
embargo los sistemas de distribución presentan el inconveniente de que se cuenta con un gran
número de lugares, y todos con sobretensiones de magnitud y duraciones distintas por lo que
realizar una comparación del TOV del sistema con la curva del TOV del pararrayos resulta
complicado. Es aquí donde entra en juego la configuración del sistema, que para el caso de la CNFL
el sistema se encuentra en una configuración estrella-estrella multiaterrizada por lo que
recurriendo a la norma se utilizará un factor de 1,25 para determinar la tensión fase a tierra en las
fases no falladas durante una falla monofásica a tierra en una de las fases, que corresponde al TOV
máximo del sistema. A continuación se muestran otros factores para otros tipos de
configuraciones.
Una vez determinado el potencial del TOV máximo del sistema se debe comparar con la curva TOV
del pararrayos para verificar que no se vea sobrepasado.
Sin embargo, como se señaló antes, en los sistemas de distribución se presenta el problema de
que muchas veces no se cuenta con suficiente información con respecto al tiempo de duración de
la falla, por tal motivo para sistemas con un aterrizamiento no efectivo, se utilizará la tensión de
línea como MCOV. Muchos fabricantes ofrecen tablas con el MCOV recomendado basado
precisamente en la configuración del sistema, en el anexo se muestran las tablas con los ratings
sugeridos por la IEEE y por la IEC.
6.4 Verificación de los Márgenes de Protección
El siguiente aspecto a tomar en cuenta es el referente con la coordinación del aislamiento,
específicamente con verificar los márgenes de protección. Para esto se debe conocer los valores
del CWW y BIL por parte del sistema, además del FOW PL y el LPL del pararrayos. Para el caso del
CWW la norma permite asumirlo, en caso de desconocimiento, como 1,15 veces el BIL para
aislamiento en aire aceite o sólido, mientras que para aislamiento en seco se debe considerarlo
igual al BIL. Para la selección del FOW y el LPL se recurre a las hojas de datos del fabricante, donde
el LPL corresponde a la tensión de descarga del pararrayos para una corriente de descarga que
generalmente se considerará de 10 kA (8/20µs) a no ser de que condiciones de alta densidad de
descargas se presenten donde se utilizará el valor de 20 kA, y el FOW es la tensión de descarga en
el pararrayos con una corriente de impulso cuyo tiempo de subida es 0.5µs. Algunos valores
típicos para estos parámetros, en p.u. del MCOV, son los que se presentan a continuación.
Tabla 6. 2 Márgenes de protección típicos, según norma IEEE std C62.22
Se presentan entonces dos márgenes, un MPL1 y MPL2, correspondientes al margen de protección
de frente de onda y margen de protección de onda completa 104 respectivamente, los cuales
deben ser superiores al 20% y su cálculo se realiza de la siguiente manera: Un procedimiento más
conservador incluye un tercer margen de protección, que involucra la tensión de descarga debida
a la conmutación, conocido como Switching Protective Level, y que corresponde a la tensión de
descarga resultante de una corriente cuyo tiempo de subida esta entre 45 y 60µs, donde aparece
un nuevo margen de protección MPL3 que se une a los dos mencionados anteriormente y que al
igual que ellos se recomienda por encima del 20%, a continuación se presenta el calculo de estos y
en la figura se ilustra su significado.
Tomando en cuenta la tensión de descarga en la conexión del pararrayos se tiene el
siguiente ajuste de las fórmulas:
Capitulo 7: Conclusiones y Recomendaciones
La aplicación de pararrayos para la protección de líneas en sistemas de distribución es
distinta a la de sistemas de transmisión, primero por el nivel de tensión al que se somete,
y segundo por la cantidad de equipos a proteger, además influye el hecho de que los
sistemas de distribución generalmente carecen de hilo guarda en gran parte de su
trayecto.
Debido a la gran cantidad de equipos a proteger, en los sistemas de distribución se
recomienda, en la medida de lo posible, el uso de un MCOV similar para proteger el
sistema, con el fin de facilitar los cálculos respectivos, de ahí la importancia de mantener
un diseño congruente a lo largo del mismo.
Los pararrayos más utilizados actualmente para sistemas de distribución son los de
Varistores de Óxidos Metálicos (MOV), sin embargo si se desea sustituir los viejos de
Carburo de Silicio (SiC), se deben tomar en cuenta todos los cálculos que se realizan
normalmente para la selección de los de Óxidos Metálicos.
En el procedimiento para el cálculo de los parámetros de aplicación de pararrayos, la
coordinación del aislamiento juega un papel importante, ya que garantiza que el
pararrayos limite las descargas hasta niveles tolerables por el equipo que se desea
proteger.
La colocación de pararrayos al final de la línea es de suma importancia ya limita la
magnitud de la onda reflejada en este punto en particular.
Factores como la distancia entre pararrayos consecutivos, distancias entre el pararrayos y
el equipo a proteger, y distancias de conexión del pararrayos deben ser tomadas en
cuenta pues a los niveles de corriente esperados durante una descarga, pueden ser
determinantes en los márgenes reales de protección brindados por el pararrayos.
Como recomendación se tiene el utilizar la información suministrada por La Red Nacional
de Detección y Análisis de Descargas Atmosféricas, específicamente la relacionada con la
Densidad de Descargas GFD, pero recalcando la importancia de que para mayor
representatividad de la realidad actual se utilicen valores promedio de al menos los
últimos cinco años consecutivos.
REFERENCIAS
REFERENCIAS
[Link]
gia_electrica/files/Protecciones%20contra%20sobretensiones%20-%20Descargas%20atmosf
%C3%A9ricas_rev.1%20(1).pdf
[Link] %20is%20an
%20Arrester%[Link]
[Link]
LIBROS
Bolaños, C. “Protecciones contra descargas atmosféricas teoría y normativa”, Proyecto Eléctrico,
Escuela de Ingeniería Eléctrica, Universidad de Costa Rica 2008.
Grainger, J. “Analisis de Sistemas de Potencia”, 1ª Edición, Editorial McGraw Hill, México, 2005.
Grigsby, L. “The Electric Power Engineering Handbook”, 1ª Edición, Editorial CRC Press, Estados
Unidos, 2001.
IEEE C62.11 “Standard for Metal Oxide Surge Arresters for AC Power Circuits”. 1993.
