Ramírez Ramírez Oscar Sistemas de Motores de Combustión Interna

6AV1

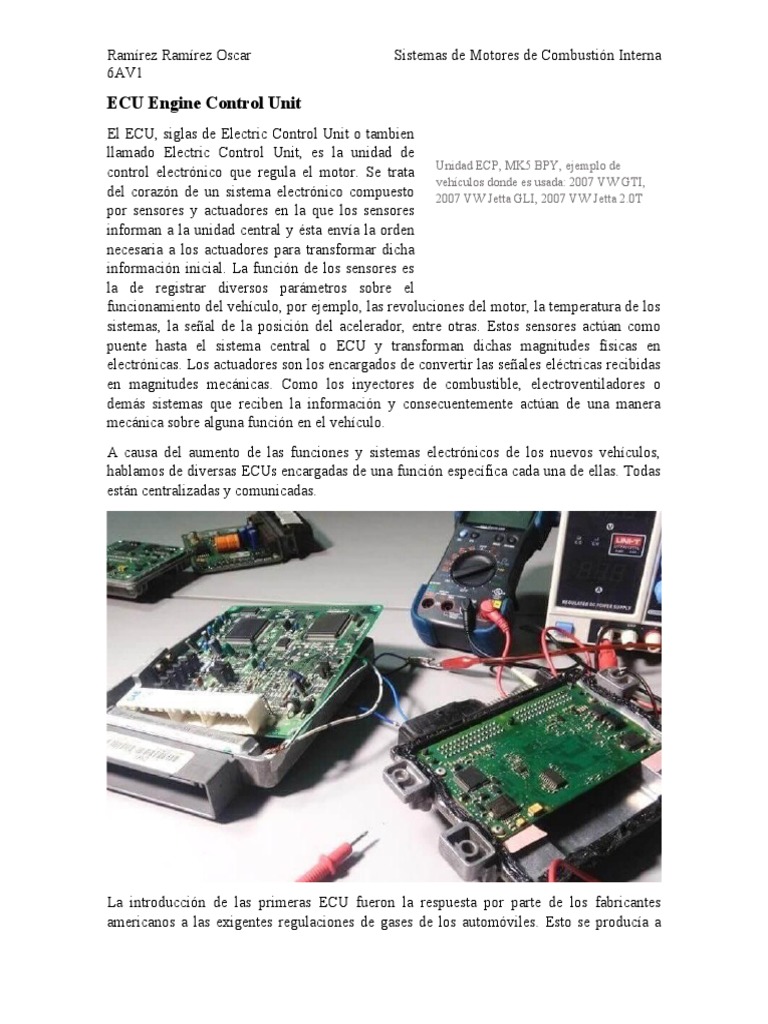

ECU Engine Control Unit
El ECU, siglas de Electric Control Unit o tambien
llamado Electric Control Unit, es la unidad de
control electrónico que regula el motor. Se trata Unidad ECP, MK5 BPY, ejemplo de
vehículos donde es usada: 2007 VW GTI,
del corazón de un sistema electrónico compuesto 2007 VW Jetta GLI, 2007 VW Jetta 2.0T
por sensores y actuadores en la que los sensores
informan a la unidad central y ésta envía la orden
necesaria a los actuadores para transformar dicha
información inicial. La función de los sensores es
la de registrar diversos parámetros sobre el
funcionamiento del vehículo, por ejemplo, las revoluciones del motor, la temperatura de los
sistemas, la señal de la posición del acelerador, entre otras. Estos sensores actúan como
puente hasta el sistema central o ECU y transforman dichas magnitudes físicas en
electrónicas. Los actuadores son los encargados de convertir las señales eléctricas recibidas
en magnitudes mecánicas. Como los inyectores de combustible, electroventiladores o
demás sistemas que reciben la información y consecuentemente actúan de una manera
mecánica sobre alguna función en el vehículo.
A causa del aumento de las funciones y sistemas electrónicos de los nuevos vehículos,
hablamos de diversas ECUs encargadas de una función específica cada una de ellas. Todas
están centralizadas y comunicadas.

La introducción de las primeras ECU fueron la respuesta por parte de los fabricantes
americanos a las exigentes regulaciones de gases de los automóviles. Esto se producía a
Ramírez Ramírez Oscar Sistemas de Motores de Combustión Interna
6AV1
finales de los setenta y el surgimiento de estos primeros e innovadores aparatos se reflejó
en un mayor uso de estos en los nuevos vehículos. Estas exigentes regulaciones impulsaron
un cambio de mentalidad y un paso de lo mecánico a lo electrónico en cuanto a ejecución y
regulación de los diversos parámetros, antes realizados por diferentes mecanismos
mecánicos y posteriormente controlados por esta unidad de control, para así poder controlar
de manera más eficaz la combustión del motor.
Las ECU más modernas, es decir las programables, son las que pueden ser modificadas
como consecuencia de un cambio de algún componente del vehículo, debiendo ser
programado para poder configurarse correctamente el comportamiento y rendimiento
adecuado del automóvil.

Estas unidades más modernas, en automóviles fabricados a partir de 1996, ya utilizan ECUs
con sistemas OBD 2, que permiten ser programadas mediante puertos OBD de manera
externa. Así, se modifican con un portátil conectado al vehículo, en el que se visualizan
todas las características de funcionamiento del mismo y pueden modificarse la cantidad de
combustible que se debe inyectar en el motor, la mezcla correcta de oxígeno y combustible
o distintos parámetros necesarios en el vehículo. En los últimos años se ha dado un
aumento de componentes electrónicos en los nuevos modelos, con los que repercute en un
mayor nivel de complejidad tecnológica. Esto se traduce en más ECUs, mayor
especialización y sistemas más complejos.
Funciones principales del ECU
Ramírez Ramírez Oscar Sistemas de Motores de Combustión Interna
6AV1
● Mezcla Aire Combustible: Regulación de la Mezcla a través de los actuadores y
sensores.
● Velocidad de marcha mínima o ralentí del motor
● Encendido Electrónico: Control sobre el sistema de encendido (Bobinas, Inyectores,
encendido transistor)
● Control electrónico de válvulas variables: uso de sensores y actuadores para control
de tiempo en válvulas.
Circuitos principales de la ECU
La unidad de control ECU, esta compuesta por diversos componentes que permiten que un
procesador pueda realizar funciones a alta velocidad.
Gran parte de los circuitos que se encuentran al interior de una unidad de control están
destinados, para que se pueda tener estabilidad en este proceso, el siguiente es un resumen
de las partes más básicas de un módulo de control.
● Alimentación o Circuito Fuente
● CPU o Circuito de procesamiento de datos
● Drivers o Salidas
● Circuito de Datos y Periferia

Bibliografía
● Car-Tec. (2019). ¿Cómo funciona una ECU? marzo 3, 2020, de Car-Tec Sitio web:
https://www.car-tec.es/blog/como-funciona-una-ecu/

● Auto Avance. (2018). Ecu Automotriz Funcionamiento. marzo 3, 2020, de Auto

Avance Sitio web: https://www.autoavance.co/blog-tecnico-automotriz/ecu-
automotriz-funcionamiento/
