Especificaciones Tecnicas Instalaciones Electricas

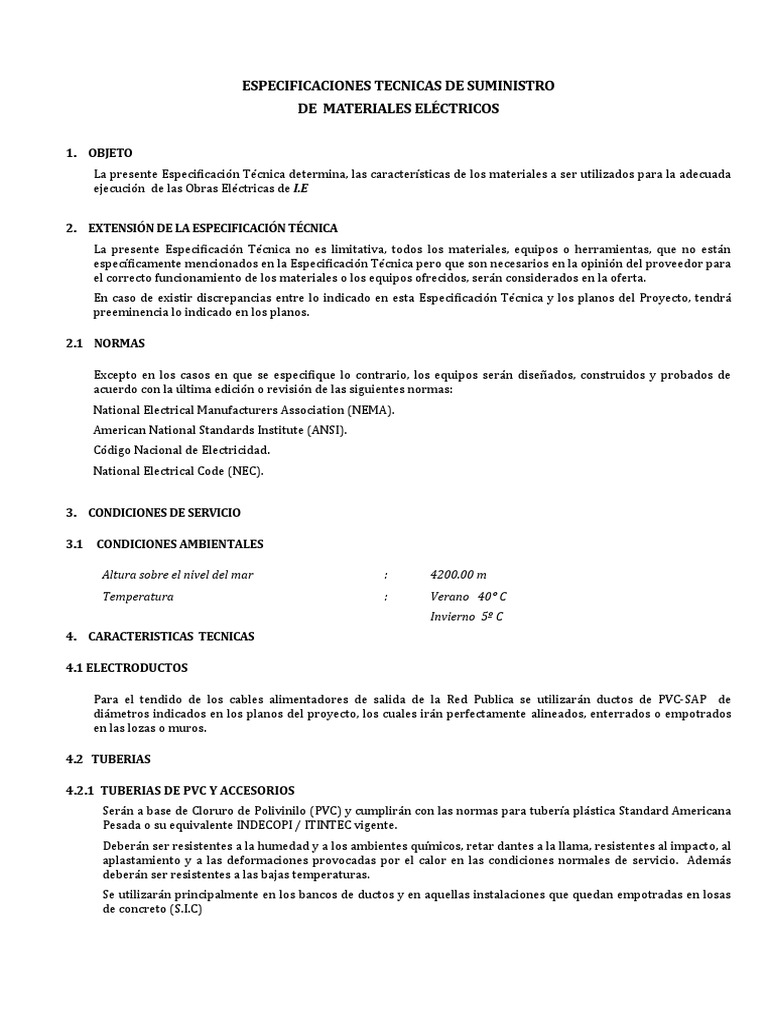

ESPECIFICACIONES TECNICAS DE SUMINISTRO
DE MATERIALES ELÉCTRICOS
1. OBJETO
La presente Especificació n Técnica determina, las características de los materiales a ser utilizados para la adecuada
ejecució n de las Obras Eléctricas de I.E
2. EXTENSIÓN DE LA ESPECIFICACIÓN TÉCNICA

La presente Especificació n Técnica no es limitativa, todos los materiales, equipos o herramientas, que no está n
específicamente mencionados en la Especificació n Técnica pero que son necesarios en la opinió n del proveedor para
el correcto funcionamiento de los materiales o los equipos ofrecidos, será n considerados en la oferta.
En caso de existir discrepancias entre lo indicado en esta Especificació n Técnica y los planos del Proyecto, tendrá
preeminencia lo indicado en los planos.
2.1 NORMAS
Excepto en los casos en que se especifique lo contrario, los equipos será n diseñ ados, construidos y probados de
acuerdo con la ú ltima edició n o revisió n de las siguientes normas:
National Electrical Manufacturers Association (NEMA).
American National Standards Institute (ANSI).
Có digo Nacional de Electricidad.
National Electrical Code (NEC).
3. CONDICIONES DE SERVICIO
3.1 CONDICIONES AMBIENTALES
Altura sobre el nivel del mar : 4200.00 m

Temperatura : Verano 40 C
Invierno 5º C
4. CARACTERISTICAS TECNICAS
4.1 ELECTRODUCTOS
Para el tendido de los cables alimentadores de salida de la Red Publica se utilizará n ductos de PVC-SAP de
diá metros indicados en los planos del proyecto, los cuales irán perfectamente alineados, enterrados o empotrados
en las lozas o muros.
4.2 TUBERIAS
4.2.1 TUBERIAS DE PVC Y ACCESORIOS

Será n a base de Cloruro de Polivinilo (PVC) y cumplirá n con las normas para tubería plá stica Standard Americana
Pesada o su equivalente INDECOPI / ITINTEC vigente.
Deberá n ser resistentes a la humedad y a los ambientes químicos, retar dantes a la llama, resistentes al impacto, al
aplastamiento y a las deformaciones provocadas por el calor en las condiciones normales de servicio. Ademá s
deberá n ser resistentes a las bajas temperaturas.
Se utilizará n principalmente en los bancos de ductos y en aquellas instalaciones que quedan empotradas en losas
de concreto (S.I.C)
Se fabricará n de acuerdo a las dimensiones dadas en la siguiente tabla:
4.2.2 CURVAS, UNIONES Y TERMINALES

Todas las curvas, uniones y terminales será n fabricados del mismo material que las tuberías rígidas. Las curvas
será n a 45° ó 90°, será n de fá brica, con un radio interior mínimo de 6 veces el diá metro nominal de la tubería.
Tendrá n campana terminal en ambos extremos. La longitud de la campana no deberá formar parte del desarrollo
de la curva. Las uniones será n rectas con ambos extremos tipo campana. Los terminales de tubería será n tipo
campana, alabeadas para que el punto de ingreso de los cables y conductores a la caja o buzó n no presente borde
cortante. Para el ingreso a cajas permitirá n ademá s la fijació n de la tubería a la caja mientras que para el caso de
buzones permitirá n que los cables no se vean afectados durante el tendido de los mismos.
Uniones de PVC
Conexiones a Caja de PVC

CURVAS
Serán de PVC para unir las tuberías donde sean requeridas.
Curvas de PVC
4.3 CAJAS
- Todas las salidas para derivaciones ó

empalmes de la instalació n se hará n con
cajas metá licas de fierro galvanizado pesado.
- Las cajas para derivaciones

(tomacorrientes, centros, etc.) será n de
fierro galvanizado de los tipos y dimensiones
apropiados para cada salida. Tipo pesado.
- Las cajas de empalme ó de traspaso

donde lleguen las tuberías de un má ximo de
20 mm Ø, será n del tipo normal octogonales de 100 x 55 mm, rectangulares de 100 x 55 x 50 mm. y cuadradas de 100 x
50 mm. ó 150 x 75 mm. pero con K.O. en obra, tipo pesado.
- Las cajas con tuberías de 25 mm. de diá metro, ó donde lleguen 4 tuberías de 20 mm. Ø de diá metro tendrá n las
mismas dimensiones a las anteriores, salvo la profundidad que será de 65 mm.
- Las cajas de empalme ó de traspaso hasta donde lleguen tuberías de 35 mm. Ø ó má s será n fabricadas especialmente
de plancha de fierro galvanizado zin – grip. El espesor de la plancha en cajas hasta de 0.30 x 0.30 m. (12” x 12”) será n de
1.25 mm. (1/20”).
- Las cajas mayores de 0.30 x 0.30 m. será n fabricadas con planchas galvanizadas zin – grip de 1.65 mm. de espesor
(Nº 16 U.S.S.G.). Las tapas será n del mismo material empernadas. En las partes soldadas que ha sido afectado el
galvanizado deberá aplicarse una mano de pintura anticorrosiva ó epó xica.
- Las cajas de los tableros eléctricos será n del tipo para embutir de fierro galvanizado de 1/16” mínimo, debiendo el
contratista coordinar con el suministrador de los tableros las dimensiones de nicho necesarias para no atrasar la obra,
así como los knok outs de las respectivas cajas.
Cajas de FºGº Tipo 1 será n de las siguientes dimensiones 100x100x100 mm

4.4 SOPORTES Y ACCESORIOS
Todos los soportes para las instalaciones eléctricas será n metá licas preparadas a base de perfiles angulares, platinas
todo ellos metá licos de F.G. debidamente electro soldados con tratamiento anticorrosivo profundo, base
anticorrosivo y acabado con epó xico color negro mate.
Los pernos y tuercas que se requieran para el sistema de soportes metá licos de F°G°.
Las abrazaderas para fijació n de tuberías será n de una o dos orejas del tipo perno “U”. En todos los casos será n de
F°G°.
4.5 INTERRUPTORES
A. UNIPOLARES.
Será n de 15 Amp. a 220 Volt. Del tipo empotrado, para inductivas hasta su má ximo amperaje y voltaje, uso general en
corriente alterna debiendo ser colocados en cajas rectangulares.
Los terminales para los conductores será n con lá minas metá licas de tal forma que presionen uniformemente al
conductor por medio de tronillos, asegurando un buen contacto eléctrico, ademá s deberá n ser bloqueados para que
no dejen expuestas las partes conductivas.
Deberá n ser compatibles con cables del tipo NH-80 de secció n 2.5 mm2.
Tendrá tornillos fijos a la cubierta, que atornillaron a las abrazaderas de montaje las cuales será n rígidas de una sola
pieza y a prueba de corrosió n.
B. BIPOLARES
Será n de 15 Amp. a 220 Volt. Del tipo empotrado y de características similares al anterior.
C. TRIPOLAR Y DE COMUNICACIÓN.
Será n de 15 Amp. a 220 Volt. Del tipo empotrado y de características similares al anterior.
4.6 TOMACORRIENTES.
Será n para empotrar de simple o doble salida ( Con borne de conexió n a tierra, segú n lo indicado en los planos de
distribució n) del tipo Universal, con todas las partes conductivas asiladas, tensió n de operació n de 220 Volt. A
240Volt., permitiendo la conexió n de conductores NH-80 de hasta 4 a 6 mm2.
TOMACORRIENTE EN PISO CENTRO DE COMPUTO NIVEL PRIMARIO.

Será n para empotrar en el piso de doble salida, de aluminio fundido y magnesio al 3% para mayor resistencia a la
oxidació n. Tapa roscada en bronce natural de 5 mm de espesor, fijado con pernos de bronce. Tomacorriente con
linea a tierra, grado de protecció n IP55 salidas de 1” diá metro.
4.7 CONDUCTORES DE BAJA TENSION
4.7.1 CONDUCTORES NH-80
DESCRIPCIÓN
Conductor de cobre electrolítico recocido, só lido o cableado. Aislamiento de compuesto termoestable no

halogenado.
Características
Alta resistencia dieléctrica, es retardante a la llama, baja emisió n de humos tó xicos y libre de haló genos.
Norma(s) de Fabricación
NTP 370.252, IEC 60754-2, IEC 60332-3 CAT. C
Tensió n de servicio
450/750 V
Temperatura de operación
80 ºC
Calibres
1.5 mm² - 300 mm²
Embalaje
De 1.5 a 10 mm², en rollos está ndar de 100 metros. De 16 a 300 mm², en carretes de madera.
Colores
De 1.5 a 10 mm²: blanco, negro, rojo, azul, amarillo y verde. Mayores de 10 mm² só lo en color negro (¹).
TABLA DE DATOS TECNICOS NH - 80
CALIBRE N° DIAMETR DIAMETRO ESPESOR DIAMETR PESO RE. ELECT. AMPERAJE (*)
CONDUCTOR HILOS O HILO CONDUCTOR AISLAMIENT O MAX. CC
O EXTERIOR 20°C
AIRE DUCTO
mm2 mm mm mm mm Kg/Km ohm/km A A
1.5 7 0.52 1.50 0.7 2.9 20 12.1 18 14
2.5 7 0.66 1.92 0.8 3.5 31 7.41 30 24
4 7 0.84 2.44 0.8 4.0 46 4.61 35 31
6 7 1.02 2.98 0.8 4.6 65 3.08 50 39
10 7 1.33 3.99 1.0 6.0 110 1.83 74 51
16 7 1.69 4.67 1.0 6.7 167 1.15 99 68
25 7 2.13 5.88 1.2 8.3 262 0.727 132 88
35 7 2.51 6.92 1.2 9.3 356 0.524 165 110
50 19 1.77 8.15 1.4 11.0 480 0.387 204 138
70 19 2.13 9.78 1.4 12.6 678 0.268 253 165
95 19 2.51 11.55 1.6 14.8 942 0.193 303 198
120 37 2.02 13.00 1.6 16.2 1174 0.153 352 231
150 37 2.24 14.41 1.8 18.0 1443 0.124 413 264
185 37 2.51 16.16 2.0 20.2 1809 0.0991 473 303
240 37 2.87 18.51 2.2 22.9 2368 0.0754 528 352
300 37 3.22 20.73 2.4 25.5 2963 0.0601 633 391
4.7.2 CONDUCTORES NHX-90
DESCRIPCIÓN
Conductor de cobre electrolítico recocido, só lido o cableado. Aislamiento de compuesto termoestable no

halogenado.
Características
Alta resistencia dieléctrica, es retardante a la llama, baja emisió n de humos tó xicos y libre de haló genos.
Norma(s) de Fabricación
NTP 370.252, IEC 60754-2, IEC 60332-3 CAT. C

Tensió n de servicio
450/750 V
90 ºC
Colores
De 2.5 a 6 mm²: blanco, negro, rojo, azul, amarillo y verde. Mayores de 10 mm²: solo en color negro (¹)
TABLA DE DATOS TECNICOS NHX-90
CALIBRE N° DIAMETR DIAMETRO ESPESOR DIAMETR PESO RE. ELECT. AMPERAJE (*)
CONDUCTO HILOS O HILO CONDUCTO AISLAMIENT O MAX. CC
R R O EXTERIOR 20°C AIRE DUCTO
mm2 mm mm mm mm Kg/Km ohm/km A A
2.5 7 0.66 1.92 0.8 3.5 32 7.41 37 27
4 7 0.84 2.44 0.8 4.0 48 4.61 45 34

6 7 1.02 2.98 0.8 4.6 67 3.08 61 44
10 7 1.33 3.99 1.1 6.2 116 1.83 88 62
16 7 1.69 4.67 1.1 6.9 174 1.15 124 85

25 7 2.13 5.88 1.1 8.1 265 0.727 158 107
35 7 2.51 6.92 1.1 9.1 359 0.524 197 135
50 19 1.77 8.15 1.4 11.0 489 0.387 245 160
70 19 2.13 9.78 1.4 12.6 689 0.268 307 203
95 19 2.51 11.55 1.4 14.4 942 0.193 375 242

120 37 2.02 13.00 1.7 16.4 1197 0.153 437 279
150 37 2.24 14.41 1.7 17.8 1456 0.124 501 318
185 37 2.51 16.16 1.7 19.6 1809 0.0991 586 361
240 37 2.87 18.51 1.7 21.9 2352 0.0754 654 406
300 37 3.22 20.73 2 24.7 2959 0.0601 767 462
4.7.3 CONDUCTORES N2XH
Descripción
Uno, dos, tres o cuatro conductores de cobre electrolítico recocido, só lido, cableado (comprimido, compactado) ó
flexible.
Aislamiento de polietileno reticulado (XLPE), cubierta externa hecha a base de un compuesto Libre de Haló genos
HFFR.
Características
El cable reú ne magníficas propiedades eléctricas y mecá nicas. El aislamiento de polietileno reticulado permite
mayor capacidad de corriente en cualquier condició n de operació n, mínimas pérdidas dieléctricas, alta resistencia
de aislamiento. La cubierta exterior tiene las siguientes características: Baja emisió n de humos tó xicos y ausencia
de haló genos, ademá s de una alta retardancia a la llama.
Normas de Fabricación
IEC 60754-2, IEC 60332-3 CAT. A, NTP-IEC 60502-1
Tensión de servicio
0.6/1 kV
90ºC
TABLA DE DATOS TECNICOS N2XH
CALIBRE N° ESPESORES DIAMET PESO CAPACIDAD DE CORRIENTE

HILO RO
(*)
S AISLAMIEN CUBIERT EXTERIO ENTERRA AIRE DUCTO
R
N° x mm2 TO
mm A
mm mm (Kg/Km DO
A A A
1X4 7 0.7 0.9 5.8 )
64 65 55 55
1X6 7 0.7 0.9 6.3 86 85 65 68
1 X 10 7 0.7 0.9 7.1 128 115 90 95
1 X 16 7 0.7 0.9 8.0 189 155 125 125
1 X 25 7 0.9 0.9 9.7 287 200 160 160
1 X 35 7 0.9 0.9 10.7 384 240 200 195
1 X 50 19 1.0 0.9 12.1 507 280 240 230
1 X 70 19 1.1 0.9 14.0 713 345 305 275
1 X 95 19 1.1 1.0 16.0 975 415 375 330
1 X 120 37 1.2 1.0 17.6 1216 470 435 380
4.8 SISTEMA DE PROTECCION A TIERRA Y PARARRAYOS.

4.8.1 SISTEMA DE PUESTA A TIERRA
A.- NORMAS APLICABLES
El material cubierto por esta especificació n cumplirá con las prescripciones de las siguientes Normas, donde
corresponda:
-ASTM B-227
B.- ELECTRODO DE PUESTA A TIERRA

- Material : Cobre
- Longitud : 2.4 m (5/8” de diametro)
- Peso : 5.10 Kg.
- Norma aplicativa : ANSI C135.1
- Carga de rotura: 55KN
El pozo a tierra es típicamente normalizado, compuesto por tierra cernida, 02 sacos de sal industrial de 50 kgr.
VARRILLA DE COBRE DE 5/8” diámetro.
C.- CONECTORES
- Material : Cobre
- Tipo : ANDERSON ELECTRIC
- Secció n Cond. : 25 mm2
D. CAJA DE REGISTRO
- Material : Concreto
- Dimensió n : 0.45x0.45x0.05
E. DOSIS DE THOR-GEL Y BENTONITA.

- Material : Thor-gel
Compuesto químico resultante que tiene naturaleza coloidal, que se forma cuando se
mezcla en el terreno las soluciones acuosas de sus dos componentes y posee gran
atracció n al agua manteniendo el equilibrio con el agua superficial que lo rodea. 5 Kg.
E. BENTONITA.
- Material : Bentonita
Compuesto químico
4.8.1 SISTEMA DE PROTECCION CONTRA DESCARGAS ATMOSFERICAS.

A.- PARARRAYOS.
El PDC es un pararrayo Ionizante no radiactivo. Principio de funcionamiento.
El Pararrayo PDC, que trabaja bajo el principio de cebado. Este pararrayos se utiliza como el elemento que
induce el trazador ascendente que captura al trazador descendente desde las nubes en la formació n del rayo y
conduce a este hacia el sistema de puesta a tierra, se recomienda una puesta a tierra de baja resistencia (10 Ohm
 No precisa fuente de alimentació n externa.

 No precisa mantenimiento especial.
 Nivel de protecció n clasificado de muy alto.
Especificaciones Técnicas
El Pararrayo PDC, está conformado por un cuerpo có nico esferoide, dieléctricamente separado del asta central o
punta del pararrayos, mediante un nú cleo de alta impedancia, esto permite la formació n del efecto corona, que es
incrementado mediante el dispositivo de cebado HV (High Voltaje), el mismo que es robusto e inmune a fallas.
4.8.3 ESPECIFICACIONES TECNICAS DE SUMINISTRO DE AISLADORES
A.- CONDICIONES DE SERVICIO
Los aisladores a utilizados en la línea primaria, aseguran un adecuado aislamiento para la operació n del sistema
que trabajará a una altitud promedio de 4000 m.s.n.m. y a temperaturas ambientales que oscilan entre los 10ºC y
30ºC.
El diseñ o mecá nico de los aisladores es tal que los esfuerzos debido a la expansió n y la contracció n, en cualquier
parte no ocasione defectos y no deberá n ser afectadas por las condiciones atmosféricas del lugar.
B.- NORMAS APLICABLES
El material cubierto por estas especificaciones, cumplen lo establecido por las prescripciones de las siguientes
Normas, segú n la versió n vigente a la fecha de la convocatoria a licitació n.
ANSI C 29.1 1961 TEST METHODS FOR ELECTRICAL POWER INSULATOR

ANSI C 29.1 1962 WET PROCESS PORCELAIN INSULATORS (SUSPENSION TYPE)
ANSI C 29.2 1971 STANDART SPECIFICATIONS
ANSI C 68.1 MEANSUREMENT OF VOLTAGE IN DIELECTRIC TEST
IEC PUBLICATION 274 METHODS FOR ELECTRIC POWER AND B.S. 153 TEST INSULATOR
SEC PUBLICATION 87 ZINC COATING ON IRON AND STELL
ASTM A. 153 HARDWARE
ANSI C29.11 AISLADORES POLIMERICOS DE GOMA DE SILICON
AISLADORES TIPO PIN CLASE 53-1 ANSI
4.9 ARTEFACTOS DE ILUMINACIÓN:

4.9.1 Memoria Descriptiva:
Las presentes especificaciones cubren los requisitos mínimos que deben cumplirse para completar al
equipamiento de los Artefactos de Iluminació n que se utilizará n en la Institució n Educativa. Es importante cumplir
detalladamente con estas especificaciones, deberá n instalarse exactamente el tipo de lá mparas y luminarias que se
especifican en los planos y en estas especificaciones Técnicas. Ni el constructor, ni el proveedor podrá n cambiar
los tipos de lá mparas y luminarias especificados, sin previa consulta.
El proveedor de estos equipos, ademá s de cumplir con lo indicado en este proyecto, deberá tomar las medidas
necesarias para asegurar que sus equipos, materiales y accesorios sean aptos para operar en las condiciones
climá ticas, de presió n, altura sobre el nivel del mar, etc.
El proveedor de estos equipos, antes de iniciar la instalació n de sus artefactos, deberá verificar con instrumentos
el aislamiento de los circuitos, de encontrar algú n desperfecto deberá comunicarlo al inspector de la obra para su
correcció n.
En el presente proyecto se han considerado los siguientes tipos de iluminació n y lá mparas:

1. ARTEFACTO REJILLA DE ALUMINIO LINEAL (TIPO MLA –A) PARA ADOSAR DE 1.20X 1.20 M. CON BASE
FABRICADA EN PLANCHAS DE ACERO LAMINADAS EN FRIO Y FOSFORIZADAS PARA LA PROTECCION
CONTRA CORROSION, ESMALTADA EN COLOR BLANCO Y SECADAS AL HORNO, CON DIFUSOR
CONSTRUIDO EN PLANCHAS ACRILICA DIFUSA, CON DOS LUMINARIA FLUORESCENTE DE 36/40 W
BALASTRO ELECTRONICO, A/F/P, 220 V, 60 HZ.
2. ARTEFACTO REJILLA DE ALUMINIO LINEAL (TIPO MLA – A) PARA ADOSAR DE 1.20X 1.20 M. CON BASE
FABRICADA EN PLANCHAS DE ACERO LAMINADAS EN FRIO Y FOSFORIZADAS PARA LA PROTECCION
CONTRA CORROSION, ESMALTADA EN COLOR BLANCO Y SECADAS AL HORNO, CON DIFUSOR
CONSTRUIDO EN PLANCHAS ACRILICA DIFUSA, CON DOS LUMINARIA FLUORESCENTE DE 18/40 W
BALASTRO ELECTRONICO, A/F/P, 220 V. 60 HZ.
3. ALPHA SPOT P/EMPOT.H-205 C/EQ.ENCEN.2X18W C/VIDRIO EE.

Estos equipos se caracterizan por su alta eficiencia, calidad y uniformidad de iluminació n sobre el plano de
trabajo, bajo consumo de energía y por proporcionar ademá s un confort visual.
Los diferentes tipos de accesorios que pueden agregarseles, permite integrarlos a cualquier tipo de
arquitectura.
Descripción
Reflector empotrado para lá mparas de halogenuro metá lico o lá mparas ahorradoras compactas, acabado en
aluminio de alta refractancia; difusor de vidrio templado grabado. Equipado con balasto electró nico y 2
lá mparas ahorradoras compactas de 18w.
Sistema ó ptico, el principal componente es su excelente reflector confeccionado de aluminio 99.9%
extrapuro, anodizado con terminació n especular que permite obtener una reflexió n total de 95%.
Gracias a las facetas estampadas en la parte interna del reflector, se logra una iluminació n uniforme y a su
vez optimiza los pará metros de anti-deslumbramiento, para así obtener el má ximo confort visual.
Complemento: Los accesorios y el sistema de suspensió n son los fabricados en plancha de acero,
sometidos a un proceso de fosfatizado, por inmersió n, acabado por aplicació n electrostá tica de pintura en
polvo.
4. LUZ DE EMERGENCIA ARTEFACTO PARA ADOSAR DE CUERPO DE PLANCHA DE ACERO, PINTADO CON
PINTURA ELECTROSTATICA COLOR BLANCO, SECADO AL HORNO, REFLECTORES GIRATORIOS Y
DIRIGIBLES, CON DOS LAMPARAS AHORRADORAS DE 2X16 W, AUTONOMIA DE 0.30 HORAS CON
CARGADOR DE BATERIA INCORPORADO.
5. REFLECTOR ASIMET.INTEG.S/EQ.P/LAMP.300 W RX7S 60HZ.
6. KIT SPOT P/EMPOT.JANUS DICROIC.50W BLANCO 12V S+L

La nueva gama de luminarias empotradas de luz directa de bajo voltaje diseñ ado para la iluminació n de realce, es
la solució n ideal para las diversas exigencias de alumbrado especial tales como museos, galerías de arte,
escaparates y zonas de exposició n en general.
Gracias a los diversos accesorios que llevan permiten variados efectos luminosos.
Estas luminarias utilizan lá mparas haló genas con reflector dicroico. En este tipo de lá mparas el reflector de luz
fría reduce la carga térmica en el haz de la luz, en un 70%; brindando alta intensidad luminosa y excelente
reproducció n cromá tica.
Lleva ademá s un cristal que protege de los efectos dañ inos de la radiació n UV.
Descripció n
Cuerpo fabricado de aluminio en frío, embutido, sometido a un proceso de fosfatizado por inmersió n y
recubierto por pintura en polvo por aplicació n electrostá tica. Sistema de fijació n, consta de muelles de acero que
sirve de enganche de las luminarias con el falso techo.
Utilizan sockets de porcelana eléctrica.
Alternativas
Para lá mparas Haló genas con reflector dicroico en sus diferentes versiones de apertura del haz de iluminació n.
7. FAROLA T/ESFERA E35PO S/DEFL.POLIC.S/EQ.E27, FAROLA PARA POSTE, SIN EQUIPO, INCLUYE SOCKET
E27, SIN DEFLECTOR, SOLO DIFUSOR DE POLICARBONATO DIAMETRO DE SEMIESFERA: 35CM.
8. KIT LUM.PERIMETRAL P/ADOSAR PRISMA P/2LAMP.PL-C 26W.
4.10 TABLEROS DE DISTRIBUCIÓN ELÉCTRICA RIEL DIN:

Estarán formados por dos partes:
A) Gabinete.
B) Interruptores del tipo Riel DIN.
Grado de protecció n IP20
Norma de Fabricació n y Pruebas

IEC, NEMA / ANSI / IEEE
1.0.- Gabinete:
a) Caja
b) Marco y Tapa
c) Riel y Accesorios
a) Caja:
Será n del tipo para empotrar en la pared, construida de fierro galvanizado de 3.0 mm. de espesor, debiendo traer
huecos ciegos en sus costados, de diámetro variados 20 mm., 25 mm., 35 mm., etc., de acuerdo con los alimentadores.
Deberá tener espacio necesario por los cuatro costados para poder hacer todo alambrado en ángulo recto.
b) Marco y Tapa.-
Será n construidos del mismo material que la caja, debiendo estar empernado interiormente a la misma. El marco
llevará una plancha que cubra los interruptores. La tapa debe ser pintada en color gris oscuro, y en relieve debe
llevar la denominació n del tablero.
En la parte interior de la tapa llevará un compartimiento donde se alojará y asegurará firmemente una cartulina
blanca con el Directorio de Circuitos, este Directorio debe ser hecho con letras mayú sculas y ejecutado en imprenta.
Dos copias, igualmente hechas en imprenta, deben ser remitidas al Propietario. Toda pintura será del tipo
electrostá tica.
La puerta llevará chapa y llave, debiendo ser tapa de una sola hoja.
c) Riel y Accesorios.-
La sujeció n de los Interruptores termo magnéticos serán del tipo Riel DIN.
.
Traerá barra para conectar las diferentes tierras de todos los circuitos, estos se harán por medio de tornillos,
debiendo haber uno final para la conexió n a la red de tierra. Los tornillos serán de bronce.
2.0 Interruptores.-
2.1.1.- Interruptor Termo magnético.
Será n del tipo termo magnético, y para fijació n Riel DIN. (No se permitirán las del tipo enchufable)
La conexió n de los alambres debe ser lo más simple y segura, las orejas serán fácilmente accesibles la conexió n
eléctrica debe asegurar que no ocurra la menos pérdida de energía por falsos contactos.
Deben ser del tipo intercambiables, de tal forma que los interruptores puedan ser removidos sin tocar los adyacentes.
El alambrado de los interruptores debe ser hecho por medio de terminales de tornillos con contactos de presió n de
bronce o de fierro galvanizado.
Los interruptores deben llevar claramente marcados las palabras FUERA (OFF) y SOBRE (ON).
Protecció n contra sobrecarga por medio de placa bimetálica y con contactos de aleació n de plata de tal forma que
aseguren un excelente contacto eléctrico disminuyendo la posibilidad de picaduras y quemado. Deben ser
apropiados para trabajar en las condiciones climáticas de la zona donde van a ser instalados.
1.-Trifasicos (para 220 voltios) 60 ciclos por segundo de los rangos 4, 6, 16, 20, 25, 32, 40, y 175 amperios con
10,000 amperios de interrupció n de corriente asimétrica a 220 voltios. Los interruptores bipolares, serán del tipo
de disparo comú n interno de las capacidades indicadas en planos y similares a los fabricados por Merlín Gerain
(ABB).
Interruptores Magneto térmicos Trifásica
2.- Monofasicos (para 220 voltios) 60 ciclos por segundo de los rangos 10,16,20,25,35 amperios con 10,000
amperios de interrupció n de corriente asimétrica a 220 voltios. Los interruptores bipolares, serán del tipo de
disparo comú n interno de las capacidades indicadas en planos y similares a los fabricados por Merlín Gerain (ABB).
Interruptores Magneto térmicos Monofasico
2.1.2.- Interruptor Diferencial.
Se utiliza para proteger a las personas contra los efectos de contactos eléctricos directos e indirectos. Las
características técnicas de los ITD son las siguientes:
- Nú mero de polos: 2 P - 4 P
- Tensió n nominal (Vn): 230/400 Vca
- Tensió n nominal de aislamiento (Vi): 500Vca
- Frecuencia nominal (F): 50/60 Hz
- Corriente nominal (In) a 30°C: 16A, 25A, 40A, 63A, 80A (versió n bipolar) 25A, 40A, 63A
(Versió n tetrapolar)
- Corriente diferencial nominal (IDn): 0.01A ÷ 0.5A
- Tipos: A - AC - S (del tipo A)
- Potencia de interrupció n diferencial (IDm):
1.5KA (tipo A-AC)

0.5KA (tipo S 630 A para In=63 A) - Grado de protecció n en sus bornes: IP20
Secció n máxima de conductor:
Para cable : 25mm2 (4AWG)

Para alambre : 35mm2 (2AWG)
- Nú mero de maniobras: eléctricas 10000 mecánicas 20000
- Temperatura de empleo: -25° a 55° C
- Norma de referencia: CEI EN 61008-1
- Mó dulos din: 2 - 4
En el presente proyecto se utilizara ITD de 4P In = 20 A. 30 mA y ITD de 2P In = 20 A. 30 mA
Interruptores Diferencial Monofasico
4.11. CABLEADO ESTRCURADO.

El sistema de cableado estructurado permitirá la integració n de todos los dispositivos, proveyendo un canal de
comunicació n adecuado a las necesidades actuales y futuras. Este canal deberá ser Categoría 6 de acuerdo a la
EIA/TIA 568B. El sistema de conectorizacion soportado por el Patch Panel y el Jack RJ45 debe ser T568A y
T568B, pero el sistema de conectorizacion utilizado deberá ser T568A.
Las instalaciones se llevará n a cabo en los ambientes del laboratorio de có mputo, laboratorio de electricidad,
aulas de innovació n, biblioteca , secretaria y direcció n de la I.E Amparaes. Para cumplir con éste diseñ o se ha
establecido el uso de la norma EIA/TIA 568B.
4.11.1 CABLEADO HORIZONTAL.

Corresponde al tendido del cable desde el Rack de comunicaciones ubicado en el laboratorio de có mputo hasta
cada estació n de trabajo. El cable utilizado debe cumplir con tener una distancia má xima de hasta 110 metros
desde la terminació n mecá nica del medio en el Rack de comunicaciones hasta la toma de señ al de datos, no se
deben usar empalmes para ningú n tramo en este cableado horizontal.
Los cables será n instalados a través de tubería empotrada de PVC o ABS que permitan llegar hasta cada estació n
de trabajo. Dicha tubería cumplirá n con las especificaciones técnicas necesarias para éste tipo de instalaciones
considerando las normas Internacionales.
4.11.1 MATERIALES PARA CABLEADO ESTRUCTURADO.
A. Cable UTP
El cable UTP es el usado para el tendido del cableado horizontal, el cual no debe exceder de 110 metros desde el
Face Plate hasta el Patch Panel por cada enlace.
 El cable de cobre só lido a utilizarse será UTP (Unshielded Twisted Pair) de Categoría 6, formado por cuatro
pares de hilos trenzados internamente calibre de 23 a 24 AWG, de 100 Ohm.
 El cable debe ser del tipo circular con separació n interna
 PS-ACR positivo a 250 Mhz
 El cable UTP debe soportar frecuencias iguales o superiores a 350MHz
 El cable debe tener aislante de Polietileno de alta densidad y la chaqueta del cable UTP debe ser de PVC o
superior
 Debe cumplir con las pruebas de performance de la EIA/TIA 568 B.2.1 o norma equivalente en el país de
procedencia
 El fabricante del Cable UTP Horizontal deberá contar una certificació n ISO 9001
CAT 5e CAT 6 CAT 6a

MHZ 100 250 500
Ohms 100 100 100
Mbps 100 ~ 622 100 ~ 1000 1000 ~ 10000
B. Conector / Jack RJ45

 Los mó dulos Jack deberá n ser de Categoría 6. Estará n hechos de plá stico de alto impacto reutilizables un
mínimo de 10 veces, para asegurar la inversió n a efectuarse.
 Deberá n ser de 8 posiciones y contar con cuchillas de tipo IDC
 Los contactos deberá n contar con 50 micro pulgadas de oro de acuerdo a la IEC 60603-7 y a la EIA/TIA
568B.2-1.
 Instalables en los Face Plate adosables.
 Instalables en los Patch Panels a ser suministrados.
 Deberá n asegurar la no desconexió n del cable só lido instalado por la parte posterior por jalones imprevistos
para lo cual deberá n contar con una tapa de protecció n sobre las conexiones IDC. En caso de soluciones tipo
110 se deberá incluir una tapa de protecció n sobre las terminaciones 110.
 Nivel de flamabilidad UL 94 GRADO V-0 o norma equivalente en el país de procedencia por un Laboratorio
independiente.
 La forma de conexió n podrá ser con punchadora o a presió n sin herramientas y no debe poner en peligro la
integridad del Jack
 Deberá n contar con una etiqueta que indique conectorizado T568A y T568B pero la configuració n de
conectorizado utilizada será T568A (que es la exigida por el Ministerio para este concurso).
 Deberá n cumplir con la IEC 60603-7 para la respuesta de los conectores a todo el rango de frecuencias
contemplada en la norma EIA/TIA 568B.2.1
 El fabricante de Mó dulos Jacks RJ45 deberá contar una certificació n ISO 9001
JACK CATEGORIA 6
CONECTOR RJ45 CATEGORIA 6
C. CAJA TOMA DE DATOS

 Será de material plástico PVC ó ABS para piso.
 El sistema de canalización debe contemplar una caja metálica 4” x 2” para la fijación del Face Plate
 En caso las cajas sean tipo empotradas, el fabricante deberá indicar cual es el espacio disponible en las canaletas para el
llenado de cables luego de restar el área que ocupa la caja
 Que cumpla con UL 5A y UL 94 Grado V-0 ó norma equivalente en el país de procedencia por un Laboratorio
independiente.
 Esta caja puede ser de diferente marca que el Face Plate o la canalización
 El fabricante de las cajas de montaje deberá contar una certificación ISO 9001
D. FACE PLATE,
• De material metalico.
• Se instalará n tapas de tipo Face Plate de mínimo 2 posiciones sobre cajas plasticas para montaje
• Los Face Plate deberá n poder aplicarse con tornillos o a presió n a la caja 4” X 2”
• Cada puerto del Face Plate debe ser identificado con etiquetas segú n codificació n de la ANSI/TIA/EIA
606A.
• Los Face Plates deberá n contar con una protecció n plá stica transparente para las etiquetas segú n la
ANSI/TIA/EIA 606A.
• Que cumpla con UL 94 Grado V-0 ó norma equivalente en el país de procedencia por un Laboratorio
independiente.
• La caja plá stica para montaje de Face Plate y el Face Plate no será necesario que sea de la misma marca
• El fabricante de los Face Plate deberá contar una certificació n ISO 9001.
E. SWITCH Y PATCH PANEL
Un switch o conmutador es un hub mejorado: tiene las mismas posibilidades de interconexió n que un hub (al
igual que un hub, no impone ninguna restricció n de acceso entre los computadores conectados a sus puertos).
Sin embargo se comporta de un modo má s eficiente reduciendo el trá fico en las redes y el nú mero de colisiones.
Un switch no difunde las tramas Ethernet por todos los puertos, sino que las retransmite só lo por los puertos
necesarios. Por ejemplo, si tenemos un ordenador A en el puerto 3, un ordenador B en el puerto 5 y otro
ordenador C en el 6, y enviamos un mensaje desde A hasta C, el mensaje lo recibirá el switch por el puerto 3 y
só lo lo reenviará por el puerto 6 (un hub lo hubiese reenviado por todos sus puertos).
Cada puerto tiene un buffer o memoria intermedia para almacenar tramas Ethernet.
Puede trabajar con velocidades distintas en sus ramas (autosensing): unas ramas pueden ir a 10 Mbps y otras a
100 Mbps.
Suelen contener 3 diodos luminosos para cada puerto: uno indica si hay señ al (link), otro la velocidad de la
rama (si está encendido es 100 Mbps, apagado es 10 Mbps) y el ú ltimo se enciende si se ha producido una
colisió n en esa rama.
F. PATCH PANEL
• De 24-30 Puertos, los puertos del Patch Panel deben ser jacks de 8 posiciones RJ-45, de tipo IDC, Categoría 6
• Será n para montaje en Rack de 19" y de tipo modular a fin de preservar la inversió n del Proyecto a futuro, que
incluya los 24 Jacks por separado.
• El Patch Panel y los jacks deberá n tener cumplimiento de la TIA/EIA 568B.2-1 y UL 94 Grado V-0 ó norma
equivalente en el país de procedencia por un Laboratorio independiente
• Deben permitir la conectorizacion de los cables en tipo T568A o T568B debiendo mostrarse visualmente la
forma para cada conectorizacion
• Los cables de data UTP conectados por la parte posterior deberá n estar señ alizados en cada extremo con
etiquetas adhesivas resistentes al polvo y humedad, codificados segú n estándares.
• Deberá n contar con una protecció n plá stica transparente para las etiquetas de acuerdo a la ANSI/TIA/EIA
606A.
• Durante su instalació n, se identificará n los puertos con el nú mero de la estació n que corresponda segú n la
nomenclatura que se haya considerado, por lo tanto, el Patch Panel deberá contar con espacio para la
numeració n o que cuenten con identificació n numerada
• El fabricante de los Patch Panel deberá contar una certificació n ISO 9001
G. RACK
• El Rack debe ser para el montaje mediante tornillos de Equipos y elementos de Cableado Estructurado.
• Debe ser del tipo abierto y fijo en pared con sistema lateral pivotante / abisagrada, y sistema de fijació n lateral
de 19'' de ancho segú n está ndares
• Deben contar con perforaciones para el anclaje del Rack a la pared
• El rack debe permitir una capacidad de al menos 4 RU (Unidades de Rack) segú n está ndares. La medida de
profundidad ú til debe ser de al menos 60cm. El postor deberá instalar el Patch Panel y el ordenador y entregar
al Ministerio los tornillos de fijació n para el Switch
• El material de la estructura debe ser acero laminado en frío, rígido, no flexible, con un espesor de al menos
1.5mm, El sistema pivotante debe soportar el peso de todos sus componentes instalados. La terminació n de
superficie debe ser fosfatizada y pintada electrostá ticamente en polvo.
H. SISTEMA DE ORDENAMIENTO DE CABLES.

• Cada Patch Panel debe considerar un ordenador de cables con sistema frontal y sistema posterior para la
sujeció n de cables, este puede ser integrado al Patch panel ó externo, deben contar con ambas tapas (frontal y
posterior)
• Será n para montaje en racks de 19"
• Deberá ser de 1RU de alto, de color negro
• El ordenador puede ser de canaleta ranurada ó de anillos.
• El fabricante de los ordenadores deberá contar una certificació n ISO 9001
I. PATCH CORDS PARA PATCH PANEL.

Los switches se conectará n al Patch Panel con cable UTP flexible, el cual deberá tener las siguientes
características:
• Cable de cobre multifilar, flexible de par trenzado de 23 a 24 AWG, UTP Stranded, Categoría 6, de 4 pares, no
necesariamente del mismo calibre que el Cable UTP Horizontal.
• Deberá cumplir con los está ndares EIA/TIA 568B.2.1,
• Deben ser ensamblados y probados íntegramente en fá brica
• Conector tipo plug de 8 posiciones RJ-45 con capuchas o botas de protecció n o un sistema antienredos en
ambos extremos del cable
• Longitud minima: Dos pies (02’) o Sesenta Centímetros (0.60m)
• Longitud maxima: Tres pies (03’) o Un metro (01m)
• La chaqueta del cable UTP debe ser de PVC o superior
• Los cables de data durante su instalació n, deberá n estar señ alizados en cada extremo con etiquetas adhesivas
resistentes al polvo y humedad, codificados segú n estándares.
• El fabricante de los Patch Cords para estació n de trabajo deberá contar una certificació n ISO 9001
4.12 SISTEMA PROYECTOR MULTIMEDIA.
El Sistema Proyector Multimedia se compone de un proyector de proyecció n, un soporte plegable para montaje al
techo, parlantes de 300W , pantalla Ecran Retractil y amplificador de audio .
Características técnicas de los componentes del Sistema Proyector Multimedia son las siguientes:
1.- Proyector Multimedia
 Tecnología : Display DLP
 Iluminació n : 2800 Lumens
 Contraste : 2200:1
 Resolució n Nativa : 1024x768 (XGA)
 Entradas : RGB, RCA Video, S-Video, Stereo mini jack,
 Salidas : RGB Stereo mini jack
 Compatibilidad de Datos : VGA, SXGA
 Compatibilidad de Video : NTSC/PAL/SECAM/480p/480i/525i/525p.HDTV
 Duració n de Lá mpara : 5000 horas en modo econó mico
 Comunicació n : RS232C; 8 pines x 1 Mouse; 01 x USB
 Suministro Corriente Eléctrica : 10 A 240 vac +/- 10%, 50/60 Hz
 Audio : 2W
 Picture in Picture : Si
 Pantalla Inicial Personalizable : Si

2.- Ecrán
• Pantalla de vinilo Front-lit blanco mate con borde negro de 3 cm. de ancho. Ganancia 1:1. Luminosidad, Angulo de vista
180°, antireflex sirve para cualquier tipo de proyecció n video, PC, transparencias, etc.
• Pantalla en ú nica pieza sin uniones de fá cil limpieza y lavable. Pantalla Graduable a nivel deseado con sistema de freno
interno en el rodillo.
• Soporte metálico octogonal pintado al horno de color negro mate, el soporte es tratado con material antioxidante.
Excelente presentació n.
• Sistema retráctil con rodillo metá lico y resorte acerado interior. Incluye accesorios para fá cil instalació n.
• Producto con 12 meses de Garantía.
• Forma de presentació n: En manga plá stica y caja de cartó n
• Incluye Manual para fácil instalació n
MEDIDAS : 1.80 X 1.80 mts.
3.- Amplificador de Audio
Amplificadores Mezcladores Perfection: DP-MIX, Con 3 entradas para micró fonos (plug), 2 entradas auxiliares
(RCA), prioridad Mic 1.
4.- Parlantes.
 Potencia: 300 W PMPO

 Impedancia: 8 Ohms
 Rango de frecuencia: 50 - 20000 Hz
 Sensibilidad: 88 dB
 Capacitor de 4,7 microfaradios para tweeter
 Cono de polipropileno
 Suspensió n de aire
 Bornes tipo push
 Diámetro de la bobina: 1 pulgada (2,5 cm)
 Imá n 324,8 g (11,6 Oz)
 Dimensiones: 24 cm x 20,3 cm de diá metro interior x 8,2 cm.
5.- Accesorios .
a.- Tapa a pared VGA, Jack 3.5 mm y 3 RCA libres de soldadura
ESPECIFICACIONES TÉCNICAS
Tipo de Puertos
 Conector VGA hembra-hembra.

 Conector Jack 3.5 mm hembra-hembra.
 3 Conectores RCA AV, amarillo, rojo y blanco, hembra-hembra.
Dimensiones
 Tamañ o 69 mm x 114 mm.
b.- Cable 2 RCA/ Stereo
 Especificaciones:
 La resistencia de contacto: 30 max
 Tensió n nominal:/ac dc 125v
 La clasificació n actual:/ac dc 1a
 Voltaje que soporta: ca 250v/1 min
 Resistencia de aislamiento: 100 min
 Temperatura de trabajo:- 25oc ~ +85oc
 De diá metro: 2.1mm*3=6.3mm
 Taponamiento: 3.5mm a 2 rca
 Longitud de cable: 1m
c.- Cable RGB
CABLE VGA VIDEO RGB P/ PC A MONITOR, PROYECTOR
• Cable VGA Macho-Macho de 10 metros de longitud

• Terminaciones Blindadas.
• Compatible con PC, NOTEBOOK, NETBOOK, MAC, Otros.
• Conector DB15 de 15 pines en ambos extremos.
CAPITULO IV.
ESPECIFICACIONES TECNICAS DE MONTAJE
1. INSTALACIONES ELECTRICAS
01.01.- TABLEROS
01.01.01. TABLEROS DE DISTRIBUCION TDG (50 POLOs)

01.01.02. TABLEROS DE DISTRIBUCION TD-01(24 POLOS)
Descripció n Comprende el suministro o instalació n del o los tableros de distribució n, segú n
especificaciones y planos.
Proceso  Se debe ubicar, en lo posible, en paredes de doble fila ó sea de 30 cm de

constructivo espesor, debiendo perforarse esta a una profundidad de 15 cm.
 El nivel superior del tablero se instalará a una altura de 1.8 del piso
terminado, y a no menos de 70 cm del cielo raso.
 En este proyecto los tableros a considerar utilizará n interruptores del tipo
automá tico-termo magnético tipo riel , teniendo un gabinete metá lico con
puerta y chapa y con la respectiva bornera de puesta a tierra.
 El tablero estará formado por:
 CAJA: Será del tipo empotrado en pared, construida de fierro galvanizado de
1/16” de espesor, debiendo traer huecos ciegos de ½”, ¾”, 1”, 1 ¼”, de
acuerdo con los alimentadores.
 MARCO Y TAPA CON CHAPA: Será n del mismo material que la caja de
su respectiva llave y se pintará de gris oscuro. La tapa debe llevar en relieve
marcado la denominació n del tablero.
 INTERRUPTOR GENERAL:
INTERRUPTORES DE ALIMENTADORES Y CIRCUITOS:
 Los interruptores generales termomagnéticos que están ubicados en el
tablero de distribució n tendrá n la capacidad indicada en los diagramas
unifilares, será n tripolares F-F-F-N para la tensió n de 440 V.
 Los interruptores de los circuitos derivados monofá sicos Será n automá ticos
termo magnéticos unipolares y conectados al conductor de fase viva
protecció n contra sobrecargas y cortocircuitos, intercambiables de tal forma
que puedan ser removidos sin tocar los adyacentes, para la tensió n de F-N
220 V.
 Deben tener para fijació n Riel DIN
 El mecanismo de disparo debe ser de “Apertura Libre” de tal forma que no

pueda ser forzado a conectarse mientras subsistan condiciones de
cortocircuito.
 Llevará n claramente marcadas las palabras ON y OFF.
 Estos gabinetes servirá n para los tableros de los tipos:
TD-1,TD-2,TD-3,TD-4,TD-5,TD-6,TD-7,TD-8,TD-9,TD-10,TD-11,TD-12
Medició n de Unidad de Equipo
la partida Medida:
Norma de medició n El computo será por cantidad de piezas e
interruptores indicando las características
generales del tablero, que deberá incluir todos
los elementos que lo integran, de acuerdo a lo
mostrado en los diagramas unifilares de tableros
respectivos..
Forma de Los pagos se realizará n:
pago de la  Previa inspecció n del correcto desarrollo de los trabajos descritos.
partida  Una vez realizadas las verificaciones se procederá a valorizar las piezas para
poder realizar los pagos correspondientes a esta partida.
01.02.- ALIMENTADORES
01.02.01. CABLE 3x10mm2 NHX90+1x10mm2 NHX90(N)

01.02.02. CABLE 3x16mm2 NHX90+1x16mm2 NHX90(N)
01.02.03. CABLE 3x35mm2 N2XH + 1x35mm2 N2XH(N)
NHX Descripció n Consiste en el suministro e instalació n del cableado eléctrico del
circuito conformado por conductores NHX-90,N2XH,NYY.
Ademá s de la mano de obra para completar la partida.
Proceso constructivo  Se procederá a la instalació n de los ductos o canalizaciones
segú n sea el caso, verificando perió dicamente el libre paso
por el ducto a fin de que se pueda desplazar el conductor
con facilidad, los ductos no deben realizar cambios bruscos
de direcció n y en á ngulos menores a 90°.
 La instalació n de los conductores se realizará n después de
revestir los ductos, dejando 150 mm de conductor en cada
salida o caja de empalme.
 No se permitirá empalmes dentro de las tuberías, solo estas
será n en las cajas.
 Es muy recomendable la utilizació n de conductores de
variados colores y los tomaremos en cuenta del siguiente
modo:
 Circuitos de protecció n de color amarillo.
 Circuito de fuerza espacial de color azul
 Circuitos de alumbrado y tomacorrientes color rojo.
 Conductor a tierra neutro del sistema de color blanco.
 Circuitos de alimentació n y sub alimentació n de color negro.
Se utilizará n conductores con las siguientes secciones:
10,16, mm2 NHX-90
35, mm2 N2XH
6, mm2 NYY
Accesorios.
 El material de los conductores será cobre só lido y flexible.
 El aislamiento del tipo NHX para circuitos de alumbrado,
tomacorrientes y alimentadores en general, la temperatura
má xima de operació n será de 60-70 °C.
Medició n de la partida Unidad de Metro Lineal (Ml)
Medida:
Norma de Se medirá la longitud total de conductores
medició n agrupá ndose en partidas diferentes de acuerdo a
sus tipos y características.
Cuando los conductores dentro de las tuberías,
son iguales, su longitud determina, multiplicando
los metros lineales de tubería por el nú mero de
conductores.
Forma de pago de la partida Los pagos se realizará n:
 Previa inspecció n del correcto desarrollo de los trabajos
descritos.
 Una vez realizadas las verificaciones se procederá a
valorizar las piezas para poder realizar los pagos
correspondientes a esta partida.
01.03.- CONDUCTORES Y CABLES

01.03.01. CABLE NH-80 2.5 mm2
01.03.02. CABLE NH-80 4 mm2
01.02.03. CABLE NH-80 10 mm2
01.03.04. CABLE NYY 2x6 mm2
NHX Descripció n Consiste en el suministro e instalació n del cableado eléctrico del
circuito conformado por conductores NH-80,NYY. Ademá s de la
mano de obra para completar la partida.
 La instalació n de los conductores se realizará n después de
revestir los ductos, dejando 150 mm de conductor en cada
salida o caja de empalme.
 No se permitirá empalmes dentro de las tuberías, solo estas
será n en las cajas.
 Es muy recomendable la utilizació n de conductores de
variados colores y los tomaremos en cuenta del siguiente
modo:
 Circuitos de protecció n de color amarillo.
 Circuito de fuerza espacial de color azul
 Circuitos de alumbrado y tomacorrientes color rojo.
 Conductor a tierra neutro del sistema de color blanco.
 Circuitos de alimentació n y sub alimentació n de color negro.
Se utilizará n conductores con las siguientes secciones:
2.5, 4, 10 mm2 NHX-80
6, mm2 NYY
Accesorios.
 El material de los conductores será cobre só lido y flexible.
 El aislamiento del tipo NH-80 para circuitos de alumbrado,
tomacorrientes y alimentadores en general, la temperatura
má xima de operació n será de 60-70 °C.
Medida:
Norma de Se medirá la longitud total de conductores
Cuando los conductores dentro de las tuberías,
son iguales, su longitud determina, multiplicando
los metros lineales de tubería por el nú mero de
conductores.
descritos.
01.04.- TUBERIA EMPOTRADA

01.04.01. TUBERIA PVC SAP 3 / 4”
01.04.02. TUBERIA PVC SAP 1 1 / 4”
01.04.03. TUBERIA PVC SAP 1”
01.04.04. TUBERIA PVC SAP 2”
Descripció n Consiste en el suministro e instalació n de Tubería PVC SAP.
Ademá s de la mano de obra para completar la partida.
 Se utilizará n Tubería con las siguientes secciones:

3 / 4”, 1 ¼”, 2”
Accesorios.

Medida:
Norma de Se medirá la longitud total de Tuberia

descritos.
01.05.- CURVAS Y CONEXIÓN PVC SAP
01.05.01. CURVA PVC SAP 1”

01.05.02. CONEXIÓN A CAJA PVC SAP 1”
01.05.03. CURVA PVC SAP 1 1 / 4”
01.05.04. CONEXIÓN A CAJA PVC SAP 1 1 / 4”
01.05.05. CURVA PVC SAP 2”
01.05.06. CONEXIÓN A CAJA PVC SAP 2”
Descripció n Consiste en el suministro e instalació n de Curva y Conexion PVC
SAP. Ademá s de la mano de obra para completar la partida.
 Se utilizará n curvasy conexiones con las siguientes
secciones:
1”, 1 ¼”, 2”
Accesorios.
Medició n de la partida Unidad de Punto (pto)

Medida:
Norma de Se medirá el numero total de curvas y conexiones

descritos.
01.06.- CAJAS DE PASO
01.06.01. CAJA DE FIERRO GALVANIZADO 100x100x100 mm

Descripció n Se Refiere a la instalació n de las cajas cuadradas de fierro
galvanizado, que se muestran en el plano. Ademá s de la mano de
obra para completar la partida.
Proceso constructivo  Las cajas cuadradas se instalará n en todos los circuitos que
demanden de este, así como para las cajas de paso.
 Las cajas de salida deberá n igualmente ser previstas antes
del vaciado de las lozas cuando su instalació n se en techos.
 Para las salidas en pared se calará la pared a fin de alojar a
las tuberías y cajas de salida.
Medició n de la partida Unidad de Punto

Medida:
Norma de El computo se efectuara por pieza instalada..
medició n
descritos.
valorizar las unidad instalada.
01.07. LAMPARAS Y LUMINARIAS.

01.07.01. FLUORSCENTE RECTO 2x36 W INCLUYE EQUIPOS DE ENCENDIDO.
01.07.02. FLUORSCENTE RECTO 2x18 W INCLUYE EQUIPOS DE ENCENDIDO.
01.07.03. SPOT DICROICO P/EMPOTRAR 50 W.
01.07.04. SPOT P/EMPOTRAR ALPHA SPOT/H-205 2X18 W.
01.07.05. LUMINARIA TIPO FAROLA VAPOR DE SODIO 50 W.
01.07.06. LUMINARIA PERIMETRAL ADOSABLE.
01.07.07. REFLECTOR 300 W.
01.07.08. LUZ DE EMERGENCIA.
Descripció n Se refiere al suministro y colocació n de todo tipo de artefactos a
la salida correspondiente, sea de iluminació n, de señ ales, etc.
incluyendo materiales y obras necesarias para la debida
conexió n a la caja de salida y las pruebas respectivas para el
funcionamiento del artefacto.
Proceso constructivo  Después de la instalació n y montaje de las salidas para
alumbrado con sus respectivos cables se deben instalar los
equipos que se detallan en los planos, estos son:
FLUORSCENTE RECTO 2x36 W INCLUYE EQUIPOS DE

ENCENDIDO.
FLUORSCENTE RECTO 2x18 W INCLUYE EQUIPOS DE
ENCENDIDO.
SPOT DICROICO P/EMPOTRAR 50 W.
SPOT P/EMPOTRAR ALPHA SPOT/H-205 2X18 W.
LUMINARIA TIPO FAROLA VAPOR DE SODIO 50 W.
LUMINARIA PERIMETRAL ADOSABLE.
REFLECTOR 300 W.
LUZ DE EMERGENCIA,
Medició n de la partida Unidad de EQUIPO (EQ.)
Medida:
Norma de El có mputo de los artefactos se efectuará por
medició n cantidad de piezas y por cada tipo, indicando las
características mas notorias.
descritos.
01.08. SALIDA DE CENTRO DE LUZ.

1.08.01 SALIDAS DE CENTRO DE LUZ EN TECHO
Descripció n Se refiere al suministro e instalació n de materiales, para la

salida de alumbrado en el techo, se encuentran indicados en los
planos. En caso de juntas de construcció n , se empleara tuberías
flexibles.
Proceso constructivo  Se utilizará n tubos de PVC-CP para todas las instalaciones y
servicios con los diá metros indicados en los planos de
instalaciones.
 Para unir las tuberías se usará n uniones, codos, bushing,
niples y cajas octogonales, segú n sea la necesidad.
 Se verificará que las tuberías no presenten rajaduras, ni
bordes quebrados.
 Todas las tuberías que se encuentren en techos o pisos
deberá n instalarse antes del vaciado de las lozas
 Para evitar que los terminales de las tuberías se desencajen
de los agujeros troquelados en las cajas, estos deberá n
sujetarse con alambre negro de calibre correspondiente al
N° 12.
 Para evitar que la mezcla del vaciado pueda obstruir los
ductos los terminales de las tuberías deben llenarse con
papel, dejando una cantidad que permita luego del vaciado
retirar la protecció n de papel.
 Las tuberías deben instalarse a una profundidad no menor a
1 pulgada del nivel de piso o techo acabado.
 La parte expuesta o visible de las cajas no deberá estar a

una profundidad mayor de 1 cm. para sujetar
adecuadamente los artefactos que portará n.
Medida:
Norma de También se denomina punto y quedan
medició n comprendidas en él todos los materiales y obras
necesarias para la alimentació n eléctrica desde el
lugar en que el conductor penetre en la
habitació n hasta su salida. Incluyendo apertura
de canales en los muros, perforaciones, tuberías,
tuercas, cajas, etc.

descritos.
valorizar las piezas para realizar los pagos
01.08.02. SALIDA DE LUZ DE EMERGENCIA
Descripció n Se refiere al suministro e instalació n de materiales, para la
salida de alumbrado en la pared. .
Proceso constructivo  Se utilizará n tubos de PVC-CP para todas las instalaciones y
instalaciones.
bordes quebrados.
N° 12.

Medida:

descritos.
01.09.- SALIDAS DE INTERRUPTORES
01.09.01. SALIDAS PARA INTERRUPTOR SIMPLE

Descripció n Se refiere a la instalació n de los interruptores de alumbrado en
la ubicació n en los planos.
Proceso constructivo  Estos instalaremos en forma vertical (perpendicular al piso)
a una altura de 1.4 m, sobre el nivel del piso terminado.
 Se utilizará n tubos de PVC-P para todas las instalaciones y
instalaciones.
bordes quebrados.
N° 12.
Medida:

descritos.
01.09.02. SALIDA PARA INTERRUPTOR DOBLE
instalaciones.
bordes quebrados.
N° 12.
adecuadqamente los artefactos que portará n.
Medida:

descritos.
01.09.03. SALIDA PARA INTERRUPTOR TRIPLE
01.09.04. SALIDA PARA INTERRUPTOR DE CONMUTACION SIMPLE.
 Se utilizará n tubos de PVC-CP para todas las instalaciones y
instalaciones.
bordes quebrados.
N° 12.
Medida:

descritos.
01.09.05. SALIDA PARA TIMBRE
01.09.06. SALIDA PARA CAMPANILLA Y PULSADOR DE TIMBRE.
 Se utilizará n tubos de PVC-CP para todas las instalaciones y
instalaciones.
bordes quebrados.
N° 12.
Medida:

descritos.
01.10.- TOMACORRIENTES.
01.010.01. SALIDA TOMACORRIENTE BIPOLAR SIMPLE C/N LINEA A TIERRA

01.010.02. SALIDA TOMACORRIENTE BIPOLAR DOBLE C/N LINEA A TIERRA
Descripció n Comprende a los puntos que sirven como salidas para
tomacorrientes y que figuran en los planos.
Proceso constructivo  Todos se instalará en forma horizontal al piso terminado,
por lo general se instalará 40 cm por encima de este (eje
medio). Salvo indicació n en plano o leyenda sobretodo los
designados a 1.2 m.
instalaciones.
bordes quebrados.
N° 12.
Medida:

descritos.
01.10.03. SALIDA TOMACORRIENTE BIPOLAR DOBLE EN PISO C/N LINEA A TIERRA
Descripció n Comprende a los puntos que sirven como salidas para
tomacorrientes y que figuran en los planos.
Proceso constructivo  Todos se instalará en forma horizontal al piso terminado,
por lo general se instalará a NPT

instalaciones.
bordes quebrados.
 Todas las tuberías que se encuentren pisos deberá n
instalarse antes del vaciado de las lozas
N° 12.
.
Medida:
necesarias para la alimentació n eléctrica.
Incluyendo apertura de canales en los muros,
perforaciones, tuberías, tuercas, cajas, etc.

descritos.
01.11.- PUESTA A TIERRA Y PARARRAYOS.
01.11.01.- POZO CONEXIÓN A TIERRA
Descripció n Se construirá 14 pozos a tierra como está indicado en los planos
correspondientes y contara con un electrodo de cobre,
conectores a presió n y el pozo de tierra que será excavado de
acuerdo a la longitud del electrodo y rellenado con tierra
cernida, segú n detalle.
Proceso constructivo  Se ubicará n en las á reas libres indicadas en el plano. Se
cavará un forrado en el lugar de 2.70 m de profundidad 1
m2 de á rea de secció n y se instalará los componentes como
se detallan en el plano adjunto.
 Para la instalació n de esta será necesario de los siguientes
materiales:
 Barra de cobre de 2.40 m de longitud y de 5/8” (10 mm) de
diá metro.
 Conductor de cobre de 16 mm2 de secció n
 Ducto de 20 mm de diá metro PVC-CP
 Plataforma de concreto, como se indica en el plano de
detalles.
 Una grapa o conector.
 Tierra cernida
 Sal industrial
 Carbó n vegetal
Medició n de la partida Unidad de Unidad
Medida:
Norma de Se contabilizará el nú mero de pozos a tierra
medició n ejecutados durante la obra.
descritos.
01.11.02. SISTEMA DE PROTECCION PARARRAYOS

Descripció n Se trata del suministro e instalació n del pararrayos para las
descargas eléctricas producto de las tormentas eléctricas. El
pararrayos tipo Ionizante de 80 m. de cobertura se colocara en
el techo del 3er nivel del bloque de aulas, como está indicado en
el plano de I.E-03.
Proceso constructivo  Se trata de izar un poste de fierro de 7m. de dos cuerpos de
3mm de espesor.
 El má stil será sujeto a la parte estructural de la edificació n
mediante los accesorios de anclaje.
En la parte superior se coloca el equipo Ionizante del que
debe bajar un cable desnudo de cobre de 35 mm2 el que es
conectado a tres pozos de tierra.
Medició n de la partida Unidad de Equipo
Medida:
Norma de El có mputo de los artefactos se efectuará por
medició n cantidad de equipos y por cada tipo, indicando
las características má s notorias.
Forma de pago de la partida La cantidad determinada segú n el método de medició n, será
pagada al precio global del contrato, y dicho pago constituirá
compensació n total por el costo de material, equipo, mano de
obra e imprevistos necesarios para completar la partida.
01.12. SALIDA AUDIO PARLANTES Y MICROFONO
01.12.01. SALIDA MICROFONO
01.12.02. SALIDA PARLANTES
Descripción Se refiere a la instalación de 03 parlantes del tipo empotrable
todos los materiales y obras necesarias en cada uno de los
puntos de salida incluye equipo amplificador. Además de la
mano de obra para completar la partida.
Proceso constructivo  Se utilizarán tubos de PVC-P para todas las instalaciones
y servicios con los diámetros indicados en los planos de
instalaciones.
 Para unir las tuberías se usarán uniones, codos, bushing,
niples y cajas octogonales, según sea la necesidad.
deberán instalarse antes del vaciado de las lozas
 Las cajas de salida deberán igualmente ser previstas
antes del vaciado de las lozas cuando su instalación se en
techos.
 Para las salidas en pared se calará la pared a fin de alojar
a las tuberías y cajas de salida.
 Para evitar que los terminales de las tuberías se
desencajen de los agujeros troquelados en las cajas, estos
deberán sujetarse con alambre negro de calibre
correspondiente al N° 12.
papel, dejando una cantidad que permita luego del
vaciado retirar la protección de papel.
 Las tuberías deben instalarse a una profundidad no
menor a 1 pulgada del nivel de piso o techo acabado.
adecuadamente los artefactos que portarán
 Se instalara el conductor flexiplast mellizo para alimentar
a los parlantes.
 Se instalara la placa conector RCA DE AUDIO.
 Se implementara el equipo amplificador de sonido stereo
de 300 W. 8 ohm.
Medición de la partida Unidad de Punto

Medida:
Norma de El cómputo se efectuará contando la cantidad
medición de puntos
Base de Pago.- La cantidad determinada según
el método de medición, será pagada al precio
unitario del contrato, y dicho pago constituirá
compensación total por el costo de material,
equipo, mano de obra e imprevistos necesarios
para completar la partida.
.
Forma de pago de la partida La cantidad determinada según el método de medición, será
pagada al precio unitario del contrato, y dicho pago
constituirá compensación total por el costo de material,
equipo, mano de obra e imprevistos necesarios para
completar la partida.
01.13. SALIDA PARA EQUIPO PROYECTOR MULTIMEDIA, ECRAN Y OTROS
01.13.01. SALIDA PARA EQUIPO PROYECTOR MULTIMEDIA

Descripción Se refiere a la instalación ·de la Red para transmisión de señal de vídeo en
formato VGA en captación (de ordenadores) y proyección. En el Laboratorio
de Computo y Aula de Innovaciones. Incluye materiales y equipos.
Además de la mano de obra para completar la partida.
Proceso  Se utilizarán tubos de PVC-P para todas las instalaciones y servicios
constructivo con los diámetros indicados en los planos de instalaciones.
 Para unir las tuberías se usarán uniones, codos, bushing, niples y
cajas octogonales, según sea la necesidad.
 Todas las tuberías que se encuentren en techos o pisos deberán
instalarse antes del vaciado de las lozas
 Las cajas de salida deberán igualmente ser previstas antes del vaciado
de las lozas cuando su instalación se en techos.
 Para las salidas en pared se calará la pared a fin de alojar a las
tuberías y cajas de salida.
 Para evitar que los terminales de las tuberías se desencajen de los
agujeros troquelados en las cajas, estos deberán sujetarse con alambre
negro de calibre correspondiente al N° 12.
 Para evitar que la mezcla del vaciado pueda obstruir los ductos los
terminales de las tuberías deben llenarse con papel, dejando una
cantidad que permita luego del vaciado retirar la protección de papel.
 Las tuberías deben instalarse a una profundidad no menor a 1
pulgada del nivel de piso o techo acabado.
 La parte expuesta o visible de las cajas no deberá estar a una
profundidad mayor de 1 cm. para sujetar adecuadamente los
artefactos que portarán.
 A la hora de instalar un proyector hay que tener en cuenta la distancia

a la que se tiene que instalar y la altura respecto a la pantalla de
proyección o pizarra digital interactiva
 Si el techo es normal se harán los agujeros en el mismo techo, si

encontramos que existe un falso techo, en este caso lo mejor es utilizar
un soporte de gran altura, realizar los agujeros en el techo real y hacer
un agujero en el falso techo por donde introduciremos el soporte del
proyector una vez sujetado en el techo real.
 Se instalara la placa conector VGA/RGB.
 Se implementara el equipo proyector de video como está especificado.
Medición de la Unidad de Global

partida Medida:
Norma de El cómputo se efectuará contando la cantidad de
medición puntos
Base de Pago.- La cantidad determinada según el
método de medición, será pagada al precio global del
contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e
imprevistos necesarios para completar la partida.
.
Forma de pago La cantidad determinada según el método de medición, será pagada al
de la partida precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
01.14. SALIDA PARA TELEFONIA Y RED DE DATOS.

01.14.01. SALIDA PARA TELEFONO
01.14.01. SALIDA PARA RED DE DATOS
Descripción Extensión del trabajo.- Comprende todos los accesorios de
salida para cada tipo de uso incluye conductores y todos los
materiales y obras necesarios entre cada uno de los puntos de
salida.
Proceso constructivo  Se utilizarán tuberia para cableado con las dimensiones
indicados en los planos de instalaciones.
 Para unir las tuberias se usarán uniones, curvas , , según
sea la necesidad.
 Se verificará que las tuberias no presenten rajaduras, ni
bordes quebrados.
 Todas las tuberias que se encuentren en pared o pisos
deberán instalarse antes del vaciado de las lozas
 Las cajas de salida deberán igualmente ser previstas
antes del vaciado de las lozas cuando su instalación se en
techos.
 Para las salidas en pared o piso se calará la pared o piso
a fin de alojar a la tuberia y cajas de salida.
 La tuberia deben instalar se a una profundidad no menor
a 1 pulgada del nivel de piso.
adecuadamente los artefactos que portarán.
Medición de la partida Unidad de Punto
Medida:
Norma de El cómputo se efectuará contando la cantidad
medición de puntos
Base de Pago.- La cantidad determinada según
el método de medición, será pagada al precio
compensación total por el costo de material,
.
Forma de pago de la partida La cantidad determinada según el método de medición, será
pagada al precio unitario del contrato, y dicho pago
constituirá compensación total por el costo de material,
equipo, mano de obra e imprevistos necesarios para
01.16.- SALIDA DE SENSOR DE HUMO
01.11.01. SALIDA SENSOR DE HUMO

Descripció n Se refiere a la instalació n de los detectores de humo Autó nomos
con alimentació n de batería o 220 voltios segú n la distribució n
indicada en los plano. Ademá s de la mano de obra para
Proceso constructivo  Se mide la distancia entre los hoyos de la montura y la parte
trasera de la montura de la escuadra.
 Marca la misma distancia en el lugar que se indica para
colocar el detector.
 Taladra pequeñ os hoyos en las marcas.
 Sujeta la escuadra de montura a la superficie deseada con
tornillos
 Monta el resto del detector en la escuadra
 Realizar la conexió n a la salida de tomacorrientes mas
pró xima segú n detalle de plano.
Medida:
Norma de El có mputo se efectuará contando la cantidad de
medició n puntos
Base de Pago.- La cantidad determinada segú n el
método de medició n, será pagada al precio
compensació n total por el costo de material,
.
Forma de pago de la partida La cantidad determinada segú n el método de medició n, será
pagada al precio unitario del contrato, y dicho pago constituirá
compensació n total por el costo de material, equipo, mano de
01.17.- PRUEBA Y PUESTA EN SERVICIO
01.12.01. PRUEBAS Y PUESTA EN SERVICIO

Descripció n Esta partida se refiere a las pruebas eléctricas que se hará n a los
circutios eléctricos una vez concluidos, tanto desergenizadas y
sin artefactos como energizados y/o con artefactos, conforme a
los estipulado vigente al momento de las mismas.
Medició n de la partida Unidad de Und.
Medida:
Norma de
medició n
Forma de pago de la partida El pago se hará por unidad de medida y precio unitario definido
en el presupuesto, y previa aprobació n del supervisor quien
velará por la correcta ejecució n; dicho pago constituirá
compensació n total por el costo de materiales, equipo, mano de
14. INSPECCIÓN ELÉCTRICA Y PRUEBA
14.1 GENERALIDADES
Las siguientes pruebas, inspecció n y funcionamiento del equipo eléctrico e instalació n se hará n para
demostrar que funcionará n como lo diseñ ado, conforme a la intenció n de los diseñ os y de las
especificaciones, tener aislamiento adecuado y accesorios de seguridad que no representen peligro para el
personal.
La inspecció n y prueba se realizará a satisfacció n del Supervisor quien coordinará el programa. Todos los
sistemas, equipo y accesorios será n inspeccionados por buena apariencia, limpieza y mano de obra. El
equipo debe estar sin polvo, desechos, humedad, aceite, químicos y otros elementos dañ inos.
Cualquier evidencia de defectos mecá nicos o dañ os a los accesorios del equipo eléctrico principal será n
informados al Supervisor.
El equipo eléctrico puede ser operado só lo con aprobació n previa del supervisor. Esta restricció n incluye
la verificació n de los motores eléctricos para rotació n.
El Supervisor proveerá todos los instrumentos y equipo necesario debidamente calibrado, al responsable
se le dará todo lo necesario para que pueda realizar las pruebas descritas en los siguientes pá rrafos.
14.2 ENERGIZACION DEL EQUIPO PRINCIPAL
Todo el equipo, tableros, paneles de control y de instrumentos, será inicialmente energizado con la
presencia del Ingeniero Supervisor.
La aceptació n final no só lo dependerá de la disponibilidad del equipo, determinada por las pruebas, sino
dependerá de pruebas completas en todo el equipo para mostrar que el equipo realizará las funciones
para las que fue designado.
El Contratista será responsable de todas las reparaciones y subsanaciones que se deban hacer a las
instalaciones dañ adas, causadas por su personal, si lo hace en forma diferente a lo especificado.
14.2.1 TABLEROS DE DISTRIBUCION – INSPECCION

Verificar lo siguiente:
Todas las partes del conjunto deben estar libres de polvo, desechos de metal, alambres cortados,
tornillos, ferretería y otros.
El completo ensamble de todas las partes.
Que las unidades que han sido seccionadas debido al embarque. Las secciones adyacentes hayan sido
debidamente empernadas juntas y que todas las principales barras colectoras, las barras a tierra, las
barras de neutro y los cables de control hayan sido reconectados.
Que los pernos de las conexiones de las barras colectoras estén apretadas y los tornillos en los bloques
terminales de conexió n de alambres estén apretados.
Los aisladores y los soportes de las barras por suciedad, rajaduras y dañ os.
Que el cableado eléctrico y sus componentes en cada compartimiento estén de acuerdo con los diagramas
de cableado.
El rango debido de los elementos térmicos de sobrecarga para la protecció n de motores.
Las placas de los compartimentos.
La terminació n y ajuste de todos los cables exteriores.
Las conexiones de los cables a tierra.
Que todas las conexiones temporales hayan sido removidas.
Pruebas Desernergizado
Con la línea de entrada y los interruptores del alimentador abiertos, la prueba de la resistencia de
aislamiento de la principal barra colectora con un probador de aislamiento de 500 voltios, será como
sigue:
a) Fase a fase.
b) Fase a tierra.
Anotar los valores de resistencia y datos del instrumento en hojas de datos de prueba.
Pruebas Energizado
La secuencia de fases de la línea de entrada.
El funcionamiento de los interruptores de control y de las luces indicadoras.
El funcionamiento de los enclavamientos eléctricos.

Especificaciones Tecnicas Instalaciones Electricas

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Especificaciones Tecnicas Instalaciones Electricas

Cargado por

Copyright:

Formatos disponibles

ESPECIFICACIONES TECNICAS DE SUMINISTRO

2. EXTENSIÓN DE LA ESPECIFICACIÓN TÉCNICA

3.1 CONDICIONES AMBIENTALES

Altura sobre el nivel del mar : 4200.00 m

4.2.1 TUBERIAS DE PVC Y ACCESORIOS

4.2.2 CURVAS, UNIONES Y TERMINALES

Conexiones a Caja de PVC

Serán de PVC para unir las tuberías donde sean requeridas.

- Todas las salidas para derivaciones ó

- Las cajas para derivaciones

- Las cajas de empalme ó de traspaso

Cajas de FºGº Tipo 1 será n de las siguientes dimensiones 100x100x100 mm

4.4 SOPORTES Y ACCESORIOS

TOMACORRIENTE EN PISO CENTRO DE COMPUTO NIVEL PRIMARIO.

4.7.1 CONDUCTORES NH-80

Conductor de cobre electrolítico recocido, só lido o cableado. Aislamiento de compuesto termoestable no

TABLA DE DATOS TECNICOS NH - 80

4.7.2 CONDUCTORES NHX-90

Conductor de cobre electrolítico recocido, só lido o cableado. Aislamiento de compuesto termoestable no

NTP 370.252, IEC 60754-2, IEC 60332-3 CAT. C

4 7 0.84 2.44 0.8 4.0 48 4.61 45 34

16 7 1.69 4.67 1.1 6.9 174 1.15 124 85

95 19 2.51 11.55 1.4 14.4 942 0.193 375 242

300 37 3.22 20.73 2 24.7 2959 0.0601 767 462

4.7.3 CONDUCTORES N2XH

de haló genos, ademá s de una alta retardancia a la llama.

IEC 60754-2, IEC 60332-3 CAT. A, NTP-IEC 60502-1

TABLA DE DATOS TECNICOS N2XH

CALIBRE N° ESPESORES DIAMET PESO CAPACIDAD DE CORRIENTE

4.8 SISTEMA DE PROTECCION A TIERRA Y PARARRAYOS.

A.- NORMAS APLICABLES

B.- ELECTRODO DE PUESTA A TIERRA

VARRILLA DE COBRE DE 5/8” diámetro.

E. DOSIS DE THOR-GEL Y BENTONITA.

4.8.1 SISTEMA DE PROTECCION CONTRA DESCARGAS ATMOSFERICAS.

El PDC es un pararrayo Ionizante no radiactivo. Principio de funcionamiento.

 No precisa fuente de alimentació n externa.

4.8.3 ESPECIFICACIONES TECNICAS DE SUMINISTRO DE AISLADORES

A.- CONDICIONES DE SERVICIO

B.- NORMAS APLICABLES

ANSI C 29.1 1961 TEST METHODS FOR ELECTRICAL POWER INSULATOR

AISLADORES TIPO PIN CLASE 53-1 ANSI

4.9 ARTEFACTOS DE ILUMINACIÓN:

En el presente proyecto se han considerado los siguientes tipos de iluminació n y lá mparas:

3. ALPHA SPOT P/EMPOT.H-205 C/EQ.ENCEN.2X18W C/VIDRIO EE.

5. REFLECTOR ASIMET.INTEG.S/EQ.P/LAMP.300 W RX7S 60HZ.

6. KIT SPOT P/EMPOT.JANUS DICROIC.50W BLANCO 12V S+L

Utilizan sockets de porcelana eléctrica.

8. KIT LUM.PERIMETRAL P/ADOSAR PRISMA P/2LAMP.PL-C 26W.

4.10 TABLEROS DE DISTRIBUCIÓN ELÉCTRICA RIEL DIN:

Grado de protecció n IP20

Norma de Fabricació n y Pruebas

Interruptores Magneto térmicos Trifásica

Interruptores Magneto térmicos Monofasico

2.1.2.- Interruptor Diferencial.

1.5KA (tipo A-AC)

Secció n máxima de conductor:

Para cable : 25mm2 (4AWG)

En el presente proyecto se utilizara ITD de 4P In = 20 A. 30 mA y ITD de 2P In = 20 A. 30 mA

Interruptores Diferencial Monofasico

4.11. CABLEADO ESTRCURADO.

4.11.1 CABLEADO HORIZONTAL.

4.11.1 MATERIALES PARA CABLEADO ESTRUCTURADO.
