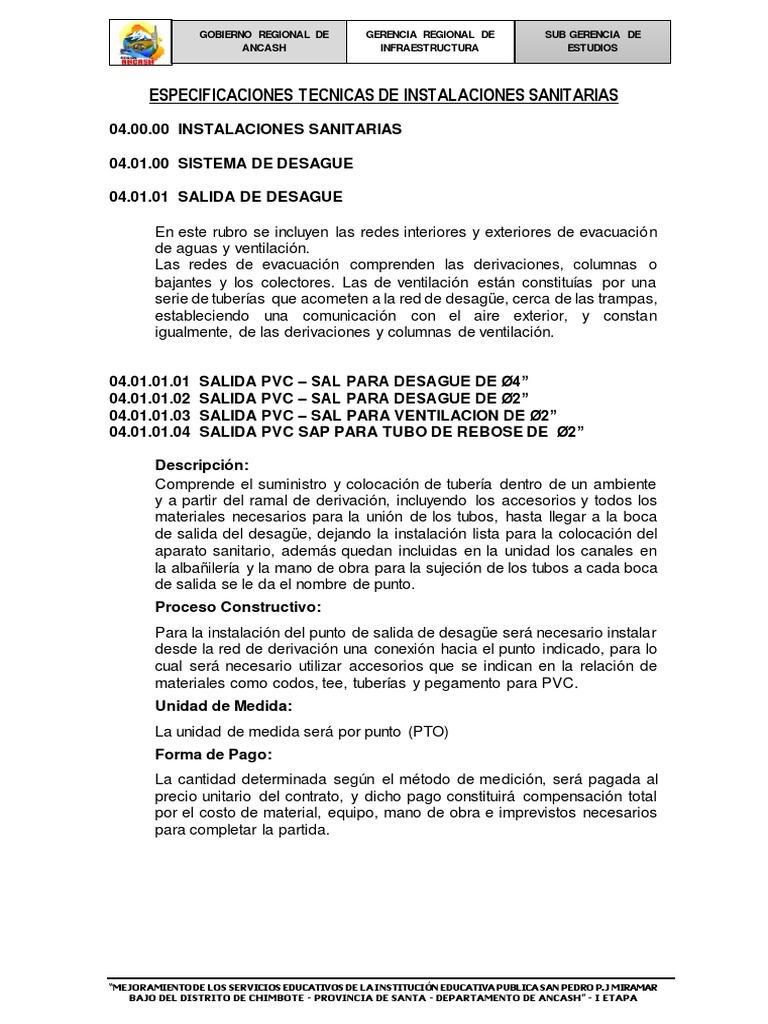

Descripción:
Comprende el suministro y colocación de tubería dentro de un ambiente
y a partir del ramal de derivación, incluyendo los accesorios y todos los
materiales necesarios para la unión de los tubos, hasta llegar a la boca
de salida del desagüe, dejando la instalación lista para la colocación del
aparato sanitario, además quedan incluidas en la unidad los canales en
la albañilería y la mano de obra para la sujeción de los tubos a cada boca
de salida se le da el nombre de punto.
Proceso Constructivo:
Para la instalación del punto de salida de desagüe será necesario instalar
desde la red de derivación una conexión hacia el punto indicado, para lo
cual será necesario utilizar accesorios que se indican en la relación de
materiales como codos, tee, tuberías y pegamento para PVC.
Unidad de Medida:
La unidad de medida será por punto (PTO)
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.
“M EJO RA MIENTO DE LO S SERV ICIOS EDUCATIV OS DE LA INSTITUCIÓN EDUCATIVA P UBLICA SAN P EDRO P.J M IRAMAR
BA JO DEL DIST RIT O DE C H IM BO T E - P RO V INC IA DE SA NT A - DEP A RT A M ENT O DE A NC A SH ” - I ET A P A
GOBIERNO REGIONAL DE GERENCIA REGIONAL DE SUB GERENCIA DE
ANCASH INFRAESTRUCTURA ESTUDIOS
Proceso Constructivo:
Para proceder a la instalación de la tubería se tendrá en consideración
que no presenten abolladuras, rajaduras, debe estar exentas de
materiales extraños en su interior
Para que las aguas servidas puedan discurrir por las tuberías y
accesorios, es necesario darles cierta inclinación, hacia el colector
general. Las pendientes están dadas en porcentaje, las que de no figurar
en los planos, se deben optar las siguientes:
Para tuberías de 2” de diámetro 2%
Para tuberías de 4” de diámetro 1.0%
Instalaciones bajo tierra
La tubería de PVC para desagüe, debe ir instalada sobre el terreno
convenientemente compactado, el relleno debe ejecutarse con tierra libre
de piedras y por capas de 20 cm. regada y compactada.
Instalación en losas
Las instalaciones del desagüe, se harán dentro de las losas, si no hay
indicación expresa en los planos. Se tendrá especial cuidado en ejecutar
el taponeado de las salidas en la paralización de los trabajos. Las pruebas
hidráulicas, se llevan a efecto, antes del vaceado de la losa o aligerado,
según sea el caso.
Instalación en muros
En la construcción de muros debe dejarse canaletas, de acuerdo con el
diámetro de la tubería, con + 1 o 2 cm. de sobre ancho, posteriormente a
la instalación y probado de la tubería, se rellenará con concreto el espacio
correspondiente, quedando la tubería completamente empotrada. No esta
permitido ejecutar el picado del muro para empotrar la tubería.
Prueba de la tubería
Toda la instalación del sistema de desagüe, debe ser probada para
constatar que ha sido ejecutada a entera satisfacción. Las pruebas
pueden ser parciales, pero siempre habrá una prueba general.
Una vez ejecutada la instalación de la tubería de desagüe, se procederá
a taponear las salidas, se llenará con agua, debiendo permanecer por un
“M EJO RA MIENTO DE LO S SERV ICIOS EDUCATIV OS DE LA INSTITUCIÓN EDUCATIVA P UBLICA SAN P EDRO P.J M IRAMAR
BA JO DEL DIST RIT O DE C H IM BO T E - P RO V INC IA DE SA NT A - DEP A RT A M ENT O DE A NC A SH ” - I ET A P A
GOBIERNO REGIONAL DE GERENCIA REGIONAL DE SUB GERENCIA DE
ANCASH INFRAESTRUCTURA ESTUDIOS
Unidad de Medida:
La unidad de medida será por metro (M)
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación
total por el costo de material, equipo, mano de obra e imprevistos
necesarios para completar la partida.
Descripción:
Comprende el suministro y colocación de los accesorios de desagüe, los
cuales deben ser de una marca reconocida y serán fabricados de una sola
pieza y no debe tener defectos en su estructura, deberán presentar una
superficie lisa.
Proceso Constructivo:
Se instalarán los accesorios empalmándose a la respectiva tubería de
derivación de desagüe.
Unidad de Medida:
La unidad de medida será por Pieza (Pza.)
“M EJO RA MIENTO DE LO S SERV ICIOS EDUCATIV OS DE LA INSTITUCIÓN EDUCATIVA P UBLICA SAN P EDRO P.J M IRAMAR
BA JO DEL DIST RIT O DE C H IM BO T E - P RO V INC IA DE SA NT A - DEP A RT A M ENT O DE A NC A SH ” - I ET A P A
GOBIERNO REGIONAL DE GERENCIA REGIONAL DE SUB GERENCIA DE
ANCASH INFRAESTRUCTURA ESTUDIOS
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación
total por el costo de material, equipo, mano de obra e imprevistos
necesarios para completar la partida.
Descripción:
Comprende el suministro y colocación de registros de bronce roscado y
con ranura de 2” para limpieza e inspección de la línea de desagüe,
estos serán ubicados en el piso.
Proceso Constructivo:
Necesariamente tiene que ser de bronce, con tapa roscada y con ranura,
para ser removida con desarmador, se engrasará la rosca, antes de
proceder a su instalación y esta, debe quedar a ras del piso, en los
lugares indicados en los planos.
Unidad de Medida:
Forma de Pago:
Descripción:
“M EJO RA MIENTO DE LO S SERV ICIOS EDUCATIV OS DE LA INSTITUCIÓN EDUCATIVA P UBLICA SAN P EDRO P.J M IRAMAR
BA JO DEL DIST RIT O DE C H IM BO T E - P RO V INC IA DE SA NT A - DEP A RT A M ENT O DE A NC A SH ” - I ET A P A
GOBIERNO REGIONAL DE GERENCIA REGIONAL DE SUB GERENCIA DE
ANCASH INFRAESTRUCTURA ESTUDIOS
Proceso Constructivo:
Unidad de Medida:
La unidad de medida será por Pieza (Pza.)
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos
necesarios para completar la partida.
Proceso Constructivo:
Se instalarán los accesorios empalmándose a la respectiva tubería de
derivación de agua.
Unidad de Medida:
La unidad de medida será por Pieza (Pza.)
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.
Descripción:
Son espacios abiertos hacia el exterior, protegidos por tapas de concreto
según diseño, que dejan visible la tubería, sirviendo para inspeccionar y
desatorar en caso de obstrucciones en el flujo del desagüe.
“M EJO RA MIENTO DE LO S SERV ICIOS EDUCATIV OS DE LA INSTITUCIÓN EDUCATIVA P UBLICA SAN P EDRO P.J M IRAMAR
BA JO DEL DIST RIT O DE C H IM BO T E - P RO V INC IA DE SA NT A - DEP A RT A M ENT O DE A NC A SH ” - I ET A P A
GOBIERNO REGIONAL DE GERENCIA REGIONAL DE SUB GERENCIA DE
ANCASH INFRAESTRUCTURA ESTUDIOS
Proceso Constructivo:
Sobre terreno convenientemente compactado se ejecutará un solado de
concreto en proporción de cemento hormigón 1:8 de 5 cm. de espesor;
sobre el cual se construirá la caja de registro y debe ser íntegramente
tarrajeada y planchada con arena fina en proporción 1:4 , las esquinas
interiores deben ser cóncavas, en el fondo llevarán una media caña
convenientemente conformada con el diámetro de las tuberías
concurrentes.
La tapa será de concreto armado con mezcla cemento-arena y piedra
chancada f`c=140 Kg/cm2 de 7cm de espesor, llevara armadura de malla
de Fº de ¼” de diámetro para las tapas, 5 varillas en un sentido y 3 en el
otro, en un mismo plano deberán llevar en ambos casos dos agarraderas
con varillas de 3/8” de diámetro las que quedarán enrasadas en la cara
superior de la tapa, la que será frotachada y con los bordes boleados en
un radio de 0.5cm.
Las cajas de registro cuya ubicación quede en veredas tendrán tapas de
concreto, las cajas de registro cuya ubicación este en ambientes
cubiertos podrán ser con marco y tapa con perfiles metálicos rellenados
con el mismo material de los pisos adyacentes, convenientemente
fraguadas, de forma que sea una sola pieza, el perfil de la tapa con su
relleno.
Unidad de Medida:
La unidad de medida será por Pieza (Pza.)
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.
Descripción:
En este rubro se incluyen las redes de agua fría desde el punto de
abastecimiento o conexión domiciliaria hasta los puntos de salida de
aparatos u otros aditamentos.
Materiales:
Las tuberías para agua potable, correspondientes a estas
especificaciones, serán de Policloruro de vinilo rígido para agua, con una
presión mínima de trabajo de 10 kg/cm2 a 20°C con uniones de rosca
fabricadas de acuerdo a las normas ITINTEC 399-001/67 – 399-002-75-
399-019.
“M EJO RA MIENTO DE LO S SERV ICIOS EDUCATIV OS DE LA INSTITUCIÓN EDUCATIVA P UBLICA SAN P EDRO P.J M IRAMAR
BA JO DEL DIST RIT O DE C H IM BO T E - P RO V INC IA DE SA NT A - DEP A RT A M ENT O DE A NC A SH ” - I ET A P A
GOBIERNO REGIONAL DE GERENCIA REGIONAL DE SUB GERENCIA DE
ANCASH INFRAESTRUCTURA ESTUDIOS
Descripción:
Comprende el trazo, suministro y colocación de tuberías, la colocación de
accesorios y todo los materiales necesarios para la unión de tuberías de
las redes de agua, desde el límite establecido por los muros y/o válvulas
que contiene el ambiente o el empalme con las montantes a la red troncal,
incluyendo columnas y bajantes hasta el medidor, cisterna y tanque
elevado. Además, comprende los canales en la albañilería y la mano de
obra para la sujeción de tubos.
Comprende el suministro y colocación de tuberías de distribución, la
colocación de accesorios y todos los materiales necesarios para la unión
de los tubos desde el lugar donde entran a una habitación hasta su
conexión con la red de alimentación.
Proceso Constructivo:
Las tuberías deberán ser instaladas en lugares preparados para tal fin. La
instalación de las tuberías se realiza con juntas llamadas uniones, estas
a su vez se unirán con pegamento para tuberías PVC-SAL.
Unidad de Medida:
La unidad de medida será por metro (M)
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.
“M EJO RA MIENTO DE LO S SERV ICIOS EDUCATIV OS DE LA INSTITUCIÓN EDUCATIVA P UBLICA SAN P EDRO P.J M IRAMAR
BA JO DEL DIST RIT O DE C H IM BO T E - P RO V INC IA DE SA NT A - DEP A RT A M ENT O DE A NC A SH ” - I ET A P A
GOBIERNO REGIONAL DE GERENCIA REGIONAL DE SUB GERENCIA DE
ANCASH INFRAESTRUCTURA ESTUDIOS
Descripción:
Comprende el suministro y colocación de los accesorios de agua, los
cuales deben ser de una marca reconocida y serán fabricados de una sola
pieza y no debe tener defectos en su estructura, deberán presentar una
superficie lisa.
Proceso Constructivo:
Se instalarán los accesorios empalmándose a la respectiva tubería de
derivación de agua.
Unidad de Medida:
La unidad de medida será por Pieza (Pza.)
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.
Proceso Constructivo:
Se instalarán los accesorios empalmándose a la respectiva tubería de
derivación de agua.
Unidad de Medida:
La unidad de medida será por Unidad (UND)
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.
“M EJO RA MIENTO DE LO S SERV ICIOS EDUCATIV OS DE LA INSTITUCIÓN EDUCATIVA P UBLICA SAN P EDRO P.J M IRAMAR
BA JO DEL DIST RIT O DE C H IM BO T E - P RO V INC IA DE SA NT A - DEP A RT A M ENT O DE A NC A SH ” - I ET A P A
GOBIERNO REGIONAL DE GERENCIA REGIONAL DE SUB GERENCIA DE
ANCASH INFRAESTRUCTURA ESTUDIOS
Descripción:
Comprende el suministro y colocación de todos los mecanismos o
elementos que cierran o regulan el paso del agua.
Proceso Constructivo:
Para la colocación de las válvulas se tiene que realizar el siguiente
procedimiento:
Las válvulas para la interrupción de los servicios deben ubicarse con
preferencia en muros, para lo cual la línea debe ser trasladado hacia el
punto donde se ubicará la válvula, en este punto se instalarán los
accesorios (codos, uniones universales y la válvula de compuerta), para
que dicha válvula sea retirada con facilidad en caso de una reparación o
avería, estas deben estar ubicados en nichos y protegidas con una caja
metálica y instalada entre 02 uniones universales la válvula debe ubicarse
a 0.10m s.n.p.t.
Las uniones entre tubería o tubos con accesorios de cobre serán hechas
con soldadura de aleación de 90% de estaño, 5% de plata, 5% de cobre.
Antes de soldado se lijarán y limpiarán las partes a ser unidas..
Unidad de Medida:
La unidad de medida será por Pieza (Pza)
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.
“M EJO RA MIENTO DE LO S SERV ICIOS EDUCATIV OS DE LA INSTITUCIÓN EDUCATIVA P UBLICA SAN P EDRO P.J M IRAMAR
BA JO DEL DIST RIT O DE C H IM BO T E - P RO V INC IA DE SA NT A - DEP A RT A M ENT O DE A NC A SH ” - I ET A P A
GOBIERNO REGIONAL DE GERENCIA REGIONAL DE SUB GERENCIA DE
ANCASH INFRAESTRUCTURA ESTUDIOS
Descripción:
Son espacios abiertos hacia el exterior, protegidos por tapas de concreto
según diseño, que dejan visible la tubería, sirviendo para inspeccionar y
desatorar en caso de obstrucciones en el flujo del desagüe.
Proceso Constructivo:
Sobre terreno convenientemente compactado se ejecutará un solado de
concreto en proporción de cemento hormigón 1:8 de 5 cm. de espesor;
sobre el cual se construirá la caja de registro y debe ser íntegramente
tarrajeada y planchada con arena fina en proporción 1:4 , las esquinas
interiores deben ser cóncavas, en el fondo llevarán una media caña
convenientemente conformada con el diámetro de las tuberías
concurrentes.
La tapa será de concreto armado con mezcla cemento-arena y piedra
chancada f`c=140 Kg/cm2 de 7cm de espesor, llevara armadura de malla
de Fº de ¼” de diámetro para las tapas, 5 varillas en un sentido y 3 en el
otro, en un mismo plano deberán llevar en ambos casos dos agarraderas
con varillas de 3/8” de diámetro las que quedarán enrasadas en la cara
superior de la tapa, la que será frotachada y con los bordes boleados en
un radio de 0.5cm.
Las cajas de registro cuya ubicación quede en veredas tendrán tapas de
concreto, las cajas de registro cuya ubicación este en ambientes
cubiertos podrán ser con marco y tapa con perfiles metálicos rellenados
con el mismo material de los pisos adyacentes, convenientemente
fraguadas, de forma que sea una sola pieza, el perfil de la tapa con su
relleno.
Unidad de Medida:
La unidad de medida será por Pieza (Pza.)
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.
“M EJO RA MIENTO DE LO S SERV ICIOS EDUCATIV OS DE LA INSTITUCIÓN EDUCATIVA P UBLICA SAN P EDRO P.J M IRAMAR
BA JO DEL DIST RIT O DE C H IM BO T E - P RO V INC IA DE SA NT A - DEP A RT A M ENT O DE A NC A SH ” - I ET A P A
GOBIERNO REGIONAL DE GERENCIA REGIONAL DE SUB GERENCIA DE
ANCASH INFRAESTRUCTURA ESTUDIOS
Descripción:
Inodoro de losa vitrificada con tanque modelo Top Piece, de dimensiones
de la taza 680x375x375mm., color blanco, calidad standard, de acción
manual, asiento de melamine pesado de frente abierto y tapa, tubo de
abasto cromado, pernos de fijación, con capuchones plásticos, incluyendo
todos los materiales y accesorios para su correcto funcionamiento.
Proceso Constructivo:
Se coloca la taza WC en el lugar donde va a ser instalada y se marcan los
huecos en los que irán alojados los pernos de sujeción. Estos huecos
tendrán una profundidad no menor de 2" y dentro de ellos irán los tarugos
de madera. La tubería PVC deberá sobresalir del nivel del piso terminado
lo suficiente para que embone en la ranura del aparato.
Luego se asegura el aparato mediante un anillo de masilla que cubra
toda la ranura en forma tal que quede un sello hermético.
Colocada la taza en un sitio, se atornilla los pernos que aseguran la taza
al piso.
Los tubos de abasto de los Inodoros serán flexibles y cromados.
Unidad de Medida:
La unidad de medida será por Pieza (Pza)
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.
Descripción:
Urinario de losa vitrificada con tanque modelo Top Piece, de dimensiones
indicada en el plano, color blanco, calidad standard, de acción manual,
asiento de melamine pesado de frente abierto y tapa, tubo de abasto
cromado, pernos de fijación, con capuchones plásticos, incluyendo todos
los materiales y accesorios para su correcto funcionamiento.
Unidad de Medida:
La unidad de medida será por la Unidad (UND)
“M EJO RA MIENTO DE LO S SERV ICIOS EDUCATIV OS DE LA INSTITUCIÓN EDUCATIVA P UBLICA SAN P EDRO P.J M IRAMAR
BA JO DEL DIST RIT O DE C H IM BO T E - P RO V INC IA DE SA NT A - DEP A RT A M ENT O DE A NC A SH ” - I ET A P A
GOBIERNO REGIONAL DE GERENCIA REGIONAL DE SUB GERENCIA DE
ANCASH INFRAESTRUCTURA ESTUDIOS
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.
Descripción:
Ovalin de losa vitrificada de una poza, con perforación central para
montaje de grifería, dimensiones 500x425x120mm., modelo Sonnet o
similar, de color blanco, calidad standard y llave de lavatorio con
aereador, de acción manual, color cromo, modelo egeo, línea mares,
VAINSA (c/kit de instalación) o similar, tubo de abasto de 1/2” de
aluminio trenzado, incluyendo todos los materiales y accesorios para su
correcto funcionamiento.
Proceso Constructivo:
Las distancias de los puntos de agua es de 55 a 60cm con respecto al
piso terminado.
El desagüe de 2” debe estar ubicado a 50cm con respecto al piso
terminado.
Los modelos Maxwell y Minbell se deben seguir las instrucciones del
fabricante, durante la instalación debemos evitar que el tablero se raye,
luego debemos aplicar siliconas al borde del ovalin, el primer paso
consiste en utilizar dos listones de madera unidos por un elemento de
ajuste tipo torniquete.
Doble las uñas usando una llave inglesa o banco de trabajo, se marca la
posición de las uñas, se taladra y se fijan los tarugos de plástico, los
tornillos se ajustan hasta que las uñas aseguren bien el ovalin, el ancho
del tablero debe tener un mínimo de 52cm para el Ovalin Sonnet.
Los tubos de abasto serán cromados y flexibles.
Unidad de Medida:
La unidad de medida será por Pieza (Pza)
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.
“M EJO RA MIENTO DE LO S SERV ICIOS EDUCATIV OS DE LA INSTITUCIÓN EDUCATIVA P UBLICA SAN P EDRO P.J M IRAMAR
BA JO DEL DIST RIT O DE C H IM BO T E - P RO V INC IA DE SA NT A - DEP A RT A M ENT O DE A NC A SH ” - I ET A P A
GOBIERNO REGIONAL DE GERENCIA REGIONAL DE SUB GERENCIA DE
ANCASH INFRAESTRUCTURA ESTUDIOS
Descripción:
Este accesorio se instalará de acuerdo a la distribución de Arquitectura.
Unidad de Medida:
La unidad de medida será por la UNIDAD (UND)
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.
Descripción:
Papelera de losa vitrificada, calidad estándar, color blanco, se colocará
empotrada en los muros de albañilería y tendrá las dimensiones de 15 x
15. Con porta rollo de loza macizo y resorte de seguridad.
Proceso Constructivo:
Este accesorio se instalará de acuerdo a la distribución de Arquitectura, el
fraguado se ejecutará con porcelana pura.
Unidad de Medida:
La unidad de medida será por pieza (PZA)
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.
Descripción:
Esta partida comprende el suministro e instalación de todos los accesorios
para la instalación de la cisterna para el almacenamiento del agua.
Materiales:
Las válvulas de interrupción, serán de fierro galvanizado, del tipo de
compuerta para una presión de trabajo de 150 lb/pulg2, con uniones
roscadas, con marca de fábrica y presión, estampadas en bajo o alto
relieve en el cuerpo de la válvula.
“M EJO RA MIENTO DE LO S SERV ICIOS EDUCATIV OS DE LA INSTITUCIÓN EDUCATIVA P UBLICA SAN P EDRO P.J M IRAMAR
BA JO DEL DIST RIT O DE C H IM BO T E - P RO V INC IA DE SA NT A - DEP A RT A M ENT O DE A NC A SH ” - I ET A P A
GOBIERNO REGIONAL DE GERENCIA REGIONAL DE SUB GERENCIA DE
ANCASH INFRAESTRUCTURA ESTUDIOS
Unidad de Medida:
La unidad de medida será en forma Global (Gbl)
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.
Proceso Constructivo:
El proceso constructivo está dado por las partidas de acuerdo a las obras
civiles que lo conforman de acuerdo al detalle del plano.
Unidad de Medida:
La unidad de medida será en forma Global (Gbl)
“M EJO RA MIENTO DE LO S SERV ICIOS EDUCATIV OS DE LA INSTITUCIÓN EDUCATIVA P UBLICA SAN P EDRO P.J M IRAMAR
BA JO DEL DIST RIT O DE C H IM BO T E - P RO V INC IA DE SA NT A - DEP A RT A M ENT O DE A NC A SH ” - I ET A P A
GOBIERNO REGIONAL DE GERENCIA REGIONAL DE SUB GERENCIA DE
ANCASH INFRAESTRUCTURA ESTUDIOS
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.
Descripción:
Comprende el trazo, suministro y colocación de tuberías, la colocación de
accesorios y todo los materiales necesarios para la unión de tuberías de
las redes de agua, desde el límite establecido por los muros y/o válvulas
que contiene el ambiente o el empalme con las montantes a la red
troncal, incluyendo columnas y bajantes hasta el medidor, cisterna y
tanque elevado. Además, comprende los canales en la albañilería y la
mano de obra para la sujeción de tubos.
Comprende el suministro y colocación de tuberías de distribución, la
colocación de accesorios y todos los materiales necesarios para la unión
de los tubos desde el lugar donde entran a una habitación hasta su
conexión con la red de alimentación.
Proceso Constructivo:
Las tuberías deberán ser instaladas en lugares preparados para tal fin. La
instalación de las tuberías se realiza con juntas llamadas uniones, estas
a su vez se unirán con pegamento para tuberías PVC-SAL.
Unidad de Medida:
La unidad de medida será por Estación (Est.)
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.
Unidad de Medida:
La unidad de medida será en Metro Lineal (ML)
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.
“M EJO RA MIENTO DE LO S SERV ICIOS EDUCATIV OS DE LA INSTITUCIÓN EDUCATIVA P UBLICA SAN P EDRO P.J M IRAMAR
BA JO DEL DIST RIT O DE C H IM BO T E - P RO V INC IA DE SA NT A - DEP A RT A M ENT O DE A NC A SH ” - I ET A P A
GOBIERNO REGIONAL DE GERENCIA REGIONAL DE SUB GERENCIA DE
ANCASH INFRAESTRUCTURA ESTUDIOS
Descripción:
Comprende el trazo, suministro y colocación de tuberías, la colocación de
accesorios y todo los materiales necesarios para la unión de tuberías de
las redes de agua, desde el límite establecido por los muros y/o válvulas
que contiene el ambiente o el empalme con las montantes a la red
troncal, incluyendo columnas y bajantes hasta el medidor, cisterna y
tanque elevado. Además, comprende los canales en la albañilería y la
mano de obra para la sujeción de tubos.
Comprende el suministro y colocación de tuberías de distribución, la
colocación de accesorios y todos los materiales necesarios para la unión
de los tubos desde el lugar donde entran a una habitación hasta su
conexión con la red de alimentación.
Proceso Constructivo:
Las tuberías deberán ser instaladas en lugares preparados para tal fin. La
instalación de las tuberías se realiza con juntas llamadas uniones, estas
a su vez se unirán con pegamento para tuberías PVC-SAL.
Unidad de Medida:
La unidad de medida será por metro (M)
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.
Descripción:
Comprende el suministro y colocación de los accesorios de desagüe, los
cuales deben ser de una marca reconocida y serán fabricados de una sola
pieza y no debe tener defectos en su estructura, deberán presentar una
superficie lisa.
“M EJO RA MIENTO DE LO S SERV ICIOS EDUCATIV OS DE LA INSTITUCIÓN EDUCATIVA P UBLICA SAN P EDRO P.J M IRAMAR
BA JO DEL DIST RIT O DE C H IM BO T E - P RO V INC IA DE SA NT A - DEP A RT A M ENT O DE A NC A SH ” - I ET A P A
GOBIERNO REGIONAL DE GERENCIA REGIONAL DE SUB GERENCIA DE
ANCASH INFRAESTRUCTURA ESTUDIOS
Proceso Constructivo:
Se instalarán los accesorios empalmándose a la respectiva tubería de
derivación de desagüe.
Unidad de Medida:
La unidad de medida será por Pieza (Pza.)
Descripción:
Son espacios abiertos hacia el exterior, protegidos por tapas de concreto
según diseño, que dejan visible la tubería, sirviendo para inspeccionar y
desatorar en caso de obstrucciones en el flujo del desagüe.
Proceso Constructivo:
Sobre terreno convenientemente compactado se ejecutará un solado de
concreto en proporción de cemento hormigón 1:8 de 5 cm. de espesor;
sobre el cual se construirá la caja de registro y debe ser íntegramente
tarrajeada y planchada con arena fina en proporción 1:4 , las esquinas
interiores deben ser cóncavas, en el fondo llevarán una media caña
convenientemente conformada con el diámetro de las tuberías
concurrentes.
La tapa será de concreto armado con mezcla cemento-arena y piedra
chancada f`c=140 Kg/cm2 de 7cm de espesor, llevara armadura de malla
de Fº de ¼” de diámetro para las tapas, 5 varillas en un sentido y 3 en el
otro, en un mismo plano deberán llevar en ambos casos dos agarraderas
con varillas de 3/8” de diámetro las que quedarán enrasadas en la cara
superior de la tapa, la que será frotachada y con los bordes boleados en
un radio de 0.5cm.
Las cajas de registro cuya ubicación quede en veredas tendrán tapas de
concreto, las cajas de registro cuya ubicación este en ambientes
cubiertos podrán ser con marco y tapa con perfiles metálicos rellenados
con el mismo material de los pisos adyacentes, convenientemente
fraguadas, de forma que sea una sola pieza, el perfil de la tapa con su
relleno.
Unidad de Medida:
La unidad de medida será por Pieza (Pza.)
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida.
“M EJO RA MIENTO DE LO S SERV ICIOS EDUCATIV OS DE LA INSTITUCIÓN EDUCATIVA P UBLICA SAN P EDRO P.J M IRAMAR
BA JO DEL DIST RIT O DE C H IM BO T E - P RO V INC IA DE SA NT A - DEP A RT A M ENT O DE A NC A SH ” - I ET A P A
GOBIERNO REGIONAL DE GERENCIA REGIONAL DE SUB GERENCIA DE
ANCASH INFRAESTRUCTURA ESTUDIOS
Unidad de Medida:
La unidad de medida será por Pieza (Pza.)
Forma de Pago:
La cantidad determinada según el método de medición, será pagada al
precio unitario del contrato, y dicho pago constituirá compensación total
por el costo de material, equipo, mano de obra e imprevistos necesarios
para completar la partida
“M EJO RA MIENTO DE LO S SERV ICIOS EDUCATIV OS DE LA INSTITUCIÓN EDUCATIVA P UBLICA SAN P EDRO P.J M IRAMAR
BA JO DEL DIST RIT O DE C H IM BO T E - P RO V INC IA DE SA NT A - DEP A RT A M ENT O DE A NC A SH ” - I ET A P A
