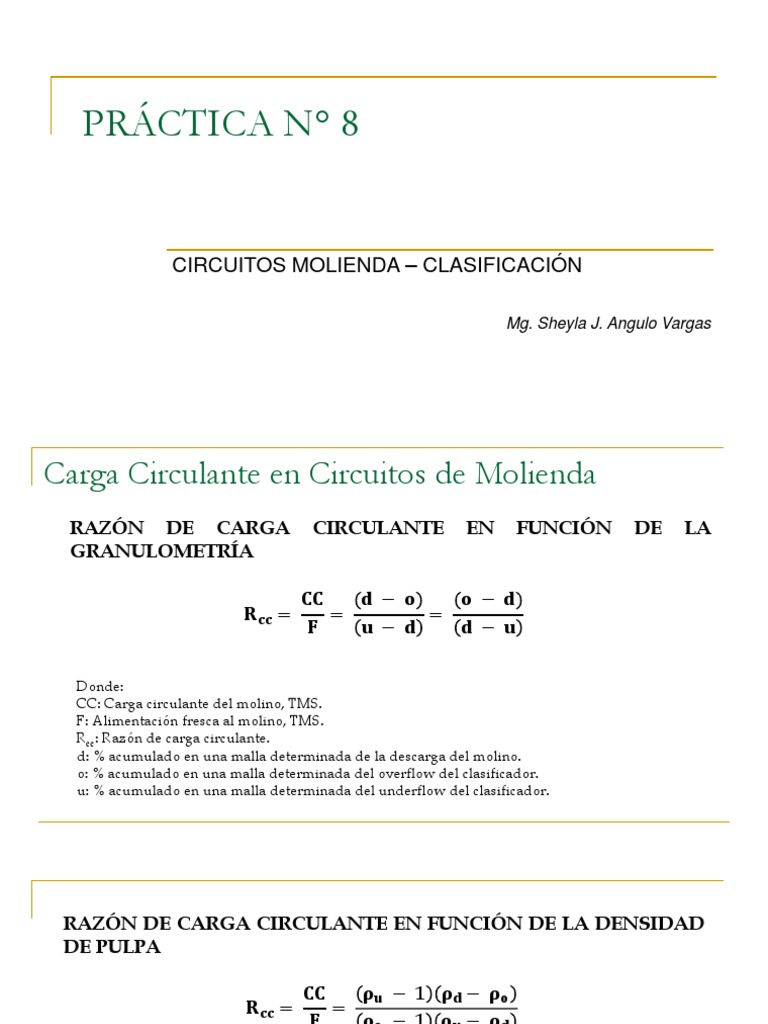

PRÁCTICA N° 8
CIRCUITOS MOLIENDA – CLASIFICACIÓN
Mg. Sheyla J. Angulo Vargas
Carga Circulante en Circuitos de Molienda
RAZÓN DE CARGA CIRCULANTE EN FUNCIÓN DE LA
GRANULOMETRÍA
𝐂𝐂 𝐝 − 𝐨 𝐨 − 𝐝
𝐑 𝐜𝐜 = = =
𝐅 𝐮 − 𝐝 𝐝 − 𝐮
Donde:
CC: Carga circulante del molino, TMS.
F: Alimentación fresca al molino, TMS.
Rcc: Razón de carga circulante.
d: % acumulado en una malla determinada de la descarga del molino.
o: % acumulado en una malla determinada del overflow del clasificador.
u: % acumulado en una malla determinada del underflow del clasificador.
RAZÓN DE CARGA CIRCULANTE EN FUNCIÓN DE LA DENSIDAD
DE PULPA
𝐂𝐂 𝛒𝐮 − 1 𝛒𝐝 − 𝛒𝐨
𝐑 𝐜𝐜 = =
𝐅 𝛒𝐨 − 1 𝛒𝐮 − 𝛒𝐝
Donde:
CC: Carga circulante del molino, TMS.
F: Alimentación fresca al molino, TMS.
Rcc: Razón de carga circulante.
ρd: Densidad de pulpa de la descarga del molino, Kg/m3
ρo: Densidad de pulpa del overflow del clasificador, Kg/m3
ρu: Densidad de pulpa del underflow del clasificador, Kg/m3
CARGA CIRCULANTE
𝐂𝐂 = 𝐑 𝐜𝐜 𝐅
Donde:
CC: Carga circulante del molino, TMS.
F: Alimentación fresca al molino, TMS.
Rcc: Razón de carga circulante.
Problema 1
En un circuito molienda - clasificación, la alimentación fresca al molino de bolas
es 400 TMSD. El análisis de densidad realizado a muestras de la descarga del
molino, rebose y rechazo del hidrociclón, indica lo siguiente:
Densidad de pulpa en la descarga del molino = 1,65 kg/l.
Densidad de pulpa en el overflow del hidrociclón = 1,32 kg/l.
Densidad de pulpa en el underflow del hidrociclón = 2,01 kg/l
Calcular:
a) La razón de carga circulante.
b) El peso total de mineral que trata el molino por día.
Overflow
Carga circulante Underflow
Descarga
Alimentación
fresca
a. La razón de carga circulante
- La razón de carga circulante en función de la densidad de pulpa se
calcula con la siguiente fórmula:
𝜌𝑢 − 1 𝜌𝑑 − 𝜌𝑜
𝑅𝐶𝐶 =
𝜌𝑜 − 1 𝜌𝑢 − 𝜌𝑑
- Donde:
ρd: densidad de pulpa la descarga del molino, 1,65 kg/l.
ρo: densidad de pulpa del overflow del ciclón, 1,32 kg/.
ρu: densidad de pulpa del underflow del ciclón, 2,01 kg/l.
- Reemplazando se tiene:
2,01 − 1 1,65 − 1,32
𝑅𝐶𝐶 =
1,32 − 1 2,01 − 1,65
𝑹𝑪𝑪 = 𝟐, 𝟖𝟗𝟑𝟐
𝑹𝑪𝑪 % = 𝟐𝟖𝟗, 𝟑𝟐%
b. El peso total de mineral que trata el molino por día
- Base de calculo: 1 día
- La carga circulante del molino con la siguiente expresión:
𝐶𝐶 = 𝑅𝐶𝐶 𝐹
Donde:
CC: Carga circulante del molino, TMS.
F: Alimentación fresca al molino, 400 TMS.
Rcc: Razón de carga circulante, 2,8932.
- Reemplazando:
𝐶𝐶 = 2,8932 400 𝑇𝑀𝑆
𝐶𝐶 = 1157,28 𝑇𝑀𝑆
- El peso total de mineral que trata el molino por día:
𝑃𝑒𝑠𝑜 𝑚𝑖𝑛𝑒𝑟𝑎𝑙 𝑡𝑟𝑎𝑡𝑎𝑑𝑜 = 𝐹 + 𝐶𝐶
𝑃𝑒𝑠𝑜 𝑑𝑒 𝑚𝑖𝑛𝑒𝑟𝑎𝑙 𝑡𝑟𝑎𝑡𝑎𝑑𝑜 = 400 𝑇𝑀𝑆 + 1157,28 𝑇𝑀𝑆
Peso de mineral tratado = 1557,28 TMS
Problema 2
El circuito molienda - clasificación en una planta concentradora
está constituido por un molino de bolas y un hidrociclón. La
alimentación fresca al molino es 400 TM/día. Los datos del
análisis granulométrico de la descarga del molino de bolas y del
rebose y rechazo del hidrociclón se muestran posteriormente.
Calcular:
a) La razón de carga circulante.
b) El peso total de mineral tratado por el molino diariamente.
Descarga del Overflow del Underflow del
Mallas U.S.
molino hidrociclón hidrociclón
Standard
(% retenido) (% retenido) (% retenido)
+ 48 36,8 1,4 49,4
+ 65 14,5 6,8 17,3
+ 100 9,2 9,1 9,2
+ 150 7,9 10,8 6,9
+ 200 5,3 13,5 2,4
- 200 26,3 58,4 14,8
Total 100,0 100,0 100,0
Overflow
Carga circulante Underflow
Descarga
Alimentación
fresca
a) La razón de carga circulante. 36,8 + 14.5 =51,3
51,3 + 9,2 = 60,5
Se calcula el porcentaje acumulado retenido de cada uno de los componentes
Mallas Descarga Descarga Overflow Overflow Underflow Underflow
U.S. molino molino ciclón ciclón ciclón ciclón
Std. (%) (% Acumulado (%) (% Acumulado (%) (% Acumulado
Retenido) Retenido) Retenido)
+ 48 36,8 36,8 1,4 1,4 49,4 49,4
+ 65 14,5 51,3 6,8 8,2 17,3 66,7
+ 100 9,2 60,5 9,1 17,3 9,2 75,9
+ 150 7,9 68,4 10,8 28,1 6,9 82,8
+ 200 5,3 73,7 13,5 41,6 2,4 85,2
- 200 26,3 100,0 58,4 100,00 14,8 100,0
Total 100,0 --- 100,0 --- 100,0 ---
1,4 + 6,8 =8,2 49,4 + 17,3 = 66,7
8,2 + 9,1 = 17,3 66,7 + 9,2 = 75,9
La fórmula para calcular la carga circulante es la siguiente:
𝒅−𝒐
𝑹𝑪𝑪 =
𝒖−𝒅
- Malla 48:
36,8 − 1,4
𝑅𝐶𝐶1 = = 2,8095
49,4 − 36,8
- Malla 65:
51,3 − 8,2
𝑅𝐶𝐶2 = = 2,7987
66,7 − 51,3
- Malla 100:
60,5 − 17,3
𝑅𝐶𝐶3 = = 2,8052
75,9 − 60,5
- Malla 150:
68,4 − 28,1
𝑅𝐶𝐶4 = = 2,7986
82,8 − 68,4
- Malla 200:
73,7 − 41,6
𝑅𝐶𝐶5 = = 2,7913
85,2 − 73,7
- Calculando el promedio se tiene:
2,8095 + 2,7987 + 2,8052 + 2,7986 + 2,7913
𝑅𝐶𝐶 =
5
𝑹𝑪𝑪 = 𝟐, 𝟖𝟎𝟎𝟕
𝑹𝑪𝑪 % = 𝟐𝟖𝟎, 𝟎𝟕%
b) El peso total de mineral tratado por el molino diariamente.
Si la alimentación es 400 TM/día, la carga circulante se calcula de la siguiente manera:
CC = RCC(F)
CC = (2,8007)(400 TM/día)
CC = 1120,28 TM/día
El peso total de mineral tratado por el molino es la suma de la alimentación
más la carga circulante:
Peso de mineral tratado = F + CC
Peso de mineral tratado = (400 + 1120,28) TM/día
Peso de mineral tratado = 1520,28 TM/día
Problemas Propuestos
Problema 1
Un molino de bolas y un hidrociclón conforman un circuito
molienda – clasificación en una planta concentradora. La
alimentación fresca al molino es 200 TM/día. Los datos del
análisis granulométrico de descarga del molino de bolas y del
rebose y rechazo del hidrociclón se muestran posteriormente.
Calcular:
a) La razón de carga circulante.
b) El peso total de mineral tratado por el molino diariamente.
Descarga
Mallas U.S. Overflow ciclón Underflow ciclón
molino
Standard (% retenido) (% retenido)
(% retenido)
+ 50 29,7 1,6 37,8
+ 65 16,5 7,3 19,1
+ 100 10,6 9,7 10,8
+ 150 8,2 12,3 7,0
+ 200 7,6 14,1 5,8
- 200 27,4 55,00 19,5
Total 100,00 100,00 100,00
Problema 2
En el circuito molino de bolas - hidrociclón del problema anterior, se
recogen muestras de las tres corrientes: descarga del molino,
rebose y rechazo del hidrociclón, para efectuar un análisis de
densidad. Los resultados indican:
Densidad de pulpa en la descarga del molino = 1,69 kg/l.
Densidad de pulpa en el overflow del hidrociclón = 1,29 kg/l
Densidad de pulpa en el underflow del hidrociclón = 2,13 kg/l
Calcular:
a) El porcentaje de carga circulante.
b) El peso total de mineral que trata el molino por día
