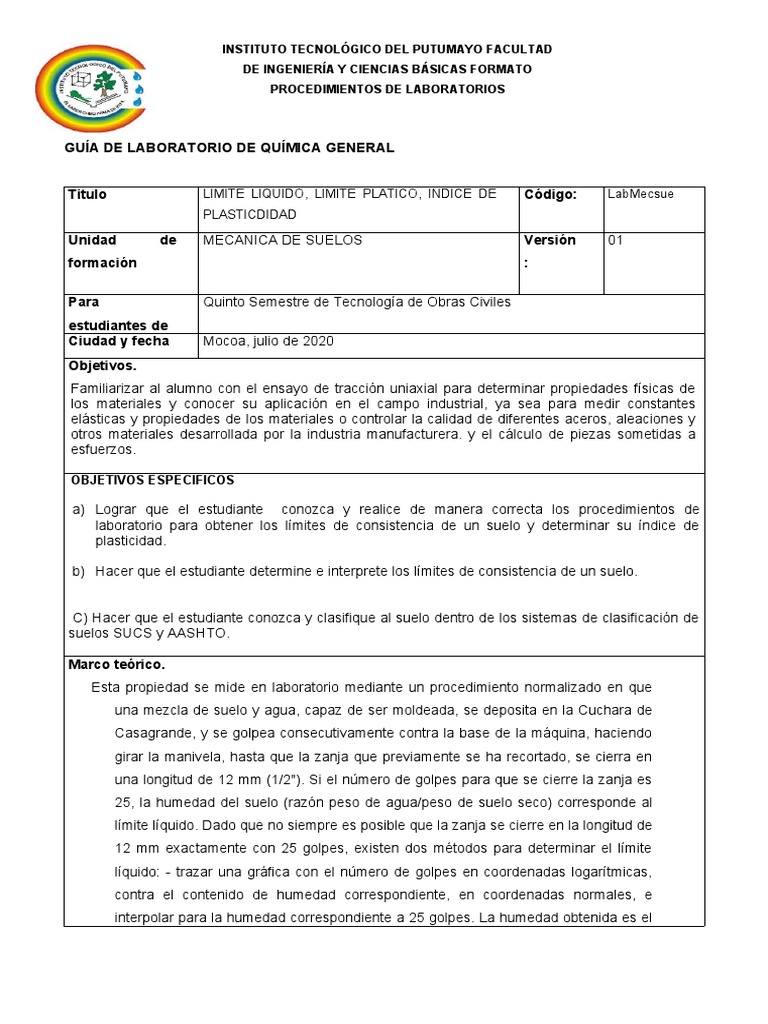

INSTITUTO TECNOLÓGICO DEL PUTUMAYO FACULTAD

DE INGENIERÍA Y CIENCIAS BÁSICAS FORMATO

PROCEDIMIENTOS DE LABORATORIOS

GUÍA DE LABORATORIO DE QUÍMICA GENERAL

Titulo LIMITE LIQUIDO, LIMITE PLATICO, INDICE DE Código: LabMecsue

PLASTICDIDAD

Unidad de MECANICA DE SUELOS Versión 01

formación :

Para Quinto Semestre de Tecnología de Obras Civiles

estudiantes de
Ciudad y fecha Mocoa, julio de 2020
Objetivos.
Familiarizar al alumno con el ensayo de tracción uniaxial para determinar propiedades físicas de
los materiales y conocer su aplicación en el campo industrial, ya sea para medir constantes
elásticas y propiedades de los materiales o controlar la calidad de diferentes aceros, aleaciones y
otros materiales desarrollada por la industria manufacturera. y el cálculo de piezas sometidas a
esfuerzos.

OBJETIVOS ESPECIFICOS

a) Lograr que el estudiante conozca y realice de manera correcta los procedimientos de

laboratorio para obtener los límites de consistencia de un suelo y determinar su índice de
plasticidad.

b) Hacer que el estudiante determine e interprete los límites de consistencia de un suelo.

C) Hacer que el estudiante conozca y clasifique al suelo dentro de los sistemas de clasificación de
suelos SUCS y AASHTO.

Marco teórico.
Esta propiedad se mide en laboratorio mediante un procedimiento normalizado en que
una mezcla de suelo y agua, capaz de ser moldeada, se deposita en la Cuchara de
Casagrande, y se golpea consecutivamente contra la base de la máquina, haciendo
girar la manivela, hasta que la zanja que previamente se ha recortado, se cierra en
una longitud de 12 mm (1/2"). Si el número de golpes para que se cierre la zanja es
25, la humedad del suelo (razón peso de agua/peso de suelo seco) corresponde al
límite líquido. Dado que no siempre es posible que la zanja se cierre en la longitud de
12 mm exactamente con 25 golpes, existen dos métodos para determinar el límite
líquido: - trazar una gráfica con el número de golpes en coordenadas logarítmicas,
contra el contenido de humedad correspondiente, en coordenadas normales, e
interpolar para la humedad correspondiente a 25 golpes. La humedad obtenida es el
 INSTITUTO TECNOLÓGICO DEL PUTUMAYO FACULTAD
DE INGENIERÍA Y CIENCIAS BÁSICAS FORMATO
PROCEDIMIENTOS DE LABORATORIOS

Límite Líquido. - según el método puntual, multiplicar por un factor (que depende del
número de golpes) la humedad obtenida y obtener el límite líquido como el resultado
de tal multiplicación
Las propiedades mecánicas de un suelo constituido por partículas finas en este caso por ejemplo
las arcillas, dependen en gran parte de la humedad que este contenga. Ya que el agua forma una
película alrededor de los granos y el grosor de este es determinante en el comportamiento
mecánico del suelo.

Cuando el contenido de humedad sea elevado, se tiene una suspensión muy concentrada sin
ninguna resistencia al esfuerzo cortante. Al perder el agua dicho suelo va incrementando su
resistencia hasta que el suelo alcanza el estado plástico donde este suelo es capaz de ser
moldeado.

Si la disminución de la humedad continua el suelo llega a alcanzar las características del estado
sólido, pudiendo el suelo asumir esfuerzos de compresión y en algunos casos de tensión
considerables. Attemberg estableció arbitrariamente límites o fronteras para los cuatro estados en
los cuales se puede encontrar el suelo. Limite Líquido, Limite Plástico y Límite de Contracción.

Mediante el reconocimiento de estos límites se tienen argumentos respecto al suelo en estudio y en

base a los mismos poder tomar decisiones que se requieran.

El límite líquido es la frontera entre el estado líquido y plástico de los suelos. El límite plástico es la
frontera entre el estado plástico y semisólido. Y el límite de contracción es la frontera entre el estado
semisólido y sólido. A estos límites se les denomina límites de consistencia, y cuya determinación
permitirá fundamentalmente clasificar a los suelos dentro de los sistemas de clasificación de suelos
vigentes.

En la presente práctica determinaremos el límite líquido y limite plástico de un suelo objeto de

estudio. A fin de determinar su índice de plasticidad.
Materiales, Equipos e Insumos:
Suelo tamizado por la malla #40, proveniente de cantera.

Cuchara de Casagrande.
Espátulas flexibles.
Taras.
Tamiz #40.
Balanza con sensibilidad de 0.01
Horno a temperatura constante.
Capsulas de Porcelana.
Vidrio Esmerilado.
Herramientas varias
 INSTITUTO TECNOLÓGICO DEL PUTUMAYO FACULTAD
DE INGENIERÍA Y CIENCIAS BÁSICAS FORMATO
PROCEDIMIENTOS DE LABORATORIOS

Procedimiento.
Los límites de consistencia vienen expresados por contenidos de humedad, a las cuales obtienen
ciertas características del suelo. Primero se determinara el limite líquido y seguidamente el limite
plástico.

Determinación del límite líquido.

a) El límite líquido de un suelo es el contenido de humedad para el cual la falla del suelo es
exactamente a los 25 golpes, ensayado en la cuchara de Casagrande.

b) Secar la muestra y tamizar por la malla #40. Eliminándose el material excedente.

C) Del material pasante la malla #40 se toman aproximadamente 200 gr y se colocan en la capsula
de porcelana, y con la espátula se hace una mezcla pastosa, homogénea y de consistencia suave
agregando agua durante el mezclado. Y luego se deja saturando por un espacio mínimo de 24
horas.

d) Calibrar la cuchara de Casagrande de tal manera que la altura de caída sea de 10 mm.

e) Una vez saturado el material, colocar una porción con la espátula en la cuchara de Casagrande.
Moldeando de tal manera que el espesor de la muestra de suelos sea de 10 mm en l parte más
baja.

f) El suelo colocado en la cuchara de Casagrande se divide por la mitad con la ayuda del ranurador.

g) Ensayar al suelo sometiendo la muestra al corte, dando vueltas la manija de la cuchara de

Casagrande a una razón de 2 golpes por segundo. Contando el número de golpes requeridos para
cerrar la ranura.

h) Determinar el contenido de humedad del suelo que se encuentra en la zona de falla.

i) Se deben realizar cuatro pruebas como mínimo procurando que la cantidad de golpes requeridos
para cerrar la ranura se encuentre en los siguientes intervalos; 15-20, 20-25, 25-30, 30-35. Con
estos datos se construye la curva de fluidez en un papel semi-logaritmico.

j) El límite líquido se define cuando el contenido de agua en la curva de fluidez corresponde a 25

golpes.

Determinación del límite plástico.

a) Se toma una porción del suelo saturado usado en el anterior ensayo. Se amasa rodando la
porción del suelo sobre un vidrio esmerilado, hasta formar un cilindro de 3mm de diámetro.

b) Se amasa la tira y se vuelve a rodar, repitiendo esta operación por varias veces reduciendo la
humedad del suelo. Hasta que el cilindro empiece a endurecer.

c) El límite plástico se alcanza cuando el cilindro se agrieta al ser reducido a un diámetro de 3mm.

d) Inmediatamente se determina el porcentaje de humedad de los cilindros obtenidos.

e) Obtenidos los contenidos de humedad y si estos no difieren en 1% entre uno y otro valor se
promedian los resultados arrojándonos el límite plástico. Caso contrario volver a repetir el ensayo.
 INSTITUTO TECNOLÓGICO DEL PUTUMAYO FACULTAD
DE INGENIERÍA Y CIENCIAS BÁSICAS FORMATO
PROCEDIMIENTOS DE LABORATORIOS

f) El límite plástico es el promedio de los valores de contenido de humedad obtenidos.

 INSTITUTO TECNOLÓGICO DEL PUTUMAYO FACULTAD
DE INGENIERÍA Y CIENCIAS BÁSICAS FORMATO
PROCEDIMIENTOS DE LABORATORIOS

7. METODOLOGÍA DE CÁLCULO
Limite Liquido.- Los datos de contenido de humedad obtenidos se grafican en un papel sami-logarítmico (#Golpes
VS Contenido de Humedad). De los cuales el límite liquido será el contenido de humedad en la curva de fluidez que
corresponda a 25 golpes.
Limite Plástico.- Es el promedio de contenidos de humedad obtenidos en el ensayo.
Para todos los casos el contenido de humedad se obtendrá mediante:

Responsable de práctica:

Identificación del material:

Cantera/Calicata/Estrato/Muestra:……………………………………………………………

Limite Liquido Limite Plástico

Ensayo N°
# de Tara
# de Golpes
Peso de Tara
P. de Tara + M. húmeda
P. Tara + Muestra seca
Peso de Agua
Peso de Muestra Seca
Contenido de humedad
RESULTADO
 INSTITUTO TECNOLÓGICO DEL PUTUMAYO FACULTAD
DE INGENIERÍA Y CIENCIAS BÁSICAS FORMATO
PROCEDIMIENTOS DE LABORATORIOS

V°B° Docente de Practicas

Limite Liquido :……………………

Limi te Plástico :……………………

Índice de Plasticidad :……………………

Fecha:

Contenido del informe.

1. Título
2. Autores
3. Resumen
4. Palabras Claves
5. Parte experimental
6. Resultado y análisis
7. Conclusiones
8. Referencias Bibliográficas
9. Anexos
