TEMA: COMPRESIÓN DE GAS NATURAL

PROFESOR: MANUEL E. CABARCAS SIMANCAS

ASIGNATURA: INGENIERÍA DE GAS

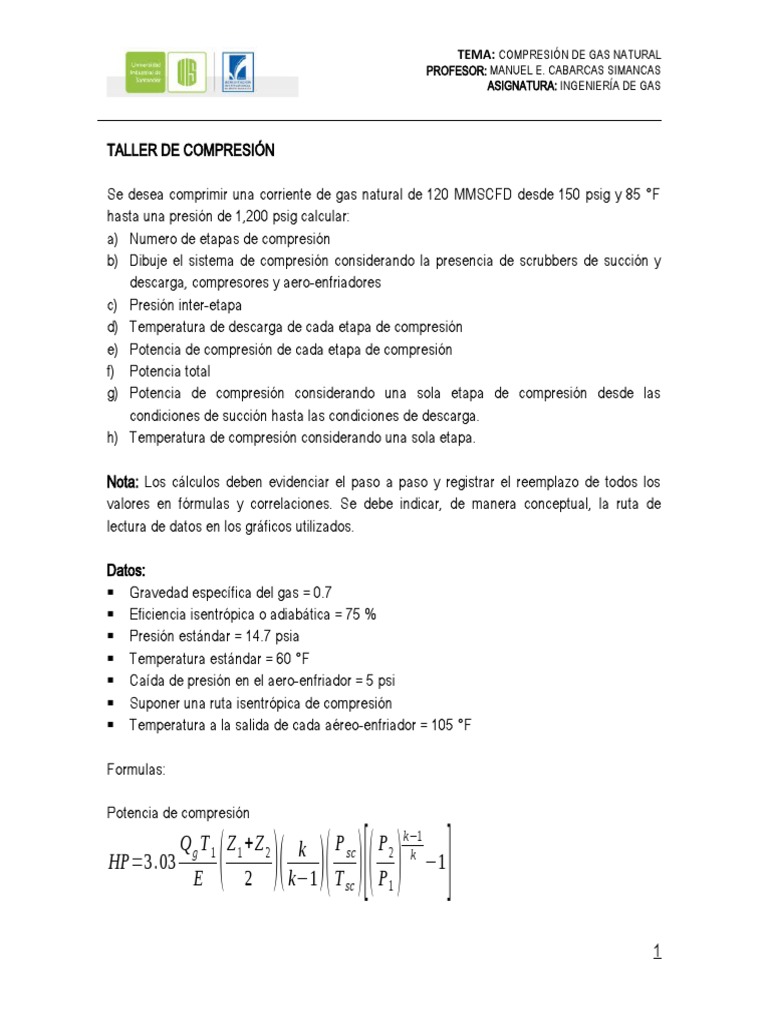

TALLER DE COMPRESIÓN

Se desea comprimir una corriente de gas natural de 120 MMSCFD desde 150 psig y 85 °F
hasta una presión de 1,200 psig calcular:
a) Numero de etapas de compresión
b) Dibuje el sistema de compresión considerando la presencia de scrubbers de succión y
descarga, compresores y aero-enfriadores
c) Presión inter-etapa
d) Temperatura de descarga de cada etapa de compresión
e) Potencia de compresión de cada etapa de compresión
f) Potencia total
g) Potencia de compresión considerando una sola etapa de compresión desde las
condiciones de succión hasta las condiciones de descarga.
h) Temperatura de compresión considerando una sola etapa.

Nota: Los cálculos deben evidenciar el paso a paso y registrar el reemplazo de todos los
valores en fórmulas y correlaciones. Se debe indicar, de manera conceptual, la ruta de
lectura de datos en los gráficos utilizados.

Datos:
 Gravedad específica del gas = 0.7
 Eficiencia isentrópica o adiabática = 75 %
 Presión estándar = 14.7 psia
 Temperatura estándar = 60 °F
 Caída de presión en el aero-enfriador = 5 psi
 Suponer una ruta isentrópica de compresión
 Temperatura a la salida de cada aéreo-enfriador = 105 °F

Formulas:

Potencia de compresión
k−1
Qg T 1 Z 1 +Z 2 k P sc P2
HP=3.03
E ( ) ( ) ( )[ ( )
2 k−1 T sc P1
k
−1
]
1
 TEMA: COMPRESIÓN DE GAS NATURAL
PROFESOR: MANUEL E. CABARCAS SIMANCAS
ASIGNATURA: INGENIERÍA DE GAS

Temperatura de descarga del compresor

k−1
P2

[ ]
T D=T 1 1 +
()
P1
k

Eisen
−1

Relación de compresión
1
P2
RC=
( )
P1
n

n = número de etapas de compresión

2
 TEMA: COMPRESIÓN DE GAS NATURAL
PROFESOR: MANUEL E. CABARCAS SIMANCAS
ASIGNATURA: INGENIERÍA DE GAS

RC = relación de compresión

SISTEMA DE DOS ETAPAS DE COMPRESIÓN

SISTEMA DE TRES ETAPAS DE COMRPESIÓN

Figura. Factor de Compresibilidad “Z” para una gravedad específica del gas de 0.70
(Campbell).
3
 TEMA: COMPRESIÓN DE GAS NATURAL
PROFESOR: MANUEL E. CABARCAS SIMANCAS
ASIGNATURA: INGENIERÍA DE GAS

4
 TEMA: COMPRESIÓN DE GAS NATURAL
PROFESOR: MANUEL E. CABARCAS SIMANCAS
ASIGNATURA: INGENIERÍA DE GAS

5
 TEMA: COMPRESIÓN DE GAS NATURAL
PROFESOR: MANUEL E. CABARCAS SIMANCAS
ASIGNATURA: INGENIERÍA DE GAS

6
