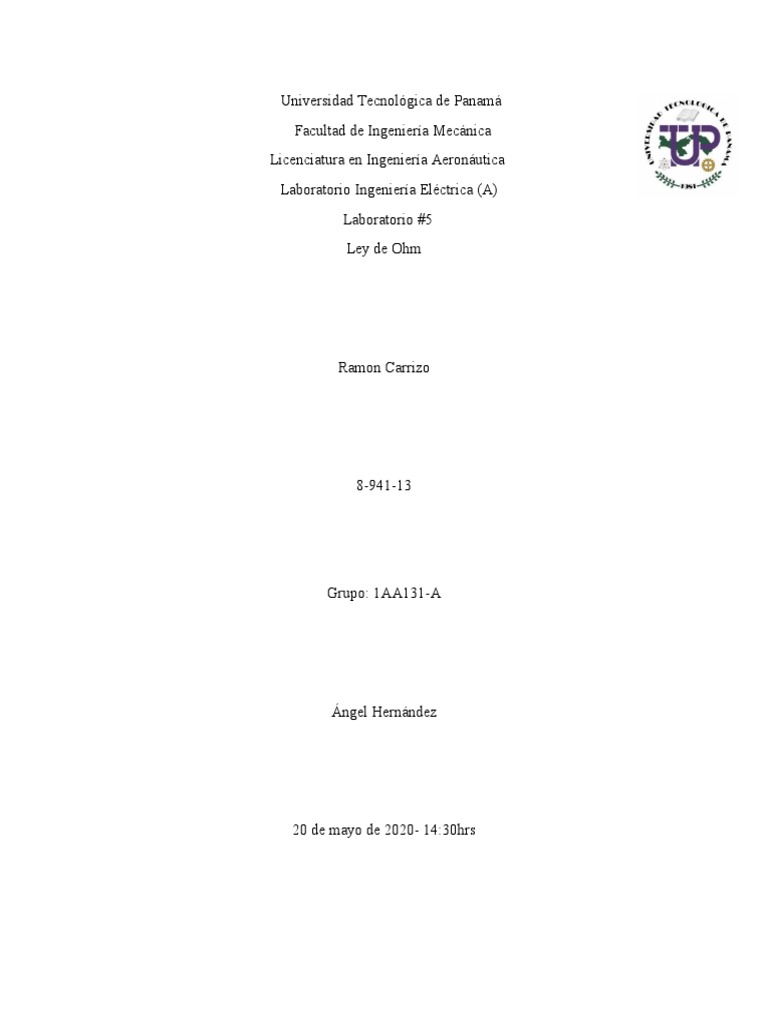

Universidad Tecnológica de Panamá

Facultad de Ingeniería Mecánica

Licenciatura en Ingeniería Aeronáutica
Laboratorio Ingeniería Eléctrica (A)
Laboratorio #5
Ley de Ohm

Ramon Carrizo

8-941-13

Grupo: 1AA131-A

Ángel Hernández

20 de mayo de 2020- 14:30hrs

 Introducción
La resistencia eléctrica es la oposición que existe al flujo de la corriente en un circuito, y
depende de muchos factores. El alambre de cobre, aunque se considera un buen conductor
de corriente eléctrica presenta cierta resistencia. El físico alemán, George Simon Ohm,
descubrió que para un conductor metálico dado, de una longitud y corte transversal
específicos, la relación entre el voltaje y la corriente era una constante. Esta relación se
conoce como resistencia y se expresa en la unidad ohm, denominada así en su honor.
En este laboratorio se abarcará con mayor detenimiento el concepto de la Ley de Ohm, en
este caso, la resistencia tomará un papel importantísimo en la relación que hay entre la
corriente y el voltaje del sistema.
 Contenido
La Ley de Ohm se considera a menudo como el fundamento del análisis de circuitos y se
puede expresar mediante la fórmula:
V
R=
I
En donde,
V = Diferencial de potencial entre dos extremos de un elemento de resistencia. (se mide en
voltios).
I= La corriente eléctrica que pasa por dicho elemento (se mide en amperios).
R= La resistencia del mismo elemento (se mide en Ohms).
Para producir una corriente, primero debe existir un voltaje en la resistencia. Los sistemas
de energía eléctrica utilizan el “flujo convencional” de la corriente, en el cual al corriente va
de la terminal positiva a la negativa.
El Voltio es la unidad de presión o el potencial eléctrico, y se mide con un voltímetro. Los
voltímetros poseen una alta resistencia eléctrica y siempre se conectan en paralelo con un
circuito.

El Amperio es la unidad de corriente eléctrica y se mide con un amperímetro. Los

amperímetros tienen una baja resistencia interna y se conectan en serie con el circuito.
 Procedimiento y Problemas
1. Use el ohmímetro para medir la resistencia entre las terminales del voltímetro
de 200V.
R = 205 Ω

2. Mida la resistencia del amperímetro de 2.5 A

R = 0.97Ω

3. Mida la resistencia del miliamperímetro de 0mA.

R = 0.35Ω

4. ¿Es mucho mayor la resistencia interna del voltímetro que la de los medidores
de corriente?
Sí, la resistencia del voltímetro es muyo mayor a la de los medidores de
corriente. ¿Puede explicar por qué? Esto es así debido a que el voltímetro se
pone en paralelo con el circuito cuya caída de tensión se quiere medir, de tal
forma que parte de la corriente del circuito se deriva por el voltímetro. En
consecuencia, para que la medida sea buena, la resistencia debe ser mucho
mayor que la del circuito, de forma que la corriente derivada por el voltímetro
sea la menor posible y no afecte al funcionamiento del circuito.

5. Use los módulos EMS de Resistencia, Medición de CD y fuente de Energía,

para conectar el circuito ilustrado en la Figura 5-3. Tenga sumo cuidado al
establecer las polaridades. Cerciórese de que el interruptor de alimentación
esté abierto, la lámpara indicadora on-off esté apagada y que a la perilla
del control del voltaje variable de salida se le ha dado toda la vuelta en sentido
contrario al de las manecillas del reloj. El interruptor del voltímetro de la
fuente de energía debe estar en la posición de CD y, además deberá indicar
cero volts. (7 es la terminal positiva y N la negativa para la salida de voltaje en
c-d de la fuente de energía.)
6. Conecte la fuente de energía y haga girar lentamente la perilla de control de
voltaje de salida (en el sentido de las manecillas del reloj) hasta que el
voltímetro de 0-200V c-d conectado a la carga de 300ohms indique 20V c-d. El
miliamperímetro de 0-500mA c-d indicará la corriente que pasa por el circuito.
Anote este valor en el espacio correspondiente de la tabla. Haga lo mismo para
los diferentes voltajes que se indican en la Tabla 5-1. Reduzca el voltaje a cero
y desconecte el interruptor de la fuente de energía. (No desconecte el circuito.)
E (Volts) 0 20 40 60 80 100 120
I (Amp) 0 0,066667 0,13 0,2 0,27 0,33 0,4
Tabla 5-1
7. Grafique las corrientes anotadas (a los voltajes indicados) en la Tabla 5-1,
sobre la gráfica que aparece en la Figura 5-4.

Figura 5-4

8. Trace una curva continua por los puntos marcados. Es directamente

proporcional la corriente al voltaje (se duplica, triplica, etc. ¿La corriente
cuando el voltaje se duplica, etc.)?
 Sí. Sí es directamente proporcional la corriente al voltaje.
9. Con los valores de I y E de la tabla que aparece en el procedimiento 6, calcule
las relaciones de E/I correspondientes a cada caso. Anote sus cálculos en la
Tabla 5-2.
E 20 40 60 80 100 120
E/I 299 307 300 296.29 303.03 300
Tabla 5.2
10. ¿Cuál es el valor promedio de E/I? Observe que la relación entre el voltaje
aplicado a la resistencia y al corriente que pasa por ella es un valor constante
denominando resistencia.
Promedio = 300,89

11. A continuación, deberá comprobar que la forma alternativa de la Ley de Ohm

(I=E/R) es válida. Use el mismo circuito de la Figura 5-3. Conecte la fuente de
energía y ajústela a 90V c-d, de acuerdo con la lectura que aparezca en el
voltímetro conectado a la resistencia de 300 ohms. Mida y anote la corriente
que pasa por la resistencia.
IMedida= 0,3A c-d.

Reduzca el voltaje a cero y desconecte el interruptor de la fuente de energía.

¿Es IMedida = E/R =90/300?
Sí, es igual.
12. Ahora verificará que la otra forma de la ley de Ohm (E=IxR) es válida. Utilice
el mismo circuito que aparece en la Figura 5-3; sin embargo, en esta ocasión, la
resistencia se ajustará a 600 ohm. Conecte la fuente de energía y ajuste el
voltaje de salida hasta que el medidor de corriente indique 0.2 amperes. Mida y
anote el voltaje a través de la resistencia de 600 ohms.
Emedida = 120V c-d.
Reduzca el voltaje a cero y desconecte el interruptor de la fuente de
alimentación.
Es EMedida= IxR = 0.2x600?
Sí, es igual

13. Ahora deberá medir el valor de una resistencia equivalente sin utilizar el
ohmímetro. Emplee el mismo circuito que aparece en la Figura 5-3. Conecte la
fuente de energía y ajuste el voltaje de salida a 60V c-d según lo indique el
voltímetro conectado a la resistencia. Haga vanar la resistencia por medio de
los interruptores hasta que el medidor de corriente indique aproximadamente
0.3 amperes. Reajuste el control de voltaje si es necesario, a fin de mantener
60V c-d en la resistencia
 a) Aplique la ley de Ohm, el voltaje anterior (60V) y la corriente (0.3A),
para calcular la resistencia equivalente que se tiene ahora en el circuito.
Req= E/I = 60/0.3 = 200Ω
Reduzca el voltaje a cero y desconecte el interruptor de la fuente de
energía.

b) Use la fórmula de la resistencia en paralelo y, con las resistencias que

conectó en paralelo, calcule Re = 200Ω

¿Concuerdan mas o menos los valores de a) y b)?

Sí

14. Desconecte el circuito sin perturbar la posición de los interruptores de las

resistencias. Utilice el ohmímetro para medir la resistencia equivalente del
Procedimiento 13
Req = Ω.
¿Concuerdan más o menos la lectura correspondiente a Req y el valor de Req
calculada en el Procedimiento 13? (b)?
Sí, pero varían en un 5% mas o menos
 Conclusiones
 La gráfica de V en función de i resultó ser una recta que pasa por el origen, hecho
que nos da la pauta de que la diferencia de potencial y la intensidad de corriente son
magnitudes directamente proporcionales. La pendiente representa la resistencia, es
decir la constante entre V e i. A partir de la observación del gráfico y del cálculo
anterior, podemos establecer como conclusión que la resistencia cumple con la Ley
de Ohm.
 La resistencia del voltímetro debe ser mucho mayor que la del amperímetro; esto es
así debido a que el voltímetro se pone en paralelo con el circuito cuya caída de
tensión se quiere medir, de tal forma que parte de la corriente del circuito se deriva
por el voltímetro. En consecuencia, para que la medida sea buena, la resistencia
debe ser mucho mayor que la del circuito, de forma que la corriente derivada por el
voltímetro sea la menor posible y no afecte al funcionamiento del circuito.
 El amperímetro se conecta en serie debido a que la corriente es igual en todas las
resistencias cuando estas están conectadas en serie y la manera de que la intensidad
de corriente se lo mayor exacta posible es no dividir el flujo del circuito con la
resistencia del amperímetro.
 Bibliografía
 Experimentos con equipo eléctrico-Wildi y de Vito
 ¿Cuánto resistimos?, Investigación y Ciencia – SciLogs, 2015,
https://www.investigacionyciencia.es/blogs/tecnologia/50/posts/cunto-resistimos-
12851.
 ¿Por qué las aves no se electrocutan en los cables de alta tensión?,
Desenchufados.net, 2018,
https://www.investigacionyciencia.es/blogs/tecnologia/50/posts/cunto-resistimos-
12851.
 Anexo 1
Cálculos de los Problemas:
9. E/I = 20V/0,00666666667=299
E/I = 40V/0,13 = 307
E/I = 60V/0,2 = 300
E/I = 80V/0,27 = 296,29
E/I = 100/0,33 = 303,03
E/I = 120/0,4 = 300

10. Promedio = (299,99 + 307,69 + 300 + 296,29 + 303,03 + 300) /6= 300,89.

11. E/I = 90/300 = 0.3.

12. I*R = 600*0,2 = 120V

13. a) Req = E/I = 60/0.3 = 200Ω

14.

Anexo 2
Prueba de conocimiento
1. Use la ley de Ohm en sus diversas formas, para llenar los espacios en blanco de
la Tabla 5-3.

No A B C D E F G H I J
E 6 125 4 9 60 5 12 12 10000 120
0
I 2 5 1,33 3 5 10 3 30 100 1200
R 3 25 3 3 12 0,5 4 0,4 1000 0,1

A. R = V/I = 3
B. V = I*R = 125
C. I = V/R = 1,333
D. R=V/I = 3
E. V= I*R = 60
F. R = V/I = 0,5
G. I = V/R = 3
H. R = V/I = 0,4
I. V = I*R = 100000
J. I = V/R = 1200

2. Un medidor de 3A c-d tiene una resistencia de 0.1 ohm. Si accidentalmente se le

conectara a una línea de alimentación de 120V c-d, ¿cuál sería la corriente que
pasaría por el instrumento?
I = E/I = 120/ 0,1 =1200A c-d
¿Qué sucedería en tal caso?
Puesto que solamente 3 amperes de c-d causan máxima deflexión, la aplicación
de 1200Ac-d destruiría el medidor.

3. Un medidor de 3A c-d tiene una resistencia de 0.15ohms y porta una corriente

de 2 amperes. ¿Cuál es el voltaje en sus terminales?
E= I*R = 0,3V c-d

4. Un medidor de 0-15V c-d tiene una resistencia de 150000 ohms. ¿Cuál es la

corriente que pasa por el instrumento cuando se conecta a una línea de 120V c-
d?
I = V/R = 0,0008A c-d

5. Un experimentador toca accidentalmente una línea de 240V c-d. Si la

resistencia de su piel es 10000 ohms, ¿cuál es el valor de la corriente que pasa
por el cuerpo?
I = V/R = 0,024A c-d
¿Es peligrosa esta corriente?
No es peligrosa
6. Una planta de electrodeposición tiene barras colectoras que portan hasta 10000
amperes a 6V en corriente directa. En en medio circundante es muy húmedo
debido a un exceso de agua y electrolito. ¿Deben aislarse dichas barras y, de
ser necesario, por qué?

Sí deben aislarse debido a que la corriente que portan las barras es extremadamente
superior a la corriente que soporta el ser humano.

7. Se ha visto que las aves pueden pararse en cables de transmisión sin aislar y
con voltajes hasta de 2300V, y que aparentemente no sufren ningún daño. ¿Se
debe esto a la naturaleza extremadamente seca de sus patas?
Para que la corriente pase por una de las aves, debe haber una diferencia de
potencial o voltaje a través de ésta. Mientras las dos patas del ave estén a 2300
voltios, no hay ninguna diferencia de potencial entre ellas y por eso ninguna
corriente pasa por el ave. Sin embargo, si una pata esté en el alambre donde hay
2300 voltios y la otra en el alambre de la tierra, habrá2300 voltios potenciales a
través de el ave y un valor alto de corriente, determinada por la resistencia
interna del cuerpo, pasará a través del ave.

8. Un amperímetro que tiene una escala de 0-1 A c-d y una resistencia de 1 ohm,
se conecta a una fuente de 300mV. ¿Qué valor indicará?
I = V/R = 0,3/1 = 0,3A.
