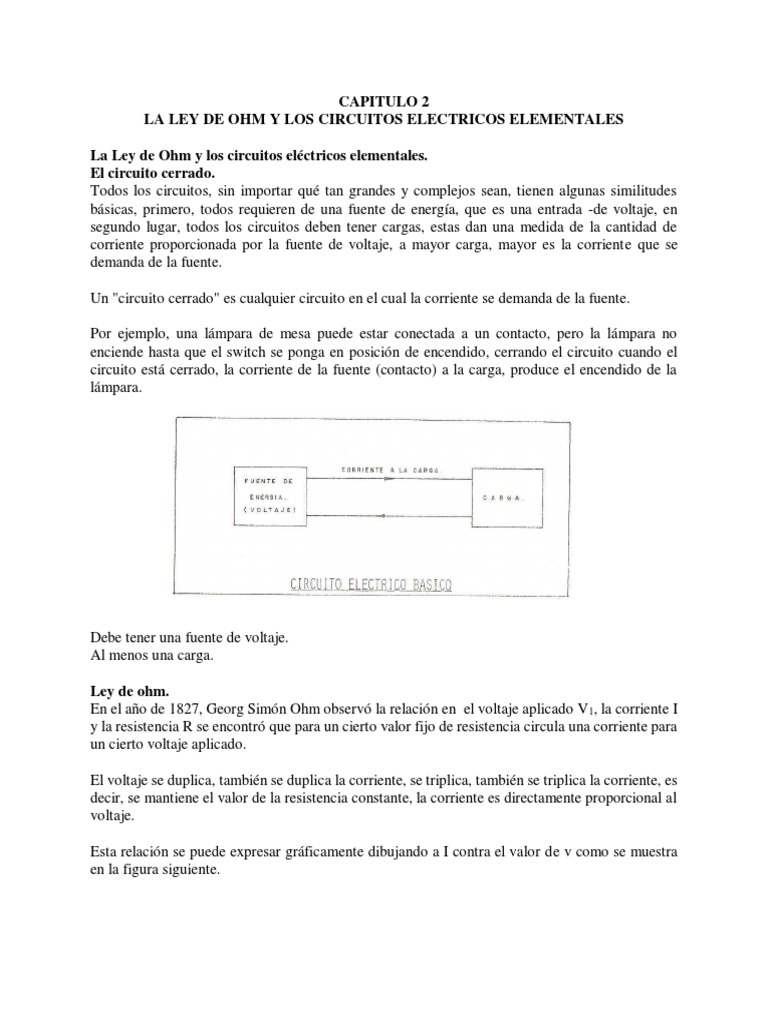

CAPITULO 2

LA LEY DE OHM Y LOS CIRCUITOS ELECTRICOS ELEMENTALES

La Ley de Ohm y los circuitos eléctricos elementales.

El circuito cerrado.
Todos los circuitos, sin importar qué tan grandes y complejos sean, tienen algunas similitudes
básicas, primero, todos requieren de una fuente de energía, que es una entrada -de voltaje, en
segundo lugar, todos los circuitos deben tener cargas, estas dan una medida de la cantidad de
corriente proporcionada por la fuente de voltaje, a mayor carga, mayor es la corriente que se
demanda de la fuente.

Un "circuito cerrado" es cualquier circuito en el cual la corriente se demanda de la fuente.

Por ejemplo, una lámpara de mesa puede estar conectada a un contacto, pero la lámpara no
enciende hasta que el switch se ponga en posición de encendido, cerrando el circuito cuando el
circuito está cerrado, la corriente de la fuente (contacto) a la carga, produce el encendido de la
lámpara.

Debe tener una fuente de voltaje.

Al menos una carga.

Ley de ohm.
En el año de 1827, Georg Simón Ohm observó la relación en el voltaje aplicado V 1, la corriente I
y la resistencia R se encontró que para un cierto valor fijo de resistencia circula una corriente para
un cierto voltaje aplicado.

El voltaje se duplica, también se duplica la corriente, se triplica, también se triplica la corriente, es

decir, se mantiene el valor de la resistencia constante, la corriente es directamente proporcional al
voltaje.

Esta relación se puede expresar gráficamente dibujando a I contra el valor de v como se muestra
en la figura siguiente.
 Originalmente esta relación la expresó Ohm en la forma:

R = V = K ohms ()
I

Donde:
R = Resistencia en Ohms
V = Diferencia de Potencial en Volts (V)
I = Corriente en Amperes (A)
K = Constante de proporcionalidad

Ejercicio
Calcular la resistencia del resistor de la figura anterior para los voltajes de 10V, 20V y 30V.

Representación gráfica de la Ley de Ohm.

La ley de Ohm representa una relación lineal entre corriente y voltaje para cualquier resistencia
constante, esto significa que en una gráfica, un cambio en la corriente graficado con un cambio en
el voltaje, es una línea recta para un valor fijo de un resistor.

Como ejemplo de esta relación entre V e I se puede usar una resistencia fija de 2 ohms como
resistencia de carga, como se muestra en la figura siguiente, de manera que variando el voltaje
entre 0 y 12 volts, el instrumento de medición (Ampérmetro) muestra la corriente I directamente
proporcional al voltaje. Estos valores para V e I se pueden listar en una tabla y de aquí graficar
posteriormente.

Experimento para mostrar la variación proporcional entre la corriente y el voltaje

A) Circuito con fuente de voltaje variable y resistencia constante,
B) Tabla de lecturas.
C) Gráfica obtenida de los datos de la tabla y-que muéstrala proporcionalidad entre V e I.

Los valores de voltaje para V se indican en el eje horizontal (de las abcisas) y los valores de
corriente en el eje vertical o de las ordenadas. Para elaborar la gráfica no se requiere que las dos
escalas sean las mismas, el único requerimiento es que iguales distancias sobre cada escala
representan iguales cambios en magnitud.

Otras formas de la ley de Ohm

La corriente se puede calcular de la expresión: I = V/R, si se mantiene la misma resistencia en un
circuito pero se varía el voltaje, la corriente varía también. El circuito siguiente permite ilustrar
esta idea.

La corriente expresada en amperes es:

Amperes = Volts
Ohms

Por ejemplo, si se aplican 10 volts a una resistencia de 5  la corriente es 10/5 = 2a.

Ejercicio 1
Un calentador eléctrico tiene una resistencia de 10 y se conecta a un contacto de 120 volts.
Calcular el valor de la corriente que circula por el.

Ejercicio 2
Una lámpara incandescente se conecta a una alimentación de 120 volts y tiene una
resistencia de 2,400 Ohms. Calcular la corriente.

El Voltaje (V)
El voltaje V se puede calcular como:

V=RI

Donde la resistencia (R) se expresa en Ohms, la corriente (I) en amperes y entonces el

voltaje (V) se expresa en volts.

Ejercicio 3
Qué voltaje produce una corriente de 9 M A que circula a través de una resistencia de 5
Kilo Ohms.

Ejercicio 4
La medición de la caída de voltaje es 50 volts a través de una resistencia de 100.

Calcular la corriente que circula en el resistor.

Ejercicio 5
La caída de voltaje a través de una resistencia es de 150 mV y se mide en la misma una corriente
de 75a. Calcular el valor de la resistencia del resistor.

Ejercicio 6
Un circuito tiene una resistencia total de 2,7 k , calcular la corriente, si la fuente de voltaje es de
12v.
Potencia eléctrica.
La unidad de potencia eléctrica es el watt (w) en honor de James Watt (1736-1819). Un watt de
potencia es igual al trabajo desarrollado en un segundo por una diferencia de potencial de 1 volt
para mover un Coulomb de carga.

De acuerdo con la definición de corriente, 1 coulomb/segundo es igual a 1 ampere.

Por lo tanto, la potencia en watts es igual al producto de los volts por los amperes.

Potencia en watts = volts x amperes

P=VxI

Por ejemplo, si una batería de 9 volts produce 2 A en un circuito, la batería genera: 9 x 2 = 18

watts de potencia, esta fórmula de potencia dependiendo de lo que se desee obtener, se puede
escribir en tres formas:

I=P
V
P = VI
V=P
I

Estas fórmulas se usan dependiendo de que se desea calcular: ya sea P, I o V.

Ejercicio 7
Un tostador demanda 10ª de un contacto de alimentación a 127 volts. Calcular la potencia
consumida.

Ejercicio 8
¿Cuál es la corriente que circula por el filamento de una lámpara d 150 Watts conectada a
una alimentación de 127 volts?
Disipación de Potencia en una Resistencia
Cuando circula la corriente eléctrica por una resistencia, se produce calor debido a la fricción entre
los electrones libres en movimiento y los átomos que obstruyen el flujo de los electrones, el calor
es una evidencia de que la potencia se usa para producir la corriente eléctrica, este es el principio
usado en los fusibles para protección de las instalaciones eléctricas, en donde el calor resultante
de las altas corrientes, funde al elemento fusible.

Dado que la potencia es disipada en la resistencia de un circuito, es conveniente entonces, expresar

también la potencia en términos de la resistencia R, de manera que la fórmula P = R x I, se puede
modificar sustituyendo V = R x I,como:

P = R x I2

Otra forma de expresar la potencia, es sustituyendo: I = V/R, de modo que:

P = V2
R

En estas fórmulas V es el voltaje a través de la resistencia R por donde circula la corriente I.

Ejercicio 9
Calcular la potencia en un circuito en donde la fuente de 120 V produce una corriente de 2.4A en
una resistencia de 50 Ohms.

Otras fórmulas de la potencia.

Para calcular I o R para aparatos o componentes eléctricos especificados en términos de la potencia
a un voltaje dado, puede ser conveniente usar las fórmulas de potencia en distintas formas, hay
tres fórmulas básicas, con las que se pueden hacer distintas combinaciones como se indica a
continuación:

Ejercicio 10
Qué corriente demanda un tostador de 600 Watts a 120 Volts?

Ejercicio 11
Calcular el valor de la resistencia del tostador de 600W, 120V del ejercicio anterior.
Ejercicio 12
Una resistencia de 10 k se conecta en un circuito donde la corriente que circula es de
40mA. Calcular la potencia mínima de seguridad para el resistor que se va a usar en este circuito.

Ejercicio 13
Calcular el voltaje más alto que se puede aplicar a un resistor de 5 k, 2W, sin que se
exceda su capacidad de disposición.

Circuitos en serie.
Siempre que las partes o componentes de un circuito estén conectadas de manera que se constituya
una trayectoria única para el paso de la corriente, se dice que las partes están "conectadas en serie"
cuando todas las partes de un circuito incluyendo la fuente están conectadas en serie, se tiene un
circuito serie.

La corriente en un circuito serie

Una de las propiedades fundamentales de los Circuitos en serie se refiere a la corriente.

“La corriente en un circuito serie es la misma en cualquier parte del circuito".

Este concepto debe ser claro a partir del hecho de que solo hay una trayectoria de corriente.

Por lo tanto, la corriente que entra al circuito, circula a través del circuito que entra a la fuente y
sale de la fuente, debe ser la misma.

Es decir, siempre se "mide" el mismo valor de corriente en cualquier punto del circuito.
Conexión de resistencias en serie.
Las resistencias o los elementos usados como resistencias denominados resistores, se conectan en
serie, simplemente-conectando el principio y el final de cada uno, la geometría no importa,
realmente lo que importa es que se tenga -sólo una trayectoria para la corriente, algunos ejemplos
de forma de conexión serie de resistores con distintas geometrías se muestran a continuación:

Del concepto de que la resistencia es la oposición al flujo de corriente, cuando los resistores se
conectan en serie, cada uno suma al otro su oposición, este concepto se establece en una de las
propiedades fundamentales de los circuitos en serie.

La resistencia total de un circuito en serie, es la suma de las resistencias individuales.

RT = R1 + R2 + R3 - - - + RN

donde:
RN representa el número de resistores en el circuito

Ejercicio 13
Se tienen conectadas tres resistencias en serie, R1, R2 y R3 de 3, 7 y 10,
respectivamente. Calcular el valor de la resistencia total RT.

Ejercicio 14
Si aplica un voltaje de 120 volts a las resistencias del ejercicio anterior, ¿cuál es el valor
de la corriente que circula?
Caídas de voltaje.
Cuando circula una corriente I a través de una resistencia por la Ley de Ohm, el voltaje a través de
la resistencia es igual R x I. Este voltaje R x I a través de cada resistencia, se conoce como "la
caída de voltaje" debido a que reduce la diferencia de potencial disponible para las resistencias
restantes en el circuito serie.

En el circuito anterior, si la corriente es de 1A, la caída de voltaje a través del resistor R 1 es: V1 =
5 x 1 = 5 volts y la caída de voltaje a través del resistor R2 es: V 2 = 2 x 1 = 2 volts.

Se observa que el voltaje se aplica por medio de una fuente por ejemplo una batería, para producir
corriente y tener las caídas voltaje r x i en las resistencias.

Se observa también que la suma de las caídas de voltaje R x I es igual al voltaje aplicado V T en el
circuito serie, es decir, se cumple en general que:

VT = V1 + V2 + V3 +…..+ VN

Ejercicio 15
Una batería de 100 volts está conectada en serie
con tres resistencias de 20, 40, y 140.
Calcular la caída de voltaje en cada resistor.

Polaridad en las caídas de voltaje R x I,

Cuando existe una caída de voltaje R x I a través de una
resistencia, uno de sus extremos debe ser, ya sea más positivo
o más negativo que el otro, ya que de otra manera, sin una
diferencia de potencial, no podría circular una corriente (I)
para producir la caída de voltaje RI.

La polaridad del voltaje RI se puede asociar con la dirección

de la corriente (I) a través de la resistencia R, en resumen: las
cargas positivas circulan hacia el lado positivo del voltaje RI y salen del lado negativo.
En un circuito serie, con dos resistencias y dos caídas de voltaje RI, se pueden analizar estas
polaridades, las cargas positivas se mueven de la terminal positiva de VT a través de RI. Las cargas
positivas circulan hacia el punto C y salen del punto D, por lo tanto, C es el lado positivo del
voltaje a través de R1. En forma similar, para la caída de voltaje a través de R2, el punto E es el
lado positivo comparado con el punto F.

Polaridad a tierra o referencia.

En algunos circuitos prácticos, uno de los lados de la fuente de voltaje V T se conecta al chasis o
tierra. El propósito de esto es simplificar el alambrado. Tal es el caso del diagrama del alambrado
para la instalación eléctrica de automóviles, en donde el chasis es el retorno por "tierra" aún cuando
en realidad la conexión a tierra físicamente no exista por estar el vehículo aislado por las llantas.
En las bases plásticas para montaje del circuito o en los circuitos impresos, una cinta fina de
soldadura sirve como el retorno por tierra del chasis de manera que sólo se usa una terminal de la
fuente de voltaje como lado de conexión, el retorno del circuito tiene conexión al lado opuesto de
VT a través del conductor de tierra del chasis.

La Potencia Total en un Circuito Serie

La potencia necesaria para producir corriente en cada resistor en serie, es usada en forma de calor,
por lo tanto, la potencia total usada es la suma de los valores individuales de potencias disipadas
en cada parte del circuito.
Pt = P1 + P2 + P3 +...+ etc.
Donde las potencias Pl, P2, P3, etc., se pueden calcular usando las expresiones:

Ejercicio 16
Una fuente de voltaje de 18V se conecta a través de resistencias en serie de R1 = 3.3 K,
R2= 1 K y R3 = 4.7 K, como se muestra en la figura.

Calcular
a) La resistencia total del circuito.
b) La corriente en el circuito.
c) La caída de voltaje a través de los resistores.
d) La potencia disipada por cada resistencia en forma individual.
e) La potencia entregada por la fuente.

Fuentes de Voltaje en Serie.

Las fuentes de voltaje que se conectan con fuentes de
voltaje que permiten la circulación de corriente en la
misma dirección de acuerdo a sus polaridades, suman
sus voltajes. Esto ocurre cuando la terminal positiva
de una fuente se conecta a la terminal negativa de la
fuente adyacente.
La conexión serie de fuentes con voltajes que se sustraen o restan se conectan terminal negativa a
terminal negativa o terminal positiva a positiva.

El efecto de circuito abierto en un circuito serie.

Un circuito abierto es una interrupción en la trayectoria de corriente la resistencia de la parte abierta
es muy alta, debido a que un elemento de aislamiento como es el aire, toma el lugar de una parte
conductora del circuito, -recuérdese que la corriente es la misma en todas las partes del circuito
serie, de manera que una interrupción en-alguna parte, significa una interrupción total para el
circuito.

a) Con circuito cerrado existe circulación de corriente.

b) Con circuito abierto la corriente es cero.

Medición de corriente.
La corriente eléctrica se mide por un instrumento denomina do "ampérmetro", este instrumento
puede ser parte también de un instrumento que hace varias funciones y que se conoce como
"multímetro", este ampérmetro debe ser conectado de manera que la corriente que se debe medir
pase o circule a través del mismo, esto significa que el ampérmetro se debe conectar en serie con
el circuito en el que se va a efectuar la medición, para hacer esto, el circuito se debe desenergizar
previamente, el ampérmetro debe tener una resistencia muy pequeña, de manera que introduzca
un error mínimo.
La medición de corriente con un multímetro se muestra en la siguiente figura:

Medición de Voltaje y Caída de Voltaje

Considerando que el voltaje es una diferencia de potencial, la medición del voltaje se puede hacer
con instrumentos conocidos como "vóltmetros", en forma análoga a los ampermetros, los
vóltmetros frecuentemente forman parte de los "multímetros".

Las mediciones de voltaje se hacen conectando el vóltmetro a través de las partes del circuito en
donde se desea determinar el voltaje, por lo que si el voltaje aplicado debe ser medido, el vóltmetro
se conecta a través (entre) las terminales de la fuente, si se desea medir el voltaje a través de una
parte de un circuito, el vóltmetro se conecta por medio de la parte del circuito.

Cuando circula la corriente por cada parte de un circuito, se produce también una caída de
voltaje en cada parte del circuito. Esta caída de voltaje en un resistor se calcula, como se sabe,
con la expresión:
V = RI
 La forma de conectar los cables de conexión entre las partes del elemento al que se va a
medir la caída de voltaje, se muestra a continuación:
Circuitos en paralelo.
En los circuitos con conexión serie en las partes de los circuitos conectados en serie, existe sólo
una trayectoria para la corriente, las caídas de voltaje alrededor del circuito pueden ser diferentes
unas de otras y también se sabe que el voltaje aplicado es igual a la suma de las caí das de voltaje,
así como que la resistencia total es igual a la suma de las resistencias.

Cuando los elementos de un circuito se conectan en paralelo, se observa que existen distintas
trayectorias de corriente, estas trayectorias se les conoce como "ramas", la corriente en las ramas
no debe ser necesariamente la misma.
En una conexión paralelo, el voltaje es igual en todas las ramas del circuito, algunas formas de
conexión de ramas en paralelo se muestran a continuación.
Circuito con resistencias en paralelo.
En un circuito en paralelo las resistencias se conectan en forma separada a la fuente, la instalación
eléctrica de -una casa habitación es el ejemplo típico de un circuito en paralelo.

Existen tres reglas básicas para los circuitos en paralelo:

1. El voltaje en cada rama es el mismo. Dado que las ramas están conectadas todas a la misma
fuente de voltaje (o al mismo par de nodos del circuito), no es posible para la rama tener un voltaje
diferente.

2. La corriente total que demanda un circuito paralelo es la suma de las corrientes en cada
rama. Cada rama demanda una corriente de carga separada de la fuente de manera que la corriente
total de carga proporcionada o suministrada por la fuente debe ser igual a la suma de las corrientes
que demandan las ramas.

IT = 11 + 12 + 13+ … + In
Circuito en Paralelo con tres Ramas

3. La resistencia total de un circuito en paralelo, es menor que la resistencia de cualquiera de las

ramas.

Resistencia equivalente para un circuito en paralelo.

Si en la figura anterior, se aplica la ley de Ohm a cada una de las ramas con resistencias, se obtiene:
Ejercicio

Una fuente de 30 Volts se conecta a través de tres resistores en paralelo que tienen valores
de R1 = 2 K, R2 = 1 K y R3 = 4 K.

Calcular

a) La corriente que circula por cada registro.

b) La corriente total.
c) La resistencia equivalente del circuito.
d) El valor de corriente que lee un ampérmetro entre R1 y R2.
e) La potencia disipada por cada resistor.
f) La potencia total que entrega la fuente.
Otras Ecuaciones para Calcular la Resistencia Equivalente
Básicamente existen otras dos formas útiles para calcular la Resistencia equivalente en
redes con resistencias en paralelo.

Ejercicio 1
Calcular la resistencia equivalente de dos resistencias en paralelo, una de 2 K y otra de 4
K.

Ejercicio 2
Se tienen 3 resistencias en paralelo de 600 cada una, conectadas a través de una fuente
de 60V, calcular:

a) La resistencia total del circuito.

b) La corriente total que se demanda de la fuente.
c) La corriente en cada rama en paralelo.
Ejercicio 3
Dado el circuito mostrado anteriormente con las resistencias R1= 390, R2 = 1.2 K, R3)
1.8 K y R4= 2.2 K. Calcular:

a) La conductancia total.
b) La Req.

Ejercicio 4
Una extensión para alumbrado decorativo, tiene 8 lámparas conectadas en paralelo,
alimentadas de una fuente de 120 Volts, cada lámpara tiene una potencia de 60 W.

a) Calcular la corriente total que demandan.

b) Calcular la corriente por lámpara.
c) Calcular la resistencia equivalente del arerglo.

Ejercicio 5
Dado el circuito mostrado en la figura, obtener la resistencia equivalente.

Ejercicio 6
En el circuito mostrado en la figura I T = 0.3A, calcular el valor de R2.

Ejercicio 7
Qué resistencia tiene un circuito eléctrico que demanda una corriente de 2.5A de una fuente
de 120V?

Ejercicio 8
Un vóltmetro conectado a través de una resistencia indica una caída de voltaje de 15V,
cuando un ampérmetro conectado en serie con la resistencia indica que circula una corriente de
2.5 mA. Calcular el valor de la resistencia.

Ejercicio 9
Qué voltaje se debe aplicar a un resistor de 15 para hacer circular una corriente de 3A.

Ejercicio 10
Se aplica un voltaje de 10V a través de una resistencia de 5, calcular su potencia.
Ejercicio 11
En un circuito eléctrico simple, se tiene una fuente de voltaje de 10V y una resistencia R1
de 5 K.

a) Calcular la corriente I.
b) Si se conectan dos resistencias R2 de 2 K y R3 de 3K en serie con R1, calcular la
resistencia total RT.
c) Para el circuito del inciso anterior, calcular I.

Ejercicio 12
Con referencia al circuito mostrado en la figura

a) Cuál es el valor de V1 + V2

b) Calcular I como VT / RT

Ejercicio 13
Dadas las resistencias R1 = 150, R2 = 300 y R3 = 50 calcular:

a) La resistencia total cuando se conectan en serie.

b) Si al circuito se conecta una fuente de 90V, obtener el valor de la corriente.
c) La caída de voltaje en cada resistencia.
d) La potencia consumida por cada resistor y la potencia total.

Ejercicio 14
Una lámpara de 100W, 120V y otra de 60W, 120V se conectan en serie a una alimentación
de 240V. Calcular el voltaje a través de cada lámpara y la potencia disipada para cada lámpara.

Ejercicio 15
En el circuito mostrado en la figura, la corriente que circula pro R1 es 25wa y la caída de
voltaje a través de R2 es 25V ¿cuál es el valor de la resistencia R2 ?
Ejercicio 16
En el circuito de la figura, V = 15V, V1 = V1 = 4.69V. Si R1 = 1.5 K, obtener el valor de
R2.

Ejercicio 17
En el circuito de la figura, calcular la corriente e indicar su dirección.

Ejercicio 18
Se tienen tres resistencias en paralelo de 4.7 m cada una, calcular la resistencia
equivalente.

Ejercicio 19
Calcular la resistencia equivalente de un arreglo de resistencias en paralelo, 2 de 20 en
paralelo con una de 1. Dibujar el circuito.

Ejercicio 20
Calcular para el siguiente circuito los valores de I RI, IR2, IR3, IT, RT, PT.

Ejercicio 21
Para el circuito mostrado en la figura, calcular: IR8, IT, RT, PT
