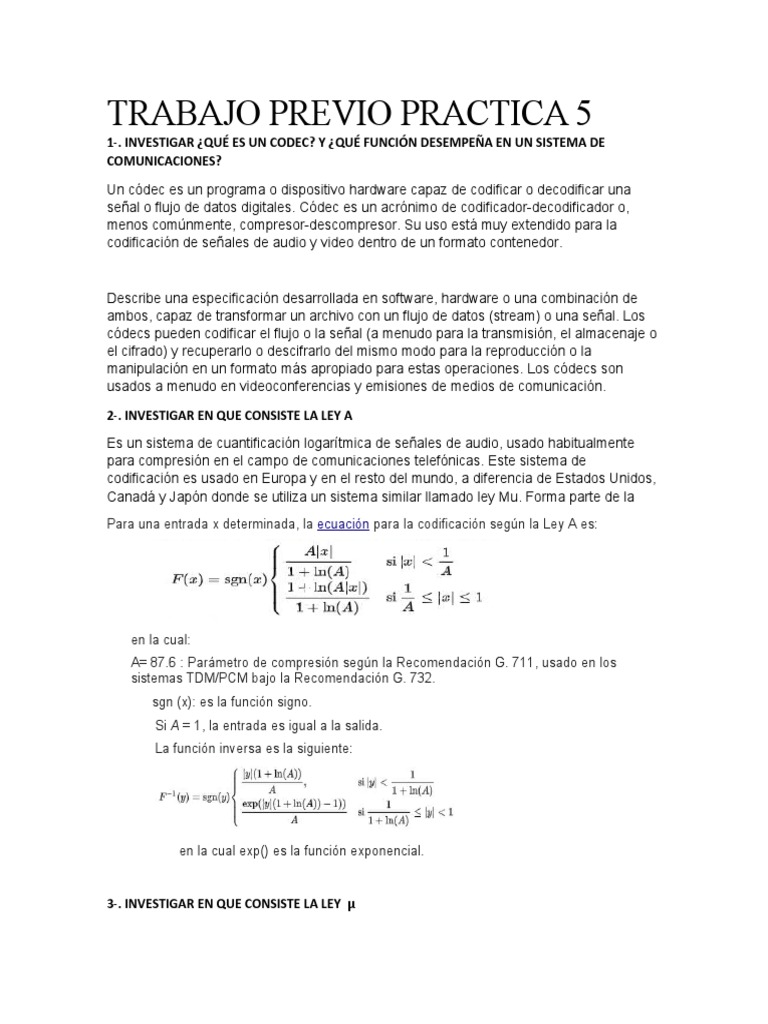

TRABAJO PREVIO PRACTICA 5

1-. INVESTIGAR ¿QUÉ ES UN CODEC? Y ¿QUÉ FUNCIÓN DESEMPEÑA EN UN SISTEMA DE

COMUNICACIONES?

Un códec es un programa o dispositivo hardware capaz de codificar o decodificar una

señal o flujo de datos digitales. Códec es un acrónimo de codificador-decodificador o,
menos comúnmente, compresor-descompresor. Su uso está muy extendido para la
codificación de señales de audio y video dentro de un formato contenedor.

Describe una especificación desarrollada en software, hardware o una combinación de

ambos, capaz de transformar un archivo con un flujo de datos (stream) o una señal. Los
códecs pueden codificar el flujo o la señal (a menudo para la transmisión, el almacenaje o
el cifrado) y recuperarlo o descifrarlo del mismo modo para la reproducción o la
manipulación en un formato más apropiado para estas operaciones. Los códecs son
usados a menudo en videoconferencias y emisiones de medios de comunicación.

2-. INVESTIGAR EN QUE CONSISTE LA LEY A

Es un sistema de cuantificación logarítmica de señales de audio, usado habitualmente

para compresión en el campo de comunicaciones telefónicas. Este sistema de
codificación es usado en Europa y en el resto del mundo, a diferencia de Estados Unidos,
Canadá y Japón donde se utiliza un sistema similar llamado ley Mu. Forma parte de la
Para una entrada x determinada, la ecuación para la codificación según la Ley A es:

en la cual:
A= 87.6 : Parámetro de compresión según la Recomendación G. 711, usado en los
sistemas TDM/PCM bajo la Recomendación G. 732.
sgn (x): es la función signo.
Si A = 1, la entrada es igual a la salida.
La función inversa es la siguiente:

en la cual exp() es la función exponencial.

3-. INVESTIGAR EN QUE CONSISTE LA LEY µ

Es un sistema de cuantificación logarítmica de una señal de audio, usado en el campo de
comunicaciones telefónicas. Es utilizado principalmente para audio de voz humana dado
que explota las características de ésta. El nombre de Ley μ proviene del término original
inglés "µ-law", que usa la letra griega µ (Mu). Este sistema de codificación es usado en
Estados Unidos y Japón, mientras que en Europa y en el resto del mundo se utiliza un
sistema muy parecido llamado ley A.

4-. DIBUJE EL DIAGRAMA A BLOQUES DE UN SISTEMA DE COMUNICACIONES QUE CONTENGA

UN CODEC

TRABAJO PREVIO PRACTICA 6

1-. Enuncie las características de un sistema PCM diferencial

En este tipo de modulación primero se cuantifica la señal usando Modulación por Amplitud
de pulso (PAM), y luego se usa un código para designar cada nivel en cada tiempo de
muestreo. Recibe el nombre de Modulación de Código de Pulsos y se denota como PCM
(Pulse Code Modulation).
En comunicaciones a largas distancias, las señales PCM pueden regenerarse por
completo en estaciones repetidoras intermedias porque toda la información está contenida
en el código.
 En cada repetidora se transmite una señal esencialmente libre de ruido. Los efectos del
ruido no se acumulan y solo hay que preocuparse por el ruido de la transmisión entre
repetidoras adyacentes.

2-. ¿Cómo es la señal codificada en PCM diferencial con respecto de la PCM?

La modulación digital por pulsos codificados (Pulse Code Modulation –PCM) está basado
en el teorema de Nyquist, donde se establece que una señal es muestreada
uniformemente al menos al doble de la componente más alta de frecuencia. La
componente en frecuencia de la señal de voz es de 4 kbps, por lo que se necesita
muestrear la señal a 8000 muestras/s cada 1/8000 veces en un segundo (125µs), los
valores muestreados son aún analógicos, por lo tanto, necesitan cuantizarse en un
número fijo de niveles. Considerando 256 niveles de cuantización y cada muestra se
puede representar por 8 bits. Así, un segundo de señal de voz puede representarse en
64kbits.

3-. ¿En qué casos es preferible utilizar PCM diferencial en vez de PCM?

Cuando se requiere que en codificación se necesitarán menos bits

Se puede decir que la potencia de la señal “diferencia” es mucho menor que la de la señal
discreta original.

TRABAJO PREVIO PRACTICA 7

1-. Dibuje el diagrama a bloques de un sistema de comunicación con Modulación Delta Lineal
2-. ¿Cómo es la señal modulada en Delta Lineal con respecto a la señal PCM diferencial?

Modulación delta

PCM diferencial

3-. ¿En que casos es preferible utilizar Modulación Delta Lineal?

1. La señal analógica se aproxima con una serie de segmentos.

 2. Cada segmento de la señal aproximada se compara con los sucesivos bits que se
determina mediante esta comparación.
3. Solo se envía el cambio de información, es decir, solo se envía un aumento o
disminución de la amplitud de señal de la muestra previa, mientras que una
condición de no cambio hace que la señal modulada permanezca en el mismo
estado 0 o 1 de la muestra anterior.
4. Para lograr una alta relación señal/ruido, la modulación delta debe usar técnicas
de sobre muestreo, es decir, la señal analógica se muestrea a una tasa varias
veces mayor que la tasa Nyquist .
5. Las formas derivadas de la modulación delta son la modulación delta de pendiente
continuamente variable, la modulación delta-sigma y la modulación diferencial. La
modulación del código de pulso diferencial es el superconjunto de modulación
delta.

4-. ¿Qué es la sobrecarga de pendiente?

Las características de transferencia de un sistema delta modulado siguen una función

signum, ya que cuantifica solo dos niveles y también de un bit a la vez. Las dos fuentes de
ruido en la modulación delta son "sobrecarga de pendiente", cuando el tamaño del paso
es demasiado pequeño para seguir la forma de onda original, y "granularidad", cuando el
tamaño del paso es demasiado grande.

TRABAJO PREVIO PRACTICA 8

1-. Explique que es el multiplexaje por división de tiempo

Es una técnica que permite la transmisión de señales digitales y cuya idea consiste en
ocupar un canal (normalmente de gran capacidad) de transmisión a partir de distintas
fuentes, de esta manera se logra un mejor aprovechamiento del medio de transmisión.

2-. ¿Qué es una trama?

Una trama es una unidad de envío de datos. Es una serie sucesiva de bits, organizados
en forma cíclica, que transportan información y que permiten en la recepción extraer esta
información. Viene a ser el equivalente de paquete de datos o Paquete de red, en el Nivel
de red del modelo OSI.

3-. ¿Qué es Ranura de Tiempo?

A cada persona que hace una llamada se le asigna una ranura de tiempo específica para
la transmisión, lo que hace posible que varios usuarios utilicen un mismo canal
simultáneamente sin interferir entre sí.

4-. ¿Cómo se obtiene el sincronismo de trama en un sistema analógico?

Para poder recuperar la información transmitida a través de un sistema de comunicación
digital se precisa conocer la señal de sincronismo de bit, señal de sincronismo de trama y
señal de sincronismo de portadora.
Señal de sincronismo de trama: permite separar los distintos grupos de bits de una
transmisión múltiplex de forma que los bits recibidos se puedan clasificar y dirigir al canal
de salida apropiado.

5-. Dibuje el diagrama a bloques de un sistema de comunicaciones de cuatro canales que use
Multiplexaje por División de Tiempo PAM

TRABAJO PREVIO PRACTICA 9

1-. Investigar y describir qué es un sistema TDM/PCM.

La multiplexación por división de tiempo (MDT) o (TDM), del inglés Time Division
Multiplexing, es el tipo de multiplexación más utilizado en la actualidad, especialmente en
los sistemas de transmisión digitales. En ella, el ancho de banda total del medio de
transmisión es asignado a cada canal durante una fracción del tiempo total (intervalo de
tiempo).
Es el proceso que consiste en tomar muestras (medidas) del valor de la señal, n veces
por segundo, lo que representa n niveles de tensión en un segundo. Para un canal
telefónico de voz, es suficiente tomar 8.000 muestras por segundo, es decir, una muestra
cada 125 μs, ya que según el teorema de muestreo, al tomar muestras de una señal
eléctrica con una frecuencia que sea el doble de la frecuencia máxima de la señal, dichas
muestras contendrán toda la información necesaria para reconstruir la señal original.
Como en este caso, la frecuencia de muestreo es de 8 kHz, sería posible transmitir hasta 4
kHz, suficientes por tanto para el canal telefónico de voz, donde la frecuencia más alta
transmitida es de 3,4 kHz.
El tiempo de separación entre muestras (125 μs) podría ser destinado al muestreo de
otros canales mediante el procedimiento de multiplexación por división de tiempo.

2. Investigar las jerarquías normalizadas según el CCITT y BEL para el multiplexaje por

división en el Tiempo TDM.

3. Investigar y explicar qué es codificación de líneas.

Es un código utilizado en un sistema de comunicación para propósitos de transmisión.

Los códigos de línea son frecuentemente usados para el transporte digital de datos. Estos
códigos consisten en representar la señal digital transportada respecto a su amplitud
respecto al tiempo. La señal está perfectamente sincronizada gracias a las propiedades
específicas de la capa física. La representación de la onda se suele realizar mediante un
número determinado de impulsos. Estos impulsos representan los unos y los ceros
digitales. Los tipos más comunes de codificación en línea son el unipolar, polar, bipolar
y Manchester.

4. Investigar las características de los códigos AMI yHDB3 .

Características código AMI

- No permite la aparición de componentes continuos debido a la alternancia de

los pulsos.
- Para este código el espectro de la señal a la frecuencia de valor cero debe ser
cero, para eliminar en la mayoría de los canales la componente continua de las
señales.
- Se logra una mejor relación señal/ruido (SNR).
- Se reducen los requerimientos de potencia para la transmisión y se logra una
mayor inmunidad a la diafonía.
- Las condiciones anteriores permiten que si la señal contiene largas secuencias
de ceros se utiliza un aleatorizador que limite estadísticamente el número de
ceros consecutivos, es decir este código se encarga de poner un “1” lógico
saltando un “0” en la parte de transmisión mientras que en la recepción lo
invierte, caso contrario se perdería el sincronismo con el reloj.
- Si se encuentran dos “1” seguidos con la misma polaridad se sabe que se ha
producido un error.

Características código HDB3

- El espectro de frecuencias carece de componente continua y su ancho de

banda esta optimizado
- El sincronismo de bit se garantiza con la alternancia de polaridad de los 1’s, e
insertando impulsos de sincronización en las secuencias de 0’s.
- Al igual que cualquier código HDBN que limitan el número de 0’s consecutivos
que se pueden transmitir, mientras que el código HDB3 no admite más de 3
ceros consecutivos ya que se encarga de colocar un impulso (positivo o
negativo) en el lugar del siguiente cero.
- El receptor deberá interpretar el cuarto impulso como un 0. Para ello es preciso
diferenciarlo de los impulsos normales que representan 1’s.
- El impulso del cuarto 0 se genera y transmite con la misma polaridad que la del
impulso precedente. A esta acción se le conoce como impulso de violación de
polaridad (el receptor reconoce esta violación porque detecta 2 impulsos
seguidos con la misma polaridad).
