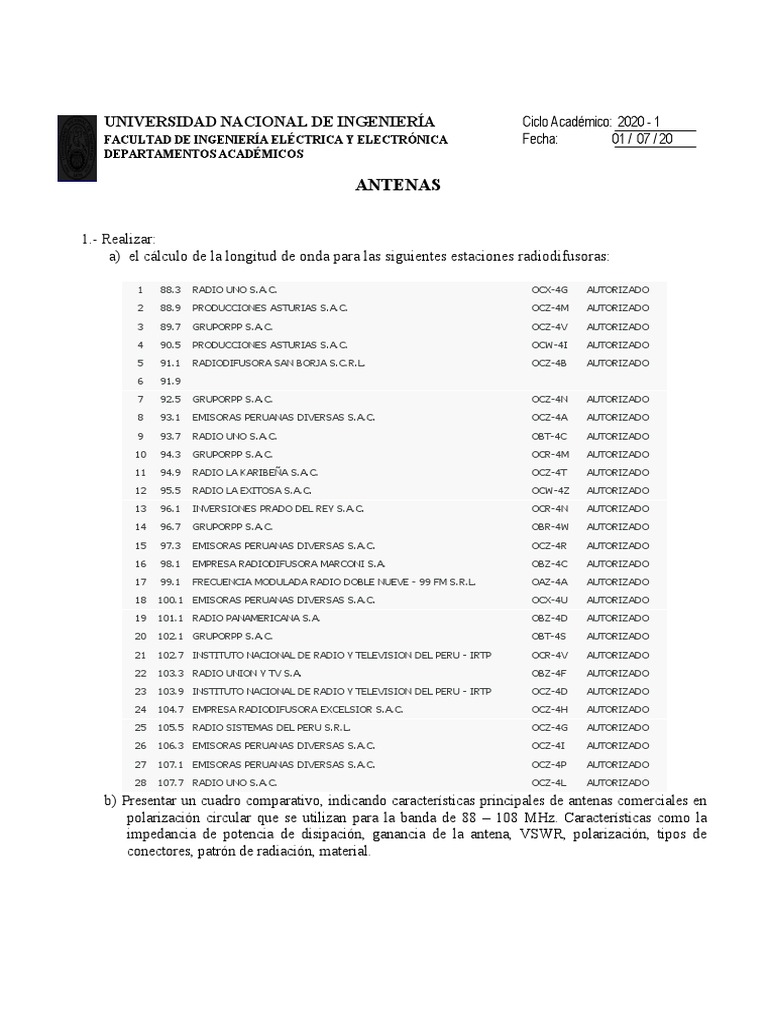

UNIVERSIDAD NACIONAL DE INGENIERÍA Ciclo Académico: 2020 - 1

FACULTAD DE INGENIERÍA ELÉCTRICA Y ELECTRÓNICA Fecha: 01 / 07 / 20

DEPARTAMENTOS ACADÉMICOS

ANTENAS

1.- Realizar:
a) el cálculo de la longitud de onda para las siguientes estaciones radiodifusoras:

1 88.3 RADIO UNO S.A.C. OCX-4G AUTORIZADO

2 88.9 PRODUCCIONES ASTURIAS S.A.C. OCZ-4M AUTORIZADO

3 89.7 GRUPORPP S.A.C. OCZ-4V AUTORIZADO

4 90.5 PRODUCCIONES ASTURIAS S.A.C. OCW-4I AUTORIZADO

5 91.1 RADIODIFUSORA SAN BORJA S.C.R.L. OCZ-4B AUTORIZADO

6 91.9

7 92.5 GRUPORPP S.A.C. OCZ-4N AUTORIZADO

8 93.1 EMISORAS PERUANAS DIVERSAS S.A.C. OCZ-4A AUTORIZADO

9 93.7 RADIO UNO S.A.C. OBT-4C AUTORIZADO

10 94.3 GRUPORPP S.A.C. OCR-4M AUTORIZADO

11 94.9 RADIO LA KARIBEÑA S.A.C. OCZ-4T AUTORIZADO

12 95.5 RADIO LA EXITOSA S.A.C. OCW-4Z AUTORIZADO

13 96.1 INVERSIONES PRADO DEL REY S.A.C. OCR-4N AUTORIZADO

14 96.7 GRUPORPP S.A.C. OBR-4W AUTORIZADO

15 97.3 EMISORAS PERUANAS DIVERSAS S.A.C. OCZ-4R AUTORIZADO

16 98.1 EMPRESA RADIODIFUSORA MARCONI S.A. OBZ-4C AUTORIZADO

17 99.1 FRECUENCIA MODULADA RADIO DOBLE NUEVE - 99 FM S.R.L. OAZ-4A AUTORIZADO

18 100.1 EMISORAS PERUANAS DIVERSAS S.A.C. OCX-4U AUTORIZADO

19 101.1 RADIO PANAMERICANA S.A. OBZ-4D AUTORIZADO

20 102.1 GRUPORPP S.A.C. OBT-4S AUTORIZADO

21 102.7 INSTITUTO NACIONAL DE RADIO Y TELEVISION DEL PERU - IRTP OCR-4V AUTORIZADO

22 103.3 RADIO UNION Y TV S.A. OBZ-4F AUTORIZADO

23 103.9 INSTITUTO NACIONAL DE RADIO Y TELEVISION DEL PERU - IRTP OCZ-4D AUTORIZADO

24 104.7 EMPRESA RADIODIFUSORA EXCELSIOR S.A.C. OCZ-4H AUTORIZADO

25 105.5 RADIO SISTEMAS DEL PERU S.R.L. OCZ-4G AUTORIZADO

26 106.3 EMISORAS PERUANAS DIVERSAS S.A.C. OCZ-4I AUTORIZADO

27 107.1 EMISORAS PERUANAS DIVERSAS S.A.C. OCZ-4P AUTORIZADO

28 107.7 RADIO UNO S.A.C. OCZ-4L AUTORIZADO

b) Presentar un cuadro comparativo, indicando características principales de antenas comerciales en

polarización circular que se utilizan para la banda de 88 – 108 MHz. Características como la
impedancia de potencia de disipación, ganancia de la antena, VSWR, polarización, tipos de
conectores, patrón de radiación, material.
2.- Utilizando el software de simulación revisado en clase, realizar la simulación de 5 antenas
(suponiendo dipolos de media onda) correspondientes a las frecuencias del listado de estaciones
autorizadas de la pregunta anterior. Se debe presentar como resultado:

a) La geometría y vista del diseño

b) El patrón de radiación obtenida horizontal y vertical, el ancho del haz de media potencia, el valor
del VSWR, la ganancia, impedancia.
c) Considerar los siguientes casos de altura del dipolo: 0, 10, 20 y 30 metros

3.- Realizar la simulación de dipolos HF que trabajen en las frecuencias 8.896.5 KHz y 10024 KHz.
Correspondientes. Considerar que la antena está construida con alambre de cobre de 5 mm de
diámetro. Se debe realizar el análisis del dipolo instalado de manera horizontal, se debe presentar
como resultado:

a) La geometría y vista del diseño

b) La variación del patrón de radiación instalado horizontalmente, considerando un terreno real
(asuma características del terreno que se dan en el manual) y alturas de 0, 5, 10, 15 y 20
metros.
c) El patrón de radiación obtenida horizontal y vertical, el ancho del haz de media potencia, el valor
del VSWR, la ganancia, impedancia.

4.- Repetir todos los pasos de la pregunta 3 para simular una antena de frecuencia 10024 KHz instalado
en V invertida. Considerar la altura como el punto de apoyo para la V invertida.

Ing. José Díaz Zegarra
