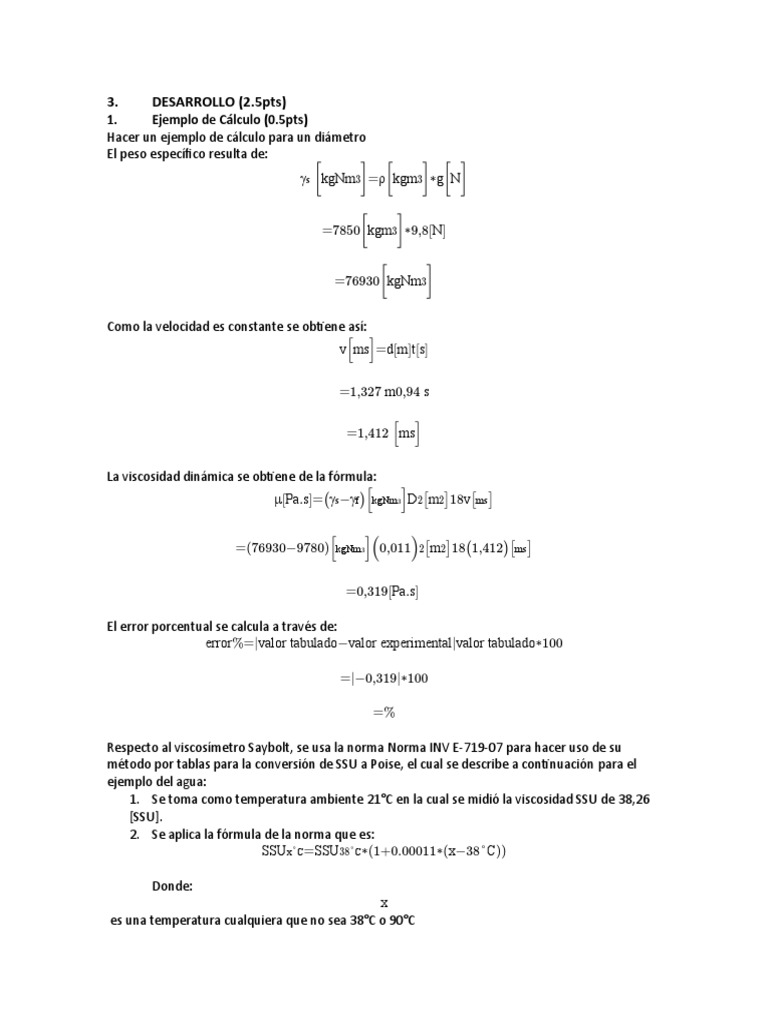

3. DESARROLLO (2.
5pts)
1. Ejemplo de Cálculo (0.5pts)
Hacer un ejemplo de cálculo para un diámetro
El peso específico resulta de:
γs [kgNm3]=ρ[kgm3]∗g[N]
=7850[kgm3]∗9,8[N]
=76930[kgNm3]
Como la velocidad es constante se obtiene así:
v[ms]=d[m]t[s]
=1,327 m0,94 s
=1,412 [ms]
La viscosidad dinámica se obtiene de la fórmula:
μ[Pa.s]=(γs−γf)[kgNm3]D2[m2]18v[ms]
=(76930−9780)[kgNm3](0,011)2[m2]18(1,412)[ms]
=0,319[Pa.s]
El error porcentual se calcula a través de:
error%=|valor tabulado−valor experimental|valor tabulado∗100
=|−0,319|∗100
=%
Respecto al viscosímetro Saybolt, se usa la norma Norma INV E-719-07 para hacer uso de su
método por tablas para la conversión de SSU a Poise, el cual se describe a continuación para el
ejemplo del agua:
1. Se toma como temperatura ambiente 21°C en la cual se midió la viscosidad SSU de 38,26
[SSU].
2. Se aplica la fórmula de la norma que es:
SSUx°C=SSU38°C∗(1+0.00011∗(x−38°C))
Donde:
x
es una temperatura cualquiera que no sea 38°C o 90°C
SSUx°C
es la viscosidad en SSU a la temperatura de
x
°C
SSU38°C
es la viscosidad en SSU a la temperatura de 38°C
Luego, se despeja
SSU38°C
con
x=21°C
:
SSU38°C=SSU21°C(1+0.00011∗(21°C−38°C))
=38,26 [SSU](1+0.00011∗(21°C−38°C))
=38,332 [SSU]
3. Con
SSU38°C
se puede buscar el respectivo valor en la tabla de la norma para la obtención en
viscosidad cinética centistokes [cst]. Que en este caso es 3,72[cst].
4. Para el siguiente paso se compara mediante error porcentual el presente método con otro
basado en tablas a condiciones normales (1atm, 20°C) para analizar que tan disperso está el
valor de la viscosidad cinética encontrado en el paso 3 a 38°C
V38°C=3,72[cst].
con uno a 20°C(cita):
Se debe interpolar entre los valores:
SSU cst
38 3,64
38,26 X
39,2 4
Así, se obtiene x=3,718
[cst]
para 20°C. Por tanto al sacar el error porcentual:
error%=|valor a temperatura ambiente−valor a 38°C|valor a temperatura ambiente∗100
=|3,718−3,2|3,718∗100
=0,05%
Lo que indica que no afecta de una manera significativa el escoger
V38°C
.
5. Finalmente, se pasa de viscosidad cinética a dinámica en [Pa.s]:
μ=ρ∗V38°C
Tomando la densidad del agua a
998[kgm3]
(cita):
=998[kgm3]∗3.72[cst]∗1[mm2s]1[cst]∗1[m2]10002[mm2]
=0,0037 [Pa.s]
2. Tabla de resultados (1pt)
Viscosímetro de bola
Agua Peso específico: 9780
Peso Velocidad Viscosidad Viscosidad Error
específico [m/s] calculada tabulada %
Material esfera [Poise] [Poise]
Diámetro de la γs Distancia Tiempo
esfera [m] esfera [m] [s]
Acero
0.011 A36 1.327 0.94
Acero
0.0075 A37 1.327 0.88
Acero
0.0065 A38 1.327 0.97
Acero
0.004 A39 1.327 0.9
Acero
0.0035 A40 1.327 1.16
http://www.matweb.com/search/DataSheet.aspx?
MatGUID=d1844977c5c8440cb9a3a967f8909c3a&ckck=1
Glicerina Peso específico: 12322.8
Peso Velocidad Viscosidad Viscosidad Error
específico [m/s] calculada tabulada %
Material esfera [Poise] [Poise]
Diámetro de la γs Distancia Tiempo
esfera [m] esfera [m] [s]
Acero
0.011 A36 0.611 12.01
Acero
0.0075 A37 0.611 20.53
Acero
0.0065 A38 0.611 18.99
Acero
0.004 A39 0.611 54.35
Acero
0.0035 A40 0.611 70.81
Aceite - Peso específico
γf
: 8792.2
Peso Velocidad Viscosidad Viscosidad Error
específico [m/s] calculada tabulada %
Material esfera [Poise] [Poise]
Diámetro de la γs Distancia Tiempo
esfera [m] esfera [m] [s]
Acero 0.65 3.53
0.011 A36
Acero 0.65 4.44
0.0075 A37
Acero 0.65 4.84
0.0065 A38
Acero 0.65 9.38
0.004 A39
Acero 0.65 13.39
0.0035 A40
Viscosímetro Saybolt
Viscosidad Error % Viscosidad
tabulada [SSU] experimental
Fluido Tiempo[s] [Poise]
Agua 38.26
Alcohol 51.61
3. Gráficas (1pt)
Viscosímetro de bola
4. ANÁLISIS DE RESULTADOS (3pts)
5. CONCLUSIONES Y RECOMENDACIONES (3pts) (3 por miembro)
1. Conclusiones
Apellidos y Nombres (Estudiante 1)
Apellidos y Nombres (Estudiante 2)
2. Recomendaciones
Apellidos y Nombres (Estudiante 1)
Apellidos y Nombres (Estudiante 2)
6. BIBLIOGRAFÍA (IEEE) (0.5)
*(Puntualidad, ortografía y formato = 0.5pts)
