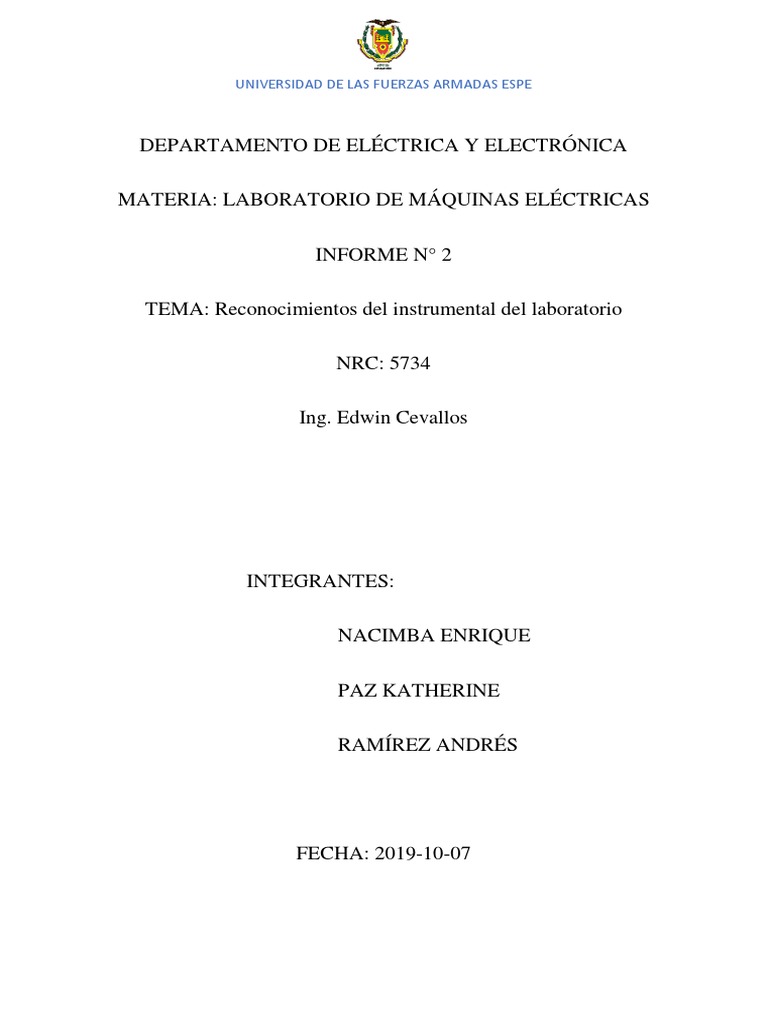

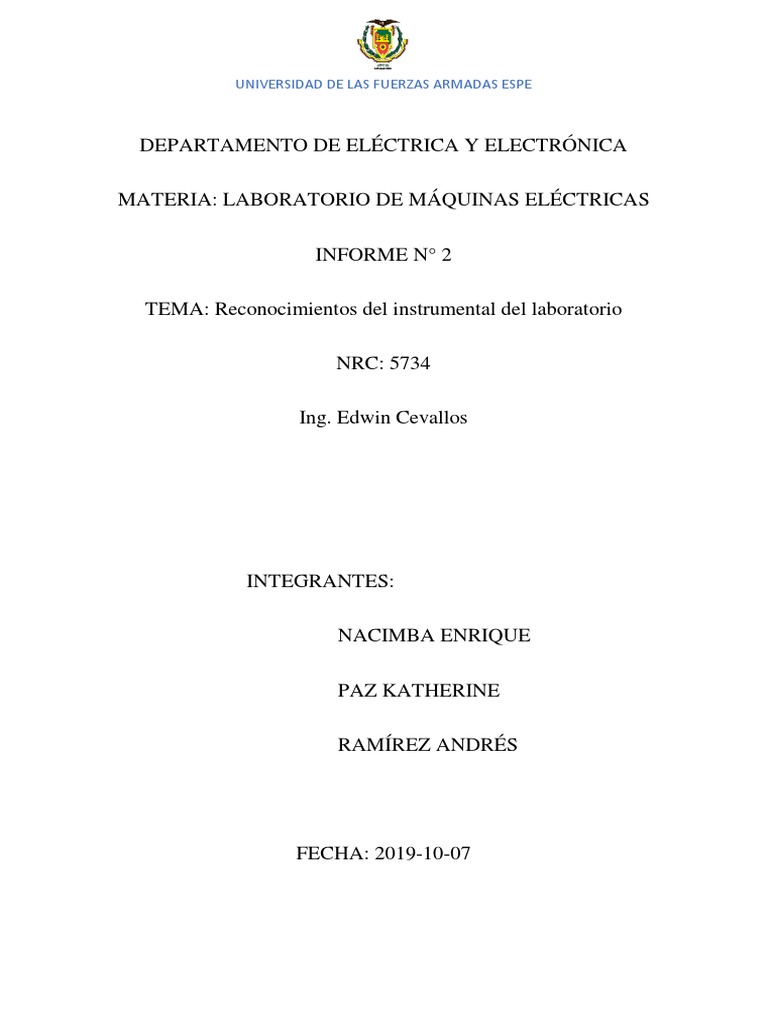

UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE

DEPARTAMENTO DE ELÉCTRICA Y ELECTRÓNICA

MATERIA: LABORATORIO DE MÁQUINAS ELÉCTRICAS

INFORME N° 2

TEMA: Reconocimientos del instrumental del laboratorio

NRC: 5734

Ing. Edwin Cevallos

INTEGRANTES:

NACIMBA ENRIQUE

PAZ KATHERINE

RAMÍREZ ANDRÉS

FECHA: 2019-10-07
 UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE

1. Tema
Conocimiento del laboratorio, las fuentes de voltaje, dispositivos de medición y practica sobre
aplicaciones de contactor.
2. Objetivos:
- Analizar y familiarizarse correctamente con el laboratorio, las fuentes de voltaje AC tanto
monofásicas como trifásicas, las fuentes de voltaje DC, dispositivos de medición de variables
eléctricas
- Armar y verificar el funcionamiento de un circuito eléctrico y magnético mediante el uso de un
contactor.
3. Marco teórico
3.1. Señal eléctrica AC
- Señal eléctrica de tensión o corriente que varían en función del tiempo
- La señal de la onda puede ser sinusoidal, triangular o cuadrada.
- La señal de onda de la corriente alterna que se utiliza con más frecuencia es la onda senoidal
debido a que se obtiene una transmisión más eficiente de la energía.
- La señal de corriente alterna es la forma en la que la corriente eléctrica llega a los hogares y a las
empresas.
- Las señales de audio y de radio transmitidas por los cables eléctricos, son también ejemplos de
corriente alterna, aquí el fin más importante suele ser la transmisión y recuperación de la
información codificada (o modulada) sobre la señal de la AC.
- Facilidad de transformación, dado que la elevación de la tensión se logra haciendo uso del
transformador.
- Oscilación sinusoidal.

Ilustración 1: Onda sinusoidal

𝑎(𝑡) = 𝐴. 𝑠𝑒𝑛(𝜔𝑡 + 𝜑)

En donde:
A Es la amplitud en voltios o amperios.
ω La pulsación en radianes/segundo.
t Tiempo en segundos.
φ El ángulo de fase inicial en radianes.
 UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE

3.2. Señal eléctrica DC

- Es el flujo continuo de electrones a través de un conductor entre dos puntos de distinto potencial.
- Las cargas eléctricas circulan siempre en la misma dirección (es decir, los terminales de mayor y
de menor potencial son siempre los mismos).
- Es continua toda corriente que mantenga siempre la misma polaridad.
- La elevación de la tensión se logra conectando dínamos en serie (poco práctico).

Ilustración 2: Señal eléctrica DC

3.3. Métodos de medición de tensión DC
Mediciones directas
Las mediciones directas son aquéllas en las cuales el resultado es obtenido directamente del
instrumento que se está utilizando. Por ejemplo, para medir la corriente que circula por un
circuito podemos utilizar un amperímetro apropiado.

Ilustración 3: Medición de voltaje DC

Fuente: (Quilemes, C., 2019)
Mediciones Indirectas
Las mediciones indirectas son aquéllas en que el resultado deseado no lo obtenemos directamente
de las lecturas realizadas con los instrumentos utilizados, sino que es necesario emplear los datos
obtenidos para hallar la cantidad deseada mediante algunos cálculos. Por ejemplo, el valor de una
resistencia lo podemos determinar de la siguiente forma: Con un amperímetro medimos la
corriente que circula por ella, y con un voltímetro la caída de voltaje entre sus terminales cuando
circula la corriente medida anteriormente. Con estas dos lecturas podemos calcular la resistencia
aplicando la ley de Ohm. (Universidad Nacional Autonoma de Mexico , 2016)
3.4. Tipos
Método de deflexión
En éste primer método, la deflexión que sucede en la aguja del instrumento da directamente la
medida.
Método de detección de cero
 UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE

En el método de cero, la indicación nula o cero del instrumento sensor lleva a determinar la
incógnita que se busca a partir de otras condiciones conocidas.
La diferencia fundamental entre el método de deflexión y el de detección de cero es que en el
primero es necesario que circule una corriente por el instrumento para que se produzca la
deflexión y podamos realizar la medida, por lo que la introducción del instrumento altera el
circuito original, mientras que con el método de detección de cero, la cantidad a medir se
determina cuando la indicación en el instrumento es nula, es decir, cuando no circula corriente
por él, por lo que las condiciones del circuito no se ven alteradas en el momento de realizar la
medición.

Método diferencial
Este método se utiliza cuando se quiere medir la variación de un parámetro con respecto a un
valor inicial. En primer lugar, este valor inicial se ajusta con respecto a una referencia estable,
de forma que el instrumento sensor indique cero. Cualquier variación de la incógnita puede
determinarse mediante la indicación del instrumento sensor.

Ilustración 4: Esquema general del método diferencial

Fuente: (Universidad Nacional Autonoma de Mexico , 2016)
Métodos generales
Son aquéllos que no pueden incluirse en cualquiera de los otros grupos. Entre los métodos directos
generales de deflexión se encuentran la medición de corriente mediante un amperímetro, la de
voltaje con un voltímetro, la de frecuencia con un frecuencímetro, etc. Entre los indirectos
generales de deflexión están el del voltímetro y amperímetro para medir resistencias y potencia,
el del voltímetro y una resistencia patrón para medir corrientes, etc. (Universidad Nacional
Autonoma de Mexico , 2016)
3.5. Medición de tensión con voltímetro
El Voltímetro conectado al circuito eléctrico es deseable que posea una resistencia interior igual
a infinito, así el voltímetro conectado para la medición de la tensión no varía la conductividad
del circuito y no consumirá corriente, es por ello que se considera como el más conveniente aquel
cuya resistencia interior es la mayor o, como frecuentemente se estima, aquel cuya resistencia
en Ohm, por volt de la escala, es la mayor. Ejemplo dos voltímetros de 140 V cada uno y
resistencias interiores de 14 000 y 28 000 ohm, se considera más conveniente el segundo, puesto
que el mismo tiene dos veces más Ohm por volt que el primero: 200 Ω/V, en lugar de 100 Ω/V
Entre los amperímetros y los voltímetros, al igual que en otros instrumentos, existen distintos
sistemas, basados en su principio de funcionamiento, por ello es importante saber qué sistema
posee el instrumento y cuáles son sus particularidades de explotación.

3.6. Método de medición AC

Los voltajes pueden también medirse de pico a pico (entre el valor máximo y mínimo de la señal).
Es muy importante que se especifique al realizar una medida que tipo de voltaje se está midiendo.
 UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE

El osciloscopio es un dispositivo para medir el voltaje de forma directa. Otras medidas se pueden
realizar a partir de esta por simple cálculo (por ejemplo, la de la intensidad o la potencia).
Para realizar la medida de voltajes con un osciloscopio, simplemente se trata de contar el número
de divisiones verticales que ocupa la señal en la pantalla. Ajustando la señal con el mando de
posicionamiento horizontal se puede utilizar las subdivisiones de la rejilla para realizar una
medida más precisa (Montalvo, 2014)

Ilustración 5: Medición de voltaje con el osciloscopio

Fuente: (Montalvo, 2014)
3.7. Medición de tensión AC-3 fases
- Ajustar el multímetro digital a la posición "Voltios CA". Conecta las puntas del multímetro a la
conexión de las puntas de "Voltios" y "Común". Si el multímetro no es un multímetro de rango
automático, selecciona un rango de tensión superior a la tensión que vas a revisar.
- Dentro de la caja del interruptor de desconexión del motor hay un juego de tres cables que entran,
y tres cables que salen. Los terminales en que los cables entrantes están unidos son etiquetados
como L1, L2 y L3. Los terminales de los cables salientes tienen etiquetas diferentes: T1, T2 y T3,
o Carga 1, Carga 2 y Carga 3. Cada alambre lleva una fase de la corriente trifásica, y los números
designan la fase actual. Por ejemplo, L1 y T1 llevan la primera fase.
- Colocar una punta del multímetro en L1 y la otra en L2. Espera a que el multímetro muestre el
voltaje. Hacer la misma prueba entre L1 y L3, y entre L2 y L3.
- Colocar las puntas del multímetro en T1 y T2. El voltaje debe ser 0. Hacer pruebas similares entre
T1 y T3 y entre T2 y T3. Todas deben leer cero voltios.
- Mover la palanca del interruptor de desconexión a la posición de "Prendido". Probar entre las
puntas T1 y T2. El voltaje debe ser el mismo que la prueba para L1 y L2. Repetir las pruebas
entre T1 y T3 y entre T2 y T3. El voltaje no debe variar que más de unos pocos voltios en cualquier
prueba.
- Probar la tensión monofásica entre L1 y neutro si un terminal neutro está presente. La corriente
monofásica podría ser tomada de L1, L2 o L3, así que, si lees 0 voltios, probar entre L2 y L3 y
neutro o neutral. La tensión monofásica es la mitad del voltaje probado entre los pares de líneas.
(Logan, 2017)

3.8. Estructura del contactor

Un contactor es un dispositivo de conmutación (conexión y desconexión de una carga) que se
acciona electromagnéticamente. En la figura 8 se observa que está formado por unos contactos
principales (1-2, 3-4 y 5-6 todos abiertos) y unos contactos auxiliares (13-14 abierto y 21-22
cerrado) unidos a la parte móvil de un electroimán. Al aplicar tensión a las bornas de la bobina
A1-A2 de la figura 9, la corriente que la atraviesa provoca la atracción de la parte móvil hacia la
 UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE

fija, venciendo la fuerza de un resorte. En su arrastre, cierran los contactos denominados

principales (1-2, 2-3, 5-6) y sus contactos auxiliares también cambian de posición, el 13-14 se
cierra y el 21-22 se abre. Si eliminamos la tensión aplicada a la bobina, el conjunto vuelve a su
posición inicial y los contactos principales se abren de nuevo.

Ilustración 6: Estructura de un contactor. Contactor en reposo

Fuente: (UNS, 2018)
Así un contactor, referenciado con las letras -KM seguidas de un número de orden, estará
constituido básicamente por las siguientes partes:
- Bobina. Es el elemento que produce una fuerza de atracción al ser atravesado por una corriente
eléctrica. Cuando es alimentada por una tensión se cierran los contactos principales del contactor,
cuando desaparece dicha tensión los contactos principales se abren. Viene referenciada con las
letras A1 y A2.
- Contactos principales: Son los destinados a conectar y desconectar los receptores del circuito de
potencia (motores, resistencias eléctricas, etc.). Vienen marcados con las referencias 1-2, 3-4, 5-
6.
- Contactos auxiliares: Son los encargados de abrir y cerrar en los circuitos de mando. Pueden estar
situados en el cuerpo del contactor o en Bloques de contactos auxiliares. Referenciados con dos
cifras. La cifra de las unidades indica la función del contacto y las cifras de las decenas indica el
número de orden de cada contacto: o .1 y .2, contacto normalmente cerrado NC. o .3 y .4, contacto
normalmente abierto NA. o .5 y .6 o .7 y .8 contacto de apertura y cierre temporizado.

Ilustración 7: Partes del contactor

Fuente: (Electricasas, 2018)
 UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE

3.9. Funcionamiento
A los contactos principales se conecta el circuito que se quiere gobernar asegurando el
establecimiento y cortes de las corrientes principales y según el número de vías de paso de
corriente, será bipolar, tripolar, tetrapolar, etc. realizándose las maniobras simultáneamente en
todas las vías. Los contactos auxiliares son de dos clases abiertos y cerrados. Estos forman parte
del circuito auxiliar del contactor y aseguran las autoalimentaciones, los mandos, enclavamientos
de contactos y señalizaciones en los equipos de automatismo.
Cuando la bobina del contactor queda excitada por la circulación de la corriente, mueve el núcleo
en su interior y arrastra los contactores principales y auxiliares, estableciendo a través de los
polos el circuito entre la red y el receptor.

Este arrastre o desplazamiento puede ser:

- Por rotación, pivote sobre su eje.
- Por traslación, deslizándose paralelamente a las partes fijas.
- Combinación de movimientos, rotación y traslación.

Cuando la bobina deja de ser alimentada, abre los contactos por efecto del resorte de presión de
los polos y del resorte de retorno de la armadura móvil. La bobina está concebida para resistir los
choques mecánicos provocados por el cierre y la apertura de los contactos y los choques
electromagnéticos debidos al paso de la corriente por sus espiras, con el fin de reducir los choques
mecánicos de la bobina o circuito magnético, a veces los dos se montan sobre amortiguadores.
Si se debe gobernar desde diferentes puntos, los pulsadores de marcha se conectan en paralelo y
el de parada en serie. (Electricasas, 2018)

3.10. Aplicaciones
La aplicación más conocida del contactor es su utilización para el gobierno de motores eléctricos,
pero existen muchas más aplicaciones como:

- Circuitos de calefacción.
- Circuitos de alumbrado.
- Transformadores.
- En la conexión de condensadores correctores del factor de potencia, etc. (Carrizo A. & Jery J.,
2011)
4. Materiales y equipos
- Fuente de voltaje FT-123
- Fuente de voltaje PS-12
- Voltímetro analógico 120/220 AC
- Amperímetro AC de 4 A
- Pulsador TM61 y TM 122
- Lampara
- Contactor TM103
5. Procedimiento
5.1. Observe el equipo de la mesa de trabajo de laboratorio, anote sus características
5.2. Observe el diagrama de la figura 8, y compatibilice los elementos del esquema con los
dispositivos del laboratorio; seleccione la fuente la fuente trifásica variable
 UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE

Ilustración 8: Fuente trifásica variable para trabajo con carga equilibrada

5.3. Activar la fuente de voltaje con variador de voltaje en 0, paulatinamente incrementar ese valor
en pasos del 10% de variación del cursor hasta medir un valor máximo de voltaje AC, en cada
caso medir y anotar el correspondiente valor por fase mediante el uso de un voltímetro
5.4. Activar la fuente de voltaje y con variador de voltaje en 0, paulatinamente incrementar dicho
valor en pasos del 10% de variación del cursor hasta el valor máximo del voltaje DC, en cada
paso medir y anotar el correspondiente valor mediante el uso de un voltímetro
5.5. Con variador de volate en cero armar el circuito especificado en la figura 9.

Ilustración 9: Circuito para encendido de luz mediante el uso de un contactor

5.6. Utilizando el variador de la fuente AC variable, incremente el volate de salida en pasos de 10
voltios hasta el voltaje nominal de la bobina del contactor, en cada paso presionar el pulsador,
observar el funcionamiento físico del contactor, medir la corriente y el voltaje tanto en fase como
en línea, aplicadas a la bobina del contactor.
6. Análisis de Resultados
Tabla de Observación del funcionamiento
Voltaje Medido Corriente Medida
Observación
[V] [mA]
10.2 50 Ningún cambio, No suena
19.9 100 Ningún cambio, No suena
29.9 160 Ligero zumbido, poca vibración
40.2 210 Ligero zumbido y vibración un poco mas fuerte
50.4 230 Zumbido y vibracion fuerte
60.6 270 Vibración fuerte y el foco presenta ligera titilación
Vibración muy fuerte y la luz cada vez se hace mas
70.3 300
fuerte
80.2 120 No vibra, la luz del foco se vuelve constante
90.7 130 No suena, luz del foco totalmente encendida
100.5 150 No suena, luz del foco totalmente encendida e intensa
 UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE

Tabla de Errores de Voltaje

Voltajes [V]
Corriente [mA]
Teorico Medido Error %
50 10 10.2 2
100 20 19.9 0.5
160 30 29.9 0.333
210 40 40.2 0.50
230 50 50.4 0.8
270 60 60.6 1
300 70 70.3 0.4286
120 80 80.2 0.25
130 90 90.7 0.778
150 100 100.5 0.5

7. Calculos
𝑉𝑎𝑙𝑜𝑟𝑇𝑒𝑜𝑟𝑖𝑐𝑜 − 𝑉𝑎𝑙𝑜𝑟𝑃𝑟𝑎𝑐𝑡𝑖𝑐𝑜
%𝐸 = | | ∗ 100%
𝑉𝑎𝑙𝑜𝑟𝑇𝑒𝑜𝑟𝑖𝑐𝑜
20 − 19.9
%𝐸 = | | ∗ 100%
20
%𝐸 = 0.5%
8. Cuestionario
8.1. Indique en que consiste una fuente de voltaje alterna trifásica fija y variable
Una fuente de tensión alterna trifásica es un dispositivo electrónico que produce energía eléctrica la
cual posee tres fases o corrientes alternas monofásicas que están desfasadas por 120 grados y están
dadas en una secuencia determinada.
Un sistema trifásico está en equilibrio siempre y cuando sus corrientes sean iguales y están desfasados
simétricamente. Un sistema trifásico tiene dos tipos de tensiones diferentes, las tensiones de fases y
las tensiones de líneas.

El sistema trifásico presenta una serie de ventajas, como son la economía de sus líneas de transporte
de energía y de los transformadores utilizados, así como su elevado rendimiento de los receptores,
especialmente motores.
 UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE

Voltajes de Fase (Fase-Neutro)

Voltaje entre líneas (Tensión entre cada línea)

Una fuente de voltaje alterna trifásica fija es aquella que el voltaje de salida (en línea o fase) es
fija en un determinado valor de tensión es decir no sufre variación VRN= VSN= VTN, VRS=
VST=VTR; en nuestro caso en el panel principal lo podemos observar así:

Fuente de voltaje alterna trifasica fija

Una fuente de voltaje alterna trifásica variable es aquella que el voltaje de salida (en línea o fase)
se lo puede cambiar o variar accionandolo manualmente conservando siempre el balanceo de las
fuentes, VRN= VSN= VTN, VRS= VST=VTR; en nuestro caso en el panel principal lo podemos
observar así:
 UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE

Fuente de voltaje alterna trifasica variable

8.2. Con los datos obtenidos realice una tabla de los voltajes de línea y de fase y encuentre su relación
Voltaje de
Voltaje de fase línea
Teórico Medido Error 𝑉𝑓 Error 𝑉𝑙 Corriente
[V] [V] Teórico [V] Medido [V] [%] [%] [mA]
10 10,2 17,3205081 17,6669182 2,0 2,0 50
20 19,9 34,6410162 34,4678111 0,5 0,5 100
30 29,9 51,9615242 51,7883191 0,3 0,3 160
40 40,2 69,2820323 69,6284425 0,5 0,5 210
50 50,4 86,6025404 87,2953607 0,8 0,8 230
60 60,6 103,923048 104,962279 1,0 1,0 270
70 70,3 121,243557 121,763172 0,4 0,4 300
80 80,2 138,564065 138,910475 0,3 0,2 120
90 90,7 155,884573 157,097008 0,8 0,8 130
100 100,5 173,205081 174,071106 0,5 0,5 150
 UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE

Relación entre el voltaje de fase y de línea

Consideramos los voltajes de fase entre una de las líneas de fase y el neutro de una fuente trifásica

balanceada en configuración estrella:

°
𝑉𝐿𝑎 = 𝑉𝑝 ⌊0 [𝑣 ]

°
𝑉𝐿𝑏 = 𝑉𝑝 ⌊−120 [𝑣 ]

°
𝑉𝐿𝑐 = 𝑉𝑝 ⌊120 [𝑣 ]

El voltaje de línea aparece cuando la relación se hace entre dos líneas de la fuente trifásica,

entonces tenemos que los voltajes de línea son:

𝑉𝑎𝑏 , 𝑉𝑏𝑐 , 𝑉𝑐𝑎

Los cuales hacen relación a la diferencia de potenciales entre las fases razón por la cual son

calculados de la siguiente manera:

𝑉𝑎𝑏 = 𝑉𝑎𝑛 − 𝑣𝑏𝑛

° °
𝑉𝑎𝑏 = 𝑉𝑝 ⌊0 − 𝑉𝑝 ⌊−120

° °
𝑉𝑎𝑏 = 𝑉𝑝 (1⌊0 − 1⌊−120 )

𝑉𝑎𝑏 = 𝑉𝑝 (√3⌊30° )

Aplicando el mismo análisis tenemos:

𝑉𝑏𝑐 = 𝑉𝑝 (√3⌊−90° )

𝑉𝑐𝑎 = 𝑉𝑝 (√3⌊150° )
 UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE

8.3. Que es un contactor, cual es su configuración, funcionamiento y usos

El contactor es un dispositivo de mando accionado a distancia por cualquier dispositivo auxiliar o
interruptores automáticos de protección. Este debe ser capaz de establecer, soportar e interrumpir la
corriente que circula por el circuito en condiciones normales de funcionamiento. Se usan
principalmente en maniobra de motores.
• Tiene dos posiciones de funcionamiento:
➢ Una estable cuando no recibe acción alguna por parte del circuito.
➢ Una inestable cuando actúa dicha acción.
• Usos
➢ Su uso fundamental es activar y desactivar motores eléctricos.
➢ En la actualidad debido a la automatización de las instalaciones, se está prodigando su uso en
instalaciones domesticas, en domótica y para accionar circuitos de alumbrado o de
acondicionamiento.
➢ Entre sus principales usos se encuentra el de generar seguridad al personal que opere un sistema
de control, ya que puede ser accionado para evitar lesiones a causa de cortocircuitos o cualquier
otro accidente, todo puede ser accionado en lugares alejados del sistema de control. También
tiene la utilidad de controlar el arranque de un motor desde lugares diferentes.
Las aplicaciones de los contactores, en función de la categoría de servicio son:

8.4. Explique claramente cuando y porque se da el funcionamiento de la luz del circuito armado en
la figura
El voltaje umbral que se necesita para que el contactor se cierre se encuentra entre los 60 [V] y 80
[V], presentando desde 60 [V] una intermitencia del foco que a medida que el voltaje aumenta se
hace mas constante, hasta llegar a los 80 [V] en donde la corriente fue máxima y suficiente para cerrar
el circuito y que la luz se mantenga constante, es decir se la corriente se eleva a medida que se eleva
la tensión hasta un punto de máxima saturación (donde el campo magnético sobrepaso el fuerza
ejercida por un resorte interno cerrando así el circuito).

9. Conclusiones
I. El contactor usado durante la práctica de laboratorio tiene un funcionamiento parecido al de
un relé ya que hace uso de una bobina para generar un campo y activarse a una cierta tensión,
entrando a un estado estable.
II. Después de pasar el voltaje umbral 80 [V] el contactor se cierra, el circuito no produce ruido,
en otras palabras, se cierra completamente el circuito.
III. A medida que se aumentaba el voltaje la corriente se hacia cada vez mayor, al llegar al voltaje
de activación del contactor, este deja de consumir una gran cantidad de corriente.
 UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE

IV. El contactor funciona con corriente alterna a diferencia de un relé que funciona con corriente
continua, además el voltaje necesario para activarlo es mucho mayor y la cantidad de
corriente que pasa es mucho más grande y sus aplicaciones son industriales.

10. Recomendaciones
a) Los equipos usados en el laboratorio producen tensiones y corrientes muy elevados para lo cual
se recomienda trabajar con sumo cuidado para evitar accidentes
b) Antes de energizar algún circuito, se recomienda que se consulte con el profesor encargado de la
práctica para que revise si las conexiones son correctas.
c) Antes de cada práctica, se debe investigar sobre el correcto uso de las máquinas con el objetivo
de evitar accidentes y daños en estos.

11. Referencias

Carrizo A., & Jery J. (2011). Ventajas y apliaciones. Obtenido de

http://www.portalhuarpe.com.ar/medhime20/Talleres/Talleres%20Rawson/EPET3/09%20Conta
ctores/ventajas_aplicaciones.html
Electricasas. (2018). ¿Que es un contactor? Funcionamiento, aplicacion y elecion del contactor adecuado
.
Logan, M. (21 de Julio de 2017). Como revisar el voltaje trifasico . Obtenido de
https://www.puromotores.com/13165458/como-revisar-el-voltaje-trifasico
Montalvo. (01 de Apr de 2014). Mediciones de corriente alterna y uso del osciloscopio. Obtenido de
//es.scribd.com/doc/215670913/Mediciones-de-Corriente-Alterna
Quilemes, C. (05 de 10 de 2019). Mediciones con tester. Obtenido de
http://electronicaactual.blogspot.com/2006/09/mediciones-con-tester.html
Universidad Nacional Autonoma de Mexico . (2016). Metodos de medicion. Mexico: UNAM.
UNS. (2018). El contactor. Obtenido de
http://biblioteca.uns.edu.pe/saladocentes/archivoz/curzoz/el_contactor.pdf
 UNIVERSIDAD DE LAS FUERZAS ARMADAS ESPE

12. Anexos
