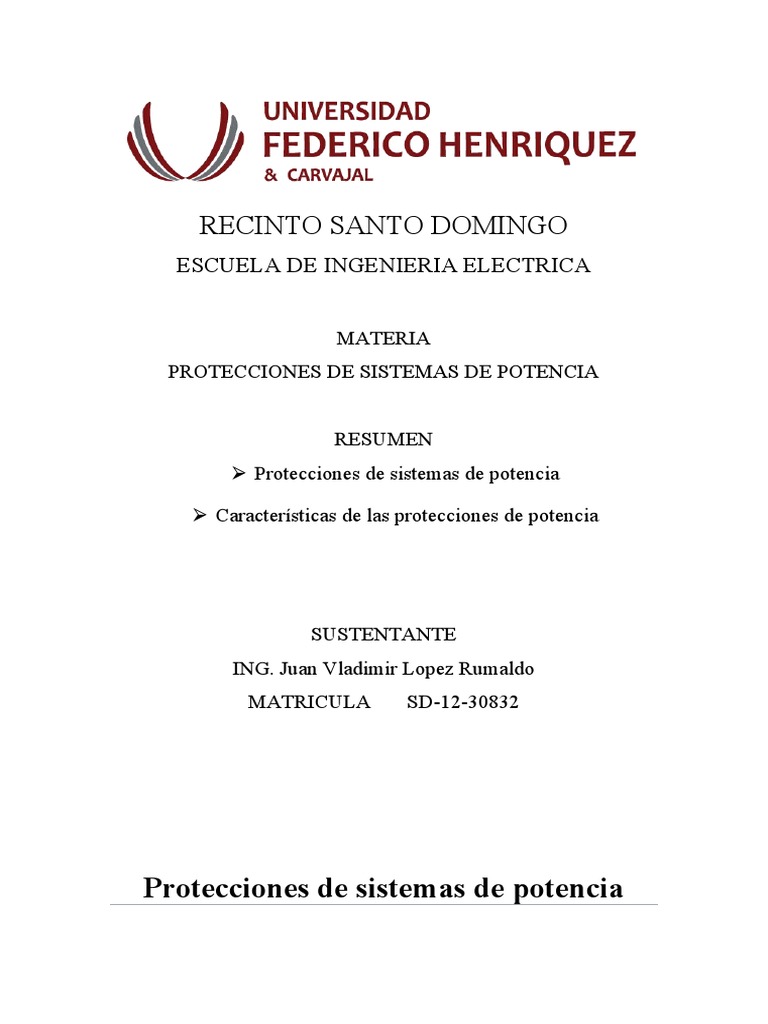

MATERIA
PROTECCIONES DE SISTEMAS DE POTENCIA
RESUMEN
Protecciones de sistemas de potencia
SUSTENTANTE
ING. Juan Vladimir Lopez Rumaldo
MATRICULA SD-12-30832
Selectividad
Este aspecto es importante en el diseño de un SP, ya que indica la
secuencia en que los relés actuarán, de manera que si falla un
elemento, sea la protección de este elemento la que actúe y no la
protección de otros elementos. Asimismo, si no actúa esta
protección, deberá actuar la protección de mayor capacidad
interruptiva, en forma jerárquica, precedente a la protección que
no actuó. Esto significa que la protección que espera un tiempo y
actúa, se conoce como dispositivo de protección de respaldo.
Velocidad
Se refiere al tiempo en que el relé tarda en completar el ciclo de
detección-acción. Muchos dispositivos detectan instantáneamente
la falla, pero tardan fracciones de segundo en enviar la señal de
disparo al interruptor correspondiente. Por eso es muy importante
la selección adecuada de una protección que no sobrepase el
tiempo que tarda en dañarse el elemento a proteger de las posibles
fallas. esto puede ser o no verdad
Simplicidad
Forma sencilla para operar en cuanto a un diseño de protección
Economía
Cuando se diseña un SP lo primero que se debe tener en cuenta es
el costo de los elementos a proteger. Mientras más elevado sea el
costo de los elementos y la configuración de la interconexión de
estos sea más compleja, el costo de los SP será de mayor
magnitud. A veces el costo de un SP no es el punto a discutir, sino
la importancia de la sección del SEP que debe proteger, lo
recomendable es siempre analizar múltiples opciones para
determinar cuál de ellas es la que satisface los requerimientos de
protección al menor costo.
1 - Elemento Maestro
2 - Tiempo de retardo de apertura y cierre del relé
3 - Comprobación o Relé de enclavamiento, Secuencia
completa
4 - Maestro de protección
5 - Detención de dispositivos, de parada de emergencia
Interruptor
6 - A partir Circuit Breaker
7 - Razón de cambio de retransmisión
8 - El dispositivo de control de alimentación Desconexión
9 - dispositivo de inversión
10 - Véase la Unidad de Secuencia
11 - El dispositivo multifunción
12 - Dispositivo de exceso de velocidad
13 - Dispositivo velocidad síncrona
14 - Dispositivo subvelocidad
15 - Velocidad o Coincidencia de frecuencia de dispositivos
16 - El dispositivo de comunicaciones de datos
17 - maniobras o conmutador de descarga
18 - acelerando o desacelerando Device
19 - Puesta a Correr transición del contactor
20 - eléctricamente operada por solenoide (válvula de
solenoide)
21 - Distancia Relay
21G - Planta Distancia
21P - Distancia de Fase
22 - interruptor de circuito ecualizador
dispositivo de control de temperatura, calentador - 23
24 - voltios por hertz relé
25 - Sincronización o dispositivo sincronismo-check
26 - Aparatos dispositivo térmico, Interruptor de
temperatura
27 - relé de mínima tensión
27P - Bajo Voltaje de Fase
27S - DC relé de mínima tensión
27TN - tercer armónico de mínima tensión neutral
27TN / 59N - 100% faltas a tierra del estator
27X - Auxiliar de mínima tensión
Entrada auxiliar de mínima tensión - 27 AUX
27 / 27X - Bus / red Subtensión
27/50 - accidental Generador energización
28 - Detector de llama
29 - Aislamiento de contactor
30 - anunciador Relay
31 - independiente dispositivo de excitación
32 - Power Relay direccional
32L - Low Power Forward
32H - direccional de alta potencia
32N - vatimétrico direccional de secuencia cero
32P - direccional de energía
32R - Potencia Inversa
33 - Interruptor de posición
34 - dispositivo maestro de Secuencia
35 - Brush-operativo o de anillo colector cortocircuito
Device
36 - Polaridad o dispositivo de polarización de voltaje
37 - baja corriente o Baja Potencia Relay
37P - Baja Potencia
38 - Cojinete Dispositivo de protección / Rodamiento Rtd
39 - Mecánica del monitor de estado (vibración)
40 - Relay Campo / Pérdida de excitación
41 - Circuit Breaker Campo
42 - Running Circuit Breaker
43 - Transferencia manual o dispositivo selector
44 - A partir de relé Unidad de Secuencia
45 - Detector de incendios
46 - de fase inversa o fase de equilibrio de relé de corriente
del estator o del desequilibrio actual
47 - Secuencia de Fase o Fase Equilibrio relé de tensión
48 - Incomplete Secuencia Relay / Bloqueado Rotor
49 - Máquina o transformador térmica Relé / Sobrecarga
térmica
49RTD - IDT sesgada de sobrecarga térmica
50 - Sobrecorriente instantánea Relay
50BF - Fallo de interruptor
50DD - Detector de perturbación actual
50EF - protección de zona muerta
50G - Planta de sobrecorriente instantánea
50IG - Aislado de tierra de sobrecorriente instantánea
50LR - Tiempo de aceleración
50N - Neutro de sobrecorriente instantánea
50NBF - Neutro instantánea de fallo de interruptor
50P - Fase de sobrecorriente instantánea
50SG - Sensible a tierra de sobrecorriente instantánea
50SP - Split instantánea de fase actual
50Q - Negativo Secuencia de sobrecorriente instantánea
50/27 - La activación accidental
50/51 - instantáneo / Tiempo de retardo del relé de
sobrecorriente
50ns / 51Ns - la protección de falta a tierra sensible
50/74 - Trouble Ct
50/87 - instantánea diferencial
51 - AC Relé temporizado de corriente
51G - Planta temporizado de corriente
51LR - tiempo inverso AC sobrecorriente (rotor bloqueado)
relé de protección
51N - Neutro temporizado de corriente
51P - Fase temporizado de corriente
51R - Bloqueado / Stalled Rotor
51V - Tensión restringida temporizado de corriente
51Q - secuencia negativa temporizado de corriente
interruptor de circuito AC - 52
52a - AC posición del interruptor (contacto abierto cuando
el interruptor abierto)
52b - posición del interruptor de circuito AC (contacto
cerrado cuando el interruptor de circuito abierto)
53 - Exciter o CC Generador de retransmisión
54 - Encendido Gear Dispositivo de aplicación
55 - Factor de relé de potencia
56 - Relay Campo de Aplicación
57 - cortocircuito o de puesta a tierra de dispositivos
58 - Rectificación fallo del relé
59 - Sobretensión Relay
59B - Banco Fase de sobretensión
59P - Fase de sobretensión
59N - sobretensión Neutro
59NU - Desequilibrio de tensión neutral
59P - Fase de sobretensión
59X - Auxiliar de sobretensión
59Q - Sobretensión secuencia inversa
60 - Tensión o Traspaso Saldo Actual
60N - Neutro desequilibrio actual
60P - Fase de desequilibrio actual
61 - Interruptor de densidad o Sensor
62 - Tiempo de retardo Detener o apertura del relé
63 - Interruptor de presión Detector
64 - Relé de protección de tierra
64F - Campo Tierra de protección
falla a tierra del rotor - 64R
64REF - Restringido diferencial de defecto a tierra
falla a tierra del estator - 64S
64S - Sub-armónica de protección de tierra del estator
64TN - 100% del estator Ground
65 - El gobernador
66 - Muescas o trotar dispositivo / Máxima Velocidad
inicial / arranques por hora / Tiempo entre arranques
67 - AC relé de sobrecorriente direccional
67G - Planta de sobrecorriente direccional
67N - Neutro direccional de sobrecorriente
- 67Ns de falla a tierra direccional
67P - Fase de sobrecorriente direccional
67SG - Sensible a tierra direccional de sobrecorriente
67Q - secuencia negativa direccional de sobrecorriente
68 - El bloqueo de relé / poder de bloqueo oscilación
69 - Dispositivo de control permisivo
70 - reostatos
71 - Interruptor de líquido, interruptor de nivel
72 - Interruptor de circuito de CC
73 - Carga-Resistencia contactor
74 - Relé de Alarma
75 - Posición mecanismo de cambio
76 - Sobrecorriente Relé de CC
77 - Dispositivo de telemedida, sensor de velocidad
78 - Ángulo de fase de medición o relé de protección fuera
de la Etapa
78V - Pérdida de la red
79 - AC Reconexión Relay / Auto reenganche
80 - Líquido o Traspaso de flujo de gas
81 - Frecuencia de retransmisión
81O - Más de Frecuencia
81R - de tasa de cambio de frecuencia
81U - En Frecuencia
82 - Reconexión relé DC
83 - Control automático o transferencia selectiva de
retransmisión
84 - Mecanismo de operación
85 - Piloto de Comunicaciones, portador o piloto-Wire
Relay
86 - Lock-Out Relay, Maestro de disparo del relé
87 - Relé de protección diferencial
87B - diferencial de barras
87G - Generador diferencial
87GT - generador / transformador diferencial
87L - segregada línea diferencial actual
87LG - A ras del suelo diferencial actual
87M - Motor Diferencial
87o - En general diferencial
87PC - Fase de Comparación
87RGF - Fallo de tierra restringida
87S - estator diferenciales
87S - Porcentaje diferencial
87T - Transformador Diferencial
87V - Tensión diferencial
88 - motor auxiliar o motor generador
89 - Conmutador Línea
90 - dispositivo de regulación
91 - Voltaje direccional del relé
92 - tensión y potencia direccional del relé
93 - Field-Cambio Contactor
94 - tropezar o Trip-Relay gratuito
95 - Para aplicaciones específicas en las que otros números
no son adecuados
96 - Transmisor
97 - Para aplicaciones específicas en las que otros números
no son adecuados
98 - Para aplicaciones específicas en las que otros números
no son adecuados
99 - Para aplicaciones específicas en las que otros números
no son adecuados
Descripción acrónimos
AFD - Detector de arco eléctrico
CLK - Reloj o fuente de sincronización
CLP - Arranque en frío
DDR - registradores de fallos dinámico
DFR - Grabadora Digital de Fallas
DME - Perturbación Equipo monitor
ENV - Datos ambientales
Detector de alta impedancia de falta - HIZ
HMI - Human Machine Interface
HST - Historiador
LGC - Esquema Lógico
MET - Subestación de medición
PDC - concentrador de datos de fasor
PMU - Unidad de medición de fasores
PQM - Monitor de Calidad de Energía
RIO - Entrada remota / Dispositivo de salida
IDT - Detector de Resistencia a la temperatura
RTU - Unidad Terminal Remota concentrador de datos /
SER - Secuencia de eventos del registrador
TCM - circuito de disparo del monitor
EBLR - Local / Remoto selector
VTFF - Vt Fallo de Fusibles
Descripción sufijos
_1 - secuencia positiva
_2 - secuencia negativa
A - Alarma, Auxiliary Power
AC - Corriente Alterna
AN - Ánodo
B - Bus, batería, o soplador
BF - Fallo de interruptor
BK - Freno
BL - Block (válvula)
BP - Bypass
BT - lazo autobús
BU - Copia de seguridad
C - El condensador, condensador, Compensador, portador
de corriente, o la caja del compresor
CA - Cátodo
CH - Check (válvula)
D - Discharge (válvula)
DC - Corriente Directa
El bloqueo por comparación direccional - DCB
DCUB - comparación direccional de desbloqueo
DD - Detector de perturbación
DUTT - Directo subalcance Transferencia de viaje
E - Exciter
F - Alimentador, campo, Filamento, filtro, o Ventilador
G - Planta o generador
GC - Planta Comprobar
H - Calentador o Vivienda
L - Línea o Logic
M - Motor o Metering
MOC - mecanismo accionado Contacto
N - Neutro o Red
O - Más
P - Fase o Bomba
PC - Fase de Comparación
POTT - Pott: sobrealcance permisivo Transferencia de viaje
PUTT - Putt: permisivo subalcance Transferencia de viaje
R - Reactor, rectificador, o de habitaciones
S - Sincronización, secundaria, colador, de sumidero o de
succión (válvula)
SOTF - Interruptor sobre falta
T - Transformador o tiratrón
TD - Tiempo de retardo
TDC - alarmas de retardo de cierre de contacto
TDDO - tiempo de demora bobina del relé de gota y salida
exprés
TDO - alarmas de retardo de apertura Contacto
TDPU - Time Delayed recogida bobina de relé
THD - distorsión armónica total
TH - Transformador (alta tensión lateral)
TL - Transformador (lado de baja tensión)
TM - telémetro
TT - Transformador (Terciario tensión lateral)
Q - Aceite Lubricante
W - Agua
F - Combustible
G - Gas
T - Bajo o Unidad
X - Auxiliar
Z - Impedancia
