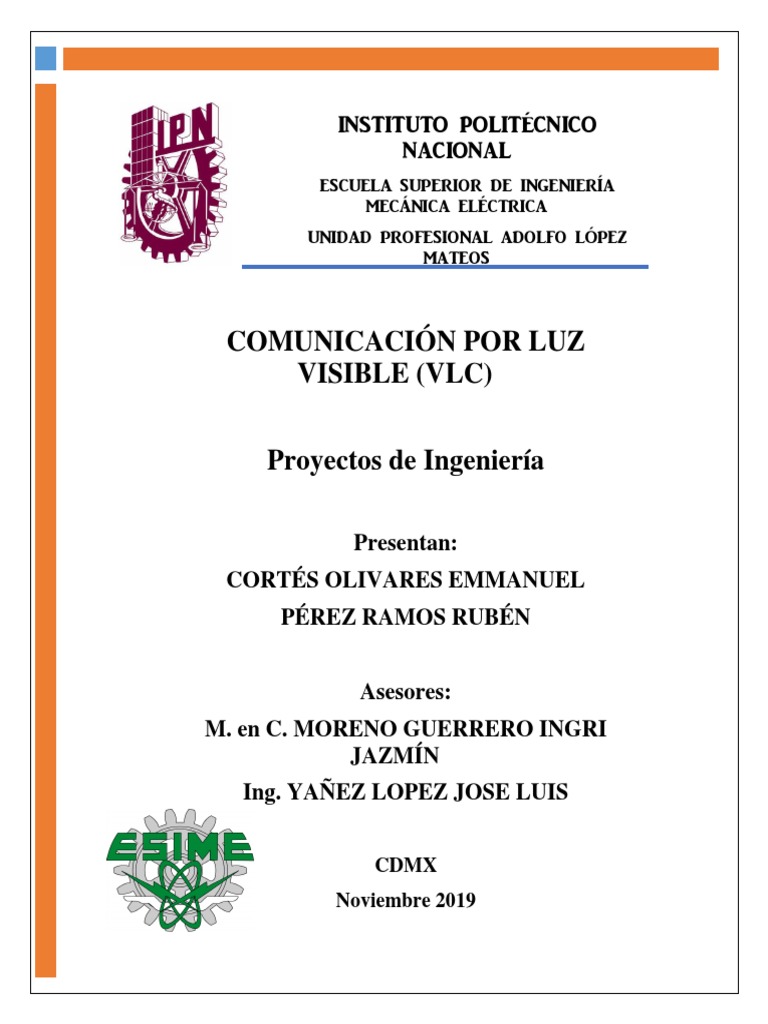

INSTITUTO POLITÉCNICO

NACIONAL
ESCUELA SUPERIOR DE INGENIERÍA
MECÁNICA ELÉCTRICA
UNIDAD PROFESIONAL ADOLFO LÓPEZ
MATEOS

COMUNICACIÓN POR LUZ

VISIBLE (VLC)

Proyectos de Ingeniería

Presentan:
CORTÉS OLIVARES EMMANUEL
PÉREZ RAMOS RUBÉN

Asesores:
M. en C. MORENO GUERRERO INGRI
JAZMÍN
Ing. YAÑEZ LOPEZ JOSE LUIS

CDMX
Noviembre 2019

i
 Índice
Índice ii
Índice de figuras iv
Índice de tablas v
Acrónimos y abreviaciones vi
1. Introducción 1
2. Planteamiento del problema 2
3. Justificación 3
4. Objetivos 4
4.1 Objetivo General
4.2 Objetivos Particulares
5. Capítulo 1: Fundamentos teóricos de la tecnología VLC 5
5.1 ¿Qué es VLC? 5
5.2 Tecnología VLC 5
5.3 Como funciona VLC 6
5.4 Comparación VLC con otros sistemas 6
5.4.1 Características de las comunicaciones por luz visible 6
5.4.2 Características de las comunicaciones por radiación Infrarroja 8
5.4.3 Características de las comunicaciones por radiofrecuencia 9
5.5 Historia de la tecnología VLC 11
5.6 Aplicaciones de la tecnología VLC 12
5.6.1 Sistemas de localización en interiores 12
5.6.2 VLC para redes vehiculares 12
5.6.3 LiFi 13
5.6.3.1 Tecnología Li-Fi vs Wi-Fi 14
5.6.4 Ciudades y hogares inteligentes 15
5.6.5 Industria del entretenimiento 16
5.6.6 Sistema de monitorización de pacientes 16
5.6.7 Empresas que utilizan VLC 17
5.6.7.1 LightBee 17
5.6.7.1.1 Lightkey 17
5.6.7.1.2 LighNosis 18
5.6.7.1.3 LightDim 18
5.6.7.1.4 Aplicaciones móviles con VLC 19
5.6.7.2 Disney 20
5.6.7.3 pureLIFI 20
5.6.7.4 Sisoft 21
5.6.7.4.1 InternetLedCom 21
5.6.7.4.2 SoundLedCom 21
5.7 Estándar IEE 802.15.7 22
5.7.1 Modelo PHY I 22
5.7.2 Modelo PHY II 23
5.7.3 Modelo PHY III 24

ii
6. Capítulo 2: Técnicas de modulación y demodulación para VLC 25
6.1 Modulación ASK 25
6.2 Modulación OOK 26
6.3 PWM y PPM 26
6.4 IPPM 27
6.5 VPPM 27
6.6 OFDM 27
6.6.1 Modulación y demodulación OFDM 27
6.7 Modulación QAM 28
6.8 Modulación QPSK 29
6.9 Demodulación QAM-QPSK 29
6.10 Modulación espacial de luz 30
6.11 Modulación óptica 30
6.11.1 Modulación directa de intensidad 30
6.11.2 Modulación de fase óptica 31
6.11.3 Modulador de intensidad tipo Mach-Zehnder 31
6.12 Transformada de Fourier 32
6.13 Prefijo Cíclico 32
6.14 Sistemas de comunicaciones ópticas inalámbricas (OWC) 33
6.14.1 Modulación espacial OFDM (SM-OFDM) 33
6.14.2 Modulación espacial óptica OFDM (O-SM-OFDM) 34
6.14.3 Modulación óptico asimétrico recortado OFDM (ACO-OFDM) 34
6.14.4 Unipolar OFDM (U-OFDM) 34
6.14.5 Adición de una señal DC óptica OFDM (DCO-OFDM) 35
6.14.6 Modulación espacial óptica sin componente de DC (NDCO-OFDM) 35
6.14.7 Modulación por índice de subportadora (SIM-OFDM) 36
7. Capítulo 3: Sistema VLC 37
7.1 Transmisor 38
7.2 Canal óptico 39
7.3 Receptor 41
7.4 Elementos ópticos en la transmisión y recepción de VLC 41
7.4.1 Detectores de Luz y LED 43
8. Capítulo 4: Desarrollo del sistema 45
8.1 Transmisor 45
8.1.1 Diagrama 45
8.1.2 Código 45
8.2 Receptor 47
8.2.1 Diagrama 47
8.2.2 Código 47
8.3 Descripción del sistema 49
8.4 Resultados 50
8.5 Recomendaciones y trabajo a futuro 52
9. Conclusiones 53
10. Conceptos 54
Referencias 58

iii
 Índice de Figuras

Figura 5-1: Sistema de localización por VLC 12

Figura 5-3: Diagrama de bloques de un sistema de comunicación V2V 13
Figura 5-3: Diagrama a bloques de comunicación LiFi 14
Figura 5-4: Sistema VLC en hospitales 17
Figura 5-5 Transmisor y receptor PHY I 22
Figura 5-6: Transmisor y receptor PHY II 23
Figura 5-7: Transmisor y receptor PHY III 24
Figura 6-1: Modulación ASK 25
Figura 6-2: Modulación OOK 26
Figura 6-3: Modulación PWM y PPM 26
Figura 6-4: Sistema Transmisor-Receptor OFDM 28
Figura 6-5: Modulación QPSK 29
Figura 6-6: Demodulación QPSK 29
Figuta 6-7: Modulación y demodulación QAM 30
Figura 6-8: Diagrama de modulación de fase óptica 31
Figura 6-9: Sistema de modulación óptica tipo Mach-Zehnder 31
Figura 6:10: Prefijo Cíclico 33
Figura 6-11: Modulación U-OFDM 35
Figura 6-12: Modulación DCO-OFDM 35
Figura 7-1: Modelos básico de un sistema VLC 37
Figura 7-2: Función de transferencia de un sistema VLC 37
Figura 7-3: Directed-LOS 39
Figura 7-4: Non-directed LOS 39
Figura 7-5: Directed Non-LOS 40
Figura 7-6: Non-directed Non-LOS 40
Figura 7-7: Polarización y respuesta de un LED 41
Figura 7-8: Corriente de umbral y proceso de envejecimiento de un Laser 42
Figura 7-9: Receptor óptico con detección directa 43
Figura 7-10: Receptor óptico con detección directa utilizando un pre-amplificador óptico 43
Figura 8-1: Diagrama de conexiones de lado transmisor 34
Figura 8-2: Diagrama de conexiones de lado receptor 47
Figura 8-3: Onda emitida por el puerto serial 49
Figura 8-4: Codificación binaria ASCII 49
Figura 8-5: Circuito transmisor VLC 50
Figura 8-6: Circuito receptor VLC 50
Figura 8-6: Sistema completo VLC 51

iv
 Índice de tablas
Tabla 5-1: Ventajas y desventajas de la comunicación por luz visible 7
Tabla 5-2: Ventajas y desventajas de la comunicación infrarroja 8
Tabla 5-3: Designación de las bandas de frecuencia y aplicaciones 9
Tabla 5-4: Ventajas y desventajas de comunicación por radiofrecuencia 10
Tabla 5-5: Comparación VLC, IR y RF 10
Tabla 5-6: Comparación LiFi vs WiFi 15
Tabla 7-1: Características de fotosensores 44
Tabla 8-8: Mediciones del sistema VLC 50

v
 Acrónimos y abreviaciones
VLC (Visible Light Communications) Comunicaciones por Luz Visible
LED (Light Emitting Diode) Diodo Emisor de Luz
Interoperabilidad Mundial para Acceso por
WiMax (Worldwide Interoperability for Microwave Access)
Microondas
ITU (International Telecommunication Union) Unión Internacional de Telecomunicaciones
OWC (Optical Wireless Communication) Comunicación Óptica Inalámbrica
Organización Internacional para la
ISO (International Organization for Standardization)
Estandarización
RTLS (Real Time Location System) Sistema de Localización en Tiempo Real
ID (identifier) Identificador
RF (radiofrequency) Radio Frecuencia
WiFi (Wireless Fidelity) Fidelidad Inalámbrica
LiFi (Light Fidelity) Fidelidad a la Luz
OpAm (Operational Amplifier) Amplificador Operacional
ASK (Amplitude Shift Keying) Cambio de Amplitud
OOK (On Off Key) Encendido-Apagado
PWM (Pulse Width Modulation) Modulación por Ancho de Pulso
PPM (Pulse Position Modulation) Modulación por Posición de Pulso
IPPM (Inversed Pulse Position Modulation) Modulación por Posición de Pulso Invertida
VPPM (Variable Pulse Position Modulation) Modulación por Posición de Pulso Variable
QAM (Quadrature Amplitude Modulation) Modulación de Amplitud en Cuadratura
Modulación por Desplazamiento de Fase en
QPSK (Quadrature Phase-Shift Keying)
Cuadratura
IM (Intensity by Modulation) Modulación por Intensidad
DD (Direct Detection) Detección Directa
Multiplexación por División de Frecuencia
OFDM (Orthogonal Frequency Division Multiplexing)
Ortogonal
O-OFDM (Optical OFDM) OFDM Óptica
ACO-OFDM (Asymmetrically Clipped OFDM) OFDM Recortado Asimétricamente
U-OFDM (Uniform OFDM) OFDM Uniforme
DCO-OFDM (DC-Biased Optical OFDM) OFDM con Polarización Óptica DC
NDCO-OFDM (DC-Non Biased Optical OFDM) OFDM sin Polarización Óptica DC
OFDM Polarizado DC Recortado
ADO-OFDM (Asymmetrically Clipped DC Biased OFDM)
Asimétricamente
FFT (Fast Fourier Transform) Transformada Rápida de Fourier
IFFT (Inverse Fast Fourier Transform) Transformada Rápida de Fourier Inversa

vi
1. INTRODUCCIÓN

El siguiente proyecto presenta una investigación encaminada al conocimiento de las

comunicaciones por luz visible (VLC) que es subconjunto de tecnologías de
comunicaciones ópticas inalámbricas.
La característica principal de esta comunicación es que transmite datos en el espectro
visible (es decir a frecuencias entre 400 y 800 THz) en espacio abierto. La idea inicial es
simple a la par que potente. Se trata de lograr transmitir información con elementos de
iluminación (LEDs) al mismo tiempo que se da luz a una sala.
Para lograr esto es necesario mencionar aspectos sobre esta tecnología, primero
conoceremos el origen, inicios y avances de los primeros experimentos de la conversión
de luz a señales eléctricas. Explicaremos sus características, y las comparaciones con
otros sistemas de comunicación inalámbrica populares, como radiofrecuencia e
infrarrojo.
Desarrollaremos a detalle el sistema de comunicación VLC con su correspondiente
canal, transmisor y receptor. Conoceremos las mejores alternativas de dispositivos
sensibles a la luz para uso de VLC. Las modulaciones empleadas en la comunicación por
luz visible, desde las comunes, hasta las modulaciones exclusivas de sistemas ópticos.
Conoceremos las empresas nacionales y extranjeras que vieron una oportunidad de
desarrollo en VLC y ahora lo aplican en sus instalaciones, productos o servicios, como
una alternativa al uso radiofrecuencia o microondas.
Implementaremos un circuito electrónico, para demostrar el funcionamiento de esta
tecnología en tiempo real y la velocidad con la que la señal es enviada.
La importancia de estudiar este tema en particular radica en evaluar esta posible
alternativa de comunicación inalámbrica y a la vez encaminarla al desarrollo de
aplicaciones.

1
2. PLANTEAMIENTO DEL PROBLEMA
Hoy en día las tecnologías más demandadas se transmiten por comunicación de
radiofrecuencia del espectro electromagnético, el aire que nos rodea está lleno de datos
que vienen de los teléfonos, antenas de radio, señales inalámbricas de internet,
bluetooth, hasta el control remoto.
Hace 12 años, la Comisión Federal de Telecomunicaciones, desplegó en México la
tecnología WiMax, que permite velocidades inalámbricas de transmisión de datos de
hasta 40 Mbps sobre distancias de al menos 10 kilómetros [1], es gracias a esta tecnología
que todos los días millones de usuarios usan el espectro de radio para enviar y recibir
datos, lo que nos lleva a un punto conocido como "spectrum crunch" o la saturación del
espectro, que significaría la paralización de las redes de comunicación.
Actualmente se están buscando salidas para aliviar el problema antes de que la señal
de conexión inalámbrica de nuestros equipos comience a fallar.
El 31 de diciembre del 2015 se logró descongestionar el espectro cuando se cambió a
la televisión digital, la cual liberó casi 800 MHz de banda que antes había sido utilizada
para la televisión análoga [2].
Pero ese cambio exigió que todos los televisores fueran adaptados al nuevo sistema o
reemplazados.
Hasta ahora, la principal estrategia ha sido encontrar más espectro. No es fácil. Siendo
un recurso limitado.

2
3. JUSTIFICACIÓN
Una alternativa a las comunicaciones que utilizan el espectro de radiofrecuencia para
transmitir información es VLC (Visible Light Communications), donde la comunicación
se realiza mediante luz visible.
En esta nueva tecnología, la información es modulada para después ser transmitida
mediante una lámpara, normalmente con luces LED y el receptor está compuesto por un
fotodetector para poder recibir la luz.
El espectro de luz visible abarca frecuencias de los 400 a los 800 THz [3], esto es
aproximadamente 10 000 veces mayor que el espectro de radiofrecuencia y por lo tanto
la banda está bastante libre, así los problemas de asignación se solucionarían.
Desde 1880, hasta la actualidad, varios científicos e ingenieros han tomado el espectro
de luz visible como objeto de investigaciones para el avance de las comunicaciones
terrestres y gracias a que la industria de los LEDs ha avanzado potencialmente en estos
últimos años, la combinación del VLC con luz LED ha conseguido transmisiones más
potentes y de mejor calidad, dando pasos agigantados a la insuficiencia del espectro de
radio [3].

3
4. OBJETIVOS

4.1 Objetivo general

Evaluar la comunicación por luz visible como alternativa de las comunicaciones que
utilizan el espectro de radiofrecuencia para la transmisión de datos.

4.2 Objetivos particulares

1. Exponer el origen, concepto y características de VLC.
 Ventajas y desventajas
 Modulaciones
 Restricciones
2. Explicar las partes esenciales de un sistema VLC.
 Emisor
 Canal
 Receptor
3. Comparar esta tecnología con las más usadas actualmente en México.
4. Demostrar el envió de datos por VLC mediante un circuito electrónico.
5. Dar a conocer las aplicaciones actuales de esta tecnología.

4
5. CAPÍTULO 1: FUNDAMENTOS TEÓRICOS DE LA TECNOLOGÍA
VLC
5.1 ¿Qué es VLC?
Habitualmente hablamos de cómo mejorar la iluminación de nuestros hogares
mediante todo tipo de nuevas tecnologías, como por ejemplo las bombillas LED de bajo
consumo. Pero ¿y si fuese posible que estas bombillas además de proporcionarnos luz
nos permitiesen transmitir datos?
Pues, aunque pueda parecer ciencia ficción, esta tecnología existe desde hace tiempo.
Es lo que se conoce como Visible Light Communications (VLC), Comunicaciones por
Luz Visible. Son una modalidad de las comunicaciones ópticas que lleva investigándose
más de 100 años y que se basa en transmitir datos a frecuencias de entre 400 y 800 THz
(es decir, en el espectro visible).
Se pueden utilizar para la comunicación sin cables a muy altas tasas de bits. La
principal ventaja es que no tiene interferencia a las señales de RF. Esto hizo que la
comunicación por luz visible se utilizara en hospitales y estaciones espaciales. Las
características de la banda también aumentan el uso para diferentes aplicaciones.
La idea inicial es simple a la par que potente. Se trata de lograr transmitir información
con elementos de iluminación al mismo tiempo que se da luz a una habitación y todo ello
sin necesitar complejas infraestructuras o dispositivos.
5.2 Tecnología VLC
La comunicación de luz visible (VLC) está emergiendo rápidamente como una
tecnología convincente para complementar la comunicación de radiofrecuencia
tradicional y habilitar nuevos casos de uso de dispositivos inalámbricos, se ha propuesto
como un candidato prometedor para las comunicaciones de alta velocidad,
particularmente en ambientes interiores.
En VLC, la infraestructura de iluminación se puede utilizar para proporcionar
iluminación y conectividad. Esto se debe a que la tecnología de los diodos emisores de
luz (LED) [61], que permite la variación de la intensidad de la luz a frecuencias muy
altas, hace posible la transmisión de datos sobre la luz sin ser percibida por el ojo humano.
Este proceso es conocido como modulación de intensidad (IM); luego, en el extremo
receptor y en un proceso llamado detección directa (DD), se utiliza un fotodetector para
detectar los cambios de la intensidad de la luz [61].
La comunicación de luz visible (VLC) La propiedad clave de los LED que permite
VLC es su susceptibilidad a la modulación de amplitud a frecuencias lo suficientemente
altas como para lograr velocidades de datos significativas sin afectar la función de
iluminación primaria del LED. La funcionalidad de iluminación primaria no se ve
afectada porque el ojo humano no puede percibir la modulación de amplitud de la luz
mientras la frecuencia de modulación esté por encima del llamado umbral de fusión de
parpadeo [62].

5
5.3 Como funciona VLC
Los datos se transmiten en sistemas VLC modulando la luz. A velocidades lentas,
esto se verá como un parpadeo constante de la luz, que descompone los datos en un
sistema de unos y ceros que se convertirán en datos consumibles a través de un
transceptor. El transmisor VCL emite luz para proporcionar datos de transmisión. Sin
embargo, esta luz es generalmente débil debido a la divergencia del haz porque los LED
generalmente iluminan grandes espacios. Esta señal más débil es recogida por el
concentrador óptico y amplificada. La señal es detectada y captada por un fotodiodo, que
transforma los datos en información que los usuarios finales pueden leer y consumir
fácilmente. Los fotodiodos de silicio, los diodos PIN y los fotodiodos de avalancha se
utilizan para los sistemas VLC. La velocidad de transmisión de datos depende en gran
medida de la velocidad del parpadeo. Por esta razón, los diodos emisores de luz (LED)
se utilizan como fuente de luz primaria en los sistemas VLC [63].
5.4 Comparación VLC con otros sistemas
En primer lugar, se dará una introducción a las tecnologías mencionando las
características más importantes de cada una de ellas, sus ventajas, desventajas y por
último se hará un cuadro comparativo para observar sus principales diferencias y
similitudes entre ellas.
5.4.1 Características de las comunicaciones por luz visible

La VLC trata de lograr transmitir información con elementos de iluminación

(bombillas) al mismo tiempo que se da luz a una sala (también hay versiones de exterior
e incluso para vehículos), y todo ello sin necesitar complejas infraestructuras o
dispositivos.

Para que un sistema VLC exista solo hace falta una fuente luminosa que emita datos
y un receptor con un sensor. Los LEDs están siendo adoptados en la iluminación
rápidamente ya que son dispositivos de bajo costo comparados con otros dispositivos de
iluminación.

Tecnología y medio ambiente son dos conceptos que cada vez van más unidos, ya que
el cuidado de la naturaleza se ha convertido en un punto fundamental en cualquier nivel.
En ese sentido, la energía luminosa ha evolucionado a iluminación ecológica LED.

Gracias a su bajo consumo energético, los LEDs nos ayudan a producir menos
contaminación ambiental y, al permitir una mejor regulación de la potencia de
iluminación, nos ayudan a tener un menor impacto de contaminación lumínica, algo que
el medio ambiente agradece mucho.

Debido a que los datos se transmiten por medio de la luz y esta no puede traspasar
paredes o techos nadie que este fuera de la habitación donde se está haciendo el
intercambio de información puede acceder a los datos, por esta razón, la interceptación
de la señal como la interrupción de esta es casi imposible. Esto convierte la VLC en una
comunicación segura.

6
 Las VLC es un tipo de comunicación óptica inalámbrica. Esta tecnología tiene altas
velocidades, por lo tanto, las comunicaciones por luz visible heredan esta característica y
cuenta con la ventaja de que el ancho de banda no se comparte, por lo que, si se ofrecen
100 Mbps, todos los usuarios dispondrán de esa capacidad.
No causa interferencias por lo que su uso sería adecuado en vuelos u hospitales,
además se puede usar en lugares donde hay población más sensible como residencias de
ancianos ya que esta tecnología no tiene efectos adversos en la salud [6].

Los LEDs usados como lámparas deben cumplir la norma mexicana NMX-J-610-
3-3-ANCE-2018 Esta Norma Mexicana establece los límites de las fluctuaciones de
tensión y parpadeo en el sistema de suministro público de energía eléctrica de baja
tensión. Además, se especifican los límites de variación de tensión que puede producir
un equipo bajo prueba en condiciones determinadas y presenta una guía sobre los
métodos de cuantificación. Aplica a los aparatos que tienen un valor de corriente asignada
menor o igual que 16 A por fase y diseñados para conectarse a sistemas de suministro
público de energía eléctrica de baja tensión de entre 220 V y 250 V, a 60 Hz línea a neutro
y no sujetos a conexión condicional [7].

Tabla 5-1: Ventajas y Desventajas de la comunicación por luz visible.

VENTAJAS DESVENTAJAS
No es nocivo para el cuerpo humano Absorción atmosférica

Transmisión de datos por tramas de luz Dispersión del haz de luz

existentes

Alivio de los problemas asociados con los Ruidos de interferencias de otras fuentes
sistemas radio de comunicación tienen que ser filtrados

Menor consumo energético No hay comunicación si no hay

visibilidad directa
Incremento de la seguridad Interferencia de fuentes de luz de fondo
Gran número de canales sin interferir con Desvanecimiento de la señal
otras fuentes

Bajo costo de instalación

No tiene influencia sobre otros equipos

sencillos de ondas de radio

7
 5.4.2 Características de las comunicaciones por radiación Infrarroja

La radiación infrarroja es la principal responsable de la sensación de calor que se

siente al acercar la mano a un objeto caliente, aunque este no se encuentre en un estado
incandescente y no emita luz. Todos los cuerpos cuya temperatura sea mayor que 0
Kelvin, es decir, −273,15 grados Celsius (cero absoluto) emiten radiación infrarroja.

La longitud de onda de los rayos infrarrojos es menor que la de las ondas de radio y
mayor que la de la luz visible; varía entre unos 0.7 hasta los 1000 micrómetros
aproximadamente. Su efecto principal al incidir sobre cualquier objeto es el de transmitir
calor y elevar su temperatura [8].

Infrared Data Association (IrDA), “Asociación de Datos Infra-rojos”, define un

estándar físico en la forma de transmisión y recepción de datos por rayos infrarrojos, se
creó en 1993, entre: HP, IBM, Sharp y otros.

Los estándares IrDA soportan una amplia gama de dispositivos eléctricos,

informáticos y de comunicaciones; ofrece transferencia de datos inalámbrica punto a
punto en su línea de visión, con un alcance de aproximadamente 1 ó 2 metros y
velocidades de transferencia de datos que oscilan entre los 9600 bit/s y los 4 Mbit/s [9].

Al utilizar luz, los sistemas Infrarrojos de comunicaciones cuentan con un canal cuyo
potencial de ancho de banda es muy grande y no están regulados en ninguna parte.

Como la luz infrarroja no puede atravesar paredes, es posible (en comunicaciones

interiores) operar al menos un enlace (celda) en cada cuarto de un edificio sin
interferencia con los demás, permitiendo así una alta densidad de reúso del sistema,
obteniéndose una gran capacidad por unidad de área. El confinamiento de las señales
infrarrojas hace difícil que escuchas clandestinos las puedan captar.

El ruido causado por las fuentes de luz ambiental (proveniente principalmente del sol
y de fuentes de luz fluorescente e incandescente), y los aspectos de seguridad ocular, son
los principales obstáculos para vencer al desarrollar sistemas de comunicaciones
infrarrojos. Esto implica, un incremento en la complejidad y por lo tanto en el costo de
este tipo de sistemas.

Tabla 5-2: Ventajas y desventajas de la comunicación infrarroja.

VENTAJAS DESVENTAJAS
Ancho de banda muy grande Se bloquea la transmisión con materiales comunes:
personas, paredes, plantas, etc.
Seguro contra receptores no Corto alcance
deseados
No requiere autorización Sensible a la luz y el clima. Luz directa del sol, lluvia,
especial en ningún país niebla, polvo, polución pueden afectar la transmisión.
Cuenta con estándares La transmisión de datos es más baja que la típica
transmisión cableada.

8
 5.4.3 Características de las comunicaciones por radiofrecuencia

La radiofrecuencia, por definición abarca desde unos 10 KHz hasta los 300 GHz con
un límite superior que se acerca a las radiaciones infrarrojas y de luz visible. El espectro
de radiofrecuencia se divide en bandas que presentan características diferenciadas en
cuanto a la propagación y a los métodos para su generación y detección [10].

Tabla 5-3: Designación de las bandas en frecuencia y aplicaciones.

Nombre Margen Longitud de onda Aplicaciones

ELF 100 000 a 10

No aplica
Extra baja frecuencia 3 a 30 Hz 000 km
SLF
30 a 300 Hz 10 000 a 1000 km No aplica
Super baja frecuencia
ULF
300 a 3000 Hz 1000 a 100 km No aplica
Ultra baja frecuencia
VLF
3 a 30 KHz 100 a 10 km Telefonía y audio
Muy baja frecuencia
LF Ultrasonidos
30 a 300 KHz 10 a 1 km
Baja frecuencia Com. industriales
MF 300 KHz a Radiodifusión (AM)
. 1 km a 100 m
Frecuencia media 3 MHz Defensa civil
HF
3 a 30 MHz 100 a 10 m. Radio telefonía móvil
Alta frecuencia
VHF Televisión en VHF
30 a 300 MHz 10 a 1 m.
Muy alta frecuencia Radiolocalización
UHF 300 MHz a Comunicaciones
1 a 0.1 m.
Ultra alta frecuencia 3GHz espaciales
SHF Comunicaciones
3 a 30 GHz 10 a 1 cm.
Super alta frecuencia ferroviarias
EHF
Extremadamente alta 30 a 300 GHz 1 a 0.1 cm. Comunicaciones ópticas
frecuencia

Se producen ondas electromagnéticas o de radio cuando la energía de radiofrecuencia

(como la generada por el transmisor) se conduce a una antena. Estas ondas de radio
consisten en campos eléctricos y magnéticos alternos perpendiculares entre sí que radian
desde la antena a aproximadamente la velocidad de la luz.

En un sistema por radiofrecuencia, las frecuencias están reguladas por el Cuadro

Nacional de Atribución de Frecuencias, basado en el Reglamento de Radiocomunicación
de la ITU, esto quiere decir que el uso de las bandas de frecuencias requiere licencias
para su uso en cualquier parte del mundo, además de que su instalación es bastante
costosa ya que se necesitan, en el caso de la telefonía móvil, por ejemplo, antenas,
repetidores, etc [10].

9
 Las ondas electromagnéticas sí atraviesan obstáculos y no necesitan visibilidad
directa para que la transmisión sea posible, su cobertura puede llegar a ser de orden de
kilómetros, por esta razón la información se puede interceptar con mucha facilidad.

En las aplicaciones de radiofrecuencias, al ser tan abundantes y tener un uso muy

amplio del espectro electromagnético, el ruido es causado por cualquier aplicación de
dicho espectro que tenga una frecuencia cercana a la que el dispositivo esté operando. En
las comunicaciones de RF la potencia de transmisión eléctrica no se puede incrementar
más de un nivel establecido debido a que se plantean riegos graves para la salud del
cuerpo humano.

Las ondas electromagnéticas, cuando tienen una frecuencia comprendida entre 5 Hz

y 1 kHz pueden afectar a las funciones normales del cuerpo humano, además de producir
un aumento en la temperatura de 1 grado que produce efectos biológicos adversos.
También puede causar daños en los ojos o en la piel [11].

Tabla 5-4: Ventajas y desventajas de comunicación por radiofrecuencia.

VENTAJAS DESVENTAJAS
Cuenta con estándares Altos costos de instalación
Amplio campo en las comunicaciones Se puede interceptar con mucha facilidad

Atraviesan paredes Interferencia por cualquier aplicación que

tenga frecuencia cercana
Cobertura muy amplia Requiere licencias para su uso

Tabla 5-5: Comparación VLC, IR y RF.

VLC IR RF
Tasa de datos Mayor a 100 Mbps 4 Mbps Mbps
Estandarización IEEE 802.15.7 IrDA ISO
Distancia Pocos metros Máximo 3 metros Km
Regulación No No Si
Seguridad Buena Buena No
Frecuencia 384 a 789 THz 0.3 – 384 THz 3 Hz a 300 GHz
Longitud de onda 780 a 380 nm 1000 a 780 nm 1 mm a 100,000 Km
Servicio Iluminación y Comunicaciones Comunicaciones
comunicaciones
Fuente de ruido Luz solar u otras Luz ambiental Aplicaciones del
fuentes de espectro
iluminación electromagnético
coste Bajo Medio Alto

10
5.5 Historia de la tecnología VLC

Alexander Graham Bell, en el año 1880 introdujo el concepto de usar la luz como
medio de comunicación con la invención del teléfono fotográfico, un dispositivo utilizado
para transmitir una señal de voz en un haz de luz. Bell enfocó la luz del sol con un espejo
y luego habló en un mecanismo que hizo vibrar el espejo. El rayo vibratorio fue recogido
por el detector en el extremo receptor y decodificado nuevamente como señal de voz.
Pero el experimento de Bell fue un fracaso porque no pudo generar una frecuencia
portadora útil. Bell detuvo sus experimentos debido a que la luz del sol, la niebla y la
lluvia interfirieron con ellos [4].
En 1960, un concepto introducido por Albert Einstein más de 40 años antes resultó
un éxito con la invención del láser. Este éxito incitó a los investigadores a buscar un modo
de convertir la luz visible en un medio de comunicación, surgiendo unos años después
las fibras ópticas.
Gracias a que la industria de los LEDs se ha desarrollado y ha avanzado mucho en los
últimos años, el LED como fuente de datos ha conseguido una transmisión más potente
y con mejor calidad. Los LED de luz blanca tienen un módulo con alta potencia, mientras
los LEDs de luz azul combinado con fósforo amarillo se usan para iluminar espacios
interiores y exteriores.
En 2003, en Japón, en la universidad de Keio, los investigadores S. Haruyama y M.
Nakagawase investigaron la posibilidad de proporcionar iluminación concurente y
comunicación usando LEDs blancos para sistemas VLC. Mientras tanto no solo
discutieron y analizaron los efectos de la reflexión de luz, si no también exploraron las
aplicaciones VLC para tasas relativamente bajas con un fotodiodo de avalancha y un
sensor receptor de imagen bidimensional [5].
En Japón, el Consorcio de Comunicación por Luz Visible (VLCC) que consistía en
muchas empresas de alta tecnología en las ares de iluminación y comunicación, como
son Casio, NEC y Panasonic, fue fundada en 2003. Se dedicó a la comercialización,
desarrollo de aplicaciones y estandarización de la tecnología. Años después se convirtió
en la Asociación de Comunicación por Luz Visible (VLCA).
En 2013, en china, dos grupos importantes se centraron en la investigación de las
comunicaciones ópticas inalámbricas, incluyendo las comunicaciones por luz visible.
Ambos grupos han hecho grandes esfuerzos en el avance teórico de los sistemas VLC.

11
5.6 Aplicaciones de la tecnología VLC
5.6.1 Sistemas de localización en interiores
Hay dos propuestas principales para ofrecer servicios de RTLS basados en VLC, el
primero es un método basado en la identificación de la radiobaliza. Esto consiste en un
dispositivo móvil (por ejemplo, un teléfono móvil o una tableta), que recibiría los datos
de ubicación de varias luces de alumbrado de un área determinada. Estas luces,
consideradas como balizas, enviarían repetidas veces un código de identificación (ID) o
sus coordenadas. El dispositivo móvil recibe estos datos y los utiliza para conocer su
posición exacta dentro del edificio usando una estrategia RSS (radio signal strength).
Estas balizas pueden actuar de forma pasiva (cuando la lámpara envía continuamente un
identificador asignado previamente) o activa (en caso de que la lámpara no sólo envíe un
identificador, sino que también pueda proporcionar información adicional). El sistema
determina su posición deforma aproximada a través de la potencia de los códigos
recibidos, partiendo de una distribución considerada conocida, y mediante la
comparación de la potencia media de la luz incidental con los valores esperados. Si bien
este protocolo se basa en una propuesta técnica muy simple, resulta difícil determinar la
potencia exacta cuando hay varias reflexiones y se producen interferencias entre las
células de transmisión involucradas.

El segundo es un método alternativo basado en el uso de un método de asignación de

portadoras, con diferentes frecuencias, para cada lámpara. La precisión en la medición de
la señalización que ofrece este método es muy alta, si bien introduce una complejidad
adicional al diseño del receptor óptico que aumentaría los costes de implementación [33].

Figura 5-1: Sistema de localización por VLC.

5.6.2 VLC para redes vehiculares

Los fabricantes de automóviles han estado adoptando luces LED en sus modelos
premium por más de 10 años. En paralelo a este desarrollo, los fabricantes de automóviles
han estado buscando formas de pasar datos sobre condiciones y comportamientos de
manejo entre autos, una aplicación conocida son comunicaciones de vehículo a vehículo
o V2V.
Los objetivos de V2V son hacer que conducir sea más seguro y hacer que el uso de
la carretera sea más eficiente. Un enfoque es usar las luces LED de un automóvil para
transmitir algunos de estos datos de comunicaciones V2V.

12
 Figura 5-2: Diagrama de bloques de un sistema de comunicación V2V.

Los semáforos o las vallas publicitarias también se pueden usar para compartir
información útil sobre la carretera, el tráfico y condiciones climáticas. La ventaja de usar
señales de luz sobre otros enfoques que hacen uso de Internet y tecnologías en la nube es
que las señales luminosas son inmediatas y locales. En otras palabras, no pierden tiempo
enviando señales a internet y no tienen que esperar para recibir señales de vuelta.

Esto no necesita una gestión compleja y procesamiento de señales de cientos o miles

de autos en el área, solo se refiere a los vehículos en la distancia inmediata, es decir, el
vehículo por delante y el vehículo detrás. Esto hace la comunicación casi instantánea y,
por lo tanto, adecuado para algunos tipos de funciones de control en tiempo real de
automóviles y otros vehículos.

Esto plantea la pregunta de cómo se logra la transmisión de datos. La respuesta es que

los LED son increíblemente rápidos en encendido y apagado, tan rápido que no puede ser
detectado por el ojo humano. Tan rápido que, de hecho, es muy posible transmitir
mensajes V2V a través de la cola o los faros sin interferir con su función primaria. Por lo
tanto, utilizando gestión de dispositivos electrónicos de vehículos ya existentes, La
tecnología LED en el futuro podría, por lo tanto, tener una aplicación "combinada"
cuando se monta en automóviles: iluminación + V2V [34].

5.6.3 LiFi

Es un nuevo tipo de conexión inalámbrica que utiliza fuentes de luz en lugar de

microondas para transmitir datos, de ahí su nombre: Light Fidelity (fidelidad de la luz),
a cambio de la Wireless Fidelity (fidelidad inalámbrica). De esta manera, las propias
bombillas LED de nuestra casa y oficina harán la función del router incorporando un
modulador emisor.
LiFi usa la luz de LED para transmitir señales inalámbricas portadoras de datos. Lo
hace codificando información, basado en la frecuencia de la luz LED, de manera tal que
no es perceptible al ojo humano. La velocidad de trasmisión tiene directa relación con el
color de las luces LED, ya que, entre más lejana del blanco cálido, más rápida es la
transmisión, debido a que puede usarse un mayor espectro de frecuencia.

Funcionamiento de LiFi Para poder transmitir información desde y hacia internet,

necesitamos conectar la bombilla LED equipada con LiFi a un router conectado a la red.

13
De este modo el transmisor LiFi estará listo para enviar información, solo es necesario
tener un dispositivo que tenga instalado el receptor de LiFi, de modo se complete el ciclo
de recibir y enviar información de modo correcto [35].

Figura 5-3: Diagrama a bloques de comunicación LiFi.

5.6.3.1 Tecnología Li-Fi vs Wi-Fi

El Li-Fi supone una espectacular mejora frente al Wi-Fi en todos los niveles. Para
empezar, la velocidad de transmisión es hasta 100 veces superior Las investigaciones que
están llevando a cabo diferentes centros de investigación tecnológica como el Instituto
Fraunhofer alemán o el Instituto de Física Técnica de Shanghái ya trabajan de manera
estabilizada y en entornos reales con tasas de transferencia de 1 Gbps (un gigabit por
segundo) y los estudios indican que se podría alcanzar una velocidad de 10 Gbps, es decir,
multiplicar por mil la actual velocidad del Wi-Fi.

Se prevé que con el tiempo se pueda transmitir datos a través de energía solar, lo que
facilitará el acceso a personas que viven sin internet y con electricidad limitada. El
funcionamiento de la tecnología Li-Fi supondrá un ahorro de costes, al poder prescindir
en hogares y, sobre todo, centros de trabajo de dispositivos electrónicos como routers,
módems, repetidores de señal, amplificadores de onda o antenas. Estos aparatos, que
actualmente están conectados a la red energética durante 24 horas al día, 7 días a la
semana, dejarían de consumir electricidad y su función sería reemplazada por una
bombilla LED, que en la mayoría de los casos ya está encendida durante las horas de
trabajo, lo que no supondría un costo extra [35].

14
 Por otro lado, al ser necesario estar en contacto directo con el haz de luz LED emisor,
se refuerza la seguridad informática. Sólo se podrán interconectar entre sí dispositivos
alumbrados por la misma bombilla, eliminando los ataques o intentos de entrada no
autorizados de dispositivos situados fuera de nuestro espectro lumínico [35].
Tabla 5-6: Comparación LiFi vs WiFi.

LIFI WIFI
Velocidad de transferencia de Mayor a 1Gbps 800Kbps – 11Mbps
datos
Frecuencia de operación 100Thz 2.4GHz, 4.9GHz y 5GHZ
Estandarización IEEE 802.15 IEEE 802.11
Distancia Aproximadamente 10 20 - 100 metros
metros, depende del LED
Seguridad Alta Media
coste Bajo Medio

5.6.4 Ciudades y hogares inteligentes

Las ciudades inteligentes están previstas para proporcionar una conectividad perfecta
entre las personas, el gobierno, infraestructura, economía y medio ambiente. Sin
embargo, la conectividad inalámbrica confiable, sostenible y de alta velocidad de datos
es el cuello de botella para conectar todo. La infraestructura ya disponible (calle, luces,
luces de estacionamiento, vallas publicitarias) se puede utilizar para proporcionar alta
velocidad, baja energía y sostenible conectividad de red para algunas aplicaciones (por
ejemplo, servicios públicos) [36].
En cuanto a los hogares se ocupan los sistemas de iluminación inteligente. Estos
sistemas cooperan y controlan la iluminación en un espacio para atender las necesidades
de los usuarios mientras ahorran energía. Los sistemas de iluminación inteligente forman
redes de sensores inalámbricos (WSN, Wireless Sensor Network) para monitorizar
factores como la intensidad de la luz, el color y control de la iluminación por atenuación.
Se han propuesto varios sistemas para combinar VLC y sistemas de iluminación
inteligente, como, por ejemplo, encender las luces en un área determinada solo cuando
sea necesario, luz de intensidad baja para ver películas, luz brillante para leer y hacer
videoconferencia. Recientemente Philips hizo “Hue”, un accesorio de iluminación
inteligente que puede controlar el color y la atenuación utilizando un iPhone [37]. El
sistema está en fase de desarrollo y planea utilizar GPS para encender automáticamente
las luces cuando el usuario llega a casa. Los ordenadores portátiles, smartphones o
televisiones inteligentes pueden utilizar en gran medida esta tecnología.

15
5.6.5 Industria del entretenimiento
VLC requiere una línea de visión directa. Esto se puede usar para aplicaciones que
requieren acceso para localizar información. Los parques temáticos, los juguetes o los
anuncios son tales aplicaciones, donde el objetivo es producir productos con costos
reducidos. Por ejemplo, la mayoría de los juguetes funcionan con baterías y, por lo
general, requieren una conexión inalámbrica para controlarlos [38]. Algunos
investigadores, han desarrollado un nuevo sistema llamado VLC pasiva que utiliza la
comunicación de retrodifusión sin batería. Este sistema se basa en RetroVLC que aborda
los desafíos de comunicación direccional y bajo acoplamiento óptico (en su mayoría
menos del 20% a través del panel solar) para VLC de banda ancha.
RetroVLC utiliza el concepto de retroflexión que implica enviar la luz de vuelta, casi,
junto con el camino entrante, logrando una comunicación puntiaguda. Los códigos de
Miller se usan para duplicar la utilización del ancho de banda en comparación con la
codificación Manchester.
Se puede usar una sola luz LED para la transmisión y recepción, así como para
proporcionar visualización para entretener a los niños. Esto ahorraría energía y costos,
además de no contaminar [36].
5.6.6 Sistema de monitorización de pacientes
Una de las opciones para este tipo de sistemas es la comunicación por luz visible en
sistemas de transmisión de enlace ascendente de datos. La monitorización del paciente se
puede hacer mediante la utilización de LEDs blancos, que pueden ser utilizados para la
transmisión de datos del sensor de un paciente estático en una cama. Este modelo se basa
en el hecho de que para el enlace descendente casi todas las instalaciones en los centros
de salud y hospitales pueden controlarse fácilmente mediante el uso de luz LED de
iluminación. Se elige un modelo estático porque el paciente bajo monitozación estará
estático la mayor parte del tiempo.
La Figura 8-4 muestra el escenario de transmisión propuesta, donde se usa un LED
para la transmisión instalado en cada sensor utilizando un módulo específico de
transmisión, que apunta hacia arriba en el techo donde están instalados los fotodetectores.
El módulo de transmisión colocado en el paciente se supone que tiene LOS con la
conexión a los fotodetectores en el techo. El efecto de diversidad se consigue mediante
el uso de múltiples fotodetectores. Se requiere un espacio apropiado entre los
fotodetectores para la robustez en la recepción de datos.
El sistema propuesto utiliza tres datos precargados biomédicos para cuidado de la
salud, es decir, ECG, la temperatura corporal y Photoplethysmogram (PPG), que se
transmiten a través del LED utilizando la modulación OOK. Los datos recibidos son
demodulados y multiplexados.

16
 Figura 5-4: Sistema VLC en hospitales.

Los datos relacionados con el paciente son entregados periódicamente para

monitorización objetiva, por lo tanto, la precisión y la fiabilidad son cada vez más
importantes. El sistema de seguimiento propuesto es implementado para lograr una tasa
de error muy baja. Las aplicaciones de VLC basadas en la iluminación de los LEDs son
más atractivas en ambientes donde la luz siempre está encendida. La implementación es
bastante fácil ya que los datos se pueden proporcionar desde un punto de agregación a las
luces mediante infraestructura existente como cables eléctricos [39].
5.6.7 Empresas que utilizan VLC

Existen muchas posibles aplicaciones de esta tecnología emergente, pero en el mundo

real se han implementado una minoría. Se espera que, de aquí a unos años, las
aplicaciones se hayan implementado en muchos ámbitos de nuestra vida cotidiana.
Actualmente existen pocas empresas que han desarrollado aplicaciones reales.

5.6.7.1 LightBee

LightBee es una empresa joven integrada por un equipo con una sólida experiencia
en Comunicaciones por Luz Visible (VLC). Cada vez hay más sectores en los que se
puede aplicar esta tecnología, como hogares, semáforos, hospitales, hoteles, etc., en los
que ya se están utilizando dispositivos de iluminación LED. Este interés creciente no está
sólo motivado por cuestiones económicas (como el precio de las lámparas LED, que,
aunque cada vez son más baratas, es aún mayor que el de las tradicionales), sino también
por razones energéticas o medioambientales [40].

5.6.7.1.1 Lightkey

Es una solución para el control y validación de acceso que permite una comunicación
óptica sin cables de datos entre la modulación de la luz LED del móvil y un receptor
óptico conectado a internet. La información es enviada directamente a través de la luz del
teléfono móvil, no es necesaria una vinculación móvil/cerradura cada vez que se abre la
cerradura y sólo se requiere instalar la app Lightkey en cualquier dispositivo Android o
iOS [41].

17
5.6.7.1.2 LightNosis

LightNosis es una solución de comunicaciones M2M para el mantenimiento no

intrusivo de cualquier vehículo, gracias a una conexión automática de la unidad de control
del vehículo con la compañía responsable de su mantenimiento.

Los nuevos sistemas de diagnóstico de vehículos incluyen todo tipo de información

sobre el estado de sus componentes, y se almacenan en la unidad de control electrónico
del vehículo. Dado que se dispone de estos datos sólo en el taller, es posible que en los
intervalos de revisión del vehículo no se detecten anomalías a tiempo y se produzcan
daños graves que se podrían haber evitado con revisiones más frecuentes. Sin embargo,
no es práctico ni económico incrementar estas revisiones de forma generalizada.

LightNosis permite transmitir de forma segura la información relacionada con el

estado de cualquier vehículo por medio de una aplicación VLC que permite que los faros
LED transmitan a través del haz de luz información relativa al código de acceso al garaje
y a la vez informar de cualquier alarma o incidencia en el vehículo. El receptor óptico
ubicado junto al acceso decodifica la información y automáticamente la transmite a la
empresa responsable del mantenimiento, ofreciendo una completa evaluación de la
fiabilidad del vehículo y el control de la garantía de cada componente, así como notificar
al propietario de la necesidad de llevar al vehículo a revisión cuando realmente se requiera
[42].

5.6.7.1.3 LightDim

LightDim será la próxima revolución en el Mercado de iluminación LED, ofreciendo

una solución más eficiente, fiable e inteligente y creando nuevas interfaces de
comunicación entre ciudadanos y máquinas [43].

La durabilidad estándar ofrecida actualmente por los fabricantes de alumbrado LED

está alrededor de las 50.000 horas, en unos pocos casos llegan a las 75.000 horas. La
solución más extendida para impedir el recalentamiento de las bombillas LED está basada
en diseños con disipadores de aluminio, que permiten una mejor disipación del calor,
pero con sus correspondientes costes añadidos.

Lightdim es un pequeño dispositivo para alumbrado LED que puede controlarse de

forma remota o autónoma. Su misión es optimizar la función de las lámparas ofreciendo
una mayor durabilidad y una regulación completa (de 0 a 100%) del flujo lumínico.

Lightdim desarrolla códigos específicos que permiten que las bombillas LED se
refresquen a través del encendido y apagado a muy alta velocidad, de manera que se
refrescan sin ninguna molestia para el ojo humano; por lo tanto, aunque el calor disipado
es el mismo, se reduce la temperatura máxima a la que está sometida la LED.
En consecuencia, se puede controlar la intensidad lumínica de las bombillas LED
mediante la modificación del ciclo de trabajo de la señal de excitación de todo el rango
(de 0 a 100%) para cada lámpara, lo que permite intensificar exclusivamente aquellas
luminarias públicas ubicadas en lugares críticos, como cruces e intersecciones, mientras
18
que el resto del circuito de alumbrado puede tener una intensidad lumínica en niveles de
seguridad.

Lightdim permite convertir el alumbrado público y los semáforos en grandes redes

inteligentes para peatones, turistas o invidentes. Esta aplicación, premiada por Vodafone
en el año 2010, ofrece un sistema de navegación para personas invidentes a través del haz
de la luz LED.

 Permite a las personas con discapacidad visual percibir el estado de los semáforos (o
cualquier otro tipo de elemento de señalética urbana).
 Evita indeterminaciones y contaminación acústica.
 Proporciona ayudas a la orientación para situarse dentro de la ciudad.
 El mensaje de audio recibido desde el receptor se puede adaptar a cualquier idioma.
 SINAI puede usar otras fuentes de iluminación exterior (lámparas, anuncios
luminosos) o interior (iluminación en vestíbulos o pasillos de edificios).
 Crea una red óptica inteligente como un “GPS” virtual (incluso en aquellos lugares
donde falla el GPS).

5.6.7.1.4 Aplicaciones móviles con VLC

Siempre se ha dicho que en el futuro las personas sólo necesitarán una cosa al salir de
sus casas, sus móviles. Pretendemos ofrecer la solución que todos buscan mediante la
tecnología VLC.

Las aplicaciones móviles con VLC permiten utilizar cualquier dispositivo móvil para
distintas finalidades, como control de accesos, publicidad o solución de pago seguro,
mediante el uso del flash de la cámara del móvil o tableta o a través del parpadeo de la
pantalla. La técnica de comunicación utilizada se encuentra dentro de los paradigmas de
VLC. Consiste en modular la señal de luz mediante la transmisión de códigos binarios a
una velocidad suficientemente alta para que resulte imposible de detectar por ninguna
videocámara o por el ojo humano (se percibirá como una simple luz de flash, no pudiendo
distinguirse los valores individuales transmitidos). Las aplicaciones para móviles sólo
necesitan un dispositivo móvil y un pequeño receptor óptico que puede ser integrado en
la cerradura de una puerta, un coche o en un TPV para pagos mediante móviles.

Todas las soluciones existentes están basadas en radiofrecuencias que se irradian

entorno a los usuarios, de manera que las señales pueden ser capturadas y/o interferidas
por inhibidores de frecuencia u otros dispositivos. Con las aplicaciones móviles VLC, la
información es enviada a través del haz de luz visible a corta distancia del receptor, con
lo que la información enviada no puede ser interceptada o capturada por ningún
dispositivo de grabación de imagen debido a la alta velocidad a la que es enviada. La
segunda ventaja radica en que los usuarios de los móviles no necesitan implementar
ningún dispositivo adicional para poder utilizarlos como sistema de acceso o dispositivo
de pago seguro, ya que se puede modular tanto el flash de la cámara como la luz de la
pantalla del móvil [44].

19
5.6.7.2 Disney

Otra de las aplicaciones basadas en las comunicaciones por luz visible son los
juguetes fabricados por Disney.

Una de las contribuciones en las investigaciones de los sistemas VLC ha sido gracias
a Disney Research. Los sistemas por luz visible crean oportunidades a bajo coste, seguras,
y amigables con el medio ambiente. Disney Research se centra en redes entre juguetes y
lámparas.

 Protocolo Software LED-a-LED: Las comunicaciones por luz visible LED-a-LED

permiten la interacción entre juguetes utilizando solamente LEDs, estos se utilizan
para transmitir y recibir mensajes de datos. Cuando múltiples dispositivos están
conectados unos con otros, organizan la comunicación mediante sus protocolos
software [45].

 Vestidos de princesas mágicos: Una varita mágica con un LED mágicamente

desencadena efectos de luz en un vestido de princesa. Muchos LEDs están integrados
en los vestidos que se comunican con la varita, cuando la varita mágica apunta hacia
el vestido, se establece una comunicación entre ambas y se encienden los LEDs del
vestido [46].

 Comunicación V2V: Los coches de juguete de bajo coste utilizan LEDs para crear
efectos de iluminación. Utilizando estos LEDs, los coches se pueden comunicar unos
con otros, basándose en el software del microcontrolador [46].

5.6.7.3 pureLIFI

pureLiFi busca resolver la lucha global por disminuir la capacidad inalámbrica que
resulta en Spectrum Crunch. Estamos desarrollando y entregando tecnología para redes
de comunicación seguras, confiables y de alta velocidad que integran perfectamente las
infraestructuras de servicios de datos e iluminación y reducen significativamente el
consumo de energía.

pureLiFi es una compañía de comunicación ligera que fue fundada por el profesor
Harald Haas y el Dr. Mostafa Afgani en 2012 como un giro de la Universidad de
Edimburgo para crear componentes OEM, incluidos los controladores y receptores LiFi.

Combinado con nuestros continuos vínculos con la Universidad de Edimburgo y el

acceso a la investigación innovadora continua del Profesor Haas, pureLiFi está bien
ubicado para mantener su posición de liderazgo en el desarrollo y la entrega de soluciones
LiFi [47].

20
5.6.7.4 Sisoft

Sisoft es una empresa mexicana fundada y dirigida por Arturo Campos Fentanes,
matemático por la Universidad Nacional Autónoma de México (UNAM), con sede en la
Ciudad de México. Se trata de una compañía especializada en el desarrollo de hardware
y software, que es pionera en la creación de tecnología que utiliza el espectro visible [48].

5.6.7.4.1 InternetLedCom

El proyecto surgió en 2011, cuando Arturo Campos y un grupo de investigadores y

empresarios, decidieron diseñar un prototipo Li-Fi propio, diferente al que se estaba
desarrollando en otros países. El objetivo consistía en crear un sistema lo suficientemente
competente como para ser comercializado de forma exitosa con posterioridad. Para ello,
Sisoft contó con la colaboración de la UNAM y del Instituto Tecnológico Autónomo de
México (ITAM), con los que, tras años de trabajo y pruebas, logró aumentar la velocidad
inicial del Li-Fi de 2 Gigabytes por segundo a los 10 Gigabytes actuales [48].

5.6.7.4.2 SoundLedCom

Sisoft de México anunció su primer producto con tecnología Li-Fi, la nueva bocina
“SoundLedCom”, que permitirá transferir audio en tiempo real a través de luz LED.

SoundLedCom permite transferir audio con calidad HD a través de focos LED que
estén ubicados en diferentes negocios, desde cafeterías, salas de espera o conciertos,
trasporte público y demás, directo a tus audífonos. Sin cabes o interrupciones.

Con esta tecnología se podrá transmitir diferente música según el número de focos
LED que tenga el negocio, es decir, un grupo de amigos sentados en una mesa puede
escuchar un tipo de música mientras otro grupo, en otra mesa, puede oír otra [49].

21
5.7 Estándar IEE 802.15.7
El estándar IEEE 802.15.7 son protocolos que se utilizan para las comunicaciones
inalámbricas mediante luz visible. El estándar IEEE 802.15.7 define 2 características
fundamentales, la capa de acceso (MAC) y la capa física (PHY), con una velocidad de
datos que es capaz de soportar audio, vídeo y multimedia.
La capa de acceso al medio proporciona mecanismo de direccionamiento y control de
acceso al canal que lo hace posible para varios terminales o dispositivos. El hardware que
implementa la capa MAC se refiere al controlador de acceso al medio. Este canal puede
proporcionar servicios de comunicación multicast, unicast o broadcast [50].
Las leyes físicas definen las especificaciones eléctricas y físicas para los dispositivos.
Define la relación entre un dispositivo y el medio físico. Un dispositivo transmite datos
al medio y otro dispositivo recibe los datos desde el medio basándose en las leyes físicas.
Las funciones y servicios de la capa física son el establecimiento del enlace y la
terminación de una conexión a un medio de comunicación. El estándar IEEE 802.15.7
presenta tres tipos de capa física diferentes, cada una con sus respectivas características.
Estas son PHY I, PHY II y PHY III.
Ahora se van a explicar las diferentes capas PHY. Generalmente las capas PHY I y
PHY II tienen transmisión SISO, es decir, una única entrada y una única salida, con una
sola fuente de iluminación y que normalmente utiliza la modulación OOK (On-Off
Keying) o VPPM (Variable Pulse Position Modulation). Mientras que en la capa PHY III
es una comunicación MIMO, múltiples entradas y múltiples salidas, por lo tanto, capaz
de soportar múltiples fuentes ópticas generalmente utilizando modulación por
desplazamiento de color (CSK, Color-Shift Keying)) [51].
5.7.1 Modelo PHY I
El modelo PHY I se utiliza generalmente en entornos exteriores donde no se necesita
una velocidad muy elevada, en torno a las decenas a cientos de kb/s. Para este modelo se
utiliza el siguiente diagrama de bloques, que se muestra en la Figura 9-1, para el
transmisor y el receptor utilizando VLC [51].

Figura 5-5: Transmisor y receptor PHY I [51].

22
 Los bits de entrada entran, en primer lugar, en un bloque con un codificador Reed-
Solomom (RS). El código Reed-Solomon es un código corrector de errores basado en
bloques en donde el codificador procesa un bloque de símbolos de datos, a los que agrega
redundancia para producir un bloque de símbolos codificados. Tras este bloque, entra en
un codificador RLL, aplicando la codificación Manchester o 4B6B, teniendo a la salida
un símbolo de 2, 4 ó 6 bits respectivamente. Finalmente pasa por el modulador, y se envía
por el canal con una sola fuente de luz, ya que es un sistema SISO.
En el caso del receptor, para recuperar la información se utiliza un detector de umbral.
Tras esto, se hace el proceso inverso al que se realizó en el transmisor. Esta información
es demodulada, pasa por un bloque decodificador RLL y por otro RS.
5.7.2 Modelo PHY II
El modelo PHY II se utiliza en entornos internos en aplicaciones donde se requiere
una velocidad media, en torno a las decenas de Mb/s [51].
De la misma manera, en la Figura 9-2, se mostrará un diagrama de boques donde se
indica el modelo de un sistema PHY II en el estándar IEEE 802.15.7.

Figura 5-6: Transmisor y receptor PHY II [51].

Este esquema es más sencillo y eficiente que el utilizado en el modelo PHY I. Al igual
que en el caso anterior, los bits de entrada se entrada se codifican mediante el codificador
Reed-Solomon (RS) y la salida pasa por un codificador RLL. Finalmente, se modulará
con la modulación deseada, generalmente OOK o VPPM.
En el lado del receptor, se demodula con la modulación correspondiente la señal
recibida, y pasa por los decodificadores RLL y RS, para así recibir la información
enviada.

23
5.7.3 Modelo PHY III
Al contrario que los modelos anteriores, este modelo opera bajo una transmisión
MIMO, es decir, múltiples entradas y múltiples salidas, por lo tanto, se puede utilizar en
aplicaciones con muchas fuentes de luz por donde se enviará la información a múltiples
receptores [51].
En la Figura 9-3 se muestra el proceso y el comportamiento del diagrama de bloques
del modelo PHY III del estándar IEEE 802.15.7.

Figura 5-7: Transmisor y receptor PHY III [51].

Al igual que en los casos anteriores, la señal de entrada se codifica mediante un bloque
de codificación RS, para convertir la trama larga de entrada en tramas más pequeñas y
aleatorias, tras este bloque, hay otro bloque idéntico, un codificador RS. La diferencia
con los otros modelos es el bloque de modulación, que suele ser CSK.
El espectro de luz visible se divide en 7 grupos, cada uno de ellos tiene un código
especifico, teniendo un valor en x - y respectivamente. La modulación CSK lo que hace
es trabajar con 3 de estos 7 grupos, con los puntos respectivos en x-y para poder componer
la constelación formando los vértices del triángulo y así dar lugar a las constelaciones
que son necesarias. Los datos que ingresan para ser modulados son primeros analizados
en conjuntos de log(M), donde M representa el tamaño de la modulación. Cada uno de
estos valores tiene una posición x-y, cada 3 valores van formando los vértices del
triángulo que son la constelación, para luego estos puntos ser pasados a valores RGB, se
normalizan las intensidades de los LEDs y se puede enviar la información.
En la parte del receptor, se realizará el proceso inverso. Se tienen tres fotodetectores,
cada uno detecta un color diferente, ya que tienen tres longitudes de onda diferentes. Las
intensidades recibidas son inversamente asignadas a los valores x-y, con la ayuda de un
detector de distancia mínima se corrigen y se determinan los símbolos verdaderos de la
constelación. Por último, la señal pasa por los dos codificadores RS y obtiene la
información enviada.

24
6. CAPÍTULO 2: TÉCNICAS DE MODULACIÓN Y DEMODULACIÓN
PARA VLC

Las comunicaciones por luz visible no deben interferir con las iluminaciones
exteriores. Para prevenir estas interferencias el esquema de modulación debe tener un
rango limitado.
Entiéndase por modulación, a la técnica utilizada para transmitir información
mediante una onda portadora, esta onda portadora puede ser modificada en parámetros,
para poder atravesar el canal de comunicación y entregar el mensaje de transmisor a
receptor [24].
Ahora, la información de un sistema óptico puede ser transmitida de forma analógica
o digital. La modulación analógica se basa en cambiar el nivel de luz de manera continua
del transmisor, pero el rendimiento de este sistema se ve afectado por el propio ruido del
sistema.
Por otro lado, la modulación digital emplea un esquema de pulsos, donde la presencia
o ausencia de luz representan un bit de información (1/0).
Para las comunicaciones por luz visible, se deben tener tres consideraciones
esenciales a la hora de elegir una modulación.
 El parpadeo. Se define como los cambios de intensidad de luz percibidos por el ojo
humano. Teniendo en cuenta que la comunicación por luz visible servirá también
como iluminación, el parpadeo de luz en una habitación resulta molesto, reduce la
comodidad visual y puede provocar hasta dolores de cabeza [25].
 Buen rendimiento óptico de la fuente de luz.
 Capacidad de controla la atenuación de iluminación.
Desarrollemos algunas de las modulaciones más usadas en la comunicación por luz
visible.
6.1 Modulación ASK
Modulación por desplazamiento de Amplitud (Amplitude Shift Keying), en esta
modulación, los datos se representan como variaciones de amplitud en la onda portadora.
Cuando se presenta un “0” la amplitud disminuye, al enviar “1” aumenta.

Figura 6-1: Modulación ASK.

25
6.2 Modulación OOK
(On Off Key) es la modulación más sencilla derivada de ASK. Como su nombre lo
indica, presenta datos digitales con la presencia o ausencia de la señal portadora, es decir,
cuando es mayor la corriente se transmite un 1 binario, cuando la emisión en nula se
transmite un 0 [26].

Figura 6-2: Modulación OOK

6.3 PWM Y PPM

Una técnica de modulación simple y fiable que es adecuada para comunicaciones
ópticas es la modulación de impulsos. La modulación de impulsos es un tipo de sistema
de comunicación de transmisión digital que es más resistente al ruido que la transmisión
analógica. Además, los mensajes se representan de manera discreta, tanto en amplitud
como en tiempo. Dos tipos de modulación de impulsos son modulación por ancho de
pulso (PWM, Pulse Width Modulation) y modulación por posición de pulso (PPM, Pulse
Position Modulation). A pesar de que generalmente modulen datos digitales, ambos son
capaces de modular datos analógicos [27].
PWM al contrario que la modulación OOK, es capaz de modular datos analógicos.
Por lo tanto, desde el punto de vista del ancho de banda, este esquema es más eficiente.
Debido al hecho de que el ancho del pulso depende de los datos que son enviados, la
potencia media transmitida variará, esto quiere decir que esta modulación puede causar
un efecto de atenuación en la iluminación del sistema.

Figura 6-3: Modulación PWM y PPM

26
 Sin embargo, en la modulación PPM, tanto la amplitud como el ancho del pulso son
fijos. Esta técnica de modulación tiene un ancho de banda más eficiente. Como
consecuencia de que el ancho de pulso sea constante, hará que la potencia media del LED
sea constante, como resultado, el efecto de atenuación se minimiza comparando con
PWM.
6.4 IPPM
La modulación por posición de pulsos inversa (IPPM, Inversed Pulse Position
Modulation) es una forma de modulación en la cual los pulsos son codificados entre los
2 estados posibles de forma que se transmite potencia en un instante de tiempo TS. Este
esquema se repite cada T segundos, así que la tasa de transmisión de bits es de M/T bits
por segundo. La atenuación de la luz se implementa reduciendo la potencia de pulso
transmitido, de acuerdo con el porcentaje de atenuación requerido. Con esta modulación
se consigue una mejora en la iluminación ya que se invierte el estado alto y bajo de los
pulsos [28].
6.5 VPPM
La modulación por posición de pulso variable (VPPM, Variable Pulse Position
Modulation) es una forma de modulación de la señal en el cual el bit de mensaje se
codifica transmitiendo un pulso al principio de la señal si se quiere transmitir un “0” y al
final de la señal si se quiere transmitir un “1”.
La duración del pulso está determinada de acuerdo con el porcentaje de la iluminación
requerida. La principal ventaja de este método es que la comunicación no se ve afectada
por un cambio en la cantidad de iluminación. Este esquema se repite cada T segundos,
por lo tanto, la tasa de transmisión es 1/T bits por segundos [29].
6.6 OFDM
Muchas aplicaciones de VLC basan sus principios en sistemas de multiplexión por
división de frecuencia ortogonales (OFDM, Orthogonal Frequency Division
Multiplexing) es la técnica de gestión de frecuencias utilizada por IEE 802.1. Esta técnica
divide el ancho de banda en subcanales más pequeños que operan en paralelo. De esta
forma se consigue llegar a velocidades de transmisión de hasta 54 Mbps, la modulación
está basada en la FFT [64]. La característica principal de este sistema es el envío de un
conjunto de ondas portadoras de información a diferentes frecuencias. Normalmente se
modula con QAM o PSK. Como se trabaja en tiempo discreto, se pasa del dominio de
frecuencia al dominio de tiempo [30].
6.6.1 Modulación y demodulación OFDM
La multiplexación por división de frecuencia ortogonal (OFDM) se introdujo como
un habilitador clave para las comunicaciones de alta velocidad. En el contexto de los
sistemas VLC, a medida que la velocidad de datos aumenta el ancho de banda limitado
de los LED implicados interfiere con la interferencia entre símbolos (ISI), que puede
minimizarse con la ayuda de técnicas efectivas habilitadas para la ecualización. Además,
OFDM es una técnica eficiente en términos de ISI, ya que se basa en el uso de una gran
cantidad de subportadoras ortogonales de baja velocidad para lograr un mayor

27
rendimiento. Se recuerda que los receptores basados en OFDM requieren un simple
ecualizador que reduce la complejidad del sistema. La figura ilustra la estructura del
sistema OFDM típico.

Figura 6-4: Sistema Transmisor-Receptor OFDM

Sin embargo, existen ciertas limitaciones en la realización de OFDM en el contexto

de los sistemas VLC que no pueden considerarse insignificantes. Específicamente, el
OFDM convencional genera formas de onda complejas y bipolares que no son
compatibles con los esquemas IM / DD empleados en VLC. Este problema puede
resolverse efectivamente explotando la simetría Hermitiana en las subportadoras en el
dominio de la frecuencia para producir una señal OFDM real, que es adecuada para los
sistemas VLC. Sin embargo, la señal resultante sigue siendo bipolar; Como resultado, se
propusieron varios esquemas nuevos que proporcionan señales OFDM de dominio en
tiempo real y unipolares para garantizar la compatibilidad con los sistemas VLC [61].
6.7 Modulación QPSK

La modulación por desplazamiento de fase en cuadratura (QPSK, Quadrature Phase-

Shift Keying), es una forma de modulación PSK, en donde varía la fase de la señal
portadora de acuerdo a los datos de entrada. En la ecuación se muestra la expresión
general de una señal QPSK, en donde θi representa las fases que puede tener dicha señal
y ωc es la frecuencia angular de la señal portadora:
𝑠(𝑡) = cos(𝜔𝑐 𝑡 + 𝜃𝑖 )
Si a la ecuación le aplicamos la identidad trigonométrica del coseno, obtenemos:
𝑠(𝑡) = cos 𝜃𝑖 𝑐𝑜𝑠𝜔𝑐 𝑡 + 𝑠𝑖𝑛𝜃𝑖 𝑠𝑖𝑛𝜔𝑐 𝑡 = 𝐼(𝑡)𝑐𝑜𝑠𝜔𝑐 𝑡 + 𝑄(𝑡)𝑠𝑖𝑛𝜔𝑐 𝑡
En donde I(t) y Q(t) son las componentes de fase y cuadratura de la señal modulada
respectivamente. La señal modulada QPSK tiene 4 fases, cada una de las cuales
representa un par de bits.
Par crear el modulador, los bits de entrada de convierten a una forma paralela, dando
origen a los canales I (In-phase) y Q (Quadrature), luego en ambos canales se realiza la
codificación No Retorno a Cero (NZR) para cambiar la polaridad de los bits de 0 a -1 y
de esta manera poder efectuar la modulación de forma correcta. Por último, se tiene un
bloque sumador que combina las señales obtenidas en ambos canales, obteniéndose así
la señal QPSK [31].

28
 Figura 6-5: Modulación QPSK.

6.8 Demodulación QPSK

Para la demodulación de una señal QPSK se requiere recuperar los componentes I y
Q. Par ello se multiplica (mezcla) la señal QPSK con una portadora de fase y otra en
cuadratura, obteniéndose las proyecciones de los símbolos QPSK sobre los ejes I y Q de
la constelación [31].

Figura 6-6: Demodulación QPSK

6.9 Modulación y demodulación QAM

La modulación de amplitud de la cuadratura es un sistema de la modulación en el cual
los datos son transferidos modulando la amplitud de dos ondas de portador separadas,
sobre todo sinusoidal, que son fuera de fase por 90 grados (seno y coseno). Debido a su
diferencia de fase, se llaman los portadores de la cuadratura, la modulación de amplitud
de la cuadratura es la combinación de afinar de la modulación de amplitud y de
desplazamiento de fase. Es una modulación digital avanzada, en la que su eficiencia se
utiliza para la transmisión de datos a alta velocidad por canales con ancho de banda
restringido.
La amplitud y la fase de una señal pueden modularse simultáneamente o por separado,
aunque esto resulta difícil de generar y principalmente de detectar. En vez de ello, es muy
práctico separar la señal en dos componentes independientes conocidos como I
(componente "en fase") y Q (componente "en cuadratura"), ambos ortogonales entre sí
[65].

29
 Figura 6-7: Modulación y demodulación QAM

6.10 Modulación espacial de luz

Actualmente, existen varios dispositivos que permiten manipular un frente de onda.
La tecnología con la que están fabricados los moduladores de frente de onda (WFM),
delimita sus alcances al momento de deformar el frente de onda. Este tipo de dispositivos,
ha evolucionado a través de la historia. El primer instrumento para modificar el frente de
onda de forma controlada, fue la película fotográfica [66]; sin embargo, se tiene que
revelar una película fotográfica por cada frente de onda deseado, lo cual no permite tener
un control del frente de onda en tiempo real.
El requerimiento de tener un control en tiempo real del frente de onda, llevó al
desarrollo de una nueva familia de dispositivos denominados “Moduladores Espaciales
de Luz” (SLM). Estos dispositivos modifican el frente de onda, cambiando las
propiedades físicas del dispositivo. Por ejemplo, los moduladores basados en campos
magnéticos, contienen pequeños actuadores ligados a una superficie refractora que
permiten modificar el frente de onda, o como una matriz de pixel, y cada pixel es una
persiana que deja pasar la luz o no (0-1) usando cristal líquido.
6.11 Modulación óptica
Al proceso de superponer información en una señal luminosa se conoce como
modulación óptica. Este proceso puede aplicarse directamente sobre la fuente óptica
usando la técnica de “Modulación directa” o de manera indirecta usando la técnica de
“Modulación externa” [67].
6.11.1 Modulación directa de intensidad
La forma más simple es encender y apagar el haz de luz rápidamente. Aunque es
efectiva, esta técnica tiene graves desventajas: Conforme la velocidad con que el
transmisor se enciende y se apaga, la luz tiende a cambiar, de manera que la luz que se
recibe es menos clara y es más difícil de detectar de manera precisa. Esta variación es
conocida como “chirp”, que es una fluctuación en las componentes espectrales y/o en la
amplitud de la potencia a la salida del dispositivo.

30
6.11.2 Modulación de fase óptica
Es una modulación externa la cual modula directamente a la onda luminosa, logrando
altas frecuencias. Serealiza a través de guías de onda en Niobato de Litio con difusión de
titanio. Se consigue la aplicación de voltaje a unos electrodos posicionados sobre el
cristal. El campo producido por la tensión, tiene una interacción electro-óptica con el
Niobato de Litio e induce un cambio en sus índices de refracción. La guía de onda tiene
una orientación específica de corte y propagación.

Figura 6-8: Diagrama de modulación de fase óptica

6.11.3 Modulador de intensidad tipo Mach-Zehnder.

El modulador Mach Zehnder actúa como modulador de intensidad, ya que cada rama
propaga la luz y puede alterar las fases de uno de los brazos, dando que a la salida se
sumen las fases de cada rama.
Función: La señal óptica entra en una guía de onda y se divide en dos, formando una
Y (Divide la intensidad óptica al 50%). En un brazo se encuentran depositados los
electrodos para formar el desfasamiento entre las dos guías de onda. Vea la figura.

Figura 6-9: Sistema de modulación óptica tipo Mach-Zehnder

Al dividirse la señal óptica, una viaja por uno de los brazos sin alteración (A-B-C-D).
La otra parte (A-F-E-D) experimenta una modulación de fase, tal como se describió
anteriormente. En el punto D, se realiza una superposición de las ondas que viajan por
los brazos, para obtener así en la salida el término, el cual se representa como:
1 1
𝑃𝑠𝑎𝑙 = 𝑃𝑒𝑛𝑡 + 𝑃𝑒𝑛𝑡 cos ∆𝜑
2 2

31
 Donde:
Pent: Potencia óptica de entrada
Psal: Potencia óptica de salida
∆φ: Diferencia de fase de ondas que viajan por los brazos del modulador
6.12 Transformada de Fourier
Existe una propiedad de la transformada de Fourier denominada traslación en
frecuencia, la cual se puede detallar de la siguiente manera:
Dada una 𝑔(𝑡) = 𝑔1 (𝑡)𝑒 𝑡𝑤0 𝑡 , aplicando la definición de la transformada de Fourier
+∞
1
𝐹(𝑤) = ∫ 𝑓(𝑡)𝑒 −𝑖𝑤𝑡 𝑑𝑡
2𝜋
−∞

Se llega a que 𝜑{𝑔(𝑡)} = 𝐺(𝑤 − 𝑤0 ), siendo w0 la traslación en frecuencia. Esta

propiedad define la modulación en frecuencia. Si g (t) fuese real, o sea,
ℎ(𝑡) = ℎ1 (𝑡)cos⁡(𝑤0 𝑡) , aplicando la definición de la transformada de Fourier se llegaría
1
a que 𝜑{ℎ(𝑡)} = ⁡ 2 [𝐻(𝑤 − 𝑤0 ) + 𝐻(𝑤 − 𝑤0 )]⁡⁡la cual define la modulación en
amplitud.
De la misma manera, y aplicando la definición de la antitransformada de Fourier
+∞

𝑓(𝑡) = 𝑉𝑃𝐶 ∫ 𝐹(𝑤)𝑒 𝑖𝑤𝑡 𝑑𝑤

−∞

Se puede obtener la inversa de mi transformación, lo que sería igual a aplicar

demodulación, ya sea en frecuencia o en amplitud [68].
6.13 Prefijo Cíclico
A grandes rasgos, la modulación OFDM se caracteriza por símbolos muy largos que
se separan entre sí un determinado intervalo de tiempo para evitar que se entremezclen
unos con otros debido a la interferencia entre símbolos (ISI).
El motivo por el que la modulación OFDM combate la ISI es ese intervalo de tiempo
que se inserta entre los símbolos. Ese intervalo se denomina “Prefijo Cíclico” y se encarga
de transmitir una réplica de la parte final del símbolo al que precede, con objeto de
conservar la periodicidad cíclica del símbolo y que las matemáticas detrás de este
mecanismo de modulación funcionen. Lo importante es que ese intervalo de tiempo está
diseñado para evitar la interferencia entre símbolos.
Cada símbolo es precedido por un prefijo cíclico para formar el símbolo OFDM
completo. Gracias a ese prefijo cíclico se pueden concatenar varios símbolos OFDM uno
detrás de otro sin miedo a que el eco del medio de propagación los mezcle entre sí. En la

32
figura se muestran tres símbolos OFDM, cada uno de ellos formado por una parte útil y
un prefijo cíclico [69].

Figura 6-10: Prefijo Cíclico

6.14 Sistemas de comunicaciones ópticas inalámbricas (OWC)

Los sistemas de comunicación óptica inalámbrica son también llamados
comunicaciones 5G ya que transmiten gran cantidad de información a muy alta velocidad
y sin que haya interferencias entre frecuencias, como pasa en los equipos que trabajan en
el espectro de radiofrecuencia donde no se puede trabajar con equipos RF. Para realizar
estos sistemas se incorpora OFDM con el fin de conseguir mejoras en la velocidad de
transmisión en paralelo y además combatir la interferencia entre símbolos.
Es típico que este tipo de señales se module mediante modulación por intensidad y
detección directa (IM/DD). Estas emplean receptores de detección directa, por lo tanto,
la modulación sólo se le aplica a la potencia, en otras palabras, a la intensidad luminosa.
Con este esquema las señales transmitidas deben ser reales y no negativas. Los sistemas
que utilizan multiplexación por división de frecuencia producen una salida bipolar y
compleja. Por lo tanto, se tiene que convertir en una señal unipolar, es decir unas señales
con los valores positivos y reales para así ser transmitidos por los componentes ópticos.
Para ello se originó la multiplexación por división de frecuencia ortogonal óptica, O-
OFDM [32].
O-OFDM se clasifica en dos grandes grupos, OFDM óptica asimétricamente
recortada, ACO-OFDM (Asymmetrically Clipped Optical OFDM) y DC sesgada OFDM
óptica, DCO-OFDM (DC Biased Optical OFDM). Hay otro grupo que es una
combinación de estos dos, ADO-OFDM. Transmite simultáneamente ACO-OFDM en
las subportadoras impares y DCO-OFDM en las pares.
6.14.1 Modulación espacial OFDM (SM-OFDM)
La modulación espacial (SM) agregada a las comunicaciones OFDM tradicionales se
ha estudiado intensamente como un método de transmisión candidato para transmitir
comunicaciones 5G de alta velocidad, bajo retardo, eficiencia energética y alta movilidad
de manera confiable. Este enfoque implica el uso de múltiples transmisores. Entonces,
cada sistema receptor necesita estar continuamente activo, ya que la información puede
recibirse continuamente de cada portadora enviada [70].

33
6.14.2 Modulación espacial óptica OFDM (O-SM-OFDM)
La modulación espacial óptica con multiplexación por división de frecuencia
ortogonal es un sistema VLC, se basas en un sistema de múltiples entradas y múltiples
salidas (MIMO). Se utilizan diodos emisores de luz como transmisores. El rendimiento
de este sistema se analiza en función de la separación espacial y el angulo del transmisor
al receptor.
La velocidad de datos alcanzables y la complejidad computacional, se consideran
métricas de rendimiento [75].
6.14.3 Modulación óptico asimétrico recortado OFDM (ACO-OFDM)
Para obtener una señal real y positiva a la salida del transmisor, habrá que modificar
el procedimiento con respecto a las modulaciones QAM y QPSK en OFDM, ya que las
salidas de estos dos sistemas son bipolares. Esto se consigue mediante las propiedades de
la Transformada Rápida de Fourier.
Utilizar la simetría hermítica, implica formar un nuevo vector a continuación del
original con los complejos conjugados de los valores obtenidos a la salida de un
modulador QAM. Con estos dos vectores se trabaja con las propiedades de la
transformada de Fourier: se introduce cero en las posiciones pares del vector S(k) y en
las posiciones impares los valores de la modulación QAM o QPSK.
S(k) = [0,x(k),…,x∗(N−k)] k = 1,3,…,N/2−1,
donde x(k) son los valores obtenidos de la modulación QAM o QPSK y x*(N-k) son
los valores complejos conjugados de x(k). Tras la salida de la transforma rápida de
Fourier inversa (IFFT, Inverse FFT) se tendrá la primera condición, todos los valores del
vector S(k) son reales. Para conseguir la segunda condición, que los valores sean
positivos, se aplica el recorte asimétrico (ACO). Con ello se eliminan las componentes
negativas que se tiene a la salida de IFTT, y que, gracias a la simetría hermítica, no haya
pérdida de información, ya que estos valores se repiten de modo positivo en la segunda
parte del vector [32].
6.14.4 Unipolar OFDM (U-OFDM)
La multiplexación por división de frecuencia ortogonal uniforme (U-OFDM) es una
variante de ACO-OFDM. El proceso es similar al anterior hasta la salida que produce la
IFFT. Si la salida tiene una muestra positiva, se forma un nuevo vector en el que en la
primera posición se tendrá el valor activo y en la segunda posición se tendrá el valor
inactivo. Si, por el contrario, a la salida el valor fuese negativo, primero se pondría el
valor inactivo y en segundo lugar el valor inactivo. Se conoce como valor activo al valor
absoluto de las muestras a la salida de la transformada de Fourier inversa, e inactivo a
muestras con valor 0 [32].
A partir de este punto, lo que se tiene que hacer para que la señal U-OFDM sea
transmitida es reordenarla, agrupando todos los valores positivos y después los valores
negativos. En la parte del demodulador, para recuperar los datos enviados, basta con
realizar una resta de cada una de las muestras positivas con negativas y realizar los
procesos inversos de OFDM.
34
 Figura 6-11: Modulación U-OFDM

6.14.5 Adición de una señal DC óptica OFDM (DCO-OFDM)

Igual que en la modulación ACO-OFDM, en este caso también se aplican las
propiedades de la Transformada de Fourier. Se realiza la simetría hermítica para obtener
los valores reales, tanto positivos como negativos. Pero, para que todos los valores sean
positivos, en este caso no se realiza un recorte asimétrico, sino que se le añadirá un offset
a la señal que se obtiene a la salida de IFTT.
Para encontrar el valor de continua que hay que añadir a la salida de la IIFT, con el
cual se elimine toda componente negativa, habrá que encontrar el máximo valor de
amplitud de las muestras positivas y negativas. Este es el valor que se utilizará como
componente directa, por lo tanto, sumándolo a cada muestra, se conseguirá que todos los
valores sean positivos [32].

Figura 6-12: Modulación DCO-OFDM

La Figura se presenta un caso ideal, pero en un caso real hay que tener en cuenta las
características del LED. En un sistema real, hay que tener en cuenta estos componentes.
Por eso, aparte de sumarle la componente DC, también se le agrega un cruce por cero y
así se eliminan todas las componentes negativas sobrantes y se asegura que se obtiene
una señal positiva.
En la etapa de recepción, se elimina la componente DC y se realizan los
procedimientos inversos de OFDM, de este modo se recupera la información enviada.
6.14.6 Modulación espacial óptica sin componente de DC (NDCO-OFDM)
La multiplexación por división de frecuencia óptica sin componente DC (NDCO-
OFDM) es una variación de DCO-OFDM. Para conseguir la señal adecuada, se hace el
mismo procedimiento que en los casos anteriores: las ráfagas de bits son modulados

35
mediante QAM o PSK, se le aplica la simetría hermítica y así, cuando se le aplique la
transformada de Fourier inversa, se obtengan valores reales pero que pueden ser tanto
positivos como negativos.
Para convertirla en una señal positiva, se le aplica modulación espacial a la salida de
la IFFT. El vector x(k) se separa en dos vectores, L1(k) y L2(k), en uno se almacenarán
los valores positivos y en el otro los negativos. Si el valor es negativo, entonces el vector
L1(k) se rellena con un 0 y el L2(k) con el valor absoluto del valor. Si, por el contrario,
el valor es positivo, L1(k) se rellenará con el valor absoluto y L2(k) con un 0. Este
procedimiento se hace con todos los valores de IFFT. Con este procedimiento se consigue
que no haya componente DC y además se cumplen las dos condiciones de los sistemas
ópticos.
En la parte de recepción de los sistemas NDCO-OFDM, se realizan los procesos
inversos del transmisor. La información enviada que pasa por el canal óptico se ve
afectada por ruido e interferencia. Mediante ecualizadores y detectores de errores se
consigue optimizar el sistema. Tras el proceso de demodulación OFDM se recupera la
información enviada [32].
6.14.7 Modulación por índice de subportadora (SIM-OFDM)
Es una nueva y prometedora técnica de transmisión OFDM, en la cual los índices de
las subportadoras se utilizan para modular parte de los bits de información. El estilo de
mapeo de bits original de SIM-OFDM está desarrollado para ofrecer una mejor
compensación entre la eficiencia energética y el rendimiento del sistema en comparación
con OFDM, también se describe la ventaja de SIM-OFDM en eficiencia energética, los
autores desarrollaron la estructura de transmisión de SIM-OFDM por seleccionando más
de una subportadora activa para una mayor eficiencia espectral y detectores de detección
cercanos a ML propuestos para una implementación real.
Otra ventaja de SIM-OFDM es que es más robusto a la interferencia entre operadores
(ICI) causada por el alto entorno móvil [71].

36
7. CAPÍTULO 3: SISTEMA VLC
En este capítulo se va a profundizar sobre los componentes de los sistemas de
comunicación VLC. Un medio de comunicación depende de tres bloques: Emisor, canal
y receptor.
En un sistema VLC el emisor tiene como fuente principal el diodo emisor de luz.
Usualmente esta fuente es un LED y los colores más empleados son el blanco y el azul,
debido al ancho de banda, de 2 y 10 MHz respectivamente. El canal es el medio donde
se propaga la información, en el caso VLC el canal es el aire. Finalmente, el receptor,
siendo el bloque más complejo, debido a la cantidad de recuperadores, filtros,
combinadores, etc. que logran darle un sentido eléctrico a la foto-recepción del sensor
óptico [12].

Señal x(t) y(t) Señal

Conversor Conversor
eléctrica eléctrica
Transmisor electro- óptico- Receptor
óptico eléctrico
Señal
óptica

Figura 7-1: Modelo básico de un sistema VLC.

A este sistema lo denominaremos Comunicación inalámbrica óptica o por sus siglas

en inglés OWC (Optical Wireless Communication). Así mismo, puede representarse en
una función de transferencia [13].

X(t) Y(t)
R h(t) +

N(t)
Figura 7-2: Función de transferencia de un sistema VLC.

Donde:
X(t): Señal de entrada.
Y(t): Señal de salida. Y(t)=X(t)Rh(t)+N(t)
R: Simboliza la respuesta del fotodiodo.
h(t): Función lineal e invariante en el tiempo.
N(t): Ruido añadido por luz ambiental.
37
7.1 Transmisor
Como se dijo anteriormente, el transmisor debe actuar como dispositivo de
comunicación y de iluminación simultáneamente. La mejor opción, un LED [18].
Un diodo emisor de luz (LED) es una fuente de luz de semiconductor de dos hilos. Es
un diodo de unión p-n, fabricado de material semiconductor AlGaAs (arseniuro de
aluminio y galio) o GaAsP (arseniuro de fósforo de galio) que emite luz cuando se activa.
Cuando se aplica una tensión adecuada a los conductores, los electrones son capaces de
recombinarse con los huecos de electrones dentro del dispositivo, liberando energía en
forma de fotones. Este efecto se denomina electroluminiscencia, y el color de la luz
(correspondiente a la energía del fotón) se determina por el intervalo de banda de energía
del semiconductor [19].
Para VLC el LED de alto brillo es la mejor alternativa gracias a que el ancho de banda
de su modulación se encuentra alrededor de las decenas de megahercios, sin contar que
el ancho de banda es directamente proporcional a la cantidad de LEDs, es decir, mientras
más LEDs haya, mayor es el ancho de banda.
Hablando de iluminación, la ISO recomienda que la iluminancia en el interior de una
habitación debe ser entre 200 y 1000 lx. Los LEDs de alto brillo operan con una corriente
de 100 mA, cumpliendo con la recomendación ISO [20].
Teóricamente todas las fuentes de luz pueden usarse para la comunicación por luz
visible, sin embargo, algunas están mejor capacitadas que otras. Por ejemplo, el foco de
watts, que funciona con corriente alterna y se mantiene en un constante ciclo de prende-
apaga donde la velocidad es lenta y el tiempo de vida corto, resulta entonces, ineficiente
para un sistema VLC [21]. Por lo tanto, hay que tener ciertas consideraciones, el
transmisor elegido debe poseer:
 Potencia máxima.
 Eficiencia.
 Vida útil.
 Resistencia.
La mejor opción que considera todos estos aspectos son los LEDs. Respecto a la
eficiencia energética, consumen un 10% del gasto de una bombilla incandescente y un
50% del de una lámpara fluorescente con un mismo nivel de iluminación. La vida útil del
LED es de 5000 horas aproximadamente, que supera a las 1200 horas de las bombillas
incandescentes.
Existe una gran diversidad de colores LED, pero por comodidad visual, la luz blanca
es la dominante.

38
7.2 Canal óptico
Concentrémonos en la unión entre el emisor y receptor, es decir, el medio o canal.
Las VLC se centran en aplicaciones de interiores y tienen dos funcionalidades:
iluminación y comunicación.
La configuración del canal se divide en 4 tipos de enlace, que dependen de dos
parámetros:
 Que el transmisor y receptor se encuentren en línea de vista o no, por sus siglas en
inglés LOS (Line Of Sight), Non-LOS, respectivamente.
 Que el transmisor esté directamente apuntado al receptor o no: Directed, no-directed,
respectivamente [14].
Con base en estos dos parámetros, los tipos de enlace son:
Directed-LOS: En este caso el transmisor y receptor tiene línea de vista y están
directamente apuntados, sin ningún obstáculo. En este enlace la luz se encuentra
concentrada en su objetivo y al no haber obstáculos el consumo de energía es mínimo, la
velocidad de transmisión es mayor, la señal no sufre distorsión y el ruido de fuentes
externas de luz es rechazado. Se considera el mejor de los casos [15].

Figura 7-3: Directed-LOS.

Non-directed LOS: En este caso el transmisor y receptor tienen línea de vista, pero
el receptor no tiene visibilidad directa con el transmisor. Este es el caso más común, en
donde la iluminación alumbra toda una habitación y entre las cosas que alumbra se
encuentra el receptor. Afortunadamente este caso no presenta demasiadas complicaciones
gracias a que el bloqueo de luz puede compensarse con el uso de las superficies
reflectantes de los objetos. Sin embargo, para tener una pérdida mínima de trayectoria es
necesario una potencia de transmisión mayor [15].

Figura 7-4: Non-directed LOS.

39
 Directed Non-LOS: Este indica que, aunque el transmisor y receptor estén
directamente apuntados, hay un obstáculo que no permite la línea de vista. En este caso
se recomienda implementar un transmisor con ángulo de emisión grande y potencia alta,
en el receptor un campo de visión mayor, para que el haz de luz logre superar el obstáculo
y las pérdidas sean mínimas [15].

Figura 7-5: Directed Non-LOS.

Non-directed Non-LOS: En esta configuración, encima de que el transmisor no

apunta directamente al receptor, hay un obstáculo que no permite la línea de vista. Es
común usar la pared para crear una reflexión de la luz y así obtener trayectorias
alternativas. Este se considera el peor de los casos y se necesita una alta potencia en el
transmisor y un gran campo de visión en el receptor. Lamentablemente, a pesar de las
precauciones tomadas, la pérdida en trayectoria es alta [15].

Figura 7-6: Non-directed Non-LOS.

Para los modelos de propagación sin línea de vista, existen métodos para calcular el
nivel de potencia en la cual emplear al transmisor para que la comunicación sea eficaz y
con el menor número de pérdidas. Mencionamos algunos de estos procesos:
 Desvanecimiento de Rayleigh (modelo estadístico) [16].
 Modelo de propagación con canales LOS (función de transferencia).
 Desvanecimiento de Rician (modelo estocástico) [17].

40
7.3 Receptor
El receptor debe cumplir con la función de transformar la señal óptica en señal
eléctrica. En un mundo de variedad en sensores, la elección debe ser minuciosa, para
localizar el adecuado hacia un sistema de telecomunicaciones específico. Para ellos se
analizan dos características importantes:
Velocidad de respuesta: Entiéndase el tiempo finito desde que enciende la fuente de
luz hasta que hay un valor en la salida [22].
Sensibilidad: Relación entre la salida del sensor ante una entrada lumínica incidente
[23].
Cualquier tecnología de fotosensores podría utilizarse para un sistema VLC, pero
viendo las características de cada uno de ellos, se puede concretar cuál es el mejor para
el sistema.
7.4 Elementos ópticos en la transmisión y recepción de VLC

En las comunicaciones a través de fibras ópticas los transmisores y receptores ópticos

son los dispositivos encargados de tomar la señal eléctrica en forma de voltaje o corriente
y convertirla en una señal luminosa con el objetivo de transportar información a través
de la fibra. La complejidad del transmisor y receptor depende del tipo de señal o
información que se quiere enviar, si es análoga o digital, el tipo de codificación, y de la
clase de fuente luminosa que se va a modular.
Básicamente, el detector es un dispositivo que convierte fotones en electrones, un
receptor se compone de un detector y de los circuitos necesarios asociados que lo
capaciten para funcionar en un sistema de comunicaciones ópticas, transformando señales
de frecuencias ópticas a frecuencias inferiores, con la mínima adición de ruido indeseable
y con un ancho de banda suficiente para no distorsionar la información contenida en la
señal (analógica o digital) [72].
Diodos LED
Son fuentes de luz con emisión espontánea o natural (no coherente), son diodos
semiconductores de unión p-n que para emitir luz se polarizan directamente [72].

Fígura 7-7: Polarización y respuesta de un LED

41
 Diodos LASER (LD)
Son fuentes de luz coherente de emisión estimulada con espejos semireflejantes
formando una cavidad resonante, la cual sirve para realizar la retroalimentación óptica,
así como el elemento de selectividad (igual fase y frecuencia).
La emisión del LD es siempre de perfil, estos tienen una corriente de umbral y a
niveles de corriente arriba del umbral la luz emitida es coherente, y a niveles menores al
umbral el LD emite luz incoherente como un LED.
Como las características de los espejos son funciones tanto de la temperatura, como
de la operación; la característica potencia óptica- corriente de polarización es función de
la temperatura y sufre un cierto tipo de envejecimiento.

Figura 7-8: Corriente de umbral y proceso de envejecimeinto de un Láser

El propósito del receptor óptico es extraer la información contenida en una portadora

óptica que incide en el fotodetector. En los sistemas de transmisión analógica el receptor
debe amplificar la salida del fotodetector y después demodularla para obtener la
información. En los sistemas de transmisión digital el receptor debe producir una
secuencia de pulsos (unos y ceros) que contienen la información del mensaje transmitido.

42
 Una configuración básica es el receptor de detección directa, el fotodetector convierte
el flujo de los fotones incidentes en un flujo de electrones. Después esta corriente es
amplificada y procesada. Existen dos tipos de fotodiodos usuales para recepción óptica,
fotodiodo PIN y fotodiodo de avalancha APD.

Figura 7-9: Receptor óptico con detección directa

En la práctica, para los receptores de detección directa con fotodiodos PIN, el factor
limitante de la sensibilidad del receptor es el ruido térmico, generado en la salida del
fotodiodo. Existe dos alternativas para superar esta limitación, una es el uso de fotodiodo
de avalancha APD, donde el mecanismo de multiplicación de la corriente fotogenerada
en el fotodiodo amplifica la señal fotodetectado. La segunda alternativa es la utilización
de un pre-amplificador óptico antes del fotodetector, para amplificar la señal óptica antes
de la detección.

Figura 7-10: Receptor óptico con detección directa utilizando un pre-amplificador óptico

7.4.1 Detectores de Luz y LED

Estos fotodetectores son diodos semiconductores que operan polarizados

inversamente. Durante la absorción de la luz, cuando un fotodetector es iluminado, las
partículas de energía luminosa, también llamadas fotones, son absorbidas generando
pares electrón - hueco, que en presencia de un campo eléctrico producen una corriente
eléctrica.
Estos dispositivos son muy rápidos, de alta sensibilidad y pequeñas dimensiones. La
corriente eléctrica generada por ellos es del orden de los nanoamperios y por lo tanto se
requiere de una amplificación para manipular adecuadamente la señal.

43
 Foto- Foto- Foto- Célula Foto- Fotosens
multiplicador diodo transistor Fotovoltaica resistor MSM
Velocidad
Muy alta Muy alta Alta Baja Baja Muy alta
de respuesta
Longitud de
0.2-0.4 0.2-2 0.4-1.1 0.4-0.7 0.4-0.7 0.4-0.8
onda (µm)
Sensibilidad Excelente Muy alta Alta Alta Baja Alta
Rango Muy Muy
Bueno Excelente Bueno Bueno
dinámico bueno bueno
Muy Muy
Estabilidad Muy bueno Bueno Pobre Bueno
bueno bueno
Muy
Costo Alto Bajo Muy bajo Bueno Medio
bajo
Robustez Pobre Alto Excelente Excelente Excelente Excelente
Tamaño Grande Pequeño Pequeño Pequeño Pequeño Medio
Tabla 7-1: Características de fotosensores.

Revisando a detalle la tabla 7-1, nos damos cuenta de que, de todas las opciones
posibles, la menos conveniente es la célula fotovoltaica y la más conveniente para el
sistema VLC son los fotodiodos. Más adelante se desarrollará más sobre el concepto.

44
8. CAPÍTULO 4: DESARROLLO DEL SISTEMA
Finalmente, en este capítulo, desarrollamos un prototipo electrónico para demostrar
de manera práctica la comunicación por luz visible. Consiste en recibir un dato codificado
a través de la luz emitida por un LED.
8.1 Transmisor
8.1.1 Diagrama

Figura 8-1: Diagrama de conexiones de lado transmisor

8.1.2 Código
#include <SoftwareSerial.h>
#include <LiquidCrystal.h> //libreria para funciones de LCD
#include <Keypad.h> //libreria para el Keypad
LiquidCrystal lcd(4,5,6,7,8,9); //puertos para uso del LCD

const byte ROWS = 4; // variable de solo lectura

const byte COLS = 4; // variable de solo lectura

char hexaKeys[ROWS][COLS] = {
{'1','2','3','A'},
{'4','5','6','B'},
{'7','8','9','C'},
{'*','0','#','D'}

45
}; //matriz de valores para el uso del keypad
byte rowPins[ROWS] = {11,12,A0,A1}; //puertos para uso del keypad
byte colPins[COLS] = {A2,A3,A4,A5}; //puertos para uso del keypad
SoftwareSerial GSerial(2,3); // pines para el uso del puerto serie
Keypad customKeypad = Keypad( makeKeymap(hexaKeys), rowPins, colPins, ROWS, COLS);
//char keycount=0;
//char code[5];

void setup() {
delay(1000);
Serial.begin(9600); // inicializar la comunicacion serial a 9600 bits por segundo
GSerial.begin(400);
lcd.begin(16, 2); // ajustes para la inicializacion del LCD
// imprimir mensaje en el LCD
lcd.setCursor(0, 0); // establecer el cursor del LCD en (0,0)
lcd.print(" Comunicacion");
lcd.setCursor(0, 1);
lcd.print(" Luz Visible ");
delay(3000);
lcd.clear();
lcd.setCursor(0, 0);
lcd.print(" Emmanuel y ");
lcd.setCursor(0, 1);
lcd.print(" Ruben ");
delay(3000);
lcd.clear();
lcd.setCursor(0, 0);
lcd.print(" Sistema ");
lcd.setCursor(0,1);
lcd.print(" Transmisor ");
delay(3000);
lcd.clear();
GSerial.print('&');
}

void loop()
{
char customKey = customKeypad.getKey(); // la variable char sera igual a lo obtenido por el
keypad
if(customKey && (customKey !='='))
{
// limpiar el LCD
if (customKey == '*')
{
GSerial.print('&'); // imprimir caracter ascii en el puerto serie
lcd.clear(); // limpiar LCD
}
else
{
// en otro caso imprimir el dato obtenido por el keypad
Serial.print(customKey); // imprimir caracter ascii en el puerto serie

46
 GSerial.print(customKey);// imprimir caracter ascii en el puerto serie
lcd.print(customKey); //imprimir en el LCD el dato obtenido por el keypad
}
}
}

8.2 Receptor
8.2.1 Diagrama

Figura 8-2: Diagrama de conexiones de lado receptor

8.2.2 Código
#include <SoftwareSerial.h>
#include <LiquidCrystal.h> //libreria para funciones de LCD

LiquidCrystal lcd(4, 5, 6, 7, 8, 9); //puertos para uso del LCD

SoftwareSerial GSerial(2,3); // pines para el uso del puerto serie
char rec=0; // variable para guardar los bits recibidos

void setup()
{
delay(1000);
Serial.begin(9600); // inicializar la comunicacion serial a 9600 bits por segundo
GSerial.begin(400);
lcd.begin(16, 2); // ajustes para la inicializacion del LCD
// imprimir mensaje en el LCD
lcd.setCursor(0, 0);
lcd.print(" Comunicacion");

47
 lcd.setCursor(0, 1);
lcd.print(" Luz Visible ");
delay(3000);
lcd.clear();
lcd.setCursor(0, 0);
lcd.print(" Emmanuel y ");
lcd.setCursor(0, 1);
lcd.print(" Ruben ");
delay(3000);
lcd.clear();
lcd.setCursor(0, 0);
lcd.print(" Sistema ");
lcd.setCursor(0,1);
lcd.print(" Receptor ");
delay(3000);
lcd.clear();
}

void loop()
{
if(GSerial.available() != 0) //si el numero de bytes recibidos es mayor a cero entonces
{
rec = GSerial.read(); // la variable rec sera igual a lo leido por el puerto serie
// limpiar LCD
if(rec=='&')
{
lcd.clear();
}
// imprimir la variable rec
else
{
Serial.print(rec);
lcd.print(rec);
}
}
}

48
8.3 Descripción del sistema
En el lado transmisor un dato es proporcionado al microcontrolador Arduino por el
teclado en caracteres ascii, este dato es modulado por el puerto serial y enviado mediante
un diodo emisor de luz (LED).
El puerto serial es un dispositivo electrónico digital que permite enviar y recibir datos
binarios. Estos utilizan sólo dos lineas de comunicación, llamadas RX y TX. El lenguaje
de Arduino incorpora la capacidad de enviar y recibir mensajes por el puerto Serial
usando a las funciones print, println, write y read [73].
La función print requiere de caracteres ascii como parámetros de entrada. Un carácter
ascii es una codificación binaria que permite representar caracteres mediante un arreglo
de 8 bits.

Figura 8-3: Onda emitida por el puerto serial

En el lado receptor la información es recibida por un módulo LDR el cual es un

dispositivo cuya resistencia varía de acuerdo con la cantidad de luz que reciba. Cuenta
con un potenciómetro que nos permitirá ajustar la sensibilidad de la salida digital. El
voltaje de salida digital es un “0” lógico cuando la intensidad de luz excede el valor fijado
por el potenciómetro y es un “1” lógico cuando sucede lo contrario [74].
Los bits son recibidos por el puerto serial del arduino y llevados nuevamente a
caracteres ascii para posteriormente ser mostrados en el LCD.

Figura 8-4: Codificación binaria ASCII

49
 8.4 Resultados
Distancia Vpp entrada Vpp salida Frecuencia
1 cm
2 cm
3 cm
4 cm
5 cm
Tabla 8-1: Mediciones del sistema VLC

Figura 8-5: Circuito transmisor VLC

Figura 8-6: Circuito receptor VLC

50
Figura 8-7: Circuito completo VLC

51
8.5 Recomendaciones y trabajo a fututo
Este proyecto puede continuar si se realiza la implementación de un teclado
alfanumérico y una pantalla LCD de mayor dimensión, de esta manera se podrían mandar
mensajes completos mejorando así la comunicación y su visualización sería más
amigable.
Este proyecto al utilizar un solo LED como emisor, su velocidad y distancia quedan
muy limitados, por esta razón se recomienda utilizar una modulación más sofisticada e
incrementar el número de dispositivos emisores de luz para poder mejorar su velocidad
de transmisión e incrementar la distancia de separación, produciendo así transmisiones
más potentes.
Otra sugerencia a trabajo a futuro es adicionar los dispositivos necesarios para hacer
que la comunicación sea bi-direccional, es decir que ambos sistemas funcionen como
transmisor-receptor de esta manera habría envió y respuesta haciendo así que la
comunicación este completa.
Finalmente recordemos que este proyecto muestra el modelo para la transmisión de
datos, basándose en este y agregando los elementos necesarios podría llegar a ser un
prototipo muestra del funcionamiento de LiFi.

52
11. CONCLUSIONES
Sin duda una de las conclusiones más destacadas que permite obtener este trabajo es
el progreso exponencial de los dispositivos encontrados en el mercado, que evolucionan
proporcionalmente a las necesidades del mercado y a la transformación de las tecnologías
de comunicaciones e iluminación. Todos los esfuerzos que se están desarrollando en la
actualidad por estudiar tanto técnicas de modulación como tecnologías que nos permitan
aprovechar los sistemas VLC permiten afirmar que esta alternativa de comunicación e
iluminación pronto tendrá el impacto comercial y será el hito que marque las
comunicaciones inalámbricas.

Al ser este una parte del espectro poco saturada, libre, fiable y generar velocidades
altas de transmisión, llama altamente la atención de gigantes tecnológicos, que apuestan
por esta tecnología que permite la convergencia de servicios de comunicación e
iluminación para ofertarlas en un solo producto que les permita seguir posicionados en el
mercado.

Además de eso, visualizamos el bajo costo de esta tecnología y en base a los

experimentos realizados decimos que:
 La comunicación por luz visible es mejor de noche que de día y en interiores.
 En México aún no existen los instrumentos para realizar de manera real la
tecnología VLC.
 VLC no solo es iluminación y comunicación.

53
12. Conceptos
Sistema de comunicación
La comunicación es un proceso de interrelación entre dos (o más) personas donde se
transmite una información desde un emisor que es capaz de codificarla en un código
definido hasta un receptor el cual decodifica la información recibida, todo eso en un
medio físico por el cual se logra transmitir el mensaje, con un código en convención entre
emisor y receptor, y en un contexto determinado.
Para ser transmitido un mensaje, se requiere de un sistema de comunicación que
permita que la información sea transferida, a través del espacio y el tiempo, desde un
punto llamado fuente hasta otro punto de destino, mediante un cable como en el caso de
un teléfono o por ondas como en el caso de las radios. (Vea Figura 10-1).
Los mensajes pueden presentarse bajo diferentes formas: una secuencia de símbolos,
intensidad de la luz y los colores de una imagen televisada, la presión acústica de la voz,
etc [49].

TRANSMISOR CANAL RECEPTOR

TRANSDUCTOR TRANSDUCTOR
DE ENTRADA DE SALIDA

Figura 12-1: Elementos de un sistema de comunicación.

Transductor de entrada: Convierte el mensaje a un formato adecuado para su

trasmisión.
Trasmisor (TX): Adecua la señal eléctrica de entrada a las características del medio
de trasmisión.
Canal: Medio que hace de vínculo entre el trasmisor y el receptor.
Receptor (RX): Reconstruye la señal de entrada a partir de la señal recibida.
Transductor de salida: Convierte la señal eléctrica a su entrada en una forma de
onda adecuada.
Características deseables de un sistema de comunicación
 Buena fidelidad, que el mensaje o información llegue completo y entendible a su
destino.
 Trasmitir una gran cantidad de información.
 Bajo costo (complejidad), que la aplicación y los materiales necesarios no impliquen
una inversión extrema para ser de calidad.

54
 Las aplicaciones más comunes de sistemas de comunicación son:
 Comunicaciones satelitales.
 Comunicaciones de microondas.
 Telefonía celular.
Todas estas aplicaciones tienen algo en común, el uso de radioenlaces terrestres
por medio de microondas [53].
Espectro electromagnético
Una de las fuentes de energía de la naturaleza es la producida por ondas
electromagnéticas, que se propagan a través de la materia con diferentes velocidades.
Cuando la materia es el espacio libre, al fenómeno de propagación de las ondas
electromagnéticas por este medio se denomina radiación [54].
Por esta razón, la energía que se propaga en el espacio libre mediante ondas
electromagnéticas recibe el nombre de “radiación electromagnética”.
Cuando la clasificación de las radiaciones electromagnéticas se hace por grupos
de longitudes de onda, en vez de por grupos de frecuencias, se denomina “espectro
electromagnético”.
El espectro electromagnético se extiende desde la radiación de menor longitud de
onda, como los rayos gamma y los rayos X, pasando por la luz ultravioleta, la luz visible
y los rayos infrarrojos, hasta las ondas electromagnéticas de mayor longitud de onda,
como son las ondas de radio. Se cree que el límite para la longitud de onda más pequeña
posible es la longitud de Planck mientras que el límite máximo sería el tamaño del
Universo, aunque formalmente el espectro electromagnético es infinito y continuo.
Para su estudio, el espectro electromagnético se divide en segmentos o bandas,
aunque esta división es inexacta.

Figura 12-2: Espectro electromagnético.

55
Interferencia
El uso controlado del espectro electromagnético de la naturaleza tiene un carácter
estratégico en la prestación de los servicios de radiocomunicación, en el sentido de que
cuando una onda electromagnética viaja por el espacio libre, a una frecuencia dada,
dentro de una determinada banda, cualquier otra banda que se propague a la misma
frecuencia por el mismo espacio producirá una perturbación sobre aquella cuyo efecto se
llama interferencia. Este efecto puede debilitar, alterar o hacer desaparecer
completamente a la señal, con lo cual la comunicación es nula en el receptor [55].
Espectrum crunch
El aire está saturado; Internet móvil, las llamadas satelitales, las frecuencias de radio
y de televisión, el bluetooth, entre otros, saturan el espectro, de ahí que en un spectrum
crunch, o en español, la saturación del espectro sea el fenómeno que podría colapsar la
logística satelital.
Las ondas electromagnéticas son las responsables de muchas de las comodidades que
hoy existen, tanto en la vida cotidiana como en el normal funcionamiento de las empresas.
Sin embargo, gracias a la saturación que se ha generado con la llegada de la telefonía
móvil, los espacios por donde circulan las diferentes ondas están sobresaturando el
espectro, de ahí que cada vez sea más frecuente que las llamadas o Internet presenten
falla [56].
Microondas

Se denomina microondas a las ondas electromagnéticas; generalmente de entre

300 MHz y 30 GHz, que supone un período de oscilación de 3 s (3×10−9 s) a
33 s (33×10−12 s) y una longitud de onda en el rango de 1 m a 10 mm. Otras definiciones,
por ejemplo las de los estándares IEC 60050 y IEEE 100 sitúan su rango de frecuencias
entre 1 GHz y 30 GHz, es decir, longitudes de onda de entre 30 centímetros a 10
milímetros.
El rango de las microondas está incluido en las bandas de radiofrecuencia,
concretamente en las de UHF (ultra-high frequency - frecuencia ultra alta) 0,3-
3 GHz, SHF (super-high frequency - frecuencia súper alta) 3-30 GHz y EHF (extremely-
high frequency - frecuencia extremadamente alta) 30-300 GHz [57].
WiMax

Es una tecnología de comunicación similar al WiFi pero por microondas con alcance
superior a los 30km y velocidades de hasta 124Mbps. Hasta ahora las redes WiFi más
rápidas son de unos 54Mbps y con cobertura de unos 300 metros como máximo. La gran
diferencia con WiFi es su enorme distancia de cobertura y que es mucho más rápida [58].
Amplificador operacional
Los amplificadores operacionales son, dispositivos compactos activos y lineales de
alta ganancia, diseñados para proporcionar la función de transferencia deseada. Un
amplificador operacional (A.O.) está compuesto por un circuito electrónico que tiene dos

56
entradas y una salida. La salida es la diferencia de las dos entradas multiplicada por un
factor (G) (ganancia): Vout = G· (V+ – V-). Tiene alta ganancia y es directamente
acoplado, en general se alimenta con fuentes positivas y negativas, lo cual permite que
obtenga excursiones tanto por arriba como por debajo del punto de referencia que se
considere. Se caracteriza especialmente porque su respuesta en: frecuencia, cambio de
fase y alta ganancia que se determina por la realimentación introducida externamente.
Por su concepción, presenta una alta impedancia de entrada y muy baja de salida [59].
Fotosensores
Los sensores de luz se usan para detectar el nivel de luz y producir una señal de salida
representativa respecto a la cantidad de luz detectada. Estos sensores requieren de un
componente emisor que genera la luz, y un componente receptor que percibe la luz
generada por el emisor [60].
Un sensor de luz incluye un transductor fotoeléctrico para convertir la luz a una señal
eléctrica y puede incluir electrónica para condicionamiento de la señal, compensación y
formateo de la señal de salida.

Frentes de onda

Lugar geométrico en que los puntos del medio son alcanzados en un mismo instante
por una determinada onda. Dada una onda propagándose en el espacio o sobre una
superficie, los frentes de onda pueden visualizarse como superficies que se expanden a
lo largo del tiempo alejándose de la fuente que genera las ondas sin tocarse entre sí.

57
Referencias
[1] IFT. “El espectro radioeléctrico en México. Estudio y acciones” [En línea].
Available: http://www.ift.org.mx/sites/default/files/contenidogeneral/espectro-
radioelectrico/el-espectro-radioel-ctrico-en-mexico.estudio-y-acciones-final-
consulta.pdf

[2] SCT. “3er Informe de Labores 2014-2015” [En línea].

Available:http://www.sct.gob.mx/fileadmin/DireccionesGrales/DGP/PDF/TercerInf
ormedeLaboresSCT.pdf

[3] The National Academies. “El fenómeno de la reducción del Ozono” [En línea].
Available:https://www7.nationalacademies.org/spanishbeyonddiscovery/El%20fen
%C3%B3meno%20de%20la%20reducci%C3%B3n%20del%20ozono.html

[4] A. G. Bell, W. G. Adams, Tyndall, y W. H. Preece, “Discussion on the photophone

and the convertion of radiant energy into sound”, J. Soc. Telegraph Eng., vol. 9, no.
34, pp. 375-383, 1880.

[5] Y. Tanaka, T. Komine, S. Haruyama, y M. Nakagawa, “Indoor visible light data

transmission system utilizing white LED light”. IEICE Trans. Commun., vol. 86, no.
8, pp. 2440 -2454, 2003.

[6] Zhaocheng Wang, Qi Wang, Wei Huang y Zhengyuan Xu, “Visible Light
Communications: Modulation and Signal Processing”. WILEY.

[7] SEGOB. “DECLARATORIA de vigencia de la Norma Mexicana NMX-J-610-3-3-

ANCE-2018” [En línea].
Available:https://dof.gob.mx/nota_detalle.php?codigo=5543500&fecha=12/11/2018
[8] F. Sendra Portelo y M. Martinez Morrillo “Radicación Infrarroja” [En línea].
Available:http://www.sld.cu/galerias/pdf/sitios/rehabilitacionfis/radiacion_infrarroja
.pdf

[9] Universidad Tecnológica de Perú “Infrared Data Association (IrDA)” [En línea].
Available: http://utp-redesinalambricas.blogspot.com/p/irda.html

[10] Clay Laster, “Guía del Radioaficionado Principiante”, Marcombo, p. 58.

[11] Alejandro Úbeda Maeso “Ondas electromagnéticas y salud”, p. 33.

[12] C. R. M. Nieto, “Diseño y simulación de las etapas de ecualización para transmisión

y recepción del sistema de comunicación por luz visible (VLC) con modulación OOK
utilizando filtros digitales”, Universidad Politécnica Salesiana Sede Quito, 2013, pp.
Capítulo 2, Modelo básico de un sistema VLC.

58
[13] J. E. d. l. Á. Bariga, “Estudio y simulación de un sistema ACO-OFDM para
comunicaciones ópticas inalámbricas”, Universidad de Sevilla, pp. Capítulo 3, La
configuración del enlace OWC.

[14] C. G. Lee, “Visible Light Communication”, Chosun University, South Korea, pp.
Capítulo 2, System description.

[15] B. L. Flores, “Visible Light Communication”, Universidad Politècnica de Catalunya,

pp. Capítulo 3, Modos de transmisión.

[16] B. Sklar, “Rayleigh fading channels in Mobile Digital Communications Systems”,

1997.

[17] T. Eltoft, “The Rician Inverse Gaussian Distribution: A NewModel for Non-Rayleigh
Signal Amplitude Statistics”, 2005.

[18] C. G. Lee, “Visible Light Communication”, Chosun University, South Korea, Capítulo
2, VLC Transmiter.

[19] C. G. Lee, “Visible Light Communication”, Chosun University, South Korea, Capítulo
3, LED Charasteristics.

[20] Estandarización Canadá, “Phase-Out of Inefficient Light Bulbs”.

[21] B. L. Flores, “Visible Light Communication”, Universidad Politécnica de Catalunya,

Capítulo 3, Fuentes de luz.

[22] Electrónica Fácil, “Diodo”, [En línea].

Available:https://www.electronicafacil.net/tutoriales/Funcionamiento-del-diodo.php

[23] Wikipedia, the free enciclopedia, “Sensitivity (electronics)”, [En línea].

Available: https://en.wikipedia.org/wiki/Sensitivity_(electronics).

[24] Wikipedia, the free enciclopedia, “Modulación (telecomunicación)”, [En línea].

Available:https://es.wikipedia.org/wiki/Modulaci%C3%B3n_(telecomunicaci%C3
%B3n)

[25] Samuel M. Berman, “Human electroretinogram responses to video displays,

fluorescent lighting, and other high frequency sources”.

[26] S. Arnon, “Visible Light Communication”, Cambridge University Press, 2015, pp.
Capítulo 7, OKK BER.

[27] A. Pradana, “VLC Physical Layer Design based on Pulse Position Modulation (PPM)
for Stable Illumination”, School of Electrical and Informatics Engineer”, Department
of Electrical Engineering Bandung Institute of Technology.

59
[28] S. Arnon, “Visible Light Communication”, vol. 2, Cambridge University Press, 2015,
pp. Capítulo 7, IPPM BER.

[29] S. Arnon, “Visible Light Communication”, Cambridge University Press, 2015, pp.
Capítulo 7, VPPM BER.

[30] M. Cervetto, “Desarrollo de sistema OFDM sobre FPGA”, Argentina, 2010.

[31] P. Lupera Morillo, N. Solano, “Diseño e implementación de un demodulador QPSK

utilizando uno técnica de tendencia central”, [En línea].
Available: http://scielo.senescyt.gob.ec/pdf/maskay/v9n2/1390-6712-maskay-9-02-
00051.pdf

[32] S. D. Dissanayake, “Comparison of ACO-OFDM, DCO-OFDM and ADO-OFDM in

IM/DD Systems”.

[33] R. Pérez, “Sistema de localización de interiores basado en comunicaciones ópticas

no guiadas por luz visible”, [En línea].
Available:https://www.academia.edu/9739451/Sistema_de_Localizaci%C3%B3n_e
n_Interiores_Basado_en_Comunicaciones_%C3%93pticas_no_Guiadas_por_Luz_
Visible

[34] J. Latzel, P. Magni, “Vehicle-to-Vehicle communication using LEDs”, [En línea].

Available: http://info.eu.tmi.yokogawa.com/acton/attachment/19192/f-00a9/1/-/-/-/-
/V2V%20LED%20automotive.pdf?utm_term=Vehicle-to-
vehicle%20communication%20using%20LEDs&utm_campaign=buzzSeptember20
17&utm_content=email&utm_source=Act-
On+Software&utm_medium=email&cm_mmc=Act-On%20Software-_-email-_-
News%20from%20Yokogawa%20Test%20%2526%20Measurement%20Europe%2
0-%20Accurate%20power%20measurements-_-Vehicle-to-
vehicle%20communication%20using%20LEDs&sid=TV2:I0mMEcoLj

[35] Acciona, “¿Qué es y cómo funciona la tecnología Li-Fi?”, [En línea].

Available:https://www.sostenibilidad.com/vida-sostenible/que-es-y-como-funciona-
la-tecnologia-li-fi/

[36] S. U. Rehman, S. Ullah, P. Han, J. Chong, S. Yongchareon y D. Komosny, “Visible

Light Communication: A SystemPerspective—Overview and Challenges”, p. 7.

[37] B. Lorenzo Grandes, “Estudio del Estado del Arte de los sistemas de comunicaciones
por luz visible (VLC)”, p. 99.

[38] Tippenhauer, N.O.; Giustiniano, D.; Mangold, S. “Toys communicating with leds:
Enabling toy cars interaction”, In Proceedings of the 2012 IEEE Consumer
Communications and Networking Conference, Las Vegas, NV, USA, 14–17 January
2012; pp. 48–49.

60
[39] B. Lorenzo Grandes, “Estudio del Estado del Arte de los sistemas de comunicaciones
por luz visible (VLC)”, pp. 105-106.

[40] Lightbee, “Home”, [En línea]. Available: http://lightbeecorp.com/es/

[41] Lightbee, “LightKey”, [En línea]. Available: https://lightbee.es/

[42] Lightbee, “LIGHTNOSIS”, [Enlínea].

Available: http://lightbeecorp.com/es/services/lightnosis/

[43] Lightbee, “LIGHTDIM”, [Enlínea].

Available: http://lightbeecorp.com/es/services/lightdim/

[44] ] Lightbee, “Aplicaciones móviles con VLC”, [Enlínea].

Available: http://lightbeecorp.com/es/services/vlc-mobile-apps/

[45] PureLifi, “Home”, [En línea]. Available: https://purelifi.com/company/

[46] S. Schmid, G. Corbellini, S, Mangold y T. R. Gross, “An LED-to-LED Visible Light

Communication System with Software-Based Synchronization”, [En línea].
Available:https://studios.disneyresearch.com/wp-content/uploads/2019/03/An-LED-
to-LED-Visible-Light-Communication-System-with-Software-Based-
Synchronization.pdf

[47] S. Schmid, G. Corbellini, S, Mangold, D. Schwyn, K. Aksit, y T. R. Gross, “From

Sound to Sight: Using Audio Processing to enable Visible Light Communication”,
[En línea]. Available: https://studios.disneyresearch.com/wp-
content/uploads/2019/03/From-Sound-to-Sight-Using-Audio-Processing-to-enable-
Visible-Light-Communication-1.pdf

[48] twenergy, "México apuesta por la tecnología Li-Fi: transmisión de datos a través de
la luz", [En línea]. Available:https://twenergy.com/ecologia-y-reciclaje/curiosidades/
mexico-apuesta-por-la-tecnologia-li-fi-transmision-de-datos-a-traves-de-la-luz-
2164/

[49] E. Zaldívar, "SoundLedCom, la primer bocina que transfiere audio a través de focos
LED", [En línea]. Available: https://parentesis.com/noticias/gadgets/SoundLed
Com_la_primer_bocina_que_transfiere_audio_a_traves_de_focos_LED

[50] A. Tamayo Balas, "Estudio del estándar 802.15.7 del IEEE sobre sistemas de
comunicación por luz visible", Dep. Teoría de la Señal y Comunicaciones Escuela
Técnica Superior de Ingeniería, Universidad de Sevilla. 2016.

[51] D. P. Burbano Baéz, "Sistema de Transmisión de datos inalámbrica mediante pulsos

luminosos". Departamento de Investigación y Postgrados, Pontificia Universidad
Católica del Ecuador. 2016.

61
[52] Steren, “Home”, [En línea]. Available: https://www.steren.com.mx/

[53] Rodrigo Valdez Rueda, “Radio enlaces terrestres, microondas”

[54] Wikipedia, “Espectro Electromagnético”, [En línea].

Available: https://es.wikipedia.org/wiki/Espectro_electromagn%C3%A9tico

[55] Física Lab, “Interferencia de Ondas”, [En línea].

Available:https://www.fisicalab.com/apartado/interferencias-ondas-armonicas#cont

[56] Diego Hernando Forero, “Spectrum crunch, el colapso del espectro”. Art.
LOGÍSTICA SUPPLY CHAIN-INDUSTRIA.

[57] Wikipedia. “Microondas”, [En línea].

Available: https://es.wikipedia.org/wiki/Microondas

[58] “WIMAX”, [En línea].

Available: https://www.areatecnologia.com/informatica/wimax.html

[59] V. García, “El amplificador operacional”. Art. Electrónica Práctica Aplicada. 2010

[60] M. I. Chacón Murguia, “Percepción visual aplicada a la robótica”, AlfaOmega.

[61] S. Bawazir, C. sofotasios, S. Muhaidat, Y. Al-Hammadi, G. Karagiannidis, “Multiple

Access for Visible Light Communications: Research Challenges and Future Trends”,
IEEE Access, Volume 6, 2018.
[62] A. Jovicic, J. Li, T. Richardson, “Visible Light Communication: Opportunities,
Challenges and the Path to Market”, IEEE Communications Magazine, Diciembre
2013.
[63] LiFi. “What is Visible Light Communications (VLC)?”, [En línea].
Available: https://lifi.co/visible-lightcommunication/?fbclid=IwAR0XumdJg3v1dp
FZ48Xotce G ItSUPjyF7vjlWFVyBTeuiPhKMPzlqOr4Lnk

[64] H. Broy de la Cruz, “Hacking & Craking: Redes inalámbricas”, Macro EIRL.
[65] El mundo de las telecomunicaciones, “Técnicas de modulación digital: QAM”. [En
línea]. Available: http://mundotelecomunicacionesunl.blogspot.com/2017/04/
tecnicas-de-modulacion-digital-qam.html
[66] J. W. Goodman, “Introduction to Fourier Optics”, 2nd ed., New York: Mc Graw-
Hill, 1996.
[67] “Capítulo 4 Técnicas de modulación ópticas con dispositivos electro-ópticas”, [En
línea]. Available: http://catarina.udlap.mx/u_dl_a/tales/documentos/meie/ jimenez
p_jl / capitulo4.pdf

62
[68] E. Gonzalo, “Aplicaciones de Transformada de Fourier: Modulación,
demodulación y amplitud modulada”. Universidad Nacional del Sur, Bahía Blanca
Argentina. Julio 2015. [En línea].
Available: http://lcr.uns.edu.ar/fvc/NotasDeAplicacion/FVC-EbertzGonzalo.pdf
[69] P. Vila, “Modulación OFDM”, Albentia Systems. [En línea]. Available:
https://albentia.wordpress.com/2013/09/05/modulacion-ofdm-wimax-madrid/
[70] XLIII Conferencia Latinoamericana de Computación 2017 (CLEI). Ed. IEE,
Cordoba, Argentina. 21-Diciembre-2017.
[71] M. Wen, X. Cheng, L. Yang, “Index Modulation for 5G Wireless Communications”.
Ed. Springer
[72] Instituto Tecnológico de Aguascalientes, “Comunicaciones ópticas”. [En Línea].
Available: https://telecomunicaciones2.webnode.mx/unidad-6/
[73] HETPRO. “Arduino Serial Print en 5 minutos”. [En línea]. Available: https://hetpro-
store.com/TUTORIALES/arduino-serial-print/?fbclid=IwAR0LEcOGScYXQz
tSJK-FUDXDE5KhjzJ3sfcgC7GMfmYLF0PcYXACMXxhnGI
[74] Geek Factory. “Módulo Sensor Fotorresistencia LDR”. [En línea]. Available:
https://www.geekfactory.mx/tienda/sensores/modulo-sensor-fotoresistencia-
ldr/?fbclid=IwAR2m7VeikFeMZLv8dOw8SJxjyPsaJmeJYDy5Qs17fNa7fB-
S4NeDkyXFpZo

63
