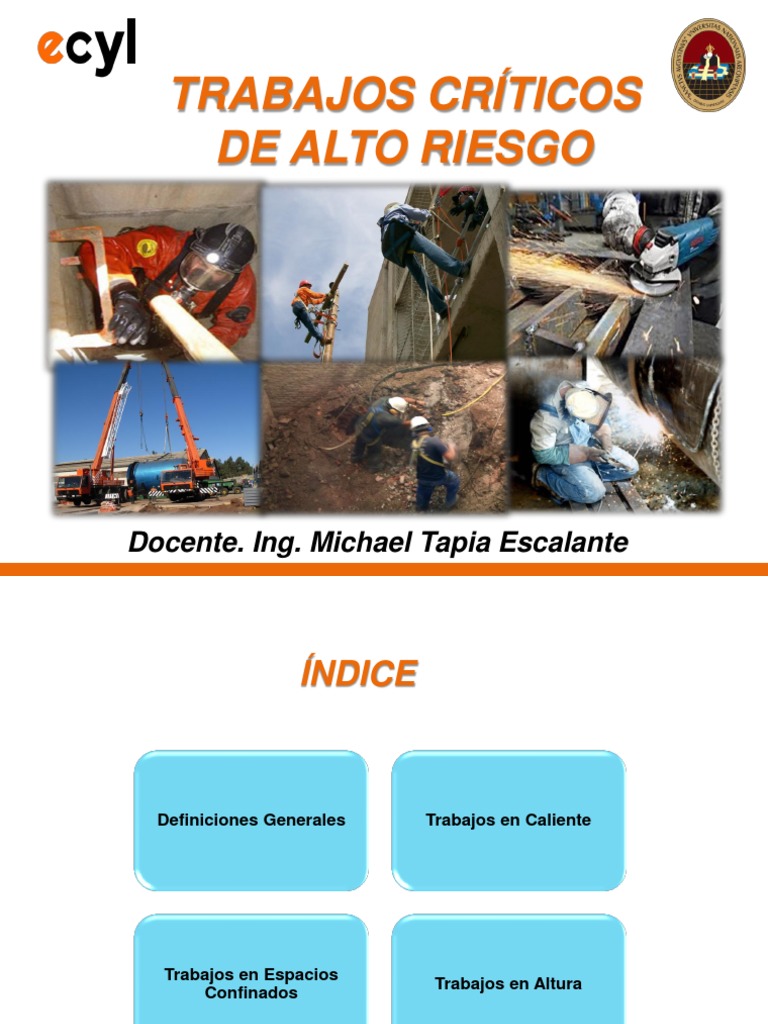

TRABAJOS CRÍTICOS

DE ALTO RIESGO

Docente. Ing. Michael Tapia Escalante

 ÍNDICE

Definiciones Generales Trabajos en Caliente

Trabajos en Espacios
Trabajos en Altura
Confinados

2
 DEFINICIONES GENERALES

Permiso Escrito para Trabajos de Alto

Riesgo PETAR

Documento autorizado y firmado para cada turno por el

ingeniero supervisor y superintendente o responsable del
área de trabajo y visado por el Gerente del Programa de
Seguridad y Salud Ocupacional o por un Ingeniero de
seguridad, para efectuar trabajos de alto riesgo

Procedimiento Escrito de Trabajo Seguro PETS

Documento que tiene la descripción especifica de como

llevar a cabo o desarrollar una tarea de manera correcta
desde el comienzo hasta el final dividida en pasos

3
PERMISO ESCRITO DE TRABAJO
DE ALTO RIESGO (PETAR)

4
TRABAJOS EN CALIENTE

5
 TRABAJOS EN CALIENTE

Es aquel que involucra la presencia de llama abierta

generada por trabajos de soldadura, chispas de
corte, esmerilado y otros afines, como fuente de
ignición en áreas con riesgo de incendio.

6
 SOLDADURA ELÉCTRICA POR
ARCO
Procedo donde la unión es producida
por el calor generado por un arco
eléctrico, con o sin aplicación de
presión y con o sin metal de aporte.
Algunos tipos de
Soldadura:

• Arco Electro
Revestido
• Soldadura MIG
• Soldadura
MAG
• Soldadura TIG
• Plasma

7
SOLDADURA OXIACETILÉNICA

En este proceso, el calor

necesario para calentar la
pieza y el metal aportado
y luego fundirlos procede
de una llama de alta
temperatura, obtenida
por la mezcla o
combinación de acetileno
con el oxígeno,
alcanzando temperaturas
de 3100ºC.

8
 CORTE POR OXIACETILENO
(OXICORTE)

Es una técnica auxiliar

a la soldadura, que se
utiliza para la
preparación de los
bordes de las piezas a
soldar cuando son de
espesor considerable,
y para realizar el corte
de chapas, barras de
acero al carbono de
baja aleación u otros
elementos ferrosos.

9
CONSIDERACIONES GENERALES

Antes de ejecutar Trabajos en Caliente

se debe obtener el PETAR. Se
exceptúan de esto, las áreas diseñadas
y designadas para tal fin (Talleres de
soldadura)

El PETAR es válido sólo para la fecha y

horas indicadas en el mismo

El Supervisor del trabajo es responsable de

controlar el Permiso para Trabajos en
Caliente, completando las distintas
secciones del mismo y asegurándose que
toda precaución de seguridad ha10 sido
identificada e implementada antes de iniciar
el trabajo 10
CONSIDERACIONES GENERALES
Todos los materiales inflamables o con potencial de
incendio como: combustibles, pinturas, solventes,
grasas, aceites, gases comprimidos, metales en polvo,
vapores o gases explosivos) deben retirarse en un radio
≥ 11 metros (35 pies), aquel material inflamable no
removible debe protegerse con material resistente al
fuego.

Antes de iniciar un trabajo en caliente, las cajas de

engranajes abiertas u otros componentes de
maquinarias expuestas que contienen lubricantes a una
distancia menor de 4,5 metros (15 pies) deben cubrirse
con material no combustible.

Se debe verificar y asegurar la disponibilidad de equipos

de lucha contra incendios tales como detectores de
humos, rociadores, extintores portátiles, hidrantes, etc.
11

11
CONSIDERACIONES GENERALES

Cuando se trabaja cerca de detectores de humo,

sensores de alarma o sistemas aspersores, no la alarma
o sistema aspersor. Aísle los detectores, sensores o
cabezales de los aspersores en el área afectada para
prevenir falsas alarmas o la activación del sistema
aspersor.

Ningún Trabajo en Caliente se debe realizar si no está

presente el Observador o Vigía de Fuego, el cual se
asegurará que se hayan controlado todos los peligros
que genera el trabajo.

El Observador o Vigía de Fuego contará con un extintor

Clase ABC (Polvo Químico Seco) operativo con
capacidad mínima de 9 Kg o 20 libras según la Norma
NFPA 122, el cual se colocará a 2 metros la zona
12 de
trabajo.
12
 PELIGROS, RIESGOS Y CONTROLES

• Soldadura Eléctrica.
• Soldadura Oxiacetilénica.
• Esmeriles Angulares.

13
 SOLDADURA ELÉCTRICA

PELIGROS
RIESGOS

Shock eléctrico /
Equipo energizado quemadura / muerte

Exposición a Radiación no Afecciones a la salud

ionizante

Exposición a altas Quemaduras / Incendios

temperaturas

Exposición a gases / Afecciones al sistema

humos respiratorio
14
 SOLDADURA ELÉCTRICA

PELIGROS RIESGOS

Exposición a Lesión a los ojos

luminosidad

Lesión auditiva /
Exposición a ruido enfermedad
ocupacional

Proyección de
Quemaduras a distintas
partículas
partes del cuerpo
incandescentes

15
 EXTRACCIÓN

Protección Contra Humos y Gases

16
 PROTECCIÓN ELÉCTRICA

En caso que los tomacorrientes fijos no estén

cerca del punto de trabajo o se requiera utilizar
más de una máquina de soldar, se deberán
utilizar tableros de distribución portátil que
cumplan con el estándar establecido.

TABLEROS ELÉCTRICOS

 El dispositivo de protección termo-magnético para

el equipo será de 60A máximo de entrada con una
capacidad de cortocircuito de 10kA, y con Tensión
igual o mayor a 480VAC.
 El tablero deberá cumplir con encerramiento NEMA
3R o equivalente en IEC (sellado contra la lluvia)
para uso exterior.

17
 PROTECCIÓN ELÉCTRICA
Los conductores tendrán una longitud máxima de 50 m. estos deberán
ir unidos con precintos plásticos con una distancia de 1.5 metros cada
uno.

Entre los extremos de Masa y Electrodo se tendrá una

longitud máxima de 3 metros. Esto asegurará que los
cables de masa y electrodo se usen siempre uno cerca
de otro para evitar corrientes circulantes que dañe a
otros equipos o instrumentos. 18

18
 PROTECCIÓN VISUAL

PELIGROS RIESGOS

Rayos UV; radiación Lesiones oculares; Ceguera;

electromagnética Lesiones a la piel; Cáncer a la piel

19

19
PROTECCIÓN VISUAL: MASCARAS

Máscara para
soldar de fibra de
vidrio.

Máscara para soldar

termoplástica.
Máscara para soldar
fotosensibles.

20

20
 FILTROS DE PROTECCIÓN

PROTECCION CONTRA EL ARCO VOLTAICO

En primer lugar hay que proteger los ojos contra los rayos del arco
voltaico, para eso se usan filtros de protección codificados en Tabla
N°1. Guía para los Números Tono – ANSI / ASC Z49.1.

21
PROTECCIÓN AUDITIVA

PELIGROS RIESGOS

Ruido Lesiones al oído;

Pérdida de la audición

22

22
PROTECCIÓN RESPIRATORIA

PELIGROS RIESGOS

Lesiones pulmonares;
Humos (Metálicos);
Cáncer pulmonar;
Gases
Asfixia (deficiencia de O2);

23

23
PROTECCIÓN PARA EL CUERPO Y MANOS

PELIGROS RIESGOS

Lesiones;
Golpes; Calor; Quemaduras;
Proyección de partículas Cortes – Heridas

Confeccionados de cuero cromado,

en algunos casos sus costuras serán
de poliamida.

El soldador deberá emplear guantes

a su medidas para mayor confort, y
manejo optimo de los equipos de
soldadura y esmerilado.
24

24
PROTECCIÓN PARA EL CUERPO

El traje de cuero cromado, u otro

implemento del mismo material que
se use sobre la ropa, disminuye los
peligros y riesgos de las tareas de
soldadura eléctrica.

25
PROTECCIÓN PARA MANOS

Los guantes forman parte del

control para los riesgos en las
tareas de soldadura eléctrica.

26
SISTEMA INDIVIDUAL DE PROTECCIÓN
CONTRA CAÍDAS

PELIGROS RIESGOS

Caídas a distinto nivel;

Trabajos en Altura
Lesiones al cuerpo;
Muerte

Este sistema que está

diseñado para trabajos
de soldadura en altura
ya que los materiales
con que está
confeccionado son
resistentes a las
quemaduras y la
carbonización.

27

27
SOLDADURA OXIACETILÉNICA

PELIGROS RIESGOS

Exposición a fuego directo Quemaduras

Exposición a gases / Afecciones al sistema

humos respiratorio

Exposición a luminosidad Lesión a los ojos

Lesión auditiva /
Exposición a ruido
enfermedad ocupacional
Proyección de Quemaduras a distintas
partículas
partes del cuerpo
incandescentes

Gases inflamables Explosión / Incendio

28

28
REVISIÓN DE LOS REGULADORES

Sentido de
Flujo del gas

29
REVISIÓN DEL SOPORTE Y DEL
ADITAMENTO DE CORTE

30
VÁLVULAS ANTI RETORNO DE FLAMA

La válvula anti retorno evita

que la llama, haga un
retroceso, desde la boquilla
hasta el tanque y este
explosione.

31
INSTALACIÓN FIJA DE EQUIPOS

Adecuada Instalación de Cañerías

32
MANEJO DE CILINDROS DE GAS

PELIGROS RIESGOS

CAÍDA DE CILINDROS EXPLOSICIÓN

 Contusiones
 Excoriaciones
 Dislocaciones
 Esguinces
 Fracturas
 Muerte

33

33
 MANEJO DE CILINDROS DE GAS

• Deben transportarse inclinándolos ligeramente

respecto de la vertical (máximo 45°) con la válvula
hacia arriba, con su capuchón de seguridad.

• Gases comburentes en almacén deberán ser

separados de cilindros de gas combustible o
materiales combustibles a una distancia mín de 7m
o con una barrera no combustible de por lo menos
1.5m de altura que tenga una capacidad de
resistencia al fuego de por lo menos ½ hora. Todos
los cilindros deberán ser protegidos del Sol.

• Deben almacenarse y/o asegurarse durante el uso

en posición vertical y con dispositivos, como
cadenas, que aseguren su estabilidad. Deben tener
doble seguro a 1/3 y 2/3 de la altura del cilindro.
34
 BIOMBOS

La cortina posee filtro para rayos UV y una

excelente reducción de la luminosidad del
arco eléctrico, material y para que sirve

35
 MANTAS IGNIFUGAS

APLICACIÓN:

• Enfriamiento controlado o alivio de

tensiones de piezas metálicas
soldadas.
• Protección contra las salpicaduras
de soldadura.
• Protección de personas contra el
fuego y amago de incendios.
• Aislamiento contra altas
temperaturas.

36
PROTECTOR VISUAL - ANTIPARRA

Antiparra ajustable y liviana.

37

37
 ESMERILES ANGULARES

PELIGROS RIESGOS

Equipo energizado Shock eléctrico /

quemadura / muerte

Lesión auditiva /
Exposición a ruido enfermedad ocupacional

Proyección de Quemaduras a distintas

partículas
partes del cuerpo
incandescentes

Lesiones a distintas
Vibraciones
partes del cuerpo

38
USO ADECUADO DE GUARDAS

Recuerde: ¡ Uno elije donde proyectar las partículas !

39
CARACTERÍSTICAS DE LOS DISCOS
DE DESBASTE O CORTE

40
CARACTERÍSTICAS DE LOS DISCOS
DE DESBASTE O CORTE

¿ Hasta qué punto de desgaste puedo

continuar usando un disco de desbaste o
corte ?

Muchos fabricantes recomiendan que

solo se pueden utilizar mientras su radio
sea mayor que el radio del plato de
fijación que los sujeta. Siempre ocurre
que los discos deben ser cambiados
porque los protectores de las
herramientas no le permiten ser
utilizados más.

41
NOTA: Nunca utilizar el disco desgastado de 7” para los esmeriles de 4 ½”
41
MONTAJE SEGURO DEL DISCO

42
 MONTAJE SEGURO DEL DISCO

Al instalar un disco, realice los siguientes pasos:

Verifique la velocidad
Inspeccione el disco para máxima del equipo y la
detectar fallas o fisuras. señalada en la etiqueta del
disco.

Revise el estado de los Verifique su centrado,

flanges, el interior y el de asentándolo sobre su
apriete. flange interior.

Fije el disco en eje

Apriete suave la tuerca con
colocando flange de
la llave correcta.
apriete.

Haga girar el disco con el

equipo en vacío durante
unos minutos.

43
 PROTECTOR FACIAL

PELIGROS RIESGOS
Proyección de Lesiones oculares;
partículas Lesiones a la piel
incandescentes
Medidas de control

 Protección total de la cara.

 Se deben usar sobre los

anteojos de seguridad o
gafas protectoras (googles).

44

44
 ESMERILES DE BANCO

PELIGROS RIESGOS

Proyección de Lesiones oculares;

partículas Lesiones a la piel

Medidas de control

 Utilizar las guardas y los

protectores de ojos contra
la proyección de partículas.
 Use ropa adecuada. No
utilice ropa suelta, corbata,
anillos, brazaletes u otro
tipo de joyería que puede
ser atrapada en las partes
móviles.
45

45
OBSERVADOR / VIGÍA DE FUEGO

46
OBSERVADOR / VIGÍA DE FUEGO
Observar el área de trabajo y prevenir la
ocurrencia de incendio o amago de incendio
durante el desarrollo del trabajo.

Conocer la ubicación y el uso de las alarmas

contraincendios, equipos de lucha contra
incendios, equipos de primeros auxilios,
radios y teléfonos para casos de Emergencia.

Inspeccionar el área de Trabajo en Caliente

antes, durante y después de los trabajos.

Observar y extinguir cualquier fuego o punto

caliente producto del trabajo.

Activar el Plan de Respuesta a Emergencias

tan pronto como determine que hay una
Emergencia. 47

47
OBSERVADOR / VIGÍA DE FUEGO

Asegurar que no existe

potencial de incendio al
final del período obligatorio
de vigilancia.

Si se percibe que el
material está caliente,
aún emite destello o hay
alguna otra indicación de
calor residual, se debe
enfriar la superficie con
medios apropiados o
extender la vigilancia
hasta el momento en que
el riesgo haya
desaparecido
48

48
Recomendaciones

49

49
50
TRABAJOS EN ESPACIOS
CONFINADOS

51
 DEFINICIÓN DE ESPACIO
CONFINADO

Es un espacio lo suficientemente grande como

para que ingrese un trabajador y desempeñe
una tarea asignada y, además, cumple con
alguna de las siguientes características:
1. Cuenta con medios de entrada o salida
limitados.
2. No está diseñado para ser ocupado en
forma continua por una o varias personas.
3. Dispone de ventilación natural limitada o
pobre.
4. Existe riesgo de sofocación o intoxicación
por presencia de gases.
52
EJEMPLOS

53
 PELIGROS ATMOSFÉRICOS

Una atmósfera se considera peligrosa si presenta algunas

de las siguientes características:
1. Presenta gases, vapores o nieblas inflamables cuya
concentración supera el 10% de su límite inferior de
explosividad (LEL).

a bEXPLOSIVA c d
AIRE
MEZCLA
INFLAMABLE
GAS

0 LEL UEL 100%

% 54
 PELIGROS ATMOSFÉRICOS

 Límite inferior de explosividad (LEL).─ Es la mínima

concentración de un gas o vapor combustible
necesaria para encenderse en el aire. Por debajo de
este nivel la mezcla es muy pobre para encenderse.

 Límite superior de explosividad (UEL).─ Es la

máxima concentración de un gas o vapor
combustible que permitiría iniciar su combustión en
el aire. Por encima de este nivel la mezcla es muy
rica para encenderse.

55
 PELIGROS ATMOSFÉRICOS
2. Disminución de la cantidad de oxígeno por debajo del
19,5% o acumulación de oxígeno por encima del
23,5% en el aire.

¿ Cuál es la composición del aire?

O2 21%
Ar 0,9%
N2 78% Otros gases
0,1%

O2 en Arequipa: 20,8% 56
 PELIGROS ATMOSFÉRICOS

3. Acumulación de sustancias en el aire por encima de

su límite de exposición permitido. Algunos gases
tóxicos son:

• Monóxido de carbono (CO).

• Sulfuro de hidrógeno (H2S).
• Dióxido de azufre (SO2).
• Óxido nítrico (NO).
• Dióxido de nitrógeno (NO2).
• Ácido cianhídrico (HCN).
• Vapor de mercurio (Hg).

57
LIMITE DE EXPOSICIÓN PERMITIDO

El anexo 4 del D.S. 055-2010-EM determina los

límites de exposición ocupacional para agentes
químicos. Existen 3 valores umbrales límite (TLV:
threshold limit value):

 TLV-TWA (time weighted average o promedio

ponderado en el tiempo),

 TLV-STEL (short time exposure level o nivel de

exposición de corta duración),

 TLV-C (ceiling o techo).

58
TLV - TWA

Es la concentración promedio ponderada en el

tiempo para una jornada de trabajo de ocho
horas.

Se halla mediante la siguiente ecuación:

T 1 C1   T 2  C2   T 3 C3 ...

TWA 
8 h

59
 LIMITE DE EXPOSICIÓN PERMITIDO

Si se sobrepasara el límite TLV-TWA, los trabajadores deberían

abandonar inmediatamente el EC y no deberían exponerse
nuevamente durante el resto del día.

El TLV-TWA corresponde con la concentración máxima a la que

se cree que casi todos los trabajadores pueden estar expuestos
día tras día durante periodos de trabajo de ocho horas diarias y
cuarenta horas semanales sin presentar efectos adversos.

Algunas sustancias que presentan la posibilidad de provocar

una intoxicación aguda además de tener TLV-TWA tienen TLV-
STEL.

60
TLV - STEL

Límite para la concentración STEL (short time exposure

level o nivel de exposición de corta duración). STEL
es la concentración promedio ponderada en el tiempo
para un tiempo de exposición de 15 minutos, y se halla
mediante la siguiente ecuación:

T 1 C1   T 2  C2   T 3 C3 ...

STEL 
15 min

61
TLV - STEL

Corresponde a la concentración máxima a la que se

cree que casi todos los trabajadores pueden estar
expuestos durante un máximo de 15 minutos sin
presentar efectos adversos.

Si se sobrepasara el TLV-STEL, los trabajadores

deberían abandonar inmediatamente el EC y esperar,
como mínimo, una hora para volver a ingresar. Este
límite solo debe ser sobrepasado hasta 4 veces por
jornada de trabajo de 8 horas.

62
LIMITE DE EXPOSICIÓN PERMITIDO

TLV-STEL no es un límite de exposición independiente,

sino complementa al TLV-TWA.

TLV-C.─ Límite C (ceiling o techo). TLV-C es el límite de

concentración que en ningún momento debería ser
sobrepasado.

63
LIMITES DE EXPOSICIÓN OCUPACIONAL

Agente químico (en el aire) TWA STEL Techo (C)

Sulfuro de hidrógeno (H2S) 10 ppm 15 ppm
cianuro de hidrógeno (HCN) 4,7 ppm
cloro 0,5 ppm 1,0 ppm
dióxido de carbono 5 000 ppm 30 000 ppm
gasolina 500 ppm
hidrógeno 5 000 ppm
mercurio 0,03 ppm
metano 5 000 ppm
monóxido de carbono 25 ppm
neblina de ácido sulfúrico 1 mg/m3 3 mg/m3
oxígeno 19,5 % 22,5 %
plomo 0,05 mg/m3
polvo de carbón (antracita) 0,4 mg/m3
polvo de carbón (bituminoso) 0,9 mg/m3
polvo inhalable 10 mg/m3
polvo respirable 3 mg/m3 64
“ANEXO 15” DS 024-2016-EM
64
 PELIGROS ATMOSFÉRICOS

4. Cualquier condición atmosférica que sea

inmediatamente peligrosa para la vida o la salud;
como excesivo calor o frío.

65
VIGÍA DE ESPACIO CONFINADO

66
 VIGÍA DE ESPACIO CONFINADO

Persona competente y
entrenada que ha sido
designada para supervisar
las operaciones de ingreso
y salida a un espacio
confinado, responsable de
determinar si las
condiciones para ingresar
son seguras.

67
 RESPONSABILIDADES

 Estar familiarizado con los

peligros de los EC.
 Conocer el procedimiento de
emergencias.
 Nunca debe entrar al EC.
 Solo debe monitorear un EC a la
vez.
 Mantener permanentemente un
conteo exacto de todos los
trabajadores que estén en el
interior del EC

68
 RESPONSABILIDADES

 Mantener una comunicación

continua con los trabajadores que
estén en el interior del EC.

 Activar el procedimiento de
emergencia tan pronto como
determine que hay una emergencia.

 Detener el trabajo si las condiciones

no son seguras, o si un trabajador
no autorizado traspasa hacia el
interior del EC.

69
PERMISO DE TRABAJO EN
ESPACIOS CONFINADOS

70
TRABAJOS EN ALTURA

71
 TRABAJOS EN ALTURA

Peligros,
Definiciones Riesgos y
Contenido Controles

Escaleras Andamios

Permiso de
Trabajos en
Altura

72
 TRABAJOS EN ALTURA

Se considera trabajo en altura a todo aquel que se realice a

por encima del 1.80 metros.
Esta distancia es tomada desde la plataforma donde se
superficie inmediatamente inferior.

Siempre y cuando no exista una barrera de protección o que el

operador deba atravesarla para realizar la tarea.

73
 LÍNEA DE VIDA
Cable de acero o cuerda de nylon fijada en ambos extremos de una
estructura, permite el desplazamiento horizontal o vertical de una o
mas personas ancladas. Las líneas de vida deben ser diseñadas,
instaladas bajo la supervisión de una persona calificada y ser
capaces de soportar 2268 kg o 5000 lb por persona anclada.

Horizontal

Vertical

74
 ABSORBEDOR DE IMPACTOS

Elemento del sistema individual de protección contra

caídas que reduce progresivamente la velocidad de
caída, disipando la energía, con el fin de proteger a la
persona de la fuerza de la detención brusca de una
caída.

Absorbedor de
impacto

75
 ARNÉS

Equipo formado por correas que envuelven el cuerpo

de tal forma que distribuye la fuerza de detención de
caída, disminuyendo el daño ocasionado sobre el
cuerpo de la persona accidentada.

76
 CINTURÓN

No sirve para detener caídas, solo para

posicionamiento y restringe el movimiento.

77
LÍNEA DE RESTRICCIÓN DE
MOVIMIENTO

78
 PUNTO DE ANCLAJE

Punto fijo del cual se ancla una persona con la línea de anclaje
para sujetarse y evitar su caída. Este punto debe resistir 2268
Kg o 5000 lb por cada trabajador conectado (según OSHA).

79
 SISTEMA INDIVIDUAL DE
PROTECCIÓN CONTRA CAÍDAS

Conjunto de elementos
que tiene la finalidad de
detener sin daños la
caída de una persona.
Está constituido por el
arnés, la línea de anclaje,
punto de anclaje.

80
 SISTEMA INDIVIDUAL DE
PROTECCIÓN CONTRA CAÍDAS

Conjunto de elementos que tienen la finalidad de evitar o

detener sin daños la caída de varias personas. Lo
constituyen: las barandas, las redes de protección, los
accesos restringidos, la línea de vida.

Barandas Redes de Protección

81
PELIGROS, RIESGOS Y
CONTROLES

82
 PELIGROS Y RIESGOS

PELIGROS RIESGOS

CAÍDA DE PERSONAS A
TRABAJOS EN ALTURA
DISTINTO NIVEL

83
 PELIGROS Y RIESGOS

PELIGROS RIESGOS

CAÍDA DE PERSONAS A LESIONES A DINTINTAS PARTES

DISTINTO NIVEL DEL CUERPO / MUERTE

 Contusiones
 Excoriaciones
 Dislocaciones
 Esguinces
 Fracturas
 Muerte

84
PELIGROS Y RIESGOS

PELIGROS RIESGOS

CAÍDA DE PERSONAS LESIONES A DINTINTAS

AL MISMO NIVEL PARTES DEL CUERPO

Resbalones o tropiezos  Contusión

causados por cableados,  Dislocación
mangueras, herramientas,
 Torcedura
materiales o elementos
sobresalientes ubicados en la  Esguince
superficie de trabajo.  Fractura

85
ELIMINACIÓN: ORDEN Y LIMPIEZA

Recoger de la superficie de trabajo las herramientas y

materiales, almacenarlos adecuadamente para evitar
tropiezos y caída de objetos a niveles inferiores. Ordenar
los cables y mangueras de servicios, evitando que puedan
causar tropiezos.

86
CONTROLES DE INGENIERÍA

 Barandas , rodapiés y línea de vida.

 Redes u otros sistemas de contención para
caída de herramientas.

87
 CONTROLES
ADMINISTRATIVOS/SEÑALIZACIÓN

 Se procederá a prohibir el acceso en los niveles inferiores

por medio de cintas o barreras de prohibición, carteles y de
ser necesario se contara con vigías permanentes (en
accesos peatonales o en carreteras).
 ATS, PETAR, PETS, Estándares.

88
EQUIPO DE PROTECCIÓN PERSONAL

 EPP para trabajos en altura es: casco, barbiquejo,

lentes, chaleco o ropa con cintas reflectivas y zapatos
de seguridad.
 Sistema individual de protección contra caídas.

89
 ESCALERAS

 Antes de usar una escalera, ésta será

30 cm
inspeccionada visualmente.
 Si tiene rajaduras en largueros o
peldaños, o los últimos están flojos,
no deberán ser usadas.
 La altura del contrapaso de las
escaleras será uniforme e igual a 30
cm.

90
 ESCALERAS

Estarán apoyadas sobre piso

firme y nivelado.

Se atará la escalera en el punto

de apoyo superior.

la inclinación de la escalera será

tal que la relación entre la
distancia del apoyo al pie del
parámetro y la altura será de 1: 4.

91
ESCALERAS

92
 ESCALERAS
 La altura máxima a cubrir con una escalera portátil,
no excederá de 5 m.
 Antes de subir por una escalera deberá verificarse
la limpieza de la suela de calzado.
 Para el uso de este tipo de escalera, se deberá
exigir que el personal obrero se tome con ambas
manos de los peldaños.
 Las herramientas se llevarán en bolsos especiales
o serán izadas.
 Subirá o bajará una sola persona a la vez.
 Se deberá desplazar la escalera para alcanzar
puntos distantes, no inclinarse exageradamente
(saliéndose de la vertical del larguero más de
medio cuerpo.)

93
 ESCALERAS

 Estarán provistas de taco

antideslizantes en la base de los
largueros.

 Se deberá desplazar la escalera para

alcanzar puntos distantes, no
inclinarse exageradamente
(saliéndose de la vertical del larguero
más de medio cuerpo.)

94
ANDAMIOS

95
 ANDAMIO

Estructura provisional y
estable, que puede ser
fija, suspendida o móvil
y que sirve de soporte a
los trabajadores, los
equipos, las
herramientas y los
materiales, para realizar
un trabajo a una
determinada altura.

96
ANDAMIOS Y OTRAS PLATAFORMAS SUSPENDIDAS
ELEMENTO DE REPARTICIÓN DE LA CARGA
El piso donde se armará el andamio o plataforma de trabajo será
nivelado y firme. Un andamio no debe ser colocado sobre tierra, fango,
césped, grava, o superficies irregulares. En estos casos, debajo del
andamio debe colocarse madera firme de (25 – 30) cm de ancho por
5.08 cm de espesor que cubran dos patas (plataforma de husillo) y/o
garruchas del andamio, a fin de evitar que las garruchas y/o patas se
hundan.

97
 ANDAMIOS Y OTRAS PLATAFORMAS SUSPENDIDAS

 El andamio que exceda los 3 m de alto, debe

ser levantado por personal debidamente
capacitado.

 La altura de la baranda, en las plataformas

de trabajo, debe de ser de 0.90 m a 1m y los
soportes verticales no deben de estar
separados más de 2.10 m.

 El trabajo en andamios OBLIGA al uso del

arnés de seguridad.

 Los andamios se aseguran a estructuras

estables o serán estabilizados con soportes
tensores o vientos (cuerda de nylon ¾”),
siempre que su altura sea mayor que 4
veces las dimensiones de la base mas corta.
98
 ANDAMIOS Y OTRAS PLATAFORMAS SUSPENDIDAS
 Esta prohibido intercambiar partes de
andamios de marcas o modelos diferentes.

 En andamios móviles se deberá contar con

mecanismos de frenos en las ruedas en
buenas condiciones y activados durante su
uso.

 Para la identificación de los andamios como

operativos o inoperativos se debe de utilizar
el Anexo 04 andamios operativos y Anexo
05 andamios inoperativos.

No se moverá un andamio móvil con personal o materiales sobre él.

99
PERMISO DE TRABAJO EN
ALTURA

100
 IZAJES
PROGRAMA DE CAPACITACION

101
 ESLINGAS

ASME B 30.9
(Eslingas)

Eslingas
Eslingas Eslingas
Cable
Sintéticas Cadena
Acero

102
 Eslingas Sintéticas

TIPOS DE ESLINGAS SINTÉTICAS

ESLINGAS PLANAS CINCHONES

ESLINGAS MULTIPLES
ESLINGAS SIN FIN

103
104
ESLINGAS SINTÉTICAS
CRITERIOS DE SELECCION

PESO TOTAL DE LA CARGA A ELEVAR

Teniendo en cuenta el peso total de la TABLA DENSIDADES

carga, elegir la o las eslingas que nos Sustancia
Densidad Densidad
en kg/m3 en g/c.c.
garanticen una C.M.U. como mínimo igual Agua 1000 1
a dicho peso. Si no se tiene el peso de la Aceite 920 0,92
Gasolina 680 0,68
carga calcular multiplicando el volumen Plomo 11300 11,3
por la densidad Acero 7800 7,8
Mercurio 13600 13,6
Madera 900 0,9
Aire 1,3 0,0013
Butano 2,6 0,026
En caso de duda calcular el peso por Dióxido de
1,8 0,018
exceso y tener en cuenta si los ramales de carbono

las eslingas van a trabajar inclinados. Fierro 7850 7,85

Concreto 2400 2,4

105
 ESLINGAS
CRITERIOS DE SINTÉTICAS
SELECCION

Factor de Angulo
FORMA DE SUJETAR LA CARGA

106
DAÑOS

107
108
 Eslingas de Cable de Acero

Tipos de Eslingas de Cable de Acero

ESLINGAS DE UNO O
VARIOS RAMALES

109
COMPONENTE DE LAS ESLINGAS DE CABLE
DE ACERO

Alambre (Torón)
Componente básico del cable de
acero.

Torón
Formado por un número de
alambres según su construcción,
arrollados sobre un eje (alma).

Alma
Eje central del cable sobre el que
se enrollan los cordones. Puede
ser de distintos materiales (acero,
fibras naturales, polipropileno).

110
 CÓMO MEDIR EL DIÁMETRO DEL CABLE DE
ACERO?
El diámetro correcto de un cable es el diámetro de un círculo
circunscripto que encierre todos los torones, es la mayor medida
transversal.

111
¿Cuándo retirar un cable de Acero?

 Rotura de un cordón.

 Reducción anormal y localizada

del diámetro.

 Existencia de nudos o
deformaciones.

 Presencia de corrosión.

112
 Eslingas de Cadenas
Tipos de Eslingas de Cadena

ESLINGAS DE UNO O
ESLINGAS SIN FIN
VARIOS RAMALES

113
 Lacadena de acero de aleación deberá ser fabricada y
probada de acuerdo para cadenas grado 80 y cadenas
grado 100.
 Elfactor de diseño para eslingas de cadena de acero
de aleación será de un mínimo de 4.

114
 ¿Cuándo retirar una eslinga de cadena?

• Eslabones aplastados
• Eslabones marcados
• Eslabones fisurados
• Eslabones rajados
• Eslabones abiertos

NOTA:
No utilizar cadenas de acero de
aleación menores de grado (80).
115
GRACIAS

116
