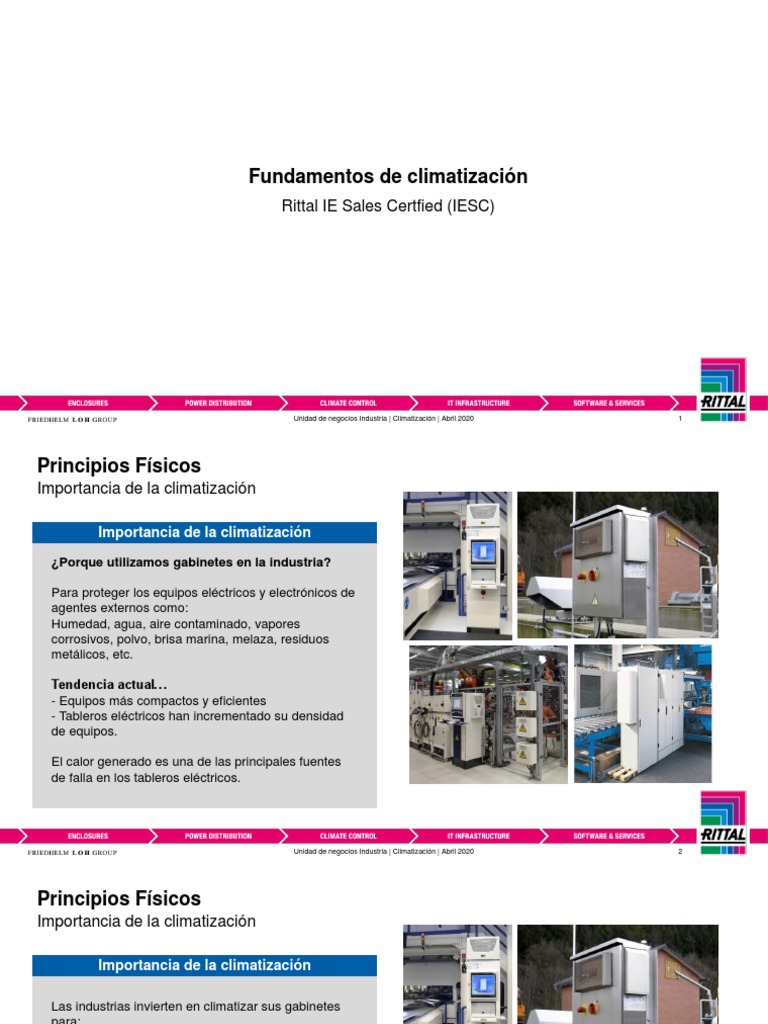

Fundamentos de climatización

Rittal IE Sales Certfied (IESC)

Unidad de negocios Industria | Climatización | Abril 2020 1

Principios Físicos
Importancia de la climatización

Importancia de la climatización

¿Porque utilizamos gabinetes en la industria?

Para proteger los equipos eléctricos y electrónicos de

agentes externos como:
Humedad, agua, aire contaminado, vapores
corrosivos, polvo, brisa marina, melaza, residuos
metálicos, etc.

Tendencia actual…
- Equipos más compactos y eficientes
- Tableros eléctricos han incrementado su densidad
de equipos.

El calor generado es una de las principales fuentes

de falla en los tableros eléctricos.

Unidad de negocios Industria | Climatización | Abril 2020 2

Principios Físicos
Importancia de la climatización

Importancia de la climatización

Las industrias invierten en climatizar sus gabinetes

para:

- Mantener la vida útil de sus equipos eléctricos

y electrónicos
- Seguridad del proceso productivo
- Confiabilidad del proceso productivo
- Conservación de los activos de la compañía
- Evitar la disminución del desempeño de los
componentes
- Evitar rechazo de garantía de los equipos

Unidad de negocios Industria | Climatización | Abril 2020 3

Principios Físicos

Vida util de los componentes electrónicos

Principio de Arrhenius

Se utiliza para comprobar la dependencia de la constante de

velocidad de una reacción química con respecto a la
temperatura a la que se lleva a cabo esa reacción

Condensadores electrolíticos: al incrementar la temperatura

alrededor de 10°C, el tiempo de vida de un componente
electrónico se reduce a la mitad.

Unidad de negocios Industria | Climatización | Abril 2020 4

Principios Físicos
Transferencia de calor

Transferencia de calor Conducción

Calor es energía que se manifiesta por el aumento de temperatura,

procede de otras energías, como la vibración de átomos y las
moléculas que forman cuerpos.

Existen tres métodos de transferir calor: Convección

Conducción térmica
El calor es transportado por la materia, la energía pasa de
partícula en partícula

Convección
El calor fluye con la materia, el medio de transporte es liquido o
gas. Radiación

Radiación
El calor es transportado de un medio a otro sin un material en
medio.

Unidad de negocios Industria | Climatización | Abril 2020 5

Principios Físicos
Transferencia de calor

Densidad y flujo

Densidad del aire frio y el aire caliente

El aire caliente tiene moléculas que se

mueven más rápido y están más separadas unas
de otras.
El aire caliente es menos denso que el frío por que
hay mas espacio entre sus moléculas.
Flujo del calor

Unidad de negocios Industria | Climatización | Abril 2020 6

Principios Físicos
Transferencia de calor

Humedad, condensación y resistencias

La condensación es el cambio de fase de la materia que se
encuentra en forma gaseosa (generalmente vapores) y pasa a
forma líquida.

Humedad Relativa porcentaje vapor de agua que se encuentra

en el aire.

Punto de rocío es la temperatura a la cual la humedad relativa

es 100% (el vapor de agua empieza a condensar).

Razones del cambio de la humedad relativa:

- Variación de la cantidad de vapor de agua en el aire.
- Variación de temperatura: un descenso de la temperatura
produce un aumento de la humedad relativa.

Unidad de negocios Industria | Climatización | Abril 2020 7

Principios Físicos
Transferencia de calor

Humedad, condensación y resistencias

Para evitar la formación de agua de condensación en

armarios y para mantener una temperatura mínima de
servicio constante (por ej. en caso de desconexión de la
instalación durante la noche) se utilizan resistencias
calefactoras

Unidad de negocios Industria | Climatización | Abril 2020 8

Grado de protección
Protección IP - IEC 60 529 (EN 60 529)

El nivel de protección contra el ingreso de polvo o agua en el gabinete está determinada por la clasificación IP.

 2do dígito: Protección contra agua

 1er dígito: Protección contra contacto y polvo

 IP: Ingress Protection

Unidad de negocios Industria | Climatización | Abril 2020 9

Grados de protección
Grado de protección: IEC 60 529 (EN 60 529)

Primer Descripción Segundo Descripción

código código
1 Protección contra cuerpos extraños sólidos de 50 mm 1 Protección contra goteo
de diámetro y superior
2 Protección contra cuerpos extraños sólidos de 2 Protección contra goteo, en caso de inclinación de la
12,5 mm de diámetro y superior caja en hasta 15º
3 Protección contra cuerpos extraños sólidos de 2,5 mm 3 Protección contra pulverización de agua
de diámetro y superior
4 Protección contra cuerpos extraños sólidos de 1,0 mm 4 Protección contra salpicadura de agua
de diámetro y superior
5 Protección contra el polvo 5 Protección contra agua proyectada a presión

6 Estanco al polvo 6 Protección contra fuertes proyecciones de agua

7 Protección contra una sumersión temporal en

agua
8 Protección contra una sumersión constante en
agua
9 Protección contra proyecciones de agua a elevada
presión y elevada temperatura

Unidad de negocios Industria | Climatización | Abril 2020 10

Grados de protección
Grado de protección: NEMA

Tipo Descripción
NEMA
1 Caja para aplicación principalmente en interiores. Protección contra la penetración de cuerpos extraños sólidos

3 Caja para aplicación principalmente en exteriores. Protección contra lluvia, granizo, polvo, formación de hielo, así como daños
producidos por heladas
3R Caja para aplicación principalmente en exteriores. Protección contra lluvia, granizo, formación de hielo, así como daños producidos
por heladas
3S Caja para aplicación principalmente en exteriores Protección contra lluvia, granizo y polvo Los mecanismos externos pueden
accionarse a pesar de la presencia de hielo
4 Caja para aplicación en interiores o exteriores. Protección contra lluvia, cuerpos extraños, salpicadura de agua y chorro de agua, así
como contra daños producidos por la formación de hielo en el exterior de la caja
4x Caja para aplicación en interiores o exteriores Protección contra lluvia, cuerpos extraños, salpicadura de agua y chorro de agua, así
como contra daños producidos por la formación de hielo en el exterior de la caja Elevada protección contra la corrosión
12, 12k Caja para aplicación en interiores. Protección contra acumulación de polvo, cuerpos extraños y goteo de líquidos no corrosivos

13 Caja para aplicación en interiores. Protección contra acumulación de polvo, pulverización de agua, aceite y medios refrigerantes no
corrosivos

Unidad de negocios Industria | Climatización | Abril 2020 11

Climatización pasiva y activa

Climatizacion pasiva

Fenómeno físico: Convección natural

Grado de protección bajo

Poca potencia de disipación

Riesgo de puntos calientes en el gabinete

Productos: Filtros de salida, tejadillos.

La temperatura ambiente debe ser más baja que la temperatura

interna del gabinete Ta < Ti

Debe existir una diferencia de 5°C entre la temperatura

ambiente y la temperatura interna para lograr la disipación del
calor.

Unidad de negocios Industria | Climatización | Abril 2020 12

Climatización pasiva y activa

Climatizacion pasiva

Fenómeno físico: Convección natural

Grado de protección bajo

Poca potencia de disipación

Riesgo de puntos calientes en el gabinete

Productos: Filtros de salida, tejadillos.

La temperatura ambiente debe ser más baja que la temperatura

interna del gabinete Ta < Ti

Debe existir una diferencia de 5°C entre la temperatura

ambiente y la temperatura interna para lograr la disipación del
calor.

Unidad de negocios Industria | Climatización | Abril 2020 13

Climatización pasiva y activa

Climatizacion activa

Fenómeno físico: Convección forzada, Conducción

Mayor grado de protección

Mayor potencia de disipación

Reducción de riesgo de puntos calientes en el gabinete

Productos: Ventiladores y filtros, resistencias calefactoras,

intercambiadores aire/aire, refrigeradores, intercambiadores
aire/agua.

Unidad de negocios Industria | Climatización | Abril 2020 14

Parámetros Físicos

Climatizacion activa

1 – T(a) - Temperatura ambiente máxima (°C)

Temperatura máxima en el entorno inmediato del gabinete.

2 – T(i) – Temperatura máxima al interior del gabinete (°C)

Temperatura máxima permitida en el interior del gabinete.

3 – A – Área efectiva del gabinete (m2) IEC 60 890

4 – k – Coeficiente de transferencia de calor

Cada material tiene una propiedad particular para transferir
calor
Chapa de acero: 5,5 W/m2 K
Plástico: 3,5 W/m2 K

Nota:
Diferencia de temperatura T: Ti - Ta

Unidad de negocios Industria | Climatización | Abril 2020 15

Parámetros Físicos

Climatizacion activa

5 – Qv – Calor perdido (W)

Es la sumatoria de la potencia que disipan los equipos al
interior del tablero

6 – Qs – Radiación térmica a través de la superficie del

gabinete (W) - QS = k•A•T
Es la potencia que se absorbe o expulsa la estructura del
gabinete

Nota:
Qk – Capacidad requerida de climatización (W)
QK = QV – QS

Nota:
Diferencia de temperatura T: Ti - Ta

Unidad de negocios Industria | Climatización | Abril 2020 16

Parámetros Físicos
Tipo de instalación del gabinete de acuerdo a la norma IEC TR 60 890

Un gabinete, Un gabinete, Primer o Primer o Gabinete Gabinete Gabinete

libre en todo con pared ultimo ultimo parte de una parte de una parte de una
sus lados posterior gabinete, gabinete, fila, sin fila, con fila, con
parte de una parte de una pared. pared pared, con el
fila, sin fila, con techo
pared. pared. cubierto

Unidad de negocios Industria | Climatización | Abril 2020 17

Parámetros Físicos
Ejemplo de calculo de la potencia de disipación

Datos del sistema:

T interna deseada (Ti): 35°C

T ambiente máxima (Ta): 25°C
Potencia perdida (Qv): 1000W
Gabinete 800x2000x600mm Libre por todos lados

Cálculo del área de disipación:

𝐴 = 1.8 ∗ 𝐻 ∗ 𝑊 + 𝐷 + 1.4 ∗ 𝑊 ∗ 𝐷 = 1.8 ∗ 2 ∗ 0,8 + 0,6 + 1.4 ∗ 0,8 ∗ 0,6 = 𝐴 = 5,0712 𝑚2

Cálculo de la potencia que se disipa a través de la superficie

𝑄𝑆 = 𝐴 ∗ 𝐾 ∗ ∆𝑇 = 5,0712 ∗ 5,5 ∗ 10 = 278,9𝑊

Calculo de la potencia a climatizar:

𝑄𝑘 = 1000𝑊 − 278,9𝑊 = 721,1𝑊

Business Unit Industry | System Presentation | July 2019 18

Ciclo de refrigeración

Etapas del ciclo de refrigeración

Unidad de refrigeración

Evaporador – El calor al interior del gabinete es absorbido a

traves del agente refrigerante

Compresor – Incrementa la presión de la tuberia para

incrementar la temperatura.

Condensador – disipación del calor al exterior. 1 Compresor 7 Circuito interior

2 Condensador con ventilador 8 Circuito exterior
Válvula de expansión – enfriamiento por reduccion de presión 3 Válvula de expansión 9 Secador/Colector
4 Evaporador con ventilador 10 Ventilador interior
5 Circuito del medio refrigerante con heat 11 Ventilador exterior
pipe 12 Presostato PSAH
6 Circuito del medio refrigerante con
sistema de compresión

Unidad de negocios Industria | Climatización | Abril 2020 19

Ciclo de refrigeración
Potencia de refrigeración efectiva

Unidad de negocios Industria | Climatización | Abril 2020 20

Consideraciones para el calculo térmico
Límites de la temperatura interna del gabinete

Datos del gabinete

Respecto a la temperatura interna, el valor medio de 35°C se ha

convertido en el uso común en la industria.

La configuración de fabrica para las unidades de refrigeración es

35°C, es un valor medio entre la vida útil, capacidad de
enfriamiento y condensación.

De reducir la referencia de temperatura interna, tener el cuenta el

punto de rocío, ya que se puede generar condensación

Altas diferencias de temperatura pueden causar condensación en

los equipos luego de abrir la puerta del gabinete.

Unidad de negocios Industria | Climatización | Abril 2020 21

Consideraciones para el calculo térmico

Datos del gabinete

- Cantidad de gabinetes

- ¿Los gabinetes están unidos?

- ¿Existe alguna separación interna?

- Dimensiones de los gabinetes.

- ¿Qué espacios están libres para instalar un equipo de

climatización?

- Grado de protección y material del gabinete.

- Tipo de instalación del gabinete según IEC 60 890

Unidad de negocios Industria | Climatización | Abril 2020 22

Consideraciones para el calculo térmico

Datos de potencia y temperatura

- ¿Cuál es la potencia de consumo eléctrico (W) en cada
gabinete?

- ¿ Cuál es la potencia de disipación (W) de los equipos

instalados en el interior?

- ¿ Cuál es el registro de temperatura máxima y mínima en el

ambiente alrededor del gabinete?

- ¿ Cual es la temperatura deseada al interior del gabinete?

Unidad de negocios Industria | Climatización | Abril 2020 23

Consideraciones para el calculo térmico

Datos de las condiciones de la instalación

- ¿Cuáles son las condiciones a la cual esta expuesto el

sistema? Ejemplo: Humedad, agua, aire contaminado, vapores
corrosivos, polvo, brisa marina, melaza, polvo con residuos
metálicos.

- Indicar la altura de instalación (m.s.n.m.)

- ¿Existe la posibilidad del suministro de agua helada? Detallar

e indicar temperatura y flujo.

- Suministro eléctrico disponible. 220VAC, 380VAC, 440VAC, etc.

Unidad de negocios Industria | Climatización | Abril 2020 24

Datos para el calculo térmico

SI ¿Puedo mezclar atmósferas? NO

SI ¿Es T(a) menor a la T(i)? ¿Es T(a) menor a la T(i)?

NO NO SI
VENTILADOR
CON FILTRO INTERCAMBIADOR
AIRE / AIRE
SI ¿Existe torre de refrigeración?

¿La temperatura y caudal

NO
de agua son adecuados? NO REFRIGERADOR

SI

INTERCAMBIADOR
AGUA / AIRE

Unidad de negocios Industria | Climatización | Abril 2020 25
