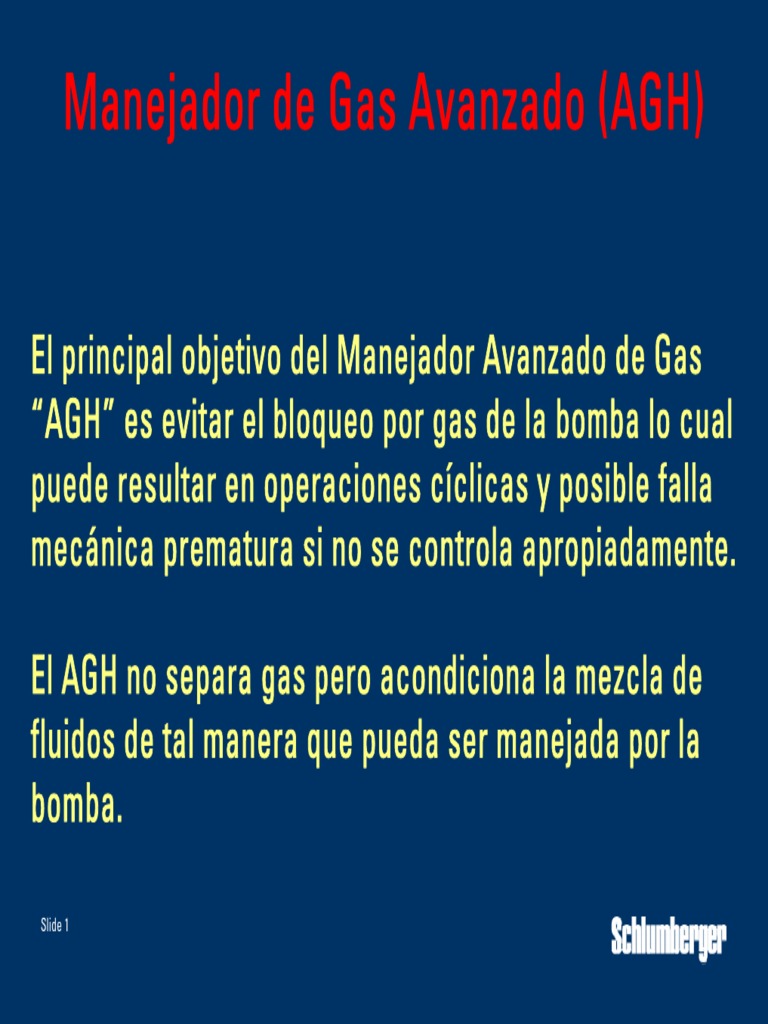

Manejador de Gas Avanzado (AGH)
El principal objetivo del Manejador Avanzado de Gas
“AGH” es evitar el bloqueo por gas de la bomba lo cual
puede resultar en operaciones cíclicas y posible falla
mecánica prematura si no se controla apropiadamente.
El AGH no separa gas pero acondiciona la mezcla de
fluidos de tal manera que pueda ser manejada por la
bomba.
Slide 1
Manejador de Gas Avanzado (AGH)
El AGH mejora la eficiencia total de muchos sistemas
de bombeo electrosumergible en comparación con
aquellos que emplean separador de gas solamente. En
muchos casos, el AGH permite producir con éxito pozos
que previamente no podían producir económica o
confiablemente con bombas electrosumergibles
empleando separadores de gas.
Slide 2
Rendimiento del AGH de REDA
Los resultados de las aplicaciones muestran que el AGH tiene operación
estable con menos arranques debido a paradas por baja carga (i.e. bloqueo
por gas). Esto mejora la produccion y la confiabilidad.
400 400
300 300
200 200
100
100
Average 1
U/L Shutdown Smooth Chart
per day No Shutdowns
Slide 3
Con Separador Rotativo Solamente Con AGH y Separador
Manejador de Gas Avanzado (AGH)
El AGH esta diseñado para mejorar la eficiencia total de
levantamiento de una instalación de bombeo
electrosumergible manteniendo una mayor relación
gas-líquido en la tuberia de producción. La mayor RGL
ayuda a reducir los requerimientos de potencia
hidraúlica para levantar los fluidos en un pozo
produciendo petróleo, agua y gas.
Slide 4
Pruebas Controladas del AGH de REDA con Fluidos
de Campo con Operación Estable Sostenida**
** No se ha establecido la capacidad máxima en ninguna serie
% de Gas Libre
por Volumen
Dentro del AGH
62
48
VAPOR X 100
VAPOR+LIQUID
400 540
Slide 5
SERIES AGH
Objetivos del Manejador de Gas Avanzado
ÊIncrementar la capacidad de la bomba
para producir gas sin presentar bloqueo
por gas.
ÊUtilizar el gas para mejorar la eficiencia
total de levantamiento.
Slide 6
Pruebas de Laborat. – Manejador de Gas Avanzado
DN1300 Estándar
30
Levantamiento, pies
25
0% Vapor
20 4% Vapor
15
10
5
0
Slide 7
0 500 1000 1500 2000 2500
Flujo, bpd
Pruebas de Laborat. – Manejador de Gas Avanzado
DN1300 con Manejador Avanzado de Gas
30
25
20
Altura, pies
0% Vapor
15
11% Vapor
10 Maximum
0
Slide 8 0 500 1000 1500 2000 2500
Flujo, bpd
Impulsor Estándar
Acumulación de gas
Slide 9
Impulsor AGH
La acumulación de gas
es eliminada con el AGH
Slide 10
Principio
Incrementar la capacidad de manejo de gas con pérdidas
mínimas:
Métodos:
ÊHomogeneizar la mezcla
ÊReducir el tamaño de la burbuja
ÊPoner el gas en solución
ÊAyudar al gas a moverse hacia la corriente principal
Slide 11
Aplicación del AGH
En general, un AGH debería ser considerado si existen las
siguientes condiciones a la entrada de la bomba:
Porcentaje de Gas Libre = 20 to 30% por volumen (o mayor)
Entrada VLR = 0.25 bbl/bbl (o mayor)
ADVANCED GAS HANDLER DATA
Model Outside Shaft Shaft Shaft HP Minimum Maximum
Diameter, Diameter, Area, HP Required Effective Effective
inches inches sq inch Limit Flow Rate Flow Rate
DN 5-21 4.00 0.6875 0.371 200 13 500 2100
GN 20-40 5.125 1.000 0.785 600 37.5 2000 4000
GN 40-80 5.125 1.000 0.785 600 45 4000 8000
Slide 12
SN 70-100 5.375 1.000 0.785 600 53 7000 10000
Aplicación del AGH
El AGH puede ser usado con
una entrada estándar o con Bomba Bomba
un separador de gas.
La selección dependerá de
AGH AGH
cuanto gas libre hay presente
a la entrada de la bomba a Standard
Entrada Separator
las condiciones de De Gas
producción o si hay una
empacadura previniendo la
producción del gas por el
espacio anular.
Slide 13
Aplicación del AGH
El AGH está disponible para las series 400, 540 y 538 con las
siguientes configuraciones:
ES FL-CT,
ES CR-CT,
ARZ FL-CT,
ARZ CR-CT.
Slide 14
