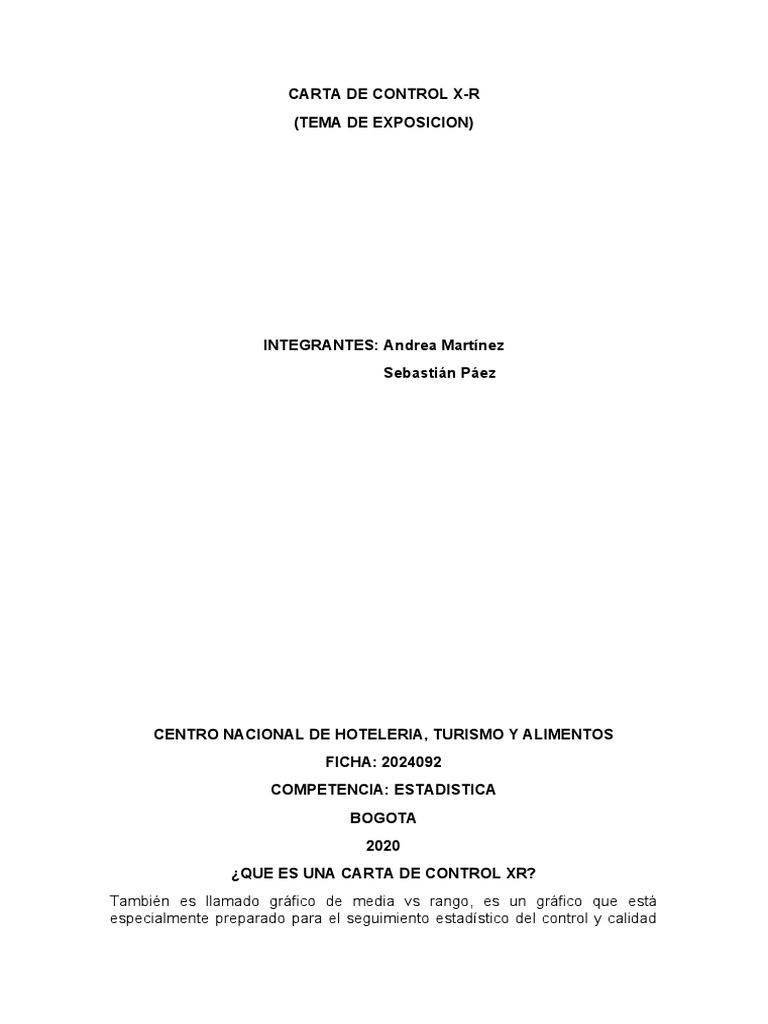

CARTA DE CONTROL X-R

(TEMA DE EXPOSICION)

INTEGRANTES: Andrea Martínez

Sebastián Páez

CENTRO NACIONAL DE HOTELERIA, TURISMO Y ALIMENTOS

FICHA: 2024092
COMPETENCIA: ESTADISTICA
BOGOTA
2020
¿QUE ES UNA CARTA DE CONTROL XR?
También es llamado gráfico de media vs rango, es un gráfico que está
especialmente preparado para el seguimiento estadístico del control y calidad
de piezas en múltiples sectores. Permiten detectar la variabilidad, consistencia,
control y mejora de un proceso productivo. (Tiene que ser algún proceso que
se pueda adaptar con números como el peso o la longitud de un objeto se
precisa trabajar con tres decimales)

El grafico de control tiene:

 LINEA CENTRAL: Es aquel que representa e promedio histórico de la

característica que se está controlando.

 LIMITES SUPERIOR E INFERIOR: Presentan los rangos máximos y

mínimos de variabilidad.

 SUBGRUPOS: Son un grupo de mediciones con algún criterio similar

obtenidas de un proceso. Se realizan agrupando los datos de manera
que haya máxima variabilidad entre subgrupo y mínima variabilidad
dentro de cada subgrupo.

 MEDIA: Es la sumatoria de todos los subgrupos, divididos entre el

número de muestras

 RANGO: Valor máximo menos el valor mínimo

La tendencia central y la variación de las muestras se determinan con el rango

y el promedio
Para el promedio (x) es la sumatoria de todos los datos dividido en el número
de datos que en este caso son 4 entonces se suman el dato uno dos tres... y se
divide por el número de datos en el caso de que sean más pues se suman y se
dividen según los datos que sean

¿CÓMO ELABORAR UN GRAFICO X-R?

Para elaborar un gráfico x-r se deben tener en cuenta diferentes pasos,
los cuales son

1. RECOLECCION DE DATOS
Se debe tener en cuenta que los datos deben ser de un mismo producto,
también deben ser recientes sobre el proceso que se quiere controlar y
que además sean tomados en diferentes días u horas. También se
puede con muestras simultáneas por ejemplo las muestras de cuatro
días seguidos, deben de ser datos lógicos que se puedan contar no
importa la cantidad de datos si no la coherencia de ellos por ejemplo no
puedo poner datos con demasiadas cifras más de cuatro o de tres
2. PROMEDIO
Para sacar el promedio se deben sumar los datos de cada subgrupo y
luego dividirlo entre el número de datos (n).
La fórmula que se presentara a continuación, debe ser utilizada para
cada uno de los subgrupos:
Suma de X1+X2+X3+Xn / n
(Que en nuestro caso sería nuestro primer sub grupo 1,89 1,87 1,63
1,69 y se divide entre cuatro que son los días de muestra o las
muestras en si y nuestro resultado seria 1.77 para nuestro primer sub
grupo hacemos lo mismo con los otros sub grupos)

3. RANGO
Es el valor mayor del subgrupo menos el valor menor y se determina
para cada uno de los subgrupos con la siguiente formula
R= X valor mayor – X valor menor
Que en nuestro caso sería el primer sub grupo que son: 1,89 1,87
1,63 1,69 nuestro valor mayor es 1,89 menos el valor menor que
es 1,63 y da igual nuestro rango que es 0.26 hacer lo mismo para los
demás sub grupos

4. PROMEDIO GLOBAL
Es la sumatoria de los valores medios y se divide entre el número de
subgrupos (k)
Suma X1+X2+X3+…Xn / k
En nuestro caso sería la sumatoria de nuestros cinco resultados de cada
sub grupo del promedio que son 1.77 1.64 1.65 1.61 1.5 y se divide
por 5 ya que son cinco sub grupos y nuestro total es 1.5
5. VALOR MEDIO DEL RANGO
Es la sumatoria del rango de cada uno de los subgrupos dividido entre el
número de subgrupos (k)
Suma R1+R2+R3+….Rn / k
Seria sumar el total de las cantidades entre el mayor y el menor de Cada
sub grupo y sumar los resultados y luego dividirlos en 5 en nuestro caso
seria 0.26 0.28 0.73 0.28 0.58 el resultado de la sumatoria lo dividimos
por el número de sub grupo que son 5 y nos da el resultado final que
sería 0.43

6. LIMITES DE CONTROL
 Para calcular los límites de control se utilizan los datos de la siguiente
tabla
(la tabla siempre se utiliza para sacar los limites centrales superior e
inferior es una formula ya establecida como vemos nosotros la
utilizaremos a2 y d4 que son los valores establecidos para realizar el
procedimiento)

GRAFICA X

 Linea central (LC)= X^1

 Limite control superior (LCS)= X^1+ A2R^1
 Limite control inferior (LCI)= X^1- A2R^1

Utilizando los datos anteriores se construye la siguiente gráfica:

GRAFICA DE R’
 Línea central (LC)= R
 Limite control superior (LCS)=D4R^1
 Limite control inferior (LCI)= D3R^1

Utilizando los datos anteriores se construye la siguiente gráfica:

 EJEMPLO

BIBLIOGRAFIAS

 https://es.slideshare.net.mobile/jjonsan/graficas-de-control-xr-16350634

 https://www.measurecontro.com/que-es-un-grafico-xr-¿como-
interpretarlo/

ejemplo: trabajaremos con pesos de dulce de coco para mirar que

varianza ay entre unos y otros
Subgrupo 1 2 3 4 - Rango
X media
1 1,89 1,87 1,63 1,69 1.77 0.26

2 1,75 1,62 1,74 1,47 1.64 0.28

3 1,23 1,78 1,96 1,63 1.65 0.73

4 1,56 1,84 1,47 1,58 1.61 0.28

5 1,46 1,20 1,56 1,78 1.5 0.58

Total media: 1.5 0.43

Grafica de la media

Lcs = sumatoria de media + A2 (dado por una tabla LIMITES DE CONTROL)

+ rango
1.5+0.729 (0.43) = 1.813
LIMITE CENTRAL SUPERIOR = 1.813
LIMITE CENTRAL = 1.5
LIMITE CENTRAL INFERIOR = RESTA DE LA MEDIA CON A2 + RANGO
1.5-0.729 (0.43)= 1.186

GRAFICA RANGO
LIMITE CENTRAL SUPERIOR = D4 *RANGO
2.2822 (0.43) = 0.981
LIMITE CENTRAL = RANGO
LC= 0.43
LIMITE CENTRAL INFERIOR
D3 * RANGO
0 (0.43) = 0
 Como podemos observar en la gráfica aparecen valores que hemos
venido obtenido mediante los limites centrales, superior y inferior para las
dos tablas los datos con que se llenó la gráfica x se obtuvieron mediante la
suma y división entre los subgrupos que dieron como resultado los valores
allí puestos a continuación veremos la tabla
-
X media
1.77
1.64
1.65
1.61
 1.5
Y lo mismo para la gráfica r (rango) los valores allí puestos surgieron de la
tabla de rango
Rango

0.26

0.28

0.73

0.28

0.58

Como podemos observar en nuestra grafica los puntos de

comportamiento no traspasan los límites si vemos una varianza que nos
indican que están dentro de lo aceptable por que están dentro de los
límites correspondientes.
