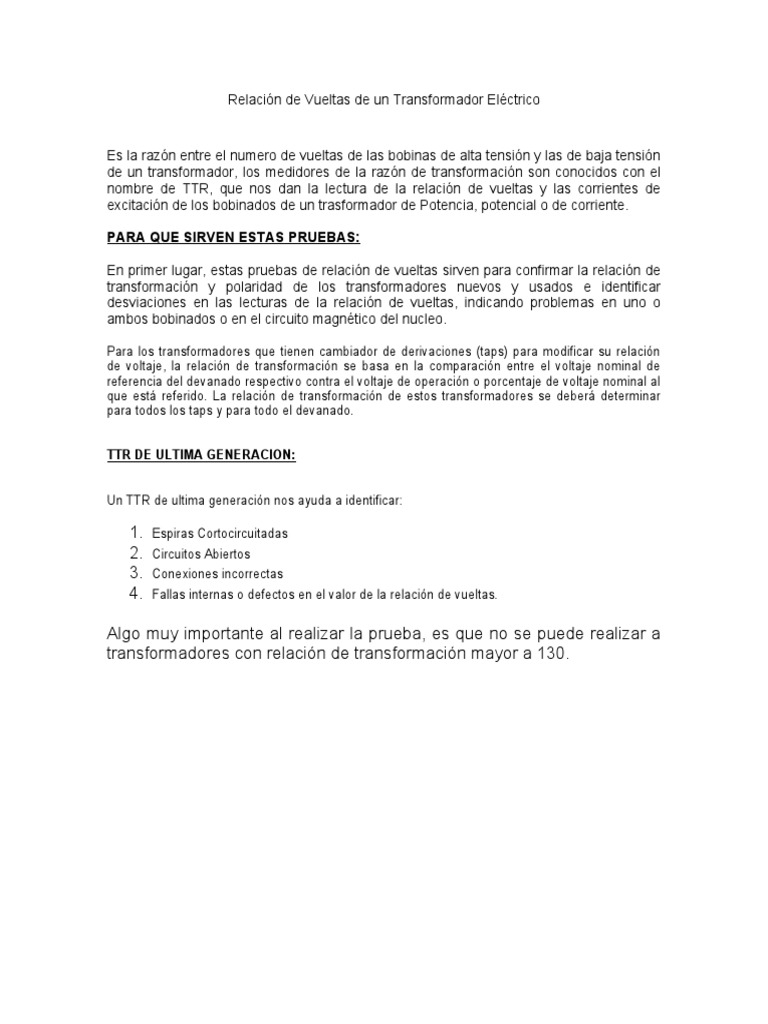

Relación de Vueltas de un Transformador Eléctrico

Es la razón entre el numero de vueltas de las bobinas de alta tensión y las de baja tensión
de un transformador, los medidores de la razón de transformación son conocidos con el
nombre de TTR, que nos dan la lectura de la relación de vueltas y las corrientes de
excitación de los bobinados de un trasformador de Potencia, potencial o de corriente.

PARA QUE SIRVEN ESTAS PRUEBAS:

En primer lugar, estas pruebas de relación de vueltas sirven para confirmar la relación de
transformación y polaridad de los transformadores nuevos y usados e identificar
desviaciones en las lecturas de la relación de vueltas, indicando problemas en uno o
ambos bobinados o en el circuito magnético del nucleo.

Para los transformadores que tienen cambiador de derivaciones (taps) para modificar su relación
de voltaje, la relación de transformación se basa en la comparación entre el voltaje nominal de
referencia del devanado respectivo contra el voltaje de operación o porcentaje de voltaje nominal al
que está referido. La relación de transformación de estos transformadores se deberá determinar
para todos los taps y para todo el devanado.

TTR DE ULTIMA GENERACION:

Un TTR de ultima generación nos ayuda a identificar:

1. Espiras Cortocircuitadas
2. Circuitos Abiertos
3. Conexiones incorrectas
4. Fallas internas o defectos en el valor de la relación de vueltas.

Algo muy importante al realizar la prueba, es que no se puede realizar a

transformadores con relación de transformación mayor a 130.
Se adjunta la imagen de un TTR trifásico.
