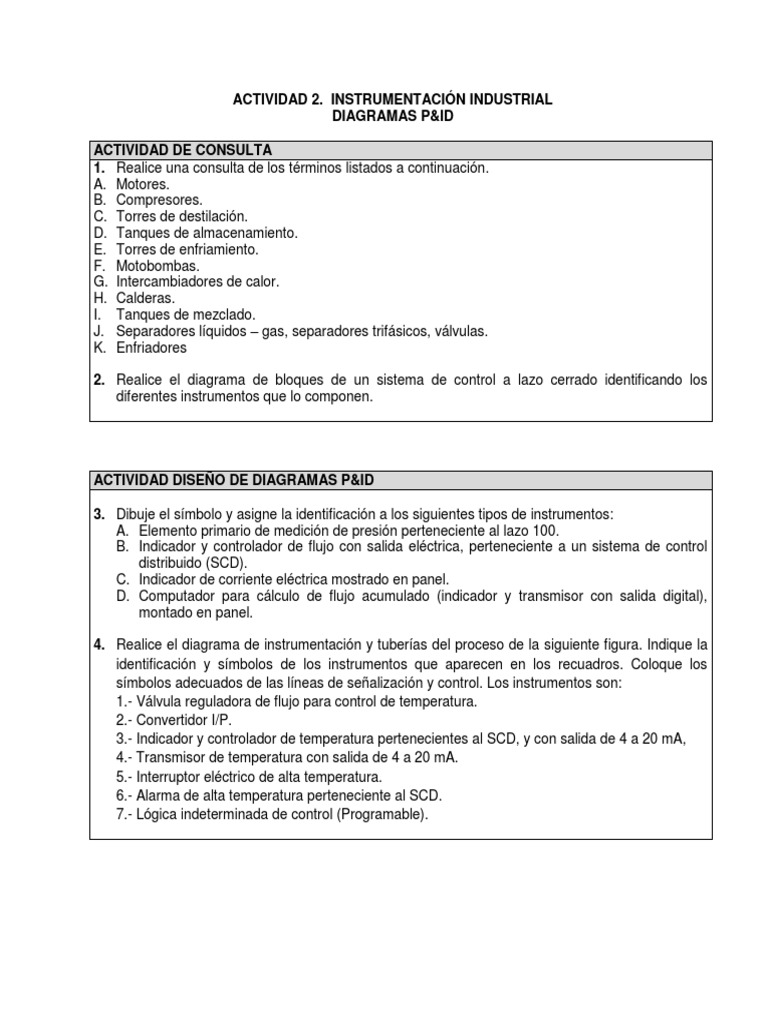

ACTIVIDAD 2.

INSTRUMENTACIÓN INDUSTRIAL
DIAGRAMAS P&ID

ACTIVIDAD DE CONSULTA
1. Realice una consulta de los términos listados a continuación.
A. Motores.
B. Compresores.
C. Torres de destilación.
D. Tanques de almacenamiento.
E. Torres de enfriamiento.
F. Motobombas.
G. Intercambiadores de calor.
H. Calderas.
I. Tanques de mezclado.
J. Separadores líquidos – gas, separadores trifásicos, válvulas.
K. Enfriadores

2. Realice el diagrama de bloques de un sistema de control a lazo cerrado identificando los


diferentes instrumentos que lo componen.

ACTIVIDAD DISEÑO DE DIAGRAMAS P&ID

3. Dibuje el símbolo y asigne la identificación a los siguientes tipos de instrumentos:


A. Elemento primario de medición de presión perteneciente al lazo 100.
B. Indicador y controlador de flujo con salida eléctrica, perteneciente a un sistema de control
distribuido (SCD).
C. Indicador de corriente eléctrica mostrado en panel.
D. Computador para cálculo de flujo acumulado (indicador y transmisor con salida digital),
montado en panel.

4. Realice el diagrama de instrumentación y tuberías del proceso de la siguiente figura. Indique la


identificación y símbolos de los instrumentos que aparecen en los recuadros. Coloque los
símbolos adecuados de las líneas de señalización y control. Los instrumentos son:
1.- Válvula reguladora de flujo para control de temperatura.
2.- Convertidor I/P.
3.- Indicador y controlador de temperatura pertenecientes al SCD, y con salida de 4 a 20 mA,
4.- Transmisor de temperatura con salida de 4 a 20 mA.
5.- Interruptor eléctrico de alta temperatura.
6.- Alarma de alta temperatura perteneciente al SCD.
7.- Lógica indeterminada de control (Programable).

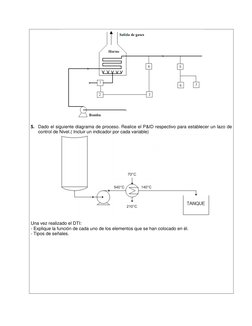

5. Dado el siguiente diagrama de proceso. Realice el P&ID respectivo para establecer un lazo de
control de Nivel.( Incluir un indicador por cada variable)

Una vez realizado el DTI:


- Explique la función de cada uno de los elementos que se han colocado en él.
- Tipos de señales.

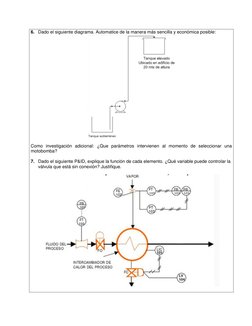

6. Dado el siguiente diagrama. Automatice de la manera más sencilla y económica posible:

Como investigación adicional: ¿Que parámetros intervienen al momento de seleccionar una


motobomba?

7. Dado el siguiente P&ID, explique la función de cada elemento. ¿Qué variable puede controlar la
válvula que está sin conexión? Justifique.

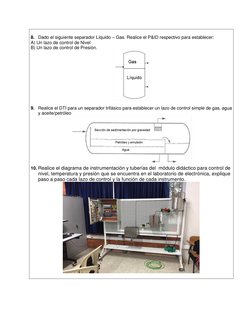

8. Dado el siguiente separador Líquido – Gas. Realice el P&ID respectivo para establecer:
A) Un lazo de control de Nivel
B) Un lazo de control de Presión.

9. Realice el DTI para un separador trifásico para establecer un lazo de control simple de gas, agua
y aceite/petróleo

10. Realice el diagrama de instrumentación y tuberías del módulo didáctico para control de
nivel, temperatura y presión que se encuentra en el laboratorio de electrónica, explique
paso a paso cada lazo de control y la función de cada instrumento.
