UNIVERSIDAD TECNOLOGICA DE PANAMA

FACULTAD DE MECANICA
CURSO: CIENCIA DE LOS MATERIALES I

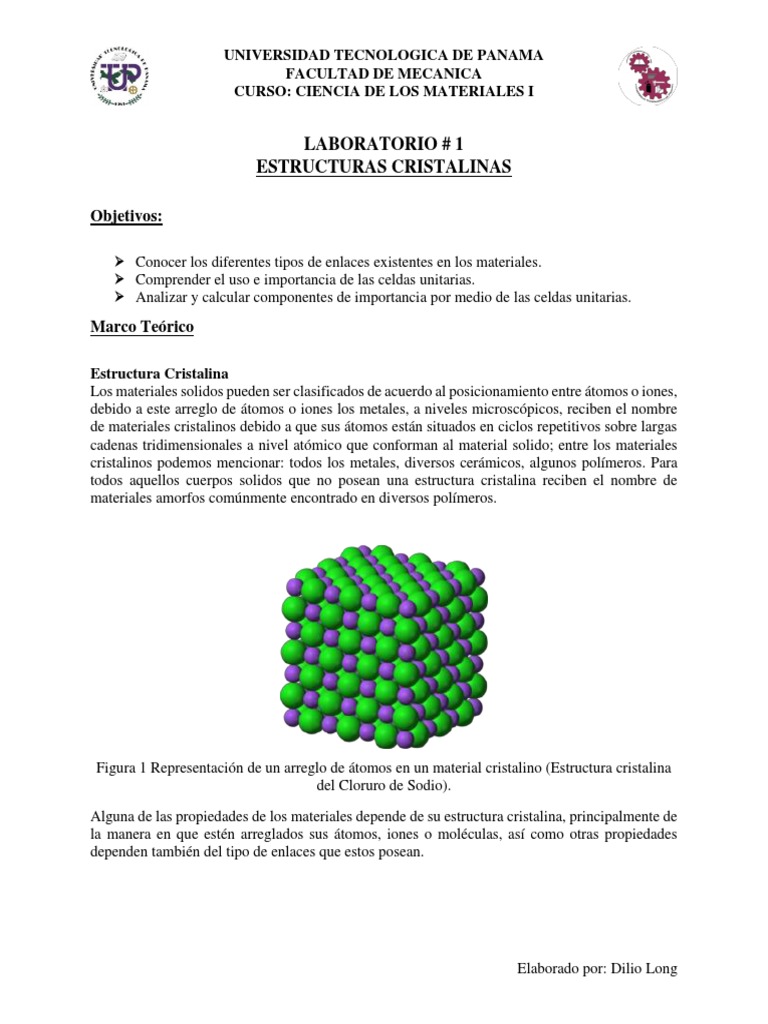

LABORATORIO # 1
ESTRUCTURAS CRISTALINAS

Objetivos:

 Conocer los diferentes tipos de enlaces existentes en los materiales.

 Comprender el uso e importancia de las celdas unitarias.
 Analizar y calcular componentes de importancia por medio de las celdas unitarias.
Marco Teórico

Estructura Cristalina
Los materiales solidos pueden ser clasificados de acuerdo al posicionamiento entre átomos o iones,
debido a este arreglo de átomos o iones los metales, a niveles microscópicos, reciben el nombre
de materiales cristalinos debido a que sus átomos están situados en ciclos repetitivos sobre largas
cadenas tridimensionales a nivel atómico que conforman al material solido; entre los materiales
cristalinos podemos mencionar: todos los metales, diversos cerámicos, algunos polímeros. Para
todos aquellos cuerpos solidos que no posean una estructura cristalina reciben el nombre de
materiales amorfos comúnmente encontrado en diversos polímeros.

Figura 1 Representación de un arreglo de átomos en un material cristalino (Estructura cristalina

del Cloruro de Sodio).
Alguna de las propiedades de los materiales depende de su estructura cristalina, principalmente de
la manera en que estén arreglados sus átomos, iones o moléculas, así como otras propiedades
dependen también del tipo de enlaces que estos posean.

Elaborado por: Dilio Long

 UNIVERSIDAD TECNOLOGICA DE PANAMA
FACULTAD DE MECANICA
CURSO: CIENCIA DE LOS MATERIALES I

Celda Unitaria
El objetivo es desarrollar una notación para modelar solidos cristalinos que comuniquen de manera
sencilla y por completo como se arreglan los átomos en el espacio. Esto se logra eligiendo la unidad
de repetición sencilla que, cuando se duplica y traslada, reproduce toda la estructura cristalina.

Figura 2 Representación de una celda unitaria dentro de un arreglo atómico en un material

cristalino.
Para mantener el orden en la manera como se analizan los sistemas cristalinos, estos poseen reglas
de medición conocidas como: parámetros de red y ángulos interaxiales. Los parámetros de red son
la longitud o dimensiones axiales de la celda unitaria, comúnmente se da en unidades de angstroms
o nanómetros; los ángulos interaxiales ayudan a definir por completo la estructura cristalina.

Figura 3 Representación de los parámetros de red y los ángulos interaxiales 𝛼, 𝛽, 𝛾.

Cada celda unitaria contiene un número específico de puntos de red. Cuando se cuenta el número
de puntos de red que pertenecen a cada celda unitaria, se debe reconocer que, al igual que los
átomos, los puntos de red pueden estar compartidos por más de una celda unitaria. Un punto de
red en una esquina de una celda unitaria esta compartido por siete celdas unitarias adyacentes (por
tanto un total de ocho celdas); solo un octavo de cada esquina pertenece a una celda en particular.
Por lo tanto el número de átomos, sumando las aristas de una estructura cubica simple (CS sus
siglas en inglés) obtenemos un total de 1 átomo por celda unitaria.
Cantidad de átomos por celda unitaria
Dentro de cada celda unitaria existe una cantidad finita de átomos.
Analicemos el caso de una estructura cristalina CS (cubica simple).

Elaborado por: Dilio Long

 UNIVERSIDAD TECNOLOGICA DE PANAMA
FACULTAD DE MECANICA
CURSO: CIENCIA DE LOS MATERIALES I

Figura 4. Estructura cristalina cubica simple

Figura 5. Manera en que se segmenta un átomo ubicado en el vértice de la estructura cubica

simple en otras celdas unitarias.
Analizándolo de esta manera, el átomo del vértice está siendo compartido por 8 celdas unitarias
vecinas, por lo tanto este átomo se divide en 1/8 partes equitativas, lo cual nos deja con 1/8 de
átomo por arista en nuestra celda unitaria, y si lo analizamos obtenemos que:
1 𝑎𝑡𝑜𝑚𝑜
[ ] ∗ 8 [𝑎𝑟𝑖𝑠𝑡𝑎𝑠] = 1 𝑎𝑡𝑜𝑚𝑜
8 𝑎𝑟𝑖𝑠𝑡𝑎
Se realiza un proceso similar para las estructuras cristalinas BCC, FCC, HS y HC.
Numero de coordinación.
Indica la cantidad de átomos que se encuentran en contacto entre si.
Si analizamos las estructuras obtendremos que:
CS = 6

Elaborado por: Dilio Long

 UNIVERSIDAD TECNOLOGICA DE PANAMA
FACULTAD DE MECANICA
CURSO: CIENCIA DE LOS MATERIALES I

BCC = 8
FCC = 12
HC = 12
Sistemas cristalinos
No todos los materiales poseen la misma estructura cristalina, esto implica que pueden poseer:
diferente espaciado entre átomos y diferentes ángulos interaxiales.

Figura 6 clasificación de los 7 sistemas cristalinos.

Elaborado por: Dilio Long

 UNIVERSIDAD TECNOLOGICA DE PANAMA
FACULTAD DE MECANICA
CURSO: CIENCIA DE LOS MATERIALES I

Figura 7: sistema de 14 redes de Bravais.

Figura 8 Estructuras cristalinas en algunos metales

Direcciones en cuerpos cristalinos

Cuando se trabaja con materiales cristalinos se ve la necesidad de localizar puntos o planos

específicos dentro de la celda unitaria, para ello se utiliza el sistema de coordenadas de mano

Elaborado por: Dilio Long

 UNIVERSIDAD TECNOLOGICA DE PANAMA
FACULTAD DE MECANICA
CURSO: CIENCIA DE LOS MATERIALES I

derecha (x, y, z) en conjunto con una dotación de 3 a 4 números denotados como los índices de
Miller

Figura 9 Celda unitaria con puntos específicos colocados en diferentes partes de la misma
Para poder entender mejor como determinar los índices de Miller se tienen los siguientes pasos a
seguir:
1. Utilizando un sistema de coordenadas orto normal, determine las coordenadas de dos
puntos que se encuentran en la dirección.
2. Reste las coordenadas del punto de la “cola” de las coordenadas del punto de la “cabeza”
para obtener el número de parámetros de red recorridos en la dirección de cada eje del
sistema coordenado.
3. Elimine las fracciones y/o reduzca los resultados obtenidos de la resta a los enteros más
bajos.
4. Encierre entre corchetes [ ] los números. Si se produce un signo negativo, represente el
signo negativo con una barra sobre el número.
Para los sistemas cristalinos hexagonales se hace uso de 4 ejes o también denominado Miller-
Bravais.

Elaborado por: Dilio Long

 UNIVERSIDAD TECNOLOGICA DE PANAMA
FACULTAD DE MECANICA
CURSO: CIENCIA DE LOS MATERIALES I

Figura 10 Esquema del sistema de 4 coordenadas de Miller-Bravais, donde 𝑎1 , 𝑎2 𝑦 𝑎3

pertenecen a un mismo plano separados por 120° entre sí. El eje z es perpendicular al plano con
los 3 ejes mencionados anteriormente.
El eje de 3 coordenadas posee una relación con el eje de 4 coordenadas, esta relación se expresa
por medio de las siguientes formulas:
[𝑢′ 𝑣 ′ 𝑤 ′ ] → [𝑢𝑣𝑡𝑤]
Donde:
1
𝑢= (2𝑢′ − 𝑣 ′ )
3
1
𝑣 = (2𝑣 ′ − 𝑢′ )
3
𝑡 = −(𝑢 + 𝑣)
𝑤 = 𝑤′

Planos en cuerpos cristalinos

Los planos de átomos en un cristal tienen gran importancia en particular. Por ejemplo, los metales
se deforman a lo largo de los planos de los átomos en los que están lo más compactamente posible.
La energía superficial de las distintas caras de un cristal depende de los planos cristalográficos
particulares. Esto se vuelve importante en el crecimiento de los cristales.
Se utilizan los índices de Miller como notación abreviada para identificar estos planos importantes,
como se describe en el siguiente procedimiento:

Elaborado por: Dilio Long

 UNIVERSIDAD TECNOLOGICA DE PANAMA
FACULTAD DE MECANICA
CURSO: CIENCIA DE LOS MATERIALES I

1. Identifique los puntos en los que el plano interseca las coordenadas x, y, z en términos del
número de parámetros de red. Si el plano pasa a través del origen, debe moverse el origen
del sistema coordenado
2. Tome los recíprocos de estas intersecciones
3. Elimine fracciones pero no reduzca los enteros más abajo.
4. Encierre paréntesis () los números resultantes. De nuevo, debe escribir los números
negativos con una barra sobre el número.
Factor de empaquetamiento
Es la suma del volumen ocupado por los átomos dentro de la celda unitaria y presenta la siguiente
formula:
𝑣𝑜𝑙𝑢𝑚𝑒𝑛 𝑑𝑒 𝑙𝑜𝑠 𝑎𝑡𝑜𝑚𝑜𝑠
𝐹. 𝐸. =
𝑣𝑜𝑙𝑢𝑚𝑒𝑛 𝑑𝑒 𝑙𝑎 𝑐𝑒𝑙𝑑𝑎 𝑢𝑛𝑖𝑡𝑎𝑟𝑖𝑎
Densidad planar
La densidad planar consta en determinar la densidad de los átomos segmentados por un plano
dado, para ello se utiliza siguiente formula:
𝑎𝑡𝑜𝑚𝑜𝑠 𝑝𝑜𝑟 𝑐𝑎𝑟𝑎
𝜌𝑝𝑙𝑎𝑛𝑎𝑟 =
𝑎𝑟𝑒𝑎 𝑑𝑒𝑙 𝑝𝑙𝑎𝑛𝑜
Densidad atómica lineal
La densidad atómica no es más que determinar la densidad de los átomos segmentados por una
dirección en la celda o celdas unitarias.
𝑛𝑢𝑚𝑒𝑟𝑜 𝑑𝑒 𝑎𝑡𝑜𝑚𝑜𝑠 𝑎𝑡𝑟𝑎𝑣𝑒𝑠𝑎𝑑𝑜𝑠 𝑝𝑜𝑟 𝑙𝑎 𝑑𝑖𝑟𝑒𝑐𝑐𝑖𝑜𝑛
𝜌𝑙𝑖𝑛𝑒𝑎𝑙 =
𝑙𝑜𝑛𝑔𝑖𝑡𝑢𝑑 𝑑𝑒 𝑙𝑎 𝑑𝑖𝑟𝑒𝑐𝑐𝑖𝑜𝑛

Problemas

1. Determine, por medio de procedimiento matemático, el factor de empaquetamiento para

las siguientes estructuras: CS, BCC, FCC, HS y HC.
2. Determine la densidad de los elementos asignados por el instructor en el laboratorio por
medio de la celda unitaria.
3. Calcule el porcentaje de cambio de volumen de una estructura de hierro al sufrir un cambio
de alotropía esta de FCC al pasar a una BCC, ¿Este disminuye o aumenta? sustente su
respuesta.
4. Haga el diagrama para un plano que corta una celda unitaria en [1,1/2,0].
5. Para una estructura CS, determine la densidad planar para los planos (010) y (020)
6. Para una estructura BCC, determine la densidad planar para el plano (110)
7. Calcule el radio de los átomos de Vanadio conociendo que esta posee una estructura
cristalina BCC, densidad: 5.96 𝑔/𝑐𝑚3 y un peso molar de: 50.9 𝑔/𝑚𝑜𝑙.
8. Calcule la densidad lineal para una celda cristalina de Aluminio puro con las direcciones
[221], [100], [111].

Elaborado por: Dilio Long

 UNIVERSIDAD TECNOLOGICA DE PANAMA
FACULTAD DE MECANICA
CURSO: CIENCIA DE LOS MATERIALES I

9. Determine los índices de Miller en un plano cubico que intersecciona con las coordenadas
de posición (1,1/4,0), (1,1,1/2), (3/4,1,1/4) y también con sus ejes de coordenadas.
Investigación

1. Para las celdas unitarias BCC, FCC y HCP mencione 3 elemento por cada estructura
cristalina y mencione algunas de sus propiedades mecánicas que resalten de este
2. Para la celda unitaria CS mencione 1 elemento y mencione alguna de sus propiedades
mecánicas o químicas que resalten de este.
3. Mencione 6 elementos con alotropía, incluya las estructuras en las que cambia y a qué
condiciones ocurre este cambio en su estructura cristalina
Desarrolle
1. Utilizando el Software mencionado por el profesor y la librería de materiales que se le va
a brindar. Confeccione los planos de deslizamiento para las estructuras dadas.
Referencias Bibliograficas.

[1]
[2]
[3]

[1] W. D. Callister Jr, Materials Science and Engineering - An Introduction (5th ed.), vol. 47,
no. 1. 2000.
[2] D. R. Askeland and W. J. Wright, “Ciencia e ingeniería de los materiales, 6ta Edición -
Donald R. Askeland.” p. 953, 2012.
[3] W. Smith and H. Javad, Fundamentos de la Ciencia e Ingenieria de materiales, 4th ed.
McGrawHill, 2006.

Elaborado por: Dilio Long
