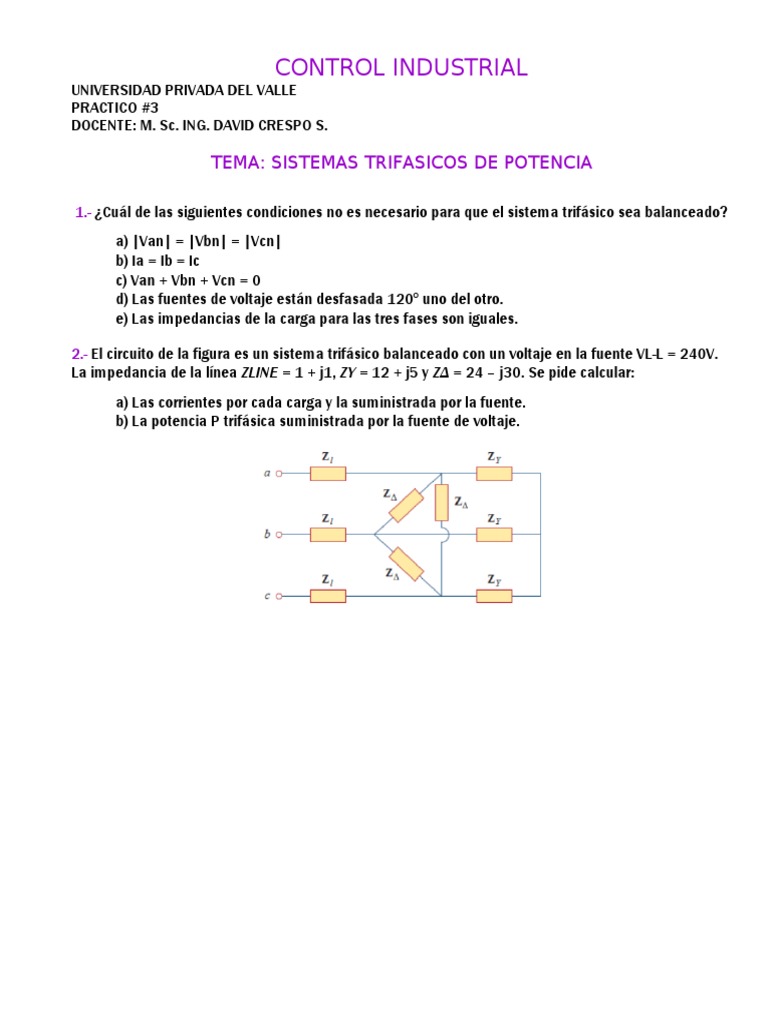

CONTROL INDUSTRIAL

UNIVERSIDAD PRIVADA DEL VALLE

PRACTICO #3
DOCENTE: M. Sc. ING. DAVID CRESPO S.

TEMA: SISTEMAS TRIFASICOS DE POTENCIA

1.- ¿Cuál de las siguientes condiciones no es necesario para que el sistema trifásico sea balanceado?
a) |Van| = |Vbn| = |Vcn|
b) Ia = Ib = Ic
c) Van + Vbn + Vcn = 0
d) Las fuentes de voltaje están desfasada 120º uno del otro.
e) Las impedancias de la carga para las tres fases son iguales.

2.- El circuito de la figura es un sistema trifásico balanceado con un voltaje en la fuente VL-L = 240V.
La impedancia de la línea ZLINE = 1 + j1, ZY = 12 + j5 y ZΔ = 24 – j30. Se pide calcular:
a) Las corrientes por cada carga y la suministrada por la fuente.
b) La potencia P trifásica suministrada por la fuente de voltaje.
 3.- Sea un sistema trifásico con carga desbalanceada conectada en estrella con los siguientes
valores: Za = 100 + j50, Zb = -j20 y Zc = 50 – j30. La tensión de fase es de 220 Vrms. La línea de
transmisión tiene una longitud de 3Km con una impedancia característica de Zo = (0,2 + j0,3) [Ω/Km].
Calcular:
a) Las tensiones de fase y de línea a línea en las terminales de la fuente.
b) La potencia activa total que entrega la fuente trifásica.
c) La potencia aparente que entrega la fuente.
 4.- El circuito trifásico de la Figura se encuentra alimentado por un sistema trifásico de tensiones
equilibrado y de secuencia directa de 380 V. Sabiendo que Z = 10∟36.87° y tomando a 𝑈̅𝑅𝑁 como
voltaje de referencia, se pide calcular las corrientes de la red bajo las siguientes condiciones:
a) K1 y K2 cerrados.
b) K1 abierto y K2 cerrado.
c) K1 cerrado y K2 abierto.
d) K1 y K2 abiertos.
5.- Con un grupo generador trifásico de tensión eficaz 380 V línea a línea se desea alimentar una
carga formada por:
 3 motores trifásicos exactamente iguales de las siguientes características: 75 HP, 380 V de
tensión nominal de alimentación, y factor de potencia 0,8 inductivo.
 Una carga resistiva formada por 150 resistencias de 100 W cada una, conectadas a la red
trifásica de una forma totalmente simétrica en estrella bajo una tensión de 220 Vef.
La conexión del generador a la carga se realiza mediante una línea trifásica aérea a 380 Vrms que
presenta una impedancia por fase de 0,01+0,1j Ω. Se pide:
a) Trazar un esquema del sistema trifásico que se quiere realizar conectando correctamente
todos los elementos.
b) Calcular la potencia consumida por la línea y determinar la potencia necesaria que debe
suministrar el generador.
c) Calcular la batería de condensadores conectada en triángulo necesaria para aumentar el
factor de potencia de la carga a 0,95.
d) Una vez instalada la batería de condensadores determinada en el apartado anterior, volver a
realizar los cálculos del apartado b.
6.- Tres conductores, cada uno con una impedancia de 1 + j, se utilizan para alimentar dos cargas
trifásicas, conectadas en paralelo. El extremo inicial de los conductores se conecta a una fuente
trifásica equilibrada de tensión 400 VL –L y f = 50Hz. Una de las cargas está conectada en triangulo,
con una impedancia de Z1 = 32 + j24. La segunda está conectada en estrella, formada por
condensadores de valor C2, tal que el conjunto de las dos cargas presenta un factor de potencia
fp = 1.
a) Calcular el valor de C2 por fase.
b) Calcular el valor de las tensiones por fase de las cargas y las corrientes que entregan las
fuentes.
c) Calcular la potencias activa, reactiva y aparente consumida por la carga Z1 y la entregada
por la fuente trifásica.
7.- En el sistema trifásico equilibrado de secuencia directa indicado en la figura, las lecturas de los
aparatos de medida son respectivamente V1 = 2kV, V2 = 1.8 kV, A = 40ª y W = 40kW. Determinar:
a) El factor de potencia de la carga e impedancia de la carga si está conectada en triángulo.
b) Reactancia X de la línea.
c) Capacidad por fase de la batería de condensadores, en triángulo que con conectada en
paralelo con la carga haga que el conjunto carga – condensadores tenga un factor de potencia igual a
1
d) Lectura de los aparatos de medida después de colocar la batería de condensadores si se
mantiene el valor V1 de la fuente.
8.- Dado el sistema trifásico mostrado en la figura se pide:
a) Obtener los valores ILC y VBC tomando como referencia VA=220V∟0°
b) Calcular la potencia activa, reactiva y aparente, el factor de potencia en ambas cargas.
c) Calcular el factor de potencia de toda la instalación.
9.- Se tiene un sistema trifásico desequilibrado con carga conectada en estrella a tres hilos, donde
Z1 = 10∟0°, Z2 = 5∟30° y Z3 = 15∟-20°. La fuente de alimentación es simétrica, equilibrada y de
secuencia directa, donde el voltaje VAB = 380∟0°. Se pide calcular:
a) Las corrientes que suministran las fuentes de alimentación.
b) El voltaje de desplazamiento del neutro.
c) La potencia aparente entregada por cada fuente y la total y el factor de potencia total del
sistema.
d) Dibujar el diagrama fasorial de las corrientes y voltajes involucradas en el sistema.
