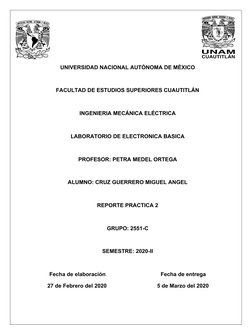

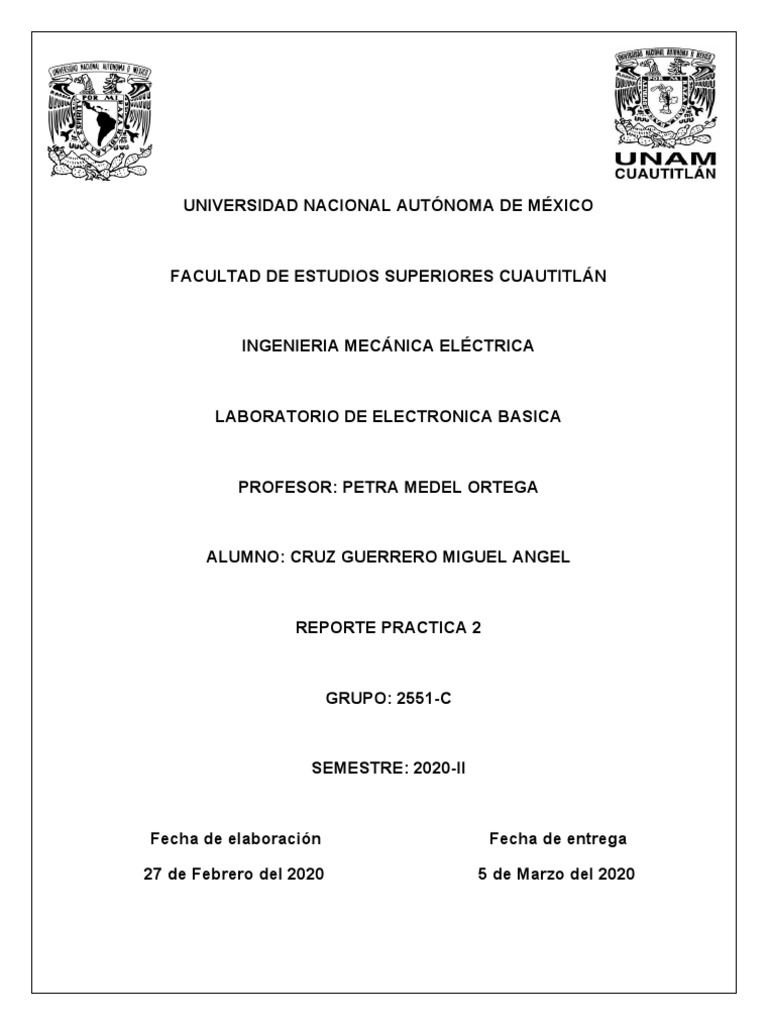

UNIVERSIDAD NACIONAL AUTÓNOMA DE MÉXICO
FACULTAD DE ESTUDIOS SUPERIORES CUAUTITLÁN
INGENIERIA MECÁNICA ELÉCTRICA
LABORATORIO DE ELECTRONICA BASICA
PROFESOR: PETRA MEDEL ORTEGA
ALUMNO: CRUZ GUERRERO MIGUEL ANGEL
REPORTE PRACTICA 2
GRUPO: 2551-C
SEMESTRE: 2020-II
Fecha de elaboración Fecha de entrega
27 de Febrero del 2020 5 de Marzo del 2020

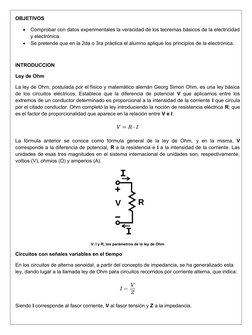

OBJETIVOS
Comprobar con datos experimentales la veracidad de los teoremas básicos de la electricidad
y electrónica.
Se pretende que en la 2da o 3ra práctica el alumno aplique los principios de la electrónica.
INTRODUCCION
Ley de Ohm
La ley de Ohm, postulada por el físico y matemático alemán Georg Simon Ohm, es una ley básica
de los circuitos eléctricos. Establece que la diferencia de potencial V que aplicamos entre los
extremos de un conductor determinado es proporcional a la intensidad de la corriente I que circula
por el citado conductor. Ohm completó la ley introduciendo la noción de resistencia eléctrica R; que
es el factor de proporcionalidad que aparece en la relación entre V e I:
La fórmula anterior se conoce como fórmula general de la ley de Ohm, y en la misma, V
corresponde a la diferencia de potencial, R a la resistencia e I a la intensidad de la corriente. Las
unidades de esas tres magnitudes en el sistema internacional de unidades son, respectivamente,
voltios (V), ohmios (Ω) y amperios (A).
V, I y R, los parámetros de la ley de Ohm
Circuitos con señales variables en el tiempo
En los circuitos de alterna senoidal, a partir del concepto de impedancia, se ha generalizado esta
ley, dando lugar a la llamada ley de Ohm para circuitos recorridos por corriente alterna, que indica:
Siendo I corresponde al fasor corriente, V al fasor tensión y Z a la impedancia.

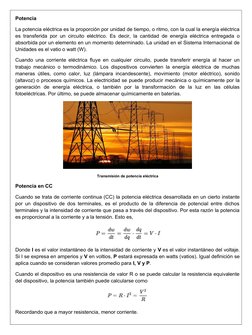

Potencia
La potencia eléctrica es la proporción por unidad de tiempo, o ritmo, con la cual la energía eléctrica
es transferida por un circuito eléctrico. Es decir, la cantidad de energía eléctrica entregada o
absorbida por un elemento en un momento determinado. La unidad en el Sistema Internacional de
Unidades es el vatio o watt (W).
Cuando una corriente eléctrica fluye en cualquier circuito, puede transferir energía al hacer un
trabajo mecánico o termodinámico. Los dispositivos convierten la energía eléctrica de muchas
maneras útiles, como calor, luz (lámpara incandescente), movimiento (motor eléctrico), sonido
(altavoz) o procesos químicos. La electricidad se puede producir mecánica o químicamente por la
generación de energía eléctrica, o también por la transformación de la luz en las células
fotoeléctricas. Por último, se puede almacenar químicamente en baterías.
Transmisión de potencia eléctrica
Potencia en CC
Cuando se trata de corriente continua (CC) la potencia eléctrica desarrollada en un cierto instante
por un dispositivo de dos terminales, es el producto de la diferencia de potencial entre dichos
terminales y la intensidad de corriente que pasa a través del dispositivo. Por esta razón la potencia
es proporcional a la corriente y a la tensión. Esto es,
Donde I es el valor instantáneo de la intensidad de corriente y V es el valor instantáneo del voltaje.
Si I se expresa en amperios y V en voltios, P estará expresada en watts (vatios). Igual definición se
aplica cuando se consideran valores promedio para I, V y P.
Cuando el dispositivo es una resistencia de valor R o se puede calcular la resistencia equivalente
del dispositivo, la potencia también puede calcularse como
Recordando que a mayor resistencia, menor corriente.

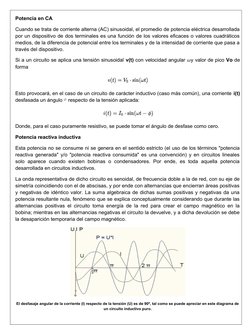

Potencia en CA
Cuando se trata de corriente alterna (AC) sinusoidal, el promedio de potencia eléctrica desarrollada
por un dispositivo de dos terminales es una función de los valores eficaces o valores cuadráticos
medios, de la diferencia de potencial entre los terminales y de la intensidad de corriente que pasa a
través del dispositivo.
Si a un circuito se aplica una tensión sinusoidal v(t) con velocidad angular ωy valor de pico Vo de
forma
Esto provocará, en el caso de un circuito de carácter inductivo (caso más común), una corriente i(t)
desfasada un ángulo ∅ respecto de la tensión aplicada:
Donde, para el caso puramente resistivo, se puede tomar el ángulo de desfase como cero.
Potencia reactiva inductiva
Esta potencia no se consume ni se genera en el sentido estricto (el uso de los términos "potencia
reactiva generada" y/o "potencia reactiva consumida" es una convención) y en circuitos lineales
solo aparece cuando existen bobinas o condensadores. Por ende, es toda aquella potencia
desarrollada en circuitos inductivos.
La onda representativa de dicho circuito es senoidal, de frecuencia doble a la de red, con su eje de
simetría coincidiendo con el de abscisas, y por ende con alternancias que encierran áreas positivas
y negativas de idéntico valor. La suma algebraica de dichas sumas positivas y negativas da una
potencia resultante nula, fenómeno que se explica conceptualmente considerando que durante las
alternancias positivas el circuito toma energía de la red para crear el campo magnético en la
bobina; mientras en las alternancias negativas el circuito la devuelve, y a dicha devolución se debe
la desaparición temporaria del campo magnético.
El desfasaje angular de la corriente (I) respecto de la tensión (U) es de 90º, tal como se puede apreciar en este diagrama de
un circuito inductivo puro.
Potencia reactiva capacitiva
Es toda aquella potencia desarrollada en un circuito capacitivo. Considerando el caso ideal de que
un circuito pasivo contenga únicamente un capacitor (R = 0; Xl = 0; Xc ≠ 0) al que se aplica una
tensión senoidal de la forma U(t) = Umáx*sen w*t, la onda correspondiente a la corriente I, que
permanentemente carga y descarga al capacitor resultará 90º adelantada en relación a la onda de
tensión aplicada.
Por dicha razón también en este caso el valor de la potencia posee como curva representativa a
una onda senoidal de valor oscilante entre los valores cero y (Umáx*Imáx)/2 en sentido positivo y
negativo. Las alternancias de dicha onda encierran áreas positivas correspondientes a los períodos
en que las placas del capacitor reciben la carga de la red; significando los períodos negativos el
momento de descarga del capacitor, que es cuando se devuelve a la red la totalidad de la energía
recibida.
Siendo φ = 90º (La tensión atrasa respecto de la corriente)
Diagrama de un circuito puramente capacitivo en el cual la tensión atrasa 90º respecto de la corriente.
Divisor de voltaje
Un divisor de voltaje es un circuito simple que reparte la tensión de una fuente entre una o más
impedancias conectadas. Con sólo dos resistencias en serie y un voltaje de entrada, se puede
obtener un voltaje de salida equivalente a una fracción del de entrada. Los divisores de voltaje son
uno de los circuitos más fundamentales en la electrónica.
Ejemplos esquemáticos de divisores de voltaje.

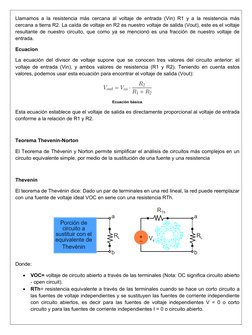

Llamamos a la resistencia más cercana al voltaje de entrada (Vin) R1 y a la resistencia más
cercana a tierra R2. La caída de voltaje en R2 es nuestro voltaje de salida (Vout), este es el voltaje
resultante de nuestro circuito, que como ya se mencionó es una fracción de nuestro voltaje de
entrada.
Ecuacion
La ecuación del divisor de voltaje supone que se conocen tres valores del circuito anterior: el
voltaje de entrada (Vin), y ambos valores de resistencia (R1 y R2). Teniendo en cuenta estos
valores, podemos usar esta ecuación para encontrar el voltaje de salida (Vout):
Ecuación básica.
Esta ecuación establece que el voltaje de salida es directamente proporcional al voltaje de entrada
conforme a la relación de R1 y R2.
Teorema Thevenin-Norton
El Teorema de Thévenin y Norton permite simplificar el análisis de circuitos más complejos en un
circuito equivalente simple, por medio de la sustitución de una fuente y una resistencia
Thevenin
El teorema de Thevénin dice: Dado un par de terminales en una red lineal, la red puede reemplazar
con una fuente de voltaje ideal VOC en serie con una resistencia RTh.
Donde:
VOC= voltaje de circuito abierto a través de las terminales (Nota: OC significa circuito abierto
- open circuit).
RTh= resistencia equivalente a través de las terminales cuando se hace un corto circuito a
las fuentes de voltaje independientes y se sustituyen las fuentes de corriente independiente
con circuito abiertos, es decir para las fuentes de voltaje independientes V = 0 o corto
circuito y para las fuentes de corriente independientes I = 0 o circuito abierto.

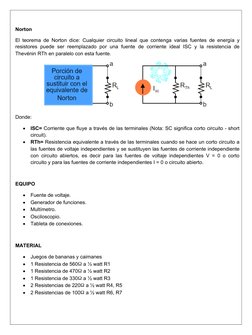

Norton
El teorema de Norton dice: Cualquier circuito lineal que contenga varias fuentes de energía y
resistores puede ser reemplazado por una fuente de corriente ideal ISC y la resistencia de
Thevénin RTh en paralelo con esta fuente.
Donde:
ISC= Corriente que fluye a través de las terminales (Nota: SC significa corto circuito - short
circuit).
RTh= Resistencia equivalente a través de las terminales cuando se hace un corto circuito a
las fuentes de voltaje independientes y se sustituyen las fuentes de corriente independiente
con circuito abiertos, es decir para las fuentes de voltaje independientes V = 0 o corto
circuito y para las fuentes de corriente independientes I = 0 o circuito abierto.
EQUIPO
Fuente de voltaje.
Generador de funciones.
Multímetro.
Osciloscopio.
Tableta de conexiones.
MATERIAL
Juegos de bananas y caimanes
1 Resistencia de 560Ω a ½ watt R1
1 Resistencia de 470Ω a ½ watt R2
1 Resistencia de 330Ω a ½ watt R3
2 Resistencias de 220Ω a ½ watt R4, R5
2 Resistencias de 100Ω a ½ watt R6, R7

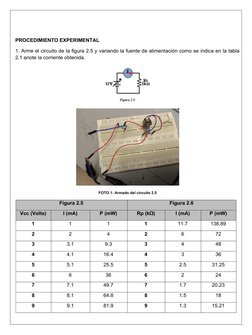

PROCEDIMIENTO EXPERIMENTAL
1. Arme el circuito de la figura 2.5 y variando la fuente de alimentación como se indica en la tabla
2.1 anote la corriente obtenida.
FOTO 1: Armado del circuito 2.5
Figura 2.5 Figura 2.6
Vcc (Volts) I (mA) P (mW) Rp (kΩ) I (mA) P (mW)
1 1 1 1 11.7 136.89
2 2 4 2 6 72
3 3.1 9.3 3 4 48
4 4.1 16.4 4 3 36
5 5.1 25.5 5 2.5 31.25
6 6 36 6 2 24
7 7.1 49.7 7 1.7 20.23
8 8.1 64.8 8 1.5 18
9 9.1 81.9 9 1.3 15.21

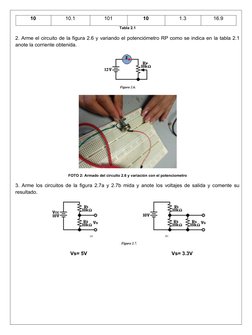

10 10.1 101 10 1.3 16.9
Tabla 2.1
2. Arme el circuito de la figura 2.6 y variando el potenciómetro RP como se indica en la tabla 2.1
anote la corriente obtenida.
FOTO 2: Armado del circuito 2.6 y variación con el potenciometro
3. Arme los circuitos de la figura 2.7a y 2.7b mida y anote los voltajes de salida y comente su
resultado.
Vs= 5V Vs= 3.3V
FOTO 3: Armado de los circuitos 2.7 a y b
4. Armé los circuitos de la figura 2.8a y 2.8b. Calibré el generador de funciones, Vi, para obtener
una señal triangular igual a 10Vpp, a una frecuencia de 1kHz.
Vs= 5.2 V Vs= 3.44V
FOTO 4: Calibración de frecuencia a 1kHz en el generador de funciones
5. Mida con el canal 1 el voltaje en VS para ambos circuitos. Dibuje en papel milimétrico las formas
de onda obtenidas en la pantalla del osciloscopio indicando su amplitud, frecuencia y periodo.
6. Arme el circuito de la figura 2.3 utilizando un valor de resistencia más cercano al valor obtenido
en su análisis teórico. Anote el voltaje obtenido entre los puntos A y B y la corriente en la
resistencia R3.
FOTO 5: Armado del circuito 2.3
Va-b: 5.23V IR3:15.8mA
4. Compare el valor teórico calculado en las actividades previas con el medido en el punto 6.
Comente sus resultados.
VALOR TEORICO VALOR MEDIDO
VA-B IR3 VA-B IR3
5.21V 12mA 5.23V 15.8mA
Comentarios
Se pudo observar una similitud en los valores calculados teóricamente y en los obtenidos
prácticamente, difiriendo únicamente por 0.02V mientras que en la corriente se observó una
diferencia de 3.8mA lo que refleja que tanto los cálculos previos realizados como los obtenidos a
través del multímetro a partir del armado de los circuitos son correctos únicamente por una
pequeña diferencia.
CONCLUSIONES
Terminada la realización de esta práctica se pudo concluir de forma general que efectivamente se
comprendieron de mejor manera los conceptos y elementos involucrados en los teoremas básicos
de la electrónica tal y como se planteó en los objetivos iniciales de la misma. Así como también se
pudo conocer el funcionamiento del potenciómetro dentro de uno de los circuitos armados el cual
tiene como principal función impedir el paso de la intensidad eléctrica sirviendo a su vez como
divisor de voltajes, situación analizada previamente durante la introducción de la práctica. Del
mismo modo se destacó la visualización de una señal triangular dentro del osciloscopio la cual a
simple vista y gracias al armado del circuito correspondiente así como a la correcta calibración del
generador de funciones y los valores Vpp y de frecuencia, permitieron identificar aquellas
características que la diferencian de una señal senoidal o cuadrada lo que en sesiones posteriores
será de gran ayuda para evitar posibles confusiones acerca de la identificación de los distintos
tipos de señales que se tengan que representar. Finalmente se destacó la ayuda de la profesora
quien durante toda la sesión aclaro dudas teóricas y prácticas que permitieron la correcta
realización de esta práctica sin mayores contratiempos lo que en gran medida facilito la obtención
de resultados esperados y coherentes durante el armado de los circuitos y a la hora de tomar las
mediciones correspondientes.
BIBLIOGRAFIA
Edminister. (1997). CIRCUITOS ELECTRICOS. ESPAÑA: McGraw-Hill.
William H. Hayt. (2012). Analisis de Circuitos para Ingenieria. Mexico: Mc-Graw Hill.
https://www.mecatronicalatam.com/es/tutoriales/teoria/teorema-de-thevenin-y-norton/
https://es.wikipedia.org/wiki/Ley_de_Ohm
https://es.wikipedia.org/wiki/Potencia_el%C3%A9ctrica
https://www.5hertz.com/index.php?route=tutoriales/tutorial&tutorial_id=11
