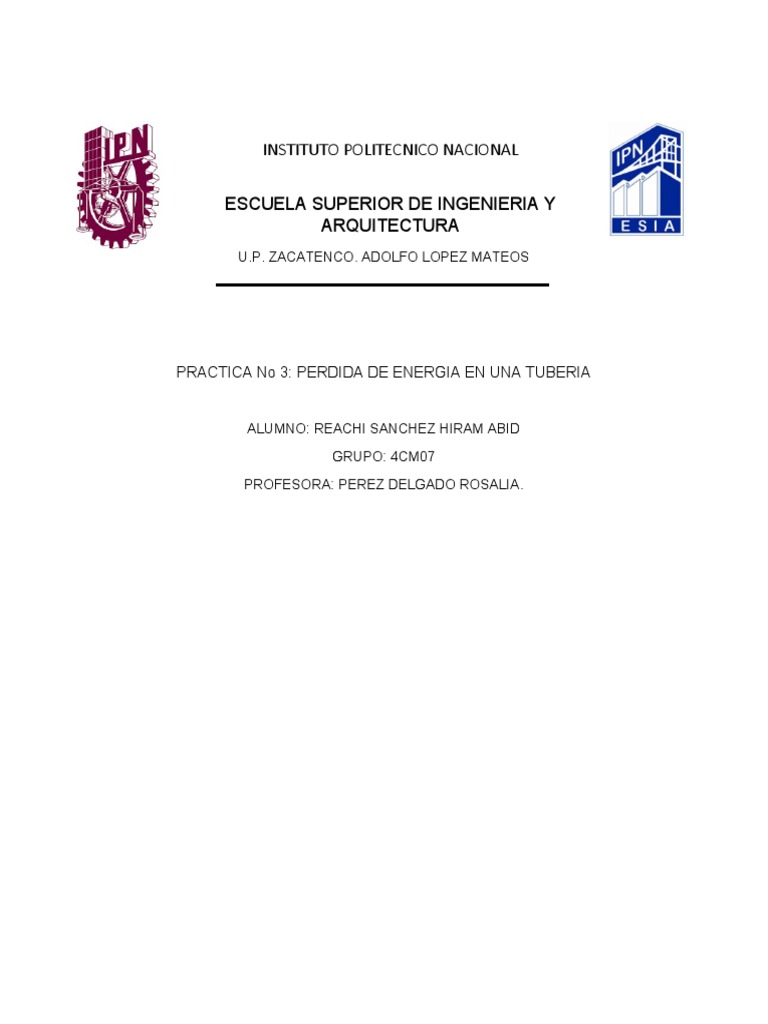

INSTITUTO POLITECNICO NACIONAL
ESCUELA SUPERIOR DE INGENIERIA Y
ARQUITECTURA
U.P. ZACATENCO. ADOLFO LOPEZ MATEOS
PRACTICA No 3: PERDIDA DE ENERGIA EN UNA TUBERIA
ALUMNO: REACHI SANCHEZ HIRAM ABID
GRUPO: 4CM07
PROFESORA: PEREZ DELGADO ROSALIA.
HIDRAULICA BASICA
PRACTICA 3: PERDIDA DE ENERGIA EN UNA TUBERIA
OBJETIVO
La finalidad de esta práctica es que el alumno comprenda de manera experimental
la clasificación de los fluidos.
JUSTIFICACION
Por medio de una manera netamente demostrativa se impartirá la explicación de
los experimentos por dos catedráticos del laboratorio de hidráulica, mientras los
alumnos toman fotografías y hacen las anotaciones correspondientes.
EQUIPO
Canal de corrientes
Viruta de acrílico
Cuerpos de metal para la deformación del flujo
Piezómetro
Mesa de experimento de Reynolds con un depósito de acrílico.
Cronometro
CONSIDERACIONES TEÓRICAS.
Campo de Flujo: es cualquier región en el espacio donde se encuentre un fluido
en movimiento, a condición de que la región este del flujo quede ocupada por el
fluido.
Flujo laminar: Es aquel flujo donde las partículas del fluido se mueven a lo largo
de trayectorias lisas en capas o láminas paralelas, deslizándose una capa sobre
otra adyacente.
Flujo turbulento: Es aquel en que las partículas del fluido se mueven siguiendo
trayectorias muy irregulares, originando un intercambio de cantidad de movimiento
de una porción del fluido a otra. Es el caso de flujo más frecuente en aplicaciones
prácticas.
Flujo transicional de laminar a turbulento: Es el flujo comprendido entre el flujo
laminar y turbulento, realmente es el paso de flujo laminar a flujo turbulento.
HIDRAULICA BASICA
PRACTICA 3: PERDIDA DE ENERGIA EN UNA TUBERIA
Salto hidráulico: El salto hidráulico es un fenómeno de la ciencia en el área de
la hidráulica, frecuentemente observado en canales abiertos (naturales o
artificiales). Cuando un fluido a altas velocidades descarga a zonas de menores
velocidades, se presenta una ascensión abrupta en la superficie del fluido.
Ecuación de continuidad: La masa de un fluido que entra en una sección de un
conducto, debe ser igual a la masa que sale por otra sección del mismo conducto
siempre y cuando no exista ni aportación de masa ni extracción de la misma.
𝑨𝟏 𝑽𝟏 = 𝑨𝟐 𝑽𝟐
Principio de Bernoulli: en puntos a lo largo de una línea horizontal de flujo, las
regiones de mayor presión tienen una menor velocidad del fluido, y las regiones de
menor presión tienen una mayor velocidad del fluido.
𝑽𝟏𝟐 𝑷𝟏 𝑽𝟐𝟐 𝑷𝟐
𝒁𝟏 + + = 𝒁𝟐 + +
𝟐𝒈 𝜸 𝟐𝒈 𝜸
MARCO TEORICO
Esta práctica está sustentada en principios que integran la Hidrodinámica, en los
que destacan los ya definidos en las consideraciones teóricas. Aplicaremos dichas
definiciones para demostrar su efectividad.
Se usara el principio de Bernoulli y las clasificaciones de los flujos.
HIDRAULICA BASICA
PRACTICA 3: PERDIDA DE ENERGIA EN UNA TUBERIA
DESARROLLO DE LA PRÁCTICA
1. Se explicó la clasificación de los flujos de acuerdo a ciertas características
2. Entre las que se hicieron énfasis fueron sobre flujos turbulentos, laminares
y de transición.
3. Se prosiguió a encender el aparato para hacer fluir el agua y dar una
demostración del comportamiento en el flujo de las partículas.
4. Se agregaron las virutas para simular las partículas de agua y la explicación
fuera mejor.
5. El aparato encendía una luz para poder visualizar.
6. En el momento de encenderlo podíamos apreciar un flujo laminar ya que no
había ningún agente que alterara el movimiento de las partículas.
7. Después se metieron en el campo de flujo estructuras de distintas formas
para ver cómo era la variación en el movimiento de las partículas de fluido.
8. La primera fue cuadrada y el flujo cambiaba bastante generando un salto
hidráulico continuo.
HIDRAULICA BASICA
PRACTICA 3: PERDIDA DE ENERGIA EN UNA TUBERIA
9. Se colocaron otras estructuras con figuras diferentes, en las que resalta la
circular, la cual fue la que genero un flujo turbulento el cual incluso se
generaban vórtices
10. Por último se puso una estructura con un objeto completamente
hidrodinámico en el cual no generaba ninguna alteración en el movimiento
laminar del flujo
11. Para finalizar pudimos darnos cuenta como actúa el flujo cuando entra en
contacto con distintos cuerpos, por lo cual se debe considerar en diseños
que tengan contacto con el movimiento de un fluido en el campo de la
ingeniería civil.
HIDRAULICA BASICA
PRACTICA 3: PERDIDA DE ENERGIA EN UNA TUBERIA
PERDIDA DE ENERGIA EN UNA TUBERIA.
1. Para esta práctica se utilizó una tubería de piezómetro conectada a un
estanque de agua.
2. Se dejó fluir el agua para llenar el tanque que abastece a la tubería.
3. Se calculó el gasto, midiendo el volumen de agua en un intervalo de tiempo
determinado.
4. Cada parte del piezómetro se alojó agua con una altura diferente
5. Esto nos indicó que a lo largo de la tubería había una pérdida de energía
6. Posteriormente se mido la temperatura del fluido.
HIDRAULICA BASICA
PRACTICA 3: PERDIDA DE ENERGIA EN UNA TUBERIA
DATOS OBTENIDOS.
DATOS MAGNITUD
Volumen 0.00084 m³
Tiempo 8 seg
Diámetro de tubería 1.05 cm
Área 8.66 e-5 m²
Temperatura 23 C°
DIST. A-B 8.5 cm
DITS. A-C 36.5 cm
DIST. A-D 65.1 cm
DIST. A-E 93 cm
Altura 1 19.5 cm
Altura 2 16 cm
Altura 3 14 cm
Altura 4 4.5 cm
Diagrama de la tubería
HIDRAULICA BASICA
PRACTICA 3: PERDIDA DE ENERGIA EN UNA TUBERIA
CALCULOS
𝑽
𝑸= ; 𝑸=𝑽∗𝑨
𝒕
0.00084 𝑀³ 𝑀³
𝑄= = 0.000105
8 𝑆𝐸𝐺 𝑆𝐸𝐺
𝑀³
𝑄 = 0.000105
𝑆𝐸𝐺
𝑄
𝑉=
𝐴
0.000105 𝑀
𝑉= = 1.21
8.66 𝑒 − 5 𝑆𝐸𝐺
ECUACION DE BERNOULLI
𝑽𝟏𝟐 𝑷𝟏 𝑽𝟐𝟐 𝑷𝟐
𝒁𝟏 + + = 𝒁𝟐 + + + 𝒉𝒇
𝟐𝒈 𝜸 𝟐𝒈 𝜸
𝑽𝟏𝟐 𝑷𝟏 𝑽𝟐𝟐 𝑷𝟐
𝒁𝟏 + + = 𝒁𝟐 + + + 𝒉𝒇
𝟐𝒈 𝜸 𝟐𝒈 𝜸
𝑷
𝒉=
𝜸
𝑽𝟐
𝒉𝒇 = 𝒁𝟏 − − 𝒉𝒑
𝟐𝒈
HIDRAULICA BASICA
PRACTICA 3: PERDIDA DE ENERGIA EN UNA TUBERIA
HF en B
𝟏. 𝟐𝟏𝟐
𝒉𝒇 = 𝟎. 𝟐𝟗 − − 𝟎. 𝟏𝟗𝟓 = 𝟎. 𝟎𝟐𝟎𝟑
𝟐𝒈
HF en C
𝟏. 𝟐𝟏𝟐
𝒉𝒇 = 𝟎. 𝟐𝟗 − − 𝟎. 𝟏𝟔 =. 𝟎𝟓𝟓𝟑
𝟐𝒈
HF en D
𝟏. 𝟐𝟏𝟐
𝒉𝒇 = 𝟎. 𝟐𝟗 − − 𝟎. 𝟏𝟒 = 𝟎. 𝟕𝟓𝟑
𝟐𝒈
HF en E
𝟏. 𝟐𝟏𝟐
𝒉𝒇 = 𝟎. 𝟐𝟗 − − 𝟎. 𝟎𝟒𝟓 = 𝟎. 𝟏𝟕𝟎𝟑
𝟐𝒈
HIDRAULICA BASICA
PRACTICA 3: PERDIDA DE ENERGIA EN UNA TUBERIA
CUESTIONARIO
1. Enunciar el principio de la conservación de la masa y la ley de
conservación de la energía
“La masa no se crea ni se destruye, sólo se transforma”.
“La energía no se crea ni se destruye, sólo se transforma”.
2. Definir que es la línea piezometrica, línea de energía, horizonte de energía
y el plano horizontal de comparación
● Línea piezométrica: es la línea imaginaria que une los puntos hasta
donde podría ascender el agua si se insertan pequeños tubos
verticales (piezómetros) en distintos puntos de una tubería o canal
abierto.
● Línea de energía: Se entiende por línea de energía, en hidráulica, a
la línea que representa, en un canal o en una tubería, la energía total
de cada sección
3. Mencione las aplicaciones más importantes del teorema de Bernoulli y de
la ecuación de continuidad.
● Tubería: La ecuación de Bernoulli y la ecuación de continuidad también
nos dicen que si reducimos el área transversal de una tubería para que
aumente la velocidad del fluido que pasa por ella, se reducirá la presión.
es la diferencia de presión entre la base y la boca de la chimenea, en
consecuencia, los gases de combustión se extraen mejor.
● Natación: La aplicación dentro de este deporte se ve reflejado
directamente cuando las manos del nadador cortan el agua generando
una menor presión y mayor propulsión.
● Carburador de automóvil: En un carburador de automóvil, la presión del
aire que pasa a través del cuerpo del carburador, disminuye cuando
pasa por un estrangulamiento. Al disminuir la presión, la gasolina fluye,
se vaporiza y se mezcla con la corriente de aire.
HIDRAULICA BASICA
PRACTICA 3: PERDIDA DE ENERGIA EN UNA TUBERIA
● Flujo de fluido desde un tanque: La tasa de flujo está dada por la
ecuación de Bernoulli.
● Dispositivos de Venturi: En oxigeno terapia la mayor parte de sistemas
de suministro de débito alto utilizan dispositivos de tipo Venturi, el cual
está basado en el principio de Bernoulli.
4. Dibujar los diferentes patrones de flujo que se visualizaron en el canal de
corrientes
LAMINAR Y TURBULENTO
IRROTACIONAL Y ROTACIONAL
CURVILINEO IRROTACIONAL Y
CURVILINEO ROTACIONAL
5. ¿Qué tipo de flujo se presenta en los ríos o arroyos? ¿Por qué?
Turbulento debido a la forma que describen sus partículas en el movimiento
6. ¿Cómo fue el comportamiento de las partículas en régimen laminar,
transición y turbulento?
● Flujo laminar: Es aquel flujo donde las partículas del fluido se
mueven a lo largo de trayectorias lisas en capas o láminas paralelas,
deslizándose una capa sobre otra adyacente.
HIDRAULICA BASICA
PRACTICA 3: PERDIDA DE ENERGIA EN UNA TUBERIA
● Flujo turbulento: Es aquel en que las partículas del fluido se
mueven siguiendo trayectorias muy irregulares, originando un
intercambio de cantidad de movimiento de una porción del fluido a
otra. Es el caso de flujo más frecuente en aplicaciones prácticas.
● Flujo transicional de laminar a turbulento: Es el flujo comprendido
entre el flujo laminar y turbulento, realmente es el paso de flujo
laminar a flujo turbulento.
7. Definir: Flujo uniforme, flujo no uniforme, flujo permanente, flujo no
permanente
● Flujo uniforme: puede ser; permanente, laminar, turbulento, crítico,
subcrítico o supercrítico. El flujo uniforme no-permanente no es
físicamente posible, debido a que, para que ocurra, se requiere que
la superficie libre se levante o caiga, de un instante a otro, en forma
paralela al fondo del canal. La profundidad del flujo uniforme se
conoce con el nombre de profundidad normal , y se denota por yn.
● Flujo permanente: Cuando el flujo es de tipo permanente, en una
sección del canal permanecen constantes con respecto, al tiempo las
características hidráulicas del flujo (caudal, velocidad media, tirante,
etc.), Se simboliza:
𝑎𝑣
=0
𝑎𝑡
● Flujo no permanente: Cuando el flujo es de tipo no permanente, en
una sección del canal no permanecen constantes con respecto al
tiempo las características hidráulicas del flujo (caudal, velocidad
media, tirante, etc). Se simboliza:
𝑎𝑣
≠0
𝑎𝑡
8. ¿Qué es una línea de corriente?
Una línea de corriente es una línea continua trazada a través de un fluido
siguiendo la dirección del vector velocidad en cada punto. Así, el vector velocidad
es tangente a la línea de corriente en todos los puntos del flujo.
HIDRAULICA BASICA
PRACTICA 3: PERDIDA DE ENERGIA EN UNA TUBERIA
CONCLUSION
Esta práctica sirvió como un antecedente para lo que se iba a a ver en la clase lo
cual fue de gran ayuda ya que la profesora podía hacer comparativas con lo visto
en este trabajo en especial con lo observado en el canal de corrientes.
Pudimos identificar el comportamiento del flujo y así poder clasificarlo, también fue
impresionante el observar dicho canal ya que pudimos darnos una idea del
movimiento que tiende a tomar las partículas de los fluidos cuando son sometidas
a variaciones en su flujo.
En la siguiente práctica me pareció interesante el cálculo de gasto de manera
experimental y el poder calcular la perdida de energía eso fue de gran ayuda para
mí en sentido visual y practico.
Las explicaciones dadas por los catedráticos fueron claras y fáciles de asimilar.
BIBLIOGRAFIA
[Link]
HIDRAULICA GENERAL – GILBERTO SOTELO
[Link]
equation
[Link]
[Link]
[Link]
[Link]
termodinamica/segundo-corte/marco-teorico/principio-bernoulli/
