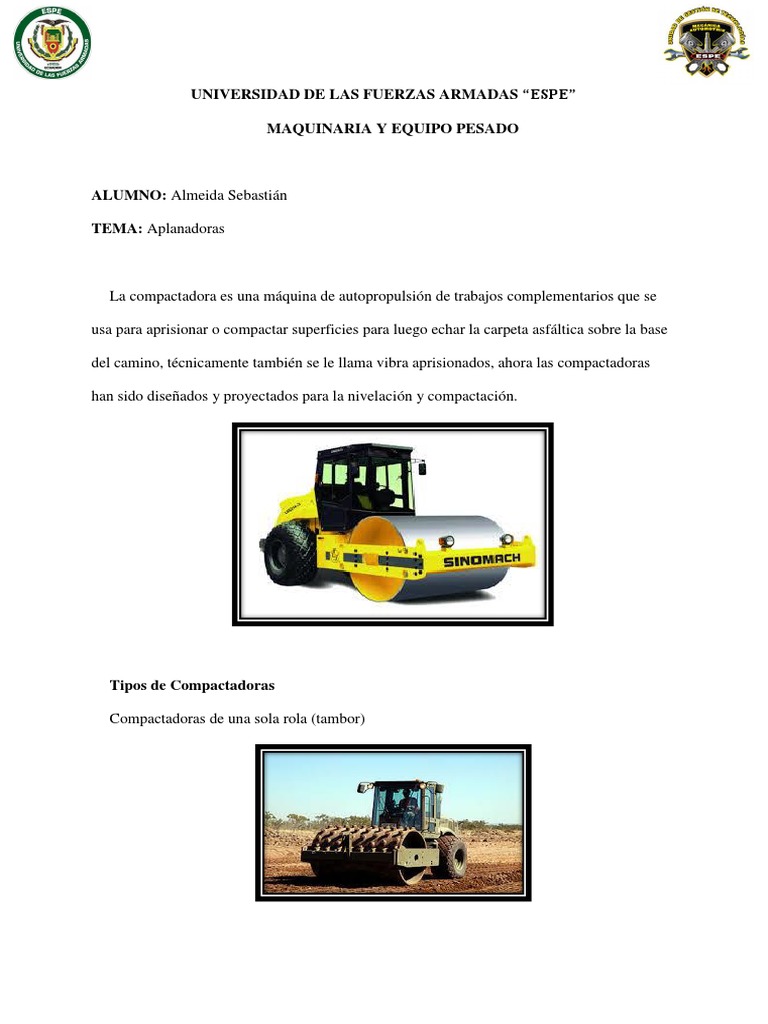

UNIVERSIDAD DE LAS FUERZAS ARMADAS “ESPE”

MAQUINARIA Y EQUIPO PESADO

ALUMNO: Almeida Sebastián

TEMA: Aplanadoras

La compactadora es una máquina de autopropulsión de trabajos complementarios que se

usa para aprisionar o compactar superficies para luego echar la carpeta asfáltica sobre la base

del camino, técnicamente también se le llama vibra aprisionados, ahora las compactadoras

han sido diseñados y proyectados para la nivelación y compactación.

Tipos de Compactadoras

Compactadoras de una sola rola (tambor)

Compactadoras de doble rola

Compactadoras de neumáticos

Compactadoras de clavijas y pisones

Aplicaciones y trabajos a realizar por la aplanadora de rodillos

Aplicación de las Compactadoras

 Carreteras

 Accesos

 Vías de penetración

 Campos deportivos

 Superficies de desechos
  Rellenos

Labores que se realiza en cada aplicación

 Compactación de bases

 Compactación de sub base de castre

 Compactación de refuerzos o rellenos

 Compactación de badenes desnivel

 Compactación de binder agente cohesivo

 Compactación de pavimento o carpeta asfáltica

Partes Principales de la Aplanadora de Rodillos

1.Asiento del operador

2.Volante

3. Plataforma

4. Rola o tambor

5. Horquilla

6. Articulación central

7. Bastidor posterior

8. Mando final

9. Neumático

10. Tanque de combustible (contrapeso)

11. Motor TCI

12. Estructura ROPS

Herramientas Opcionales

Aspersores de Agua. - opcionalmente algunos compactadoras tienen implementado en

tanque de agua que atreves de aspersores de humedece el material a compactar.

 Hoja Topadora. - son usados normalmente en la compactación de rellenos sanitarios.

Cambio de Discos o Clavijas. - normalmente los tambores vibratorios son lisos, pero

opcionalmente sobre estos tambores se puede colocar un juego de casco de pisones o clavijas,

para ampliar la zona de aplicaciones de la compactadora. El casco de pisones se puede montar

y fijar mediante pernos y quedar sobre una sola pieza sobre el tambor.

Tren de Potencia de la Aplanadora de Rodillos

1. Motor TCI

2. Bombas Hidráulicas
 3. Líneas Hidráulicas

4. Motor Hidráulico de traslación de la rola

5. Motor hidráulico de ubicación de la rola

6. Motor hidráulico de propulsión

7. Diferencial de patinaje limitado

8. Mando final

Sistema Vibratorio

1. Tanque de aceite hidráulico

2. Bomba hidráulica

3. Líneas hidráulicas

4. Capsulas

5. Eje central

6. Contrapeso excéntrico lateral

7. Motor hidráulico

8. Contrapeso excéntrico central

Recomendaciones al Momento de Utilizar la Maquina

Recomendaciones durante la vibración

a) Nunca vibre el rodillo con la maquina detenida

b) Seleccione la amplitud alta o baja y luego haga vibrar el tambor

c) La compactación de terreno se logra con las pasadas consecutivas, la dureza requerida es

controlada por el encargado de la obra.

 d) El material o superficie que se va compactar debe estar húmedo, para lograr la cohesión

de las capas sobre, use los aspersores de agua o comunique a una cisterna si falta humedad.

e) Durante la operación fíjese en los raspadores de poliuretano deben mantenerse la rola

limpia.

f) Al compactar realícelo por capas, no trate de compactar de una sola pasada sobre varias

capas.
