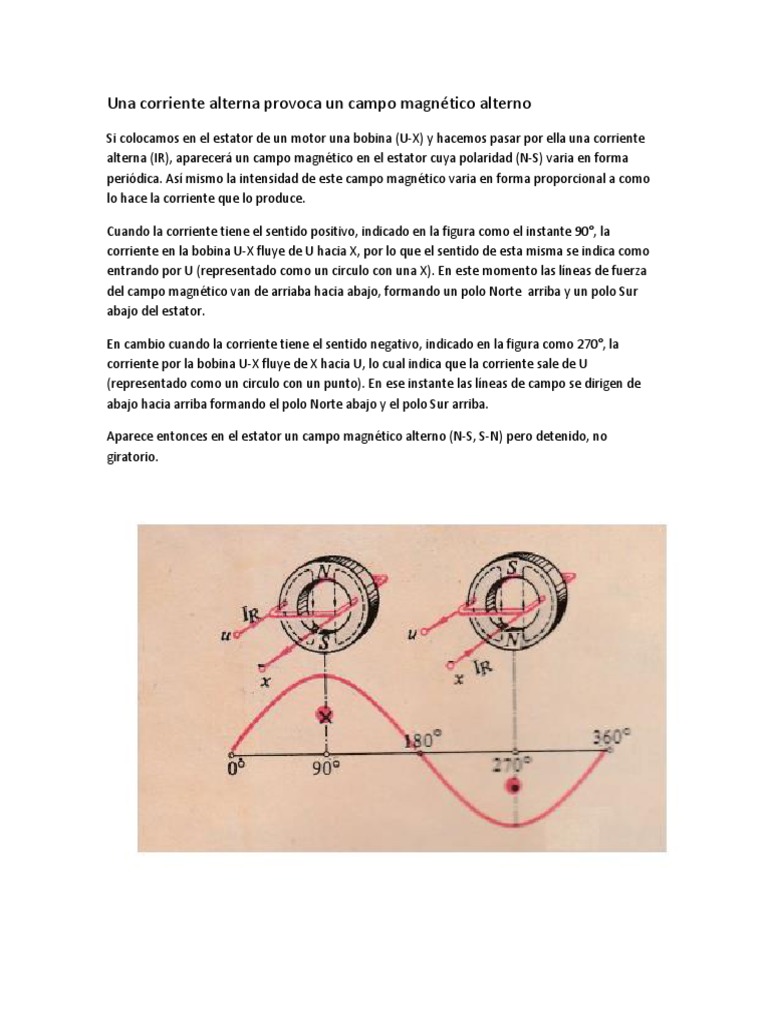

Una corriente alterna provoca un campo magnético alterno

Si colocamos en el estator de un motor una bobina (U-X) y hacemos pasar por ella una corriente
alterna (IR), aparecerá un campo magnético en el estator cuya polaridad (N-S) varia en forma
periódica. Así mismo la intensidad de este campo magnético varia en forma proporcional a como
lo hace la corriente que lo produce.

Cuando la corriente tiene el sentido positivo, indicado en la figura como el instante 90°, la
corriente en la bobina U-X fluye de U hacia X, por lo que el sentido de esta misma se indica como
entrando por U (representado como un circulo con una X). En este momento las líneas de fuerza
del campo magnético van de arriaba hacia abajo, formando un polo Norte arriba y un polo Sur
abajo del estator.

En cambio cuando la corriente tiene el sentido negativo, indicado en la figura como 270°, la
corriente por la bobina U-X fluye de X hacia U, lo cual indica que la corriente sale de U
(representado como un circulo con un punto). En ese instante las líneas de campo se dirigen de
abajo hacia arriba formando el polo Norte abajo y el polo Sur arriba.

Aparece entonces en el estator un campo magnético alterno (N-S, S-N) pero detenido, no
giratorio.
Campo giratorio
Se producirá un campo giratorio si colocamos en el estator tres bobinas, a las que llamaremos U-X,
V-Y y W-Z separadas entre ellas 120 °, conectadas a una red trifásica R-S-T.

En las ranuras se colocan los lados de las bobinas separadas 120°. Por la bobina U-X pasa la
corriente IR, por la bobina V-Y pasa la corriente IS y por la bobina W-Z la corriente IT.

En la figura siguiente se muestran las tres corrientes alternas trifasicas, entrelazadas en 120°.
Inmediatamente abajo se representa de forma esquematica el estator.
Para el momento 0°, el valor de la corriente IR es nulo, en cambio para las corrientes IS e IT los
valores son casi máximos pero de sentido contrario.

Puesto que el valor de IS se encuentra abajo del eje significa que es negativo por lo que la
corriente en la bobina V-Y va de la terminal Y hacia la terminal V. En cambio para la bobina W-Z el
valor es positivo por lo que la corriente viaja de W a Z.

Entre los conductores V y Z surge un campo magnético conjunto, lo mismo que entre Y y W. Los
dos campos magnéticos están en la dirección de las flechas indicadoras. Aparecen entonces los
polos Norte y Sur.

IT

IR

IS
Para el valor siguiente (90°), podemos ver que el valor de la corriente IR es máximo y además
positivo, por lo que la corriente en la bobina U-X entra en U y sale en X. En cambio las corrientes IS
e IT son negativas y de un valor medio.

Por lo que en la bobina V-Y la corriente viaja de Y hacia V. En la bobina W-Z la corriente va de Z a
W.

El campo magnético ejecuta una rotación de 90° en el sentido de las manecillas del reloj. Aparece
el campo giratorio.

IS IT
Veamos el valor siguiente, 180°, para este caso la corriente IR vuelve a pasar por cero, mientras
que la corriente IS es positiva y la corriente IT negativa.

Por lo tanto, la bobina U-X a la que alimenta la corriente IR está en cero, es decir no circula
corriente a través de esta.

Como IS está en sentido positivo, la corriente en la bobina V-Y viaja de V hacia Y.

En cambio en la bobina W-Z la corriente IT es negativa, por lo que en esta bobina la corriente
circula de Z hacia W.

Aparece un campo magnético que ahora ha girado otros 90° en el sentido de las manecillas del
reloj.

IR

IT
En el momento que corresponde a 270° la corriente IR llega a su valor máximo negativo, la bobina
U-X recibe corriente de X hacia U.

IS e IT alcanzan su valor medio positivo. Las corrientes van de V hacia Y y de W hacia Z.

El campo total gira otra vez 90° en el sentido de las manecillas del reloj.

IT IS

IR
El momento 350° equivale al momento 0°.

IS
IR

CONCLUSION

Colocando tres bobinas en el estator, separadas 120° entre si, se logran formar dos polos (N y S)
en el mismo.

Al terminar un ciclo de 360 ° el campo magnético da una rotación.
