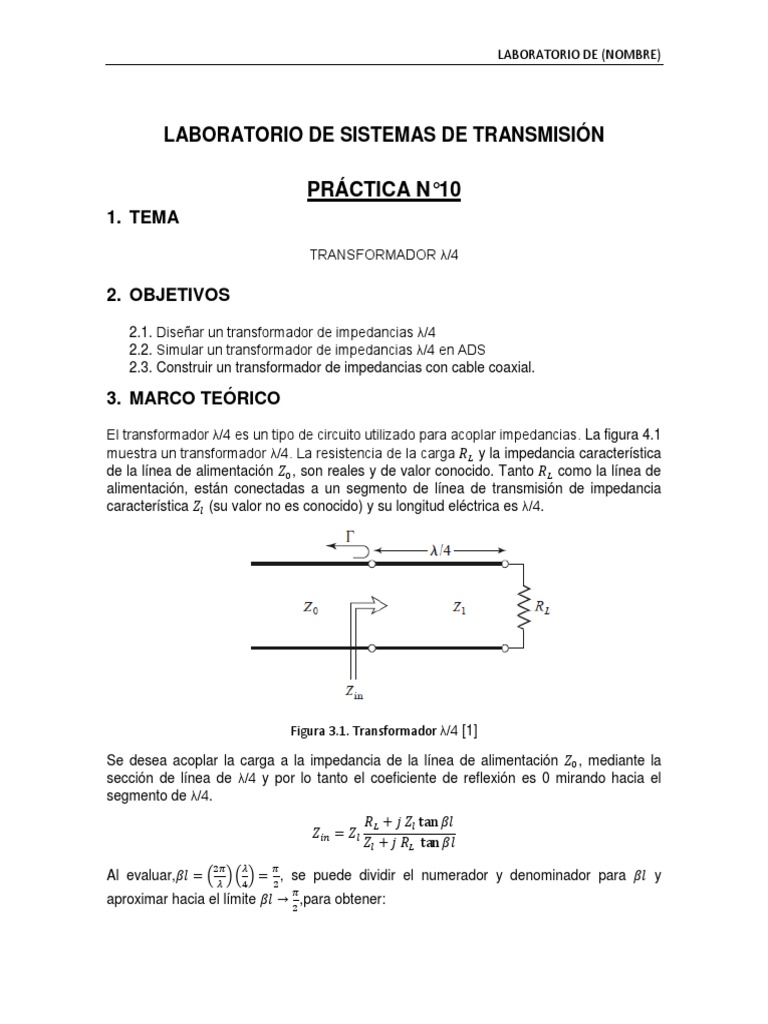

LABORATORIO DE (NOMBRE)

LABORATORIO DE SISTEMAS DE TRANSMISIÓN

PRÁCTICA N°10
1. TEMA
TRANSFORMADOR λ/4

2. OBJETIVOS
2.1. Diseñar un transformador de impedancias λ/4
2.2. Simular un transformador de impedancias λ/4 en ADS
2.3. Construir un transformador de impedancias con cable coaxial.

3. MARCO TEÓRICO
El transformador λ/4 es un tipo de circuito utilizado para acoplar impedancias. La figura 4.1
muestra un transformador λ/4. La resistencia de la carga 𝑅𝐿 y la impedancia característica
de la línea de alimentación 𝑍0 , son reales y de valor conocido. Tanto 𝑅𝐿 como la línea de
alimentación, están conectadas a un segmento de línea de transmisión de impedancia
característica 𝑍𝑙 (su valor no es conocido) y su longitud eléctrica es λ/4.

Figura 3.1. Transformador λ/4 [1]

Se desea acoplar la carga a la impedancia de la línea de alimentación 𝑍0 , mediante la

sección de línea de λ/4 y por lo tanto el coeficiente de reflexión es 0 mirando hacia el
segmento de λ/4.
𝑅𝐿 + 𝑗 𝑍𝑙 tan 𝛽𝑙
𝑍𝑖𝑛 = 𝑍𝑙
𝑍𝑙 + 𝑗 𝑅𝐿 tan 𝛽𝑙
2𝜋 𝜆 𝜋
Al evaluar,𝛽𝑙 = ( 𝜆 ) (4) = 2 , se puede dividir el numerador y denominador para 𝛽𝑙 y
𝜋
aproximar hacia el límite 𝛽𝑙 → 2 ,para obtener:
 LABORATORIO DE (NOMBRE)

𝑍𝑙 2
𝑍𝑖𝑛 =
𝑅𝐿
Para que el coeficiente de reflexión sea 0, se debe cumplir que 𝑍𝑖𝑛 = 𝑍0 , esto se logra
mediante la impedancia 𝑍𝑙 como:

𝑍𝑙 = √𝑍0 𝑅𝐿

No existirán ondas estacionarias en la línea de alimentación (SWR=1), aunque existen

ondas estacionarias en la sección de línea de λ/4. La condición anterior es únicamente
aplicable para acoplar con secciones de λ/4.o múltiplos de longitud impares de λ/4.

4. TRABAJO PREPARATORIO
4.1. Diseñar un transformador λ/4 que permita acoplar una carga de 120 Ω a una línea
de cable coaxial de impedancia característica de 50 Ω, la frecuencia de trabajo es
450 MHz.
4.2. Simular en ADS el transformador λ/4 diseñado en el literal 4.1. Las características
del tipo cable coaxial deben ser encontradas en su hoja de especificaciones para
realizar la simulación. El resultado debe mostrar la red acoplada.

5. EQUIPO Y MATERIALES

 Cable coaxial de 50 Ω
 Cable coaxial para la construcción del transformador λ/4 de impedancia acorde
al diseño del trabajo preparatorio
 Conector adaptador coaxial-coaxial.
 Carga de 120 Ω
 Estaño
 Cautín
 Pinza cortadora de cables

6. PROCEDIMIENTO
6.1. Implementar el diseño del trabajo preparatorio, un transformador λ/4 que permita
acoplar una carga de 120 Ω a una línea de cable coaxial de impedancia
característica de 50 Ω, la frecuencia de operación es 450 MHz.

7. . INFORME
7.1. Describa el procedimiento de construcción del transformador λ/4.
7.2. Enumere ventajas y desventajas de usar un transformador λ/4.
7.3. Analice las causas de los posibles errores del modelo construido.
7.4. Conclusiones y Recomendaciones
7.5. Bibliografía.
 LABORATORIO DE (NOMBRE)

8. REFERENCIAS

[1] D. Pózar, Microwave Engineering, Amherts: Jhon Wiley & Sons, Inc, 2012.

Elaborado por: Karen Pantoja

Revisado por: Dr. Fernando Carrera / Jefe de Laboratorio
