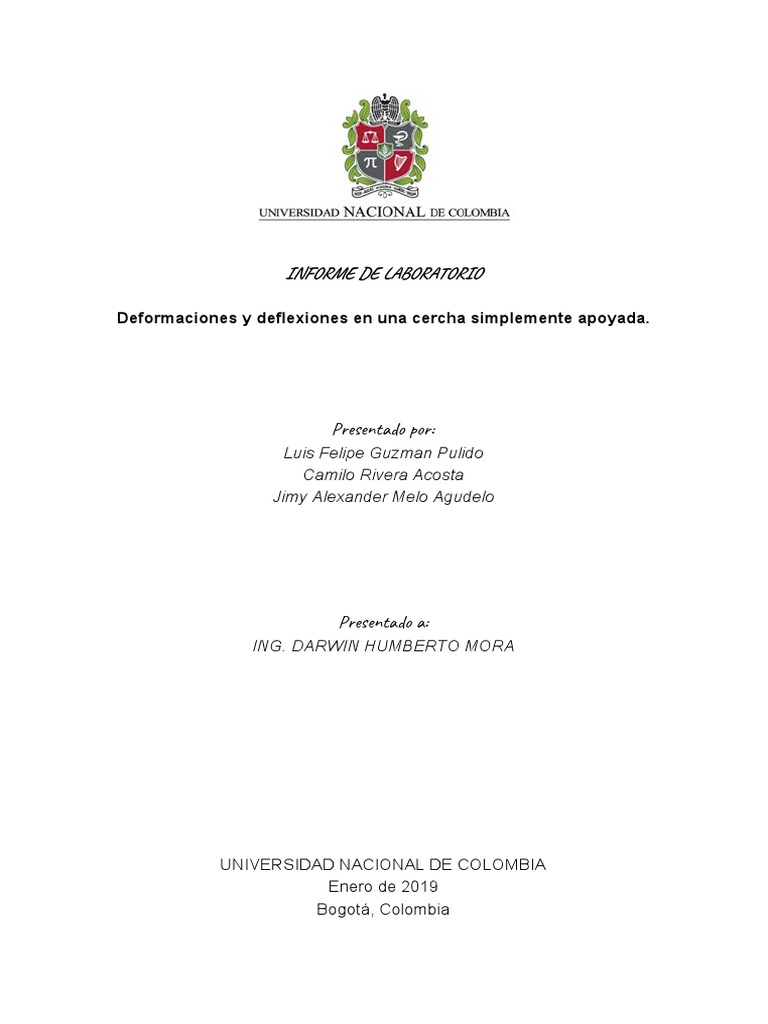

INFORME DE LABORATORIO

Deformaciones y deflexiones en una cercha simplemente apoyada.


Presentado por:
Luis Felipe Guzman Pulido
Camilo Rivera Acosta
Jimy Alexander Melo Agudelo




Presentado a:
ING. DARWIN HUMBERTO MORA

UNIVERSIDAD NACIONAL DE COLOMBIA

Enero de 2019
Bogotá, Colombia
 INTRODUCCIÓN
La deformación es el cambio en el tamaño o forma de un cuerpo debido a esfuerzos
internos producidos por una o más fuerzas aplicadas sobre el mismo, provocando el
desplazamiento entre las partículas que lo componen. La deformación se puede producir en
una, dos o tres dimensiones, dando lugar a deformaciones lineales, superficiales y
volumétricas, respectivamente. Para medir la deformación de de los sólidos se utiliza la
magnitud deformación unitaria que se define como la deformación por unidad de longitud de
la pieza deformada. El siguiente informe de laboratorio se muestra como el peso aplicado a
una cercha simplemente apoyada trae consigo diferentes efectos en cuanto a las
deformaciones y deflexiones de los elementos que la componen.

OBJETIVOS:
● Colocar a una cercha de acero A-36 bajo el efecto de tres cargas puntuales verticales.
● Encontrar la deformación y deflexión de la cercha de acero de A-36 en un comportamiento
mecánico de carga y descarga.

EQUIPOS UTILIZADOS EN LA PRÁCTICA:

● Deformímetros digitales.
● Relojes comparadores de desplazamientos.
● Cercha tipo Howe de 150 cm de longitud por 30 cm de altura. en acero A-36.

DESCRIPCIÓN DEL EQUIPO UTILIZADO

● Cercha con varillas de diámetro de ¼ de pulgada y módulo de elasticidad 212 Gpa.

Las barras están hechas de acero estructural A36 se produce bajo la especificación
ASTM A36.

Imagen No. 1 Fuente propia.

● Pesas de 16 kilogramos cada una, estas tienen una abertura en el medio para
poderlas ubicar en los ganchos ubicados en los nodos 3, 5 y 7.
 Imagen No. 2 Fuente propia.

● 5 relojes comparadores digitales, ubicados en la mitad de los dos tableros, estos

miden el desplazamiento vertical en milímetros, cuando a la cercha se le ponen o
quitan los discos de 16 kilogramos.

Imagen No. 3 Fuente Propia.

● 12 deformimetros, los cuales están ubicados sobre la barra a medir, están

conformados por dos sensores que miden la deformación cuando se someten algún
esfuerzo.

Imagen No. 4 Fuente Propia.

● El lector de deformimetros tiene una perilla que nos permite leer canales del 1 al 12 y
así leer la información que proporcionan los sensores.
 Imagen No. 5 Fuente Propia.

● MARCO TEÓRICO

La cercha tipo Howe o Pratt, es una cercha plana donde sus componentes verticales o
diagonales pueden actuar a compresión o tensión, esto se da según su apoyo y donde se
ubican las cargas.

Imagen Nº 1. Esquema de la cercha utilizada con sus cargas y reacciones

El deformímetro es un elemento de medición que muestra las diferencias superficiales que

puede presentar una pieza

● ANÁLISIS DE ARMADURAS POR EL MÉTODO DE LOS NODOS

El método de los nodos, consiste en el planteamiento de equilibrio mecánico de cada uno

de los nodos o nudos de una armadura simple. Un nodo es cada uno de los puntos donde
se encuentran dos o más barras. El equilibrio de la estructura implica el equilibrio local de
cada uno de los nodos. ​Estas ecuaciones expresan el hecho de que las componentes de
las fuerzas externas en las direcciones x y y, así como los momentos de las fuerzas
externas están en equilibrio. Por tanto, el sistema de fuerzas externas no impartirá ni
movimiento de traslación ni de rotación al cuerpo rígido considerado (Beer y
Johnston)(1999).

● MÉTODO DE CARGA UNITARIA

Si una estructura deformable se encuentra en equilibrio y soporta una carga dada o sistema
de cargas, está sujeta a una deformación virtual como resultado de alguna acción adicional.
El trabajo virtual externo de la carga dada o sistema de cargas es igual al trabajo virtual
interno de los esfuerzos causados por la carga dada o sistema de cargas.
El Método de Carga Virtual constituye en un método muy útil para el cálculo de deflexiones
elásticas en estructuras. Estas deflexiones pueden ser lineales o angulares en cualquier
dirección. La pendiente y la deflexión totales se obtienen aplicando el principio de
superposición y sumando los valores de la pendiente o la deflexión correspondiente a las
diversas cargas.
“Por ejemplo, esos desplazamiento pueden resultar de errores geométricos de fabricación,
de la temperatura o en el caso más común, por el esfuerzo” (R. C Hibbeler; Mecánica de
Materiales sexta edición 2006; pág 764).

PROCEDIMIENTO:
A continuación, se enuncian los pasos que fueron seguidos al realizar el ensayo deflexión y
deformación de una cercha de acero A-36 simplemente apoyada.

1. Inicialmente se ubica la cercha en dos apoyos simples en sus extremos, cercha que
contiene 12 nodos en cada una de sus partes, con dimensiones totales de 30 cm de altura,
y 150 cm de largo.
2. Luego se procede a ubicar 12 deformimetros a un lado de la cercha (ubicados así por
simetría de la cercha), 6 en cada uno de sus partes nombrando los deformimetros impares
adelante y pares atrás.
3. Se ubican tres relojes comparadores de desplazamiento en los tres puntos de carga
posteriormente mencionados.
4. Se anotan los datos de cada deformímetro y relojes comparadores de desplazamiento
inicialmente sin carga.
5. Seguidamente se procede a cargar la cercha en 3 puntos bajo cargas puntuales, estos
tres puntos ubicados en los tres nodos bajos centrales de la cercha.
6. Se harán 3 incrementos de carga de 48 Kg (48 kg, 96 kg y 144 kg), registrando los datos
de los deformímetros y los relojes comparadores en cada caso de proceso de carga.
7. Por último, se procede a hacer el proceso de descarga, realizando el mismo proceso
mencionado anteriormente, bajo el mismo patrón de carga y en los mismos puntos de
carga.

CÁLCULOS

A. Cálculo de longitud de cada segmento:

Inicialmente teníamos las distancias de los segmentos 6 − 7 , 1 − 3 , 3 − 5 , 5 − 7 , 7 − 9 ,

9 − 11 y 11 − 12 mostrados en la imagen Nº 2. Mediante una relación de triángulos nos es
posible hacer el cálculo de las distancias desconocidas de la mitad de la cercha, y siento
ésta simétrica las distancias opuestas serán iguales.
Ahora, teniendo las distancias de estos lados de los triángulos y utilizando el teorema de
Pitágoras podremos hallar las dimensiones de los segmentos correspondientes a las
hipotenusas.

A. Cálculo de las distancias:

Inicialmente teníamos las distancias de los segmentos 6 − 7 , 1 − 3 , 3 − 5 , 5 − 7 , 7 − 9 ,

9 − 11 y 11 − 12 mostrados en la imagen Nº 2. Mediante una relación de triángulos nos es
posible hacer el cálculo de las distancias desconocidas de la mitad de la cercha, y siento
ésta simétrica las distancias opuestas serán iguales.

Ahora, teniendo las distancias de estos lados de los triángulos y utilizando el teorema de
Pitágoras podremos hallar las dimensiones de los segmentos correspondientes a las
hipotenusas.
 Imagen Nº 2. Relación de triángulos para cálculo de distancias

B. Calculo de reacciones:
∑ M 1 = − 50P − 75 P − 100 P + (150)R12y = 0
225 P
R12y = 150 = 1, 5 P ​(1)

∑ F y = R1y − 3P + 1, 5P = 0

R1y = 1, 5P (2)

ΣF x = R1x = 0

C. Método de los nodos:

● Nodo 1

Dibujo 1. Diagrama de cuerpo libre del nodo 1

α = T an−1 ( 25
10
) = 21, 8°
ΣF x = − F 1−2 Cos(21, 8°) + F 1−3 = 0
Reemplazando (​ 2):​
ΣF y = − F 1−2 Sen(21, 8°) + 0, 5 P = 0
F 1−2 = 1, 35 P ​ (3)
F 1−3 = 1, 25 P ​(4)

● Nodo 3
 Dibujo 2. Diagrama de cuerpo libre nodo 3

Reemplazando (​ 4):
ΣF x = F 3−5 − 3, 75P = 0
F 3−5 = 1, 25 P ​(5)
ΣF y = F 2−3 = 0

● Nodo 2

Dibujo 3. Diagrama de cuerpo libre del nodo 2

β = T an−1 ( 10
25
) = 68, 2°
α = 21, 8°
Reemplazando (​ 3) d ​ irectamente​ ​se tiene:
ΣF x = − F 2−4 Cos(21, 8°) + (1, 35 P )Cos(21, 8°) − F 2−5 Sen(68, 2°) = 0
ΣF y = (1, 35 P )Sen(21, 8°) − F 2−4 Sen(21, 8°) + F 2−5 Cos(68, 2°) = 0
Despejando de la sumatoria en Y
F 2−5 1
= Cos(68,2°) [F 2−4 Sen(21, 8°) − 1, 35P Sen(21, 8°)]
Sustituyendo F 2−5 en sumatoria en X
F 2−4 = 1, 35P + T an(21, 8°)T an(68, 2°) [− F 2−4 + 1, 35 P ]
F 2−4 = 1, 35 P ​(6)
Por lo tanto:
F 2−5 = 1, 35P − 1, 35 P = 0
● Nodo 5

Dibujo 4. Diagrama de cuerpo libre nodo 5

Reemplazando (​ 5) d​ irectamente​ ​se tiene:​
ΣF x = − 1, 25 P + F 5−7 = 0
ΣF y = F 4−5 = 0 ​ (7)
Despejando de sumatoria en x: F 5−7 = 1, 25 P (8)
● Nodo 4

Dibujo 5. Diagrama de cuerpo libre nodo 4

α = 21, 8°
ϕ = T an−1 ( 20
25
) = 51, 34°
Reemplazando (​ 6)​ y (​ 7)​ directamente se tiene:
ΣF x = − F 4−6 Cos(21, 8°) − F 4−7 Sen(51, 34°) + (1, 35 P )Cos(21, 8°) = 0
ΣF y = (1, 35 P )Sen(21, 8°) − P + F 4−7 Cos(51, 34°) − F 4−6 Sen(21, 8°) = 0
Despejando de ΣF y se tiene​:
P F 4−7 Cos(51,34°)
F 4−6 = 1, 35 P − Sen(21,8°) + Sen(21,8°)
Reemplazando en ΣF x y despejando se tiene:
F 4−7 = 1
Sen(51,34°) [ P Cos(21,8°)
Sen(21,8°) −
F 4−7 Cos(51,34°)Cos(21,8°)
Sen(21,8°) ]
F 4−7 = 0 ​(9)
F 4−6 = 1, 35P (10)

● Nodo 6

Dibujo 6. Diagrama de cuerpo libre nodo 6

α = 21, 8°
Reemplazando (​ 10)​ directamente se tiene:​
ΣF x = (1, 35 P )Cos(21, 8°) − F 6−8 Cos(21, 8°) = 0
ΣF y = 2Sen(21, 8°)(1, 35 P ) − F 6−7 = 0
Despejando de ΣF y se tiene:
F 6−7 = P ​(11)
Despejando de ΣF x se tiene:
F 6−8 = 1, 35 P ​(12)
● Nodo 7
 Dibujo 7. Diagrama de cuerpo libre nodo 7

δ = T an−1 ( 25
20
) = 38, 66°
Reemplazando (​ 8),​ (​ 9)​ y (​ 11)​ directamente se tiene:
ΣF x = − 1, 25 P − F 7−8 Cos(38, 66°) + F 7−9 + (0) Cos(38, 66°) = 0
ΣF y = P − (0) (38, 66°) − F 7−8 Sen(38, 66°) − P = 0
Despejando de ΣF y se tiene:
1
F 7−8 = Sen(38,66°) [ P − (0) Sen(38, 66°)P − P ] = 0 ​ (13)
Reemplazando en el despeje de ΣF x se tiene:
F 7−9 = 1, 25 P ​(14)

Dibujo 8. Nodos de media cercha

Se ha analizado la mitad de la cercha como se muestra en el dibujo 8. Siendo una cercha

de estructura simétrica, las fuerzas internas de los elementos restantes también lo son y
equivalen a los ya analizados.

Siendo así se puede concluir con el análisis pues F 6−8 ​(12) es igual a F 4−6 ​(10), F 7−8 (13)
es igual a F 4−7 (9) ​y F 7−9 (14) es igual F 5−7 (8). ​Para lo cual se dice que el análisis ha
cerrado.
 Dibujo 9. Análisis de fuerzas internas hasta la mitad (cercha simétrica)

RESULTADOS

En la siguiente tabla se podrá observar la variación de las fuerzas internas a partir de

diferentes cargas a las que fue expuesta la estructura.

Las cargas netas se colocaron por etapas en pesas de 16 kg. En la primera etapa se colocó
un pesa en cada uno de los nodos 5, 7 y 9 de la estructura, sumando una carga neta de 48
kg, a cada nodo le correspondió 16 kg, debido a que la estructura tiene dos caras de
cerchas, pues para cada nodo 5, 7 y 9 de cada cara le correspondió una carga de 8 kg.
Entonces P queda, en este caso, igual a 8 kg que equivale a 78,45 N.
Para las etapas siguientes se implementaron cargas netas de 96 kg y 144 kg para las
cuales P era igual a 16 kg que equivale a 156,9 N y 24 kg que equivale a 235,36 N
respectivamente.

FUERZAS INTERNAS
Fuerza Fuerza Interna Módulo de Numeral Tension Compresión
Interna* Homologa Fuerza
(N)
F 1−2 F 10−12 4, 04 P (3) X
F 1−3 F 11−12 3, 75 P (4) X
F 3−5 F 9−11 3, 75 P (5) X
F 2−4 F 8−10 4, 04 P (6) X
F 2−3 F 10−11 0 - - -
F 2−5 F 9−10 0 - - -
F 4−5 F 8−9 P (7) X
F 5−7 F 7−9 (14) 3, 75 P (8) X
F 4−7 F 7−8 (13) 1, 066 P (9) X
F 4−6 F 6−8 (12) 3, 14 P (10) X
F 6−7 F 6−7 2, 33 P (11) X
N Re
Tabla 1. Fuerzas internas halladas
 Imagen Nº 3. Representación de fuerzas internas halladas
​ D. Desplazamientos

● Carga virtual en nodo 3

Imagen Nº 4. Carga virtual en nodo 3

ΣM 1 =− 25(1) + R12y (150) = 0

ΣF y = R1y + R12y − 1 = 0
25 1
R12y = 150 = 6
R1y = 1 − 61 = 65

FUERZAS INTERNAS CON CARGA VIRTUAL EN NODO 3

Módulo de la Tensión Compresión
Fuerza Interna fuerza (N)
F 1−3 2,0833 X
F 1−2 2,2438 X
F 2−3 1,0000 X
F 3−5 2,0833 X
F 2−5 1,3463 X
F 2−4 0,8975 X
F 4−5 0,5000 X
F 5−7 0,8333 X
F 4−7 0,5336 X
F 4−6 0,4488 X
 F 6−7 0,3333 X
F 11−12 0,4167 X
F 10−12 0,4488 X
F 10−11 0 ---------
F 9−11 0,4167 X
F 9−10 0 ----------
F 8−10 0,4488 X
F 8−9 0 ----------
F 7−9 0,4167 X
F 7−8 0 --------
F 6−8 0,4488 X

N eU 1
Tabla 2. Fuerzas internas halladas con carga virtual en nodo 3

Imagen Nº 5. Fuerzas internas con carga virtual en nodo 3

● Carga virtual en nodo 5

Im
​ agen Nº 6. Carga virtual en nodo 5

ΣM 1 =− 50(1) + R12y (150) = 0

ΣF y = R1y + R12y − 1 = 0
50 1
R12y = 150 = 3
R1y = 1 − 31 = 32
 FUERZAS INTERNAS CON CARGA VIRTUAL EN NODO 5
Módulo de la Tensión Compresión
Fuerza Interna fuerza (N)
F 1−3 1,6667 X
F 1−2 1,7951 X
F 2−3 0 ---------
F 3−5 1,6667 X
F 2−5 0 ---------
F 2−4 1,7951 X
F 4−5 1,0000 X
F 5−7 1,6667 X
F 4−7 1,0672 X
F 4−6 0,8975 X
F 6−7 0,6667 X
F 11−12 0,8333 X
F 10−12 0,8975 X
F 10−11 0 ---------
F 9−11 0,8333 X
F 9−10 0 ----------
F 8−10 0,8975 X
F 8−9 0 ----------
F 7−9 0,8333 X
F 7−8 0 --------
F 6−8 0,8975 X
N eU 2
Tabla 3. Fuerzas internas halladas con carga virtual en nodo 5

Imagen Nº 7. Fuerzas internas con carga virtual en nodo 5

● Carga virtual en nodo 7

Imagen Nº 8. Carga virtual en nodo 7

ΣM 1 =− 75(1) + R12y (150) = 0

ΣF y = R1y + R12y − 1 = 0
75 1
R12y = 150 = 2
R1y = 1 − 21 = 21

FUERZAS INTERNAS CON CARGA VIRTUAL EN NODO 7

Módulo de la Tensión Compresión
Fuerza Interna fuerza (N)
F 1−3 1,2500 X

F 1−2 1,3463 X

F 2−3 0 ---------

F 3−5 1,2500 X

F 2−5 0 ---------

F 2−4 1,3463 X

F 4−5 0 X

F 5−7 1,2500 X

F 4−7 0 X

F 4−6 1,3463 X

F 6−7 1,0000 X

F 11−12 1,2500 X

F 10−12 1,3463 X

F 10−11 0 ---------
 F 9−11 1,2500 X

F 9−10 0 ----------

F 8−10 1,3463 X

F 8−9 0 ----------

F 7−9 1,2500 X

F 7−8 0 --------

F 6−8 1,3463 X

N eU 3
Tabla 4. Fuerzas internas halladas con carga virtual en nodo 7

Imagen Nº 9. Fuerzas internas con carga virtual en nodo 7

F. Desplazamientos teóricos

En las siguientes tablas se presenta los desplazamientos teóricos de cada uno de los
segmentos de la cercha con base en las fuerzas internas halladas con el método de los
nodos y las cargas unitarias aplicadas en los nodos 3,5 y 7 de las cercha en estudio. Se
entiende que P es reemplazada por la fuerza que actúa en una cara de la cercha a medida
que se carga.
Para el cálculo de los desplazamientos aplicamos la siguiente fórmula:
21
N eR ·N eU 3,5,7 ·L
δ 3,5,7−X = ∑ E·A
e=1

Para la carga unitaria aplicada en el nodo 3 tenemos:

Segm Nr Nr Nr N Ue 3 L (m) D D D
(8 Kgf) (16 Kgf) (24 Kgf) (8 Kgf) (16 Kgf) (24 Kgf)
78,45 N 156,9 N 235,36 N 78,45 N 156,9 N 235,36 N

1-3 294,20 588,40 950,10 2,0833 0,25 2,42E-05 4,83E-05 7,81E-05

1-2 -316,95 -633,91 -1023,58 -2,2438 0,2693 3,02E-05 6,04E-05 9,76E-05
 2-3 0,00 0,00 0,00 1 0,1 0,00E+00 0,00E+00 0,00E+00
3-5 294,20 588,40 950,10 2,0833 0,25 2,42E-05 4,83E-05 7,81E-05
2-5 0,00 0,00 0,00 -1,3463 26,93 0,00E+00 0,00E+00 0,00E+00
2-4 -316,95 -633,91 -1023,58 -0,8975 26,93 1,21E-03 2,42E-03 3,90E-03
4-5 78,45 156,91 253,36 0,5 0,2 1,24E-06 2,47E-06 4,00E-06
5-7 294,20 588,40 950,10 0,8333 0,25 9,67E-06 1,93E-05 3,12E-05
4-7 -83,63 -167,26 -270,08 -0,5336 0,3202 2,25E-06 4,51E-06 7,28E-06
4-6 -246,34 -492,69 -795,55 -0,4488 0,2693 4,70E-06 9,39E-06 1,52E-05
6-7 182,80 365,59 590,33 0,3333 0,3 2,88E-06 5,77E-06 9,31E-06
11-12 294,20 588,40 950,10 0,4167 0,25 4,83E-06 9,67E-06 1,56E-05
10-12 -316,95 -633,91 -1023,58 -0,4488 0,2693 6,04E-06 1,21E-05 1,95E-05
10-11 0,00 0,00 0,00 0 0,1 0,00E+00 0,00E+00 0,00E+00
9-11 294,20 588,40 950,10 0,4167 0,25 4,83E-06 9,67E-06 1,56E-05
9-10 0,00 0,00 0,00 0 0,2693 0,00E+00 0,00E+00 0,00E+00
8-10 -316,95 -633,91 -1023,58 -0,4488 0,2693 6,04E-06 1,21E-05 1,95E-05
8-9 78,45 156,91 253,36 0 0,2 0,00E+00 0,00E+00 0,00E+00
7-9 294,20 588,40 950,10 0,4167 0,25 4,83E-06 9,67E-06 1,56E-05
7-8 -83,63 -167,26 -270,08 0 0,3202 0,00E+00 0,00E+00 0,00E+00
6-8 -246,34 -492,69 -795,55 -0,4488 0,2693 4,70E-06 9,39E-06 1,52E-05

Σ 1,34E-03 2,68E-03 4,32E-03

Tabla 5. Desplazamiento teórico con carga unitaria en nodo 3. (Módulo E=2E11;Área=3,17E-5)

Para la carga unitaria aplicada en el nodo 5 tenemos:

Segm Nr Nr Nr N Ue 5 L (m) D D D
(8 Kgf) (16 Kgf) (24 Kgf) (8 Kgf) (16 Kgf) (24 Kgf)
78,45 156,9 N 235,36 N 78,45 N 156,9 N 235,36 N
N

1-3 294,20 588,40 950,10 1,6667 0,25 1,93E-05 3,87E-05 6,24E-05

1-2 -316,95 -633,91 -1023,58 -1,7951 0,2693 2,42E-05 4,83E-05 7,80E-05

2-3 0,00 0,00 0,00 0 0,1 0,00E+00 0,00E+00 0,00E+00

3-5 294,20 588,40 950,10 1,6667 0,25 1,93E-05 3,87E-05 6,24E-05

2-5 0,00 0,00 0,00 0 26,93 0,00E+00 0,00E+00 0,00E+00

2-4 -316,95 -633,91 -1023,58 -1,7951 26,93 2,42E-03 4,83E-03 7,80E-03

4-5 78,45 156,91 253,36 1 0,2 2,47E-06 4,95E-06 7,99E-06

5-7 294,20 588,40 950,10 1,6667 0,25 1,93E-05 3,87E-05 6,24E-05

4-7 -83,63 -167,26 -270,08 -1,0672 0,3202 4,51E-06 9,02E-06 1,46E-05

 4-6 -246,34 -492,69 -795,55 -0,8975 0,2693 9,39E-06 1,88E-05 3,03E-05

6-7 182,80 365,59 590,33 0,6667 0,3 5,77E-06 1,15E-05 1,86E-05

11-12 294,20 588,40 950,10 0,8333 0,25 9,67E-06 1,93E-05 3,12E-05

10-12 -316,95 -633,91 -1023,58 -0,8975 0,2693 1,21E-05 2,42E-05 3,90E-05

10-11 0,00 0,00 0,00 0 0,1 0,00E+00 0,00E+00 0,00E+00

9-11 294,20 588,40 950,10 0,8333 0,25 9,67E-06 1,93E-05 3,12E-05

9-10 0,00 0,00 0,00 0 0,2693 0,00E+00 0,00E+00 0,00E+00

8-10 -316,95 -633,91 -1023,58 -0,8975 0,2693 1,21E-05 2,42E-05 3,90E-05

8-9 78,45 156,91 253,36 0 0,2 0,00E+00 0,00E+00 0,00E+00

7-9 294,20 588,40 950,10 0,8333 0,25 9,67E-06 1,93E-05 3,12E-05

7-8 -83,63 -167,26 -270,08 0 0,3202 0,00E+00 0,00E+00 0,00E+00

6-8 -246,34 -492,69 -795,55 -0,8975 0,2693 9,39E-06 1,88E-05 3,03E-05

Σ 2,58E-03 5,17E-03 8,34E-03

Tabla 6. Desplazamiento teórico con carga unitaria en nodo 5. ( Módulo E=2E11;Área=3,17E-5)

Para la carga unitaria aplicada en el nodo 7 tenemos:

Segm Nr Nr Nr N Ue 7 L (m) D D D
(8 Kgf) (16 Kgf) (24 Kgf) (8 Kgf) (16 Kgf) (24 Kgf)
 78,45 N 156,9 N 235,36 N 78,45 N 156,9 N 235,36 N

1-3 294,20 588,40 950,10 1,25 0,25 1,45E-05 2,90E-05 4,68E-05

1-2 -316,95 -633,91 -1023,58 -1,3463 0,2693 1,81E-05 3,63E-05 5,85E-05

2-3 0,00 0,00 0,00 0 0,1 0,00E+00 0,00E+00 0,00E+00

3-5 294,20 588,40 950,10 1,25 0,25 1,45E-05 2,90E-05 4,68E-05

2-5 0,00 0,00 0,00 0 26,93 0,00E+00 0,00E+00 0,00E+00

2-4 -316,95 -633,91 -1023,58 -1,3463 26,93 1,81E-03 3,63E-03 5,85E-03

4-5 78,45 156,91 253,36 0 0,2 0,00E+00 0,00E+00 0,00E+00

5-7 294,20 588,40 950,10 1,25 0,25 1,45E-05 2,90E-05 4,68E-05

4-7 -83,63 -167,26 -270,08 0 0,3202 0,00E+00 0,00E+00 0,00E+00

4-6 -246,34 -492,69 -795,55 -1,3463 0,2693 1,41E-05 2,82E-05 4,55E-05

6-7 182,80 365,59 590,33 1 0,3 8,65E-06 1,73E-05 2,79E-05

11-12 294,20 588,40 950,10 1,25 0,25 1,45E-05 2,90E-05 4,68E-05

10-12 -316,95 -633,91 -1023,58 -1,3463 0,2693 1,81E-05 3,63E-05 5,85E-05

10-11 0,00 0,00 0,00 0 0,1 0,00E+00 0,00E+00 0,00E+00

9-11 294,20 588,40 950,10 1,25 0,25 1,45E-05 2,90E-05 4,68E-05

9-10 0,00 0,00 0,00 0 0,2693 0,00E+00 0,00E+00 0,00E+00

8-10 -316,95 -633,91 -1023,58 -1,3463 0,2693 1,81E-05 3,63E-05 5,85E-05

8-9 78,45 156,91 253,36 0 0,2 0,00E+00 0,00E+00 0,00E+00

7-9 294,20 588,40 950,10 1,25 0,25 1,45E-05 2,90E-05 4,68E-05

7-8 -83,63 -167,26 -270,08 0 0,3202 0,00E+00 0,00E+00 0,00E+00

6-8 -246,34 -492,69 -795,55 -1,3463 0,2693 1,41E-05 2,82E-05 4,55E-05

Σ 1,99E-03 3,98E-03 6,43E-03

Tabla 7. Desplazamiento teórico con carga unitaria en nodo 7. ( Módulo E=2E11;Área=3,17E-5)

Tenemos entonces los desplazamientos teóricos en cada etapa de carga:

DESPLAZAMIENTO TEÓRICO

NODO 0 Kgf (8 Kgf) (16 Kgf) (24 Kgf)

78,45 N 156,9 N 235,36 N

3 0,000 1,34E-03 2,68E-03 4,32E-03

 5 0,000 2,58E-03 5,17E-03 8,34E-03

7 0,000 1,99E-03 3,98E-03 6,43E-03

9 0,000 2,58E-03 5,17E-03 8,34E-03

11 0,000 1,34E-03 2,68E-03 4,32E-03

Tabla 8. Desplazamiento teórico en los nodos 3-3’,5-5’,7-7’,9-9’ de la cercha- Etapa de carga.

G. Deformación Teórica

Segmento N Re en L (m) Área (m2) Módulo E Esfuerzo en Deformación en

función de (Pa) función de función de P
P (N) P (Pa) (adimensional)

1-3 3,75 0,25 3,17E-05 2E+11 118408,6 5,92E-07

1-2 -4,04 0,2693 3,17E-05 2E+11 127565,5 6,38E-07

2-3 0 0,1 3,17E-05 2E+11 0,0 0,00E+00

3-5 3,75 0,25 3,17E-05 2E+11 118408,6 5,92E-07

2-5 0 26,93 3,17E-05 2E+11 0,0 0,00E+00

2-4 -4,04 26,93 3,17E-05 2E+11 127565,5 6,38E-07

4-5 1 0,2 3,17E-05 2E+11 31575,6 1,58E-07

5-7 3,75 0,25 3,17E-05 2E+11 118408,6 5,92E-07

4-7 -1,066 0,3202 3,17E-05 2E+11 33659,6 1,68E-07

4-6 -3,14 0,2693 3,17E-05 2E+11 99147,5 4,96E-07

6-7 2,33 0,3 3,17E-05 2E+11 73571,2 3,68E-07

11-12 3,75 0,25 3,17E-05 2E+11 118408,6 5,92E-07

10-12 -4,04 0,2693 3,17E-05 2E+11 127565,5 6,38E-07

10-11 0 0,1 3,17E-05 2E+11 0,0 0,00E+00

9-11 3,75 0,25 3,17E-05 2E+11 118408,6 5,92E-07

9-10 0 0,2693 3,17E-05 2E+11 0,0 0,00E+00

8-10 -4,04 0,2693 3,17E-05 2E+11 127565,5 6,38E-07

8-9 1 0,2 3,17E-05 2E+11 31575,6 1,58E-07

7-9 3,75 0,25 3,17E-05 2E+11 118408,6 5,92E-07

7-8 -1,066 0,3202 3,17E-05 2E+11 33659,6 1,68E-07

6-8 -3,14 0,2693 3,17E-05 2E+11 99147,5 4,96E-07

Tabla 9. Deformación real en función de P en cada segmento de la cercha

Segmento Deformación Teórica Esfuerzo teóricos (Pa)

P=8 Kgf P=16 Kgf P=24 Kgf P=8 Kgf P=16 Kgf P=24 Kgf

1-3 4,64E-05 9,29E-05 1,39E-04 9289154,67 18578309,3 27868648,1

1-2 5,00E-05 1,00E-04 1,50E-04 10007513,5 20015027 30023816,1

2-3 0,00E+00 0,00E+00 0,00E+00 0 0 0

3-5 4,64E-05 9,29E-05 1,39E-04 9289154,67 18578309,3 27868648,1

2-5 0,00E+00 0,00E+00 0,00E+00 0 0 0

2-4 5,00E-05 1,00E-04 1,50E-04 10007513,5 20015027 30023816,1

4-5 1,24E-05 2,48E-05 3,72E-05 2477105,82 4954211,64 7431633,22

5-7 4,64E-05 9,29E-05 1,39E-04 9289154,67 18578309,3 27868648,1

4-7 1,32E-05 2,64E-05 3,96E-05 2640595,62 5281191,24 7922123,46

4-6 3,89E-05 7,78E-05 1,17E-04 7778121,38 15556242,8 23335355,6

6-7 2,89E-05 5,77E-05 8,66E-05 5771660,64 11543321,3 17315717,6

11-12 4,64E-05 9,29E-05 1,39E-04 9289154,67 18578309,3 27868648,1

10-12 5,00E-05 1,00E-04 1,50E-04 10007513,5 20015027 30023816,1

10-11 0,00E+00 0,00E+00 0,00E+00 0 0 0

9-11 4,64E-05 9,29E-05 1,39E-04 9289154,67 18578309,3 27868648,1

9-10 0,00E+00 0,00E+00 0,00E+00 0 0 0

8-10 5,00E-05 1,00E-04 1,50E-04 10007513,5 20015027 30023816,1

8-9 1,24E-05 2,48E-05 3,72E-05 2477105,82 4954211,64 7431633,22

7-9 4,64E-05 9,29E-05 1,39E-04 9289154,67 18578309,3 27868648,1

7-8 1,32E-05 2,64E-05 3,96E-05 2640595,62 5281191,24 7922123,46

6-8 3,89E-05 7,78E-05 1,17E-04 7778121,38 15556242,8 23335355,6

Tabla 10. Deformaciones y esfuerzos reales teóricos

● Resultados de laboratorio

DEFORMIMETRO: ETAPA DE CARGA

SEGMENTO P = 0 Kgf P = 8 Kgf P= 16 Kgf P = 24 Kgf

0N 78,45 N 156,9 N 235,36 N
6-7 0.000071 0.000114 0.000069 0.000110
6’-7’ 0.000256 0.000282 0.000279 0.000283
6-8 0.000190 0.000154 0.000071 0.000023
6’-8’ 0.000220 0.000189 0.000103 0.000065
7-8 0.000164 0.000140 0.000066 0.000037
7‘-8’ 0.000366 0.000349 0.000281 0.000253
8-9 0.004058 0.003938 0.002784 0.002513
 8’-9’ - - - -
7-9 0.000717 0.000758 0.000735 0.000768
7’-9’ 0.002483 0.002524 0.002488 0.020519
9-10 0.018859 0.018860 0.018796 0.018788
9’-10’ 0.000056 0.000055 -0.000009 -0.000012

Tabla 11. Deformación medida en cada brazo de ambas caras de la parte derecha de la cercha-
Etapa de carga.

DEFORMIMETRO: ETAPA DE DESCARGA

SEGMENTO P= 16 Kgf P = 8 Kgf P = 0 Kgf

156,9 N 78,45 N 0N
6-7 0.000073 0.000017 -0.000011
6’-7’ 0.000238 0.000203 0.000178
6-8 0.000071 0.000080 0.000132
6’-8’ 0.000089 0.000114 0.000151
7-8 0.000047 0.000064 0.000088
7‘-8’ 0.000262 0.000275 0.000290
8-9 0.002310 0.003215 0.002794
8’-9’ -- -- --
7-9 0.000721 0.000688 0.000643
7’-9’ 0.002467 0.002432 0.002384
9-10 0.018779 0.018784 0.018781
9’-10’ -0.000020 -0.000021 -0.000021
Tabla 12. Deformación medida en cada brazo de ambas caras de la parte derecha de la cercha-
Etapa de descarga.

Deformación promedio Experimental

Carga Aplicada
P = 0 Kgf P = 8 Kgf P= 16 Kgf P = 24 Kgf
Segem 0N 78,45 N 156,9 N 235,36 N
6-7 0,000030 0,0000655 0,000071 0.000110

6’-7’ 0,000217 0,0002425 0,0002585 0.000283

6-8 0,000161 0,000117 0,000071 0.000023

6’-8’ 0,0001855 0,0001515 0,000096 0.000065

7-8 0,000126 0,000102 0,0000565 0.000037

7‘-8’ 0,000328 0,000312 0,0002715 0.000253

8-9 0,003426 0,003576.5 0,002547 0,002513

 8’-9’ -- -- -- -

7-9 0,000680 0,000723 0,000728 0.000768

7’-9’ 0,002433.5 0,002478 0,002477.5 0.002477.5

9-10 0,018820 0,018822 0,018787.5 0.018788

9’-10’ 0,0000175 0,000017 -0,0000145 -0.000012

Tabla 13. Deformación promedio medida en cada brazo de ambas caras de la parte derecha de la
cercha. Etapa de carga y descarga.

Ya que los deformímetros estaban ubicados de manera homóloga entre las dos caras de la cercha,
se pueden promediar sus datos, y así se puede tener un dato más aproximado al real.
Realizando los promedios pertinentes, se obtuvo que la deformación final de los elementos fue:

Deformación Final

Carga Aplicada (kg)

P = 0 Kgf P = 8 Kgf P= 16 Kgf P = 24 Kgf

No. 0N 78,45 N 156,9 N 235,36 N

6-7 0 -5,00E-06 5,50E-05 6,20E-05

6-8 0 -5,80E-05 -6,85E-05 -1,22E-04

7-8 0 -3,25E-05 -4,05E-05 -7,15E-05

8-9 0 1,50E-06 2,05E-05 2,40E-05

7-9 0 2,50E-05 6,90E-05 9,75E-05

9-10 0 -8,50E-06 -1,40E-05 -3,00E-06

*El elemento 7 no se puede promediar porque el elemento 8 (su homólogo), no estaba en
funcionamiento.
Tabla 14. Deformación final ajustada medida en cada brazo de ambas caras de la parte derecha de
la cercha. Etapa de carga y descarga.

RELOJES COMPARADORES: ETAPA DE CARGA

NODO P = 0 Kgf P = 8 Kgf P= 16 Kgf P = 24 Kgf

0N 78,45 N 156,9 N 235,36 N
1 236 232 227 222
3 641 667 694 719
5 959 927 894 866
7 1474.5 1440 1410 1378
9 1487 1457 1426 1394.5
11 362 388 412.5 436
12 95 95.5 91 85
Tabla 15. Desplazamiento en los nodos 1-1’, 3-3’,5-5’,7-7’,9-9’, 11-11’, 12-12’ de la cercha- Etapa de
carga.
 RELOJES COMPARADORES: ETAPA DE DESCARGA

NODO P= 16 Kgf P = 8 Kgf P = 0 Kgf

156,9 N 78,45 N 0N

1 225 230 235

3 695 669 641

5 895 928 961

7 1411 1433 1478

9 1427 1457 1488

11 413 390 363

12 85 85 85

Tabla 16. Desplazamiento en los nodos 1-1’, 3-3’,5-5’,7-7’,9-9’, 11-11’, 12-12’ de la cercha- Etapa de
descarga.

RELOJES COMPARADORES: PROMEDIOS AJUSTADOS

NODO P = 0 Kgf P = 8 Kgf P= 16 Kgf P = 24 Kgf

0N 78,45 N 156,9 N 235,36 N

1 235.5 231 226 222

3 641 668 694.5 719

5 960 927.5 894.5 866

7 1476.25 1436.5 1410.5 1378

9 1487.5 1457 1426.5 1394.5

11 362.5 389 412.75 436

12 90 90.25 88 85

Tabla 17. Promedio de desplazamientos de carga y descarga en los nodos 3-3’,5-5’,7-7’,9-9’ de la

cercha.

ANÁLISIS DE RESULTADOS

Los resultados teóricos siempre tienen cierta dispersión respecto a los resultados experimentales, es
por eso que comparando los valores obtenidos en el laboratorio y los valores teóricos vemos
resultados diferentes, dado que al hacer los cálculos utilizando el método de los nudos y sus
desplazamientos se asume que los elementos nunca han sido cargados, que todos reaccionan
completamente igual, que la cercha frontal y posterior se deforman exactamente de la misma
manera, que cada carga aplicada se divide en dos partes completamente iguales para cada cercha.
Es decir se desprecian un sin número de variables reales que en un ensayo pueden influenciar de
manera importante.

Sin embargo al ser un modelo matemático establecido, se demuestra que al usarlo se obtiene una
buena aproximación de las desplazamientos y deformaciones que pueden sufrir los elementos
estructurales cuando son sometidos a diferentes cargas, por lo que se puede simular su
funcionamiento por medio de este.

Por otra parte las mediciones dadas por los equipos utilizados en el laboratorio no fueron las más
precisas, pues aunque cumplen con las condiciones del presente laboratorio no son dispositivos de
una precisión rigurosa. Las deformaciones de los elementos de la cercha se midieron con
deformímetros eléctricos, esto presenta un inconveniente a la hora de tomar las lecturas, pues dada
la naturaleza del material de transmisión, se pueden producir interferencias que alteran los datos
obtenidos, como se evidencia en las tomas de carga y descarga.

Igualmente el desgaste de la cercha puede provocar que presente cierta plasticidad en su

comportamiento, puesto que como se ha demostrado en clase, el comportamiento de un elemento
sometido varias veces a carga no presenta las mismas recuperaciones, por lo que puede incidir en
que las deformaciones experimentales resultan alteradas en comparación si el material fuera
completamente nuevo

CONCLUSIONES

En la vida diaria del ingeniero civil es usual encontrarse con el tipo de estructura analizada en el
cuerpo de este informe, ya que nos permiten el soporte de otras estructuras según sus
características. Las cerchas o armaduras son usadas y analizadas a profundidad en la ingeniería
estructural puesto que sus diferentes geometrías permiten el soporte de una gran variedad de
estructuras como los son techos, puentes y estructuras que soliciten grandes luces.

Igualmente hay que tener en cuenta que por la practicidad del modelo físico, se asumen fenómenos
que no necesariamente ocurren en la práctica, pero que facilita el desarrollo matemático de la
estructura y permite una aproximación verídica de la cercha a la realidad, como lo es el momento
cero en los nodos y la estaticidad de los soportes.

Bibliografía
● Clases y asesoría del Ingenierio Darwin Humberto Mora
● Beer, F. J. (2013). ​Mecánica de materiales (6a. ed.). México D.F: McGraw-Hill/
Interamericana Editores.
● Hibbeler, R. C. (2006). ​Mecánica de Materiales.​ México D.F : Pearson Educación. .
● Universidad Nacional De Colombia. (23 de Septiembre de 2015). ​Bdigital Repositorio
Institucional UN​. Obtenido de Bdigital Repositorio Institucional UN:
http://www.bdigital.unal.edu.co
