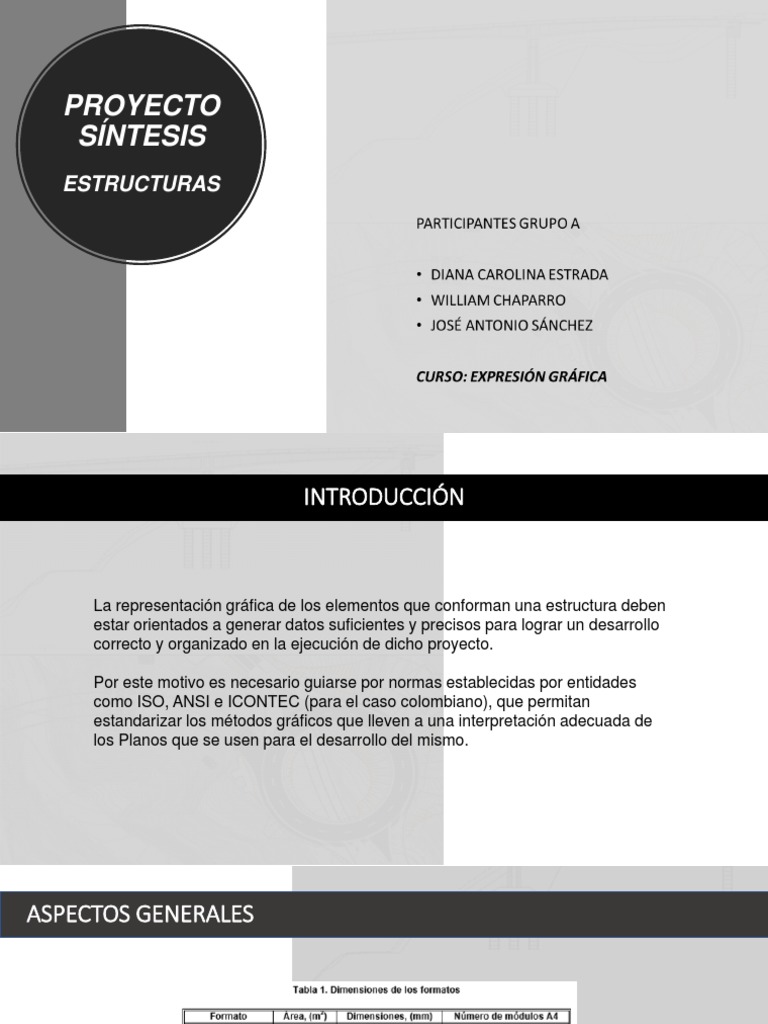

PROYECTO

SÍNTESIS
ESTRUCTURAS
 INTRODUCCIÓN

La representación gráfica de los elementos que conforman una estructura deben

estar orientados a generar datos suficientes y precisos para lograr un desarrollo
correcto y organizado en la ejecución de dicho proyecto.

Por este motivo es necesario guiarse por normas establecidas por entidades
como ISO, ANSI e ICONTEC (para el caso colombiano), que permitan
estandarizar los métodos gráficos que lleven a una interpretación adecuada de
los Planos que se usen para el desarrollo del mismo.
ASPECTOS GENERALES

Tabla extraída de NTC 1687, página 1

• Para la elaboración de planos del proyecto hemos escogido la dimensión A4, que permite representar
de manera general el proyecto, mostrando algunos detalles del mismo.
ASPECTOS GENERALES

• El contenido del rótulo informa los aspectos generales y específicos del proyecto, como lo
son los nombres de los participantes del grupo, el proyecto que se relaciona y el detalle
que se muestra en cada uno de los planos.

Escudo de Capa asignada para Colores de texto

Grosor de línea asignado
Universidad incluido líneas de Cajetín, diferentes enmarcando los
dentro de la capa, texto en
como imagen independiente del texto datos más importantes
Arial, altura 2
VISTA SUPERIOR – PLANO EN PLANTA
• El plano en planta es la vista de la estructura, cuando se mira desde arriba y contiene para nuestro caso:
1. Vista superior de la estructura completa y sus empalmes.
2. Curvas de nivel orientativas del terreno.
3. Identificación de construcciones.
4. Cauces de ríos o afluentes de agua.

Estructura

Construcciones

Detalle de cimentación
Cada uno de
los detalles
tiene una capa
y un color
asignado para Rio
las líneas.
VISTA SUPERIOR – PLANO EN PLANTA

Se detallan en las estructuras de cimentación con

líneas de diferentes grosores los contenidos más
importantes y se aplica transparencia en líneas
para marcar los ejes.

El plano en planta debe contener la ubicación del

dibujo como uno de los elementos claves, por lo tanto
se asocia tabla de coordenadas de localización, que se
construye manualmente generando líneas o por el
comando de tabla.
VISTA EN ALZADO

Achurado

Abscisado
Tipos de línea

La vista en alzado debe mostrar la mayor cantidad de datos posibles para ejecutar el proyecto y el dibujo se
realizó usando además de líneas invisibles y grosores tipos de línea diferentes, como lo es la línea Dashed que
ilustra el terreno.
Este plano se acompaña por líneas de abscisado que corresponden a la longitud de la estructura, que se instalan
en la parte inferior para no intervenir el gráfico con acotado como lo indica la NTC 1960.
CORTE TRANSVERSAL
Textos de identificación

Los cortes de la estructura

Dimensiones permiten ahondar en el diseño,
son más detallados que los vistos
anteriormente como la vista
niveles superior y el alzado.
En ésta se aprecian dimensiones
funcionales acotadas, sólo las
necesarias para lograr la
ejecución de la pieza.
Se incluye la indicación de
niveles correspondientes al
elemento, con flechas y líneas
guía.

Espacio lineal cortado que representa una continuidad entre

la pieza superior e inferior hasta llegar a los niveles indicados.
CONCLUSIONES

1. La Expresión gráfica de un elemento a construir, cualquiera que éste fuera,

debe realizarse de manera clara, siguiendo un orden y estructura.
2. Para estandarizar los procedimientos de construcción de planos, se conciben
entidades normalizadoras, que generan documentos que orientan la
construcción de los mismos, que finalmente podrán ser interpretados por
cualquier usuario con conocimientos mínimos para el desarrollo de la labor
para los que fueron construidos.
3. La inclusión de capas, colores, tipos de línea, grosores y demás aportan al
plano información clave. Es importante lograr que éstas características hablen
dentro del gráfico para que ilustren con claridad la idea del generador.
REFERENCIAS

- Norma Técnica Colombiana NTC 1912, 22 de noviembre del 2000, Icontec, Documentación Técnica
de Producto. Vocabulario.
- Norma Técnica Colombiana NTC 1960, 27 de noviembre de 1996, Icontec, Dibujo Técnico
Dimensionamiento Principios Generales.
- Norma Técnica Colombiana NTC 1594, 10 de diciembre de 1980, Icontec, Dibujo técnico.
Terminología.
- Norma Técnica Colombiana NTC 1687, 04 de noviembre de 1981, Icontec, Dibujo técnico. Formato
y Plegado de los dibujos.
- Normalización General de dibujo técnico. John A. Prieto Carrillo. 2014. Material de estudio
educativo para estudiantes de la Universidad Militar Nueva Granada.
