Acotaciones

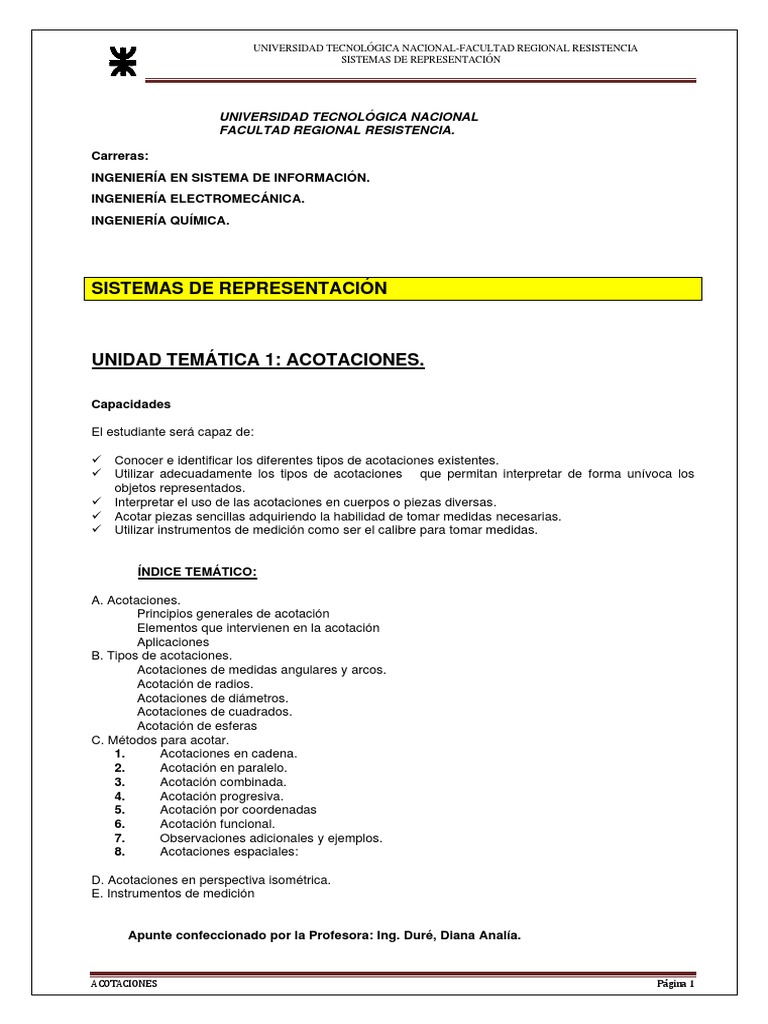

UNIVERSIDAD TECNOLÓGICA NACIONAL-FACULTAD REGIONAL RESISTENCIA
SISTEMAS DE REPRESENTACIÓN
UNIVERSIDAD TECNOLÓGICA NACIONAL

FACULTAD REGIONAL RESISTENCIA.
Carreras:
INGENIERÍA EN SISTEMA DE INFORMACIÓN.
INGENIERÍA ELECTROMECÁNICA.
INGENIERÍA QUÍMICA.
UNIDAD TEMÁTICA 1: ACOTACIONES.
Capacidades
El estudiante será capaz de:
✓ Conocer e identificar los diferentes tipos de acotaciones existentes.

✓ Utilizar adecuadamente los tipos de acotaciones que permitan interpretar de forma unívoca los
objetos representados.
✓ Interpretar el uso de las acotaciones en cuerpos o piezas diversas.
✓ Acotar piezas sencillas adquiriendo la habilidad de tomar medidas necesarias.
✓ Utilizar instrumentos de medición como ser el calibre para tomar medidas.
ÍNDICE TEMÁTICO:
A. Acotaciones.
Principios generales de acotación
Elementos que intervienen en la acotación
Aplicaciones
B. Tipos de acotaciones.
Acotaciones de medidas angulares y arcos.
Acotación de radios.
Acotaciones de diámetros.
Acotaciones de cuadrados.
Acotación de esferas
C. Métodos para acotar.
1. Acotaciones en cadena.
2. Acotación en paralelo.
3. Acotación combinada.
4. Acotación progresiva.
5. Acotación por coordenadas
6. Acotación funcional.
7. Observaciones adicionales y ejemplos.
8. Acotaciones espaciales:
D. Acotaciones en perspectiva isométrica.

E. Instrumentos de medición
Apunte confeccionado por la Profesora: Ing. Duré, Diana Analía.
ACOTACIONES Página 1
ACOTACIONES.
La acotación es el proceso de anotar, mediante líneas, cifras, signos y símbolos, las mediadas de
un objeto, sobre un dibujo previo del mismo, siguiendo una serie de reglas y convencionalismos,
establecidos mediante normas, es la IRAM 4513.
La acotación es el trabajo más complejo del dibujo técnico, ya que para una correcta acotación de un
dibujo, es necesario conocer, no solo las normas de acotación, sino también, el proceso de fabricación de
la pieza, lo que implica un conocimiento de las máquinas-herramientas a utilizar para su mecanizado. Para
una correcta acotación, también es necesario conocer la función adjudicada a cada dibujo, es decir si
servirá para fabricar la pieza, para verificar las dimensiones de estas una vez fabricada, etc. Por todo ello,
aquí daremos una serie de normas y reglas, pero será la práctica y la experiencia la que nos conduzca al
ejercicio de una correcta acotación.
Acotar es indicar sobre el dibujo las dimensiones reales del objeto representado. Para que una acotación
sea correcta deben indicarse todas las cotas necesarias para construir correctamente el objeto
representado.
Se denomina cota a la norma establecida para indicar las dimensiones de una pieza. La disposición de las
cotas debe ser clara y precisa, ya que, en caso contrario, producirán errores y a una pérdida de tiempo y
dinero en el proceso de fabricación.
En el dibujo de ingeniería debe completarse incluyendo información sobre su fabricación, materiales
empleados, tolerancias, límites y ajustes, acabados superficiales, número de piezas requeridas o cualquier
otra circunstancia que el diseñador considere oportuna.
Tipos de cotas
La Norma IRAM 4513:1993 y 4513:2006, equivalente a ISO 129 de 1995, hace referencia a los siguientes
conceptos:
a) Dibujo de producto acabado. Es aquel que define completamente el producto (pieza, objeto, mecanismo,
etc.) en su estado de utilización, en el que se expresa las condiciones para el que ha sido proyectado.
b) Elemento: Es una parte característica de una pieza, tal como una superficie cilíndrica, nervadura,
roscado, chaflanes, contornos, etc.
c) Elemento funcional: es aquel que desempeña un papel esencial en el funcionamiento o en las
posibilidades de empleo de la pieza a la que pertenece.
Las cotas en función de su importancia se clasifican en:
Cotas funcionales.
Cotas no funcionales.
Cotas auxiliares.
Cota funcional (F): es aquella que posee una valía esencial en las funciones atribuidas a la misma o en
las posibilidades de empleo de la pieza.
Para determinar las cotas funcionales es preciso conocer el mecanismo al que pertenece, el lugar ocupa,
sus condiciones de montaje dentro del conjunto, superficies contiguas de contacto, así como los posibles
movimientos de esta. (Figura).
Cota no funcional (NF): son aquellas que no siendo funcionales son precisas para la fabricación de la
pieza, no es fundamental para el desempeño de la función a que ha sido destinada y no influyen en su
funcionamiento. Como ejemplos, tenemos. Profundidad de agujeros roscados, longitud de tuercas, longitud
o diámetros de gargantas, etc.
Cota auxiliar (Aux): Son aquellas que no precisan tolerancias, únicamente son precisas para su
mecanización y para control de las medidas máximas a efectos de preparación de material. Estas cotas
se pueden deducir.
En las figuras de la imagen A, se pueden ver ejemplos de las diferentes clases de cotas en función de su
importancia y la misión que ocupan en el conjunto.
Ejemplos
En el proceso de acotación de un dibujo, además del valor de cota, intervienen líneas y símbolos, que
variarán según las características de la pieza y elemento a acotar. Todas las líneas que intervienen en la
acotación se realizarán con el espesor más fino de la serie utilizada. Con las acotaciones se puede lograr
un correcto dimensionamiento, el dimensionamiento es la indicación en el dibujo de las medidas del objeto,
ya sea en un plano o en un croquis; mediante lo que denominaremos cotas. Las cotas son elementos
auxiliares del objeto graficado, por eso se representación se realiza con líneas de espesor fino.
Ubicación de cotas
Las cotas se deben ubicar sobre la vista o sección que muestre la o las características relevantes más
claramente.
Cuando sea posible las cotas de caracteriticas interiores y las cotas de

caracteristicas exteriores se deben emplazar e indicar en grupos de acotaciones
separadas con el fin de mejorar la lectura.
Cuando se representa varias caracteristicas u

objetos muy proximos , sus cotas
relacionadas se deben agrupar .juntas o
separadamente para facilitar la
lectura.Cuando sea posible ,las cotas se
deben ubicar dentro de los limites de la
caracteristica acotada.
Acotación escalonada
Para evitar interpretaciones erróneas y mejorar la lectura , donde existen varias medidas con la misma
orientación ,las líneas auxiliares y de cota se pueden escalonar.
En los casos donde solo se debe mostrar una parte de la línea de cota, los valores de las cotas se pueden
ubicar más cerca de la terminación para evitar tener que seguir la línea de cota. Además para evitar
interpretaciones erróneas y mejorar la lectura de cota (incluyendo la línea de cota ) se debe interrumpir (fig
b).
Unidades de las cotas .
Las cotas se deben expresar con unidades .la unidad de medida predominante en un dibujo se puede
especificar spbre eñ mismo o en un documento asociado y se puede omitir la unidad de las cotas
individuales. Se debe indicar la unidad de medida en cualquier cota expresada en una unidad de medida
diferente.
CARACTERÍSTICAS DE ACOTACIÓN
1. Línea de cota.
2. Valor de la cota
3. Terminación (en este caso una flecha)
4. Línea auxiliar de cota
5. Línea de indicación
6. Línea de referencia.
7. Símbolo de origen
8. Línea de centro
Líneas de cota
La que indica la medida a la que corresponde una cota, trazada con la línea continua fina (IRAM 4502-
20).
Son líneas paralelas a la medida que se acota y de igual longitud, la separación entre líneas de cota, o de
estas con las del dibujo, será siempre mayor que la altura de los números. La línea pude ser interrumpida
o continúa dándose preferencia a esta última (figura a)
Cotas angulares o cotas de los largos de un arco como un arco circular alrededor del vértice del ángulo o
el centro del arco (figuras a y c).
Las cotas radiales generadas desde el centro geométrico del círculo del cual el arco es parte y que indica
el contorno del arco (figura c) .
Cuando el espacio es limitado ,las líneas de cota se pueden indicar con la prolongación de la línea de cota
por fuera de las líneas auxiliares y con flechas invertidas.
La dimensión entre la línea de cota y el objeto, las líneas de cotas entre sí, debe ser igual y se define en
función del tamaño de los números y el área de dibujo disponible. En la práctica se usa entre 5 y 10 mm.
Cuando la característica de muestra interrumpida, la línea de cota

correspondiente se debe mostrar sin interrupción
Las líneas de cota de características circulares se pueden indicar de forma oblicua a través del centro de
las características. Se debe evitar la intersección de las líneas de cota con cualquier otra línea, pero donde
las intersecciones sean inevitables se deben mostrar sin interrupciones .
La línea de centro o de contorno de una característica o sus prolongaciones se pueden utilizar en lugar de
una línea auxiliar .No obstante ,una línea de centro o de contorno de una característica no se debe utilizar
como línea de cota.
Las líneas de cota se pueden utilizar parcialmente cuando:

a) se indican cotas de diámetros .
b) se dibuja una parte de una característica simétrica en una vista o sección .
c) se dibuja un componente en semivista y semicorte.
d) La característica de referencias para la acotación esta fuera de la hoja de dibujo y no hay

necesidad de indicarlo.
e) Se utiliza acotación progresiva simplificada (ver figura en el ítem )
Terminación e indicaciones de origen .
Terminaciones : Las terminaciones de las líneas de cota deben tener alguna de las representaciones
siguientes:
a) Punta de flecha : cuando se utilice una punta de flecha debe ser de alguno de los tipos siguientes
(ver figura):
I. Cerrada llena 30°.
II. Cerrada vacía 30°
III. Abierta 30°
IV. Abierta 90°
Se debe utilizar un solo tipo de punta de flecha en un mismo dibujo o en un mismo proyecto.
b) líneas oblicuas
c) punto.
Las terminaciones III y IV no se deben utilizar en ingeniería mecánica.
Indicación de origen : el símbolo de indicación de origen se puede utilizar para acotaciones progresivas.
Se debe indicar sobre la línea de cota en la posición donde inicia una cota especifica.
Relaciones y medidas de los símbolos gráficos
Las Normas IRAM ,establecen el tamaño de las terminaciones .Las terminaciones de las puntas de flecha
se deben representar dentro de los límites de la línea de cota ,cuando el espacio lo permita(figura a de
líneas auxiliares ) . Donde el espacio es limitado ,la terminación de la punta de flecha puede :
a) Mostrarse por fuera de las líneas auxiliares de cota en la extensión de la línea de cota (ver
posiciones especiales de los valores de las cotas).
b) Sustituirse por un punto o una línea oblicua.
En ambos caos cota ver figuras de posiciones especiales de los valores de las cotas.
Se debe cumplir las siguientes reglas de la figura y su continuación ( en Anexo IRAM 4513:2016). La letra
a indica el área para escritura y la letra h altura de letra y d el espesor de líneas (representado como
carácter vertical B de acuerdo con IRAM 4503).
Líneas auxiliares: La que se usa para indicar, en algunos casos, el alcance de la línea de cota, trazada
con la línea fina continua (IRAM 4502-24) .
Son líneas que deben partir desde el objeto o el dibujo de forma perpendicular a la superficie a acotar, y
limitan la longitud de las líneas de cota.
Deben sobresalir ligeramente de las líneas de cota, aproximadamente en 2 mm y serán perpendiculares a
estas, salvo que puedan confundirse con las del dibujo.
Cuando los ejes sirvan como líneas auxiliares de cota, se prolongaran como tales (fig.).
Se permite dejar una especie de aproximación ocho veces el espesor de la línea , entre la característica y
el comienzo de la línea auxiliar ( figura b).
Las líneas auxiliares se pueden dibujarse oblicuas a las característica pero deben ser paralelas entre sí.
Las intersecciones de las prolongaciones de los contornos de las

líneas de bordes se deben extender aproximadamente ocho veces
el espesor de la línea más allá de la intersección aparente .
En el caso de contornos proyectados de transiciones y

características similares ,las líneas auxiliares se refieren al punto
de intersección de las líneas de prolongación.
Las líneas auxiliares se pueden interrumpir si su continuación no resulta ambigua (figuras i y ii). En el caso
de cotas angulares ,las líneas auxiliares son las extensiones de los lados del ángulo (fig.).
Para enfatizar que las características tienen la misma medida ,las características involucradas se deben
representar conectadas por una línea auxiliar común.
Líneas de indicación
Las líneas de indicación se deben dibujar de acuerdo con las IRAM 4502-22 utilizando una línea fina
continua.
Valores de las cotas.
Indicaciones : Los valores de las cotas se deben indicar en los dibujos con caracteres de tamaño
suficiente para asegurar la completa legibilidad del dibujo de original así como también de reproducciones
hechas desde microfilmaciones (ver IRAM 4560). Se recomienda la escritura IRAM 4503-BVL (Tipo B
,vertical, del alfabeto latino), del tamaño apropiado.
Posiciones de los valores de las cotas.

Los valores de las cotas se deben ubicar en forma paralela a su línea de cota, cerca del medio y un poco
encima de dicha línea ( figura y anexo A de la norma). Para casos especiales ver posiciones especiales
de los valores de cota.
Los valores de las cotas se deben ubicar de tal manera que no sea atravesados o separadas por ninguna
línea.
Los valores en las líneas de cotas oblicuas se deben orientar como se muestra en la figura.
Las acotaciones de distintas posiciones angulares se efectuarán como se indican en los ejemplos:
Las cotas lineales se dispondrán en la posición más

conveniente para que pueda leerse desde la parte inferior del
dibujo y desde su lado derecho. Se evitará orientar las líneas
de cotas en las direcciones comprendidas entre los dos lados
de los ángulos de 30º rayados. De no ser posible por razones
de necesidad imperiosa, se acotará de forma que sea legible
desde la izquierda
En algunos casos las cotas angulares podrán disponerse como

se indica en la figura. Los valores de las cotas angulares se
deben ubicar sobre la línea de cota y seguir la misma regla que
las cotas lineales, si así se facilita su lectura.
Las cotas se deben colocar de tal manera que, en la

posición normal de dibujo, se puedan leer desde abajo y
hacia la derecha. Las líneas de cota pueden ser
horizontales, verticales y oblicuas. Cuando la línea de
cota sea oblicua se ha de evitar su acotación en las zonas
que se indican en la imagen izquierda, si es necesario
acotar en dichas zonas la cota se dispondrán como si
estuviera apoyada sobre su línea de cota
correspondiente. En la imagen izquierda puedes ver
cómo las cotas van girando en el sentido contario de las
agujas del reloj y siempre quedan situadas sobre la línea
de cota.
Las cotas se deben rotular de tal manera que, en la posición normal de

dibujo, se puedan leer desde abajo y hacia la derecha.
Se debe evitar la acotación en las zonas que se indican en la imagen
izquierda, si es obligatorio acotar en dichas zonas la cota se dispondrán
como siEjemplos :
estuviera apoyada sobre su línea de cota correspondiente. En la
imagen izquierda puedes ver cómo las cotas van girando en el sentido
contario de las agujas del reloj y siempre quedan situadas sobre la línea de
cota.Si consideramos a la circunferencia dividida horizontalmente, las cotas
situadasEjemplos
sobre el semiplano superior quedan colocadas sobre las líneas de
cota y fuera del ángulo (arco y lados); pero las cotas situadas en el
semiplano inferior están dispuestas dentro del ángulo (arco y lados).
Posiciones especiales de los valores de cotas.

Las posiciones de los valores de las cotas se deben adaptar a diferentes situaciones :
a) Si el espacio es limitado, los valores de las cotas se pueden ubicar sobre la extensión de la línea de
cota que sobrepasa una de las terminaciones.
b) Si la línea de cota es muy corta para que el valor se indique de la forma úsala , entre las líneas
auxiliares ,los valores de las cotas se deben indicar sobre una línea de referencias , y unido a la línea
de cota por una línea de indicación que termina en la línea de cota.
c) Si el espacio no permite una ubicación paralela a la linea de cota ,los valores de las cotas se pueden
ubicar sobre una extensio horizontal de una linea de cota.
Las cifras no serán ni separadas ni cruzadas por líneas, ni se colocarán sobre aristas ni puntos de
intersección.
Letras representando valores de cotas
Se pueden utilizar letras para representar los valores de las cotas y estás se deben definir en el mismo
dibujo o en la documentación asociada. Las letras deben ser del alfabeto latino de acuerdo con la IRAM
4503-1 excepto para las letras C,I,O,Q,q,X,Z, o letras utilizadas para símbolos de acotaciones de acuerdo
con los símbolos por ejemplo R y t.
Resumiendo:
NORMAS GENERALES.
✓ Las cifras de cotas indicarán siempre el valor real de la dimensión acotada, independientemente de la
escala del dibujo, expresadas en la misma unidad (en dibujo técnico se expresan en mm); si en alguna
no es posible, se anotará después de la cota la unidad diferente.
✓ La inscripción de las cotas no debe afectar a la claridad de la representación. Por eso, siempre que
sea posible, se deben colocar fuera del dibujo, vista o pieza. Se admite colocarlas en el interior siempre
que no suponga pérdida de claridad, y facilite la lectura del dibujo.
✓ En el dibujo deben figurar todas las cotas necesarias para que una pieza, objeto, etc. quede
correctamente definida cuantitativamente.
✓ Las cotas funcionales se expresarán para su lectura directa y no por su deducción de otras, ni por
aplicación de escala.
✓ No se indicarán más cotas de las precisas para definir una pieza o producto acabado. Cotas no
necesarias son, por ejemplo las que suponen la duplicación de lo esencial.
✓ Se debe evitar que las líneas de cota se crucen con líneas del dibujo y entre sí.
NORMAS REFERIDAS A ELEMENTOS.
✓ Las cotas se deben distribuir entre las vistas, dando prioridad a la claridad, pero las diversas cotas de
cada elemento deben tender a agruparse en la misma vista, o en otra próxima. En el dibujo las cotas
se han concentrado en la planta.
✓ Las cotas de situación de elementos simétricos se refieren siempre a sus centros, nunca al contorno.
las cotas de posición relativa de unos elementos respecto de otros, o del sistema de referencia, son
siempre muy importantes. En el dibujo los agujeros se acotan respecto de sus ejes de simetría.
✓ No se debe acotar sobre aristas ocultas, en este caso se acotará en la vista en la que la representación
de dicha arista no sea discontinua, o en su defecto, se recurre al empleo de cortes, secciones o roturas.
✓ Cada característica de un elemento de una pieza debe ser definida mediante una única cota sobre el
dibujo. En el dibujo el agujero ciego se ha acotado en el alzado, omitiendo su acotación radial en la
planta.
✓ Las cotas deben ser colocadas sobre las vistas o cortes en las que el elemento en cuestión se
encuentre representado con más claridad, si se dispone de esa vista. En el dibujo la cota de las
semicircunferencias se ha dispuesto en la planta ya que es donde se ven en su forma verdadera.
INDICACIONES DE COTAS ESPECIALES
Símbolo para los valores de las cotas

Las líneas de cota serán terminadas en sus extremos por un símbolo, que podrá ser una punta de flecha,
un pequeño trazo oblicuo a 45º o un pequeño círculo.
Símbolos:
Si las cifras no cupieran sobre la línea de cota se pondrían al exterior de las líneas auxiliares y si esto no
fuera posible se colocarían sobre una línea de referencia. Las cifras de cota pueden ir precedidas de los
signos: R (radio), ø (diámetro),
□ (cuadrado), SR y Sø (esfera), M (rosca métrica), etc.
Los símbolos de diámetro y cuadrado se pueden omitir si la forma está claramente indicada:
La cifra de cota le acompaña un símbolo indicativo de características formales de la pieza, que simplifican
su acotación, y en ocasiones permiten reducir el número de vistas necesarias, para definir la pieza. Los
símbolos más usuales son:
Mas ejemplos:
Cuando se indica un avellanado cilindrico , se debe especificar el diametro y

la profundidad del avellanado debajde la cota del agujero.
Diámetros .
El símbolo de Ø indica que la sección transversal de la característica es un círculo. El símbolo Ø debe

preceder al valor de la cota.
Se debe utilizar el símbolo de Ø cuando se acotan los diámetros de características circulares .Los
diámetros se deben indicar cuando el arco a acotar es igual o mayor que 180°. Cuando un diámetro se
indica solo por una punta de flecha, la línea de cota debe sobrepasar el centro.
Ejemplo de acotación diámetros
Radios
Generalidades. La letra R indica que la sección transversal de la característica es una circunferencia. La
letra R debe preceder al valor de la cota.
Cuando se acotan radios , se debe usar solo una terminación . Se debe indicar en la intersección de la
línea de cota y el arco.
En el caso de una punta de flecha como terminación y dependiendo del tamaño del radio en el dibujo, la
punta de flecha puede estar tanto dentro como fuera de la línea de borde o línea auxiliar de la característica.
Cuando la indicación del centro de un arco queda fuera del espacio disponible ,la línea de cota del radio
debe ser escalonada o interrumpida perpendicular dependiendo si es necesario o no ubicar el centro.
Donde es necesario el centro de un radio, con el propósito de ubicarlo ,el centro debe estar marcado por
una cruz cuyo tamaño debe ser acorde a la altura de caracteres utilizada para especificar requisitos.
En los casos que sean claros y precisos las cotas de radio se pueden aplicar a los bordes . Se debe indicar
el radio cuando el arco a acotar es menor que 180°.
Los radios se acotarán con una línea de cota iniciada en el centro y hasta el arco de circunferencia, en
donde se coloca una flecha; el centro se indicará por el cruce de dos trazos (fig.).
A la cota se le antepone siempre la letra “R” y se consignará sobre la línea de cota sobre la prolongación
de esta, esa prolongación podrá ser quebrada para disponer horizontalmente la cota (fig.).
Cuando por razones de claridad convenga que la flecha no toque el arco cuyo radio se consigna, se
prolongara el arco con líneas finas o como ejes, si fuese una línea de centro (fig.). Cuando los radios sean
muy pequeños, se acotarán como lo indica la figura 4
En caso de un arco de radio muy grande, cuyo centro no interesa indicar, la línea de cota se trazará
parcialmente, pero siempre en direccional centro presuntivo (fig. 5). Cuando el centro del arco queda fuera
de los límites del dibujo e interesa, el radio se indicará con una línea quebrada, cuyo origen deberá ubicarse
sobre las líneas del eje o la referencia, que pase por dicho centro (fig. 6/7).
Se podrá indicar cotas de radios, aplicando el principio de acotación progresivo
Características semicirculares
Dependiendo de la funcionalidad del diseño , el radio de una característica semicircular que une líneas
paralelas se indica , de una de las formas siguientes :
a) Cuando el tamaño del radio puede ser derivado desde otras cotas, se debe indicar con una
flecha de radio y la letra R, sin indicación del valor (fig. a)
b) Simplificando la cota para que la ubicación del centro del radio e indicar directamente el valor
del radio (fig.)
Indicaciones combinada de radios.

Se permite cambinar las lineas de cotas para dos o mas radios del mismo valor.
Esferas
Las formas esfericas se deben indicar con el simbolo SØ para diametros o SR para redios . Dichos
simbolos deban preceder al valor de la cota.
Acotaciones de arcos ,cuerdas y medidas angulares

La acotación de arcos ,cuerda y ángulo se debe realizar como se muestra en la figura, el símbolo grafico
debe preceder al valor de la cota de un arco.
En el caso de ángulos menores o iguales a 90°, las líneas auxiliares se deben dibujar paralelas a la bisectriz
del ángulo. Cada cota de arco se debe indicar con sus propias líneas auxiliares .las cotas de arcos
contiguos se deben indicar mediante líneas auxiliares explicitas que pertenezcan a esa indicación.
Si el angulo incluido de un arco es myor a 90°,las lineas auxiliares para acotar el arco o la cuerda deben
apuntar al centro del arco. Si la relación entre el largo y la cota es ambigua , esta se debe indicar por una
linea de indicacion y una linea de referencia , terminada por una punta de flecha en el largo de arco a
acotar.
Las cotas de arcos conectados ,igual para cotas lineales o angulares conctadas a cotas de arcos , se
deben indicar mediante una linea auxiliar .
Las cuerdas , las líneas auxiliares partirán de los extremos de la cuerda y serán perpendiculares a ella. La
línea de cota será una recta paralela a la cuerda y de igual longitud .
Los ángulos. Se acotarán trazando un arco de línea de cota, cuyo centro será el vértice de dicho ángulo
(fig. 2 a, b y c).
Figura 2.
ACOTACIONES DE CUADRADOS.
Cuando se representen cuerpos o piezas que tengan una sección cuadrada perpendicular a una
determinada cara, se podrá indicar tal situación trazando con líneas finas continua , las diagonales de la
mencionada cara (, o anteponiendo a la cota correspondiente u cuadrado que simboliza la sección
cuadrada .El símbolo será un cuadrado de lado igual a ocho décimas de la altura de la cota .Se preferirá
siempre acotar en la vista donde se proyecta el cuadrado .
CARACTERÍSTICAS IGUALMENTE ESPACIADAS Y REPETIDAS
Características igualmente espaciadas
Cuando las características tienen el mismo espaciado y son dispuestos de forma uniforme ,se puede
simplificar su acotación como se indica a continuación .
Cuando existan elementos equidistantes o dispuestos regularmente en un dibujo, se puede, para

simplificar, los espaciados lineales y angulares repetidos se pueden indicar con el número de espacio y
sus cotas separadas por el símbolo x .El número de características debe preceder directamente el símbolo
x, sin espaciado y la cota debe estar precedida por un espacio 10x 13. Si hay algún riesgo de confusión
entre el largo del espacio y el número de espacios, se puede acotar adicionalmente un espacio.
Los ángulos de los espaciados se pueden omitir cuando los ángulos o los espacios son evidentes y la
indicación no lleva a confusión. Los espacios circulares se pueden acotar indicando la cota y la cantidad
de características.
Características repetidas.
Si la representación es precisa , las características que tienen la misma medida se pueden indicar mediante
ese valor precedido por la cantidad de características y el símbolo x.
Elementos repetidos tabulados

Con el propósito de evitar los mismos valores de las
cotas o evitar líneas de indicación extensivas, se pueden utilizar letras de referencias en conjunto con una
tabla explicativa o nota. Las letras de referencia para las características se pueden ubicar las líneas de
indicación , como se muestra en la figura, o colocarse al lado de las características sin líneas de indicación.
RANURAS
La profundidad de las ranuras abiertas y chaveteros se debe acotar desde el fondo de la ranura hasta el
lado opuesto del eje.
El largo de las ranuras o chaveteros se debe indicar mediante el largo total o mediante la distancia hasta
el centro del radio .
Observaciones : los temas completos de ranuras , chaflanes , avellanados pendientes conos

indicaciones de niveles, cotas auxiliares , acotación de curvas acotación de vistas desarrolladas ,
acotación de secciones delgadas, acotación para etapas de producción intermedias.
Se estudiara directamente de la Norma IRAM 4513:2016 páginas 202 a 215.
DISPOSICIÓN DE LAS COTAS.
La disposición de cotas sobre un dibujo debe indicar claramente el propósito del diseño .Generalmente .la
disposición de cotas es el resultado de la combinación de varios requisitos de diseño.
Las líneas de cota se deben disponer en paralelo, cadena, acotación progresiva o en una combinación de
estas.
1. Acotaciones en cadena o serie .
Al usar la acotación en cadena ,las cadenas de cotas simples

se deben disponer en una fila.
En la cual las cotas parciales se indican con líneas de cotas
consecutivas. Estas pueden ser horizontales, verticales o
inclinadas. Esto se ve en la figura que no varía las condiciones
del método.
La pieza cilíndrica es otro ejemplo, donde la superficie exterior

está acotada en la parte superior de la pieza, mientras las longitudes que determinan sus formas interiores
han sido colocadas en la parte inferior de la representación.
En el caso de ejes de transmisión las

cotas indiciadas en la parte superior del eje
se refieren a las longitudes de los tramos de
distintos diámetros, mientras en la inferior se
indica la ubicación de los chiveteros y
detalles.
2. Acotación en paralelo.
Las líneas de cota se debe dibujar paralelas en una , dos o tres

direcciones ortogonales o concéntricas.
En la cual las líneas de cota se disponen paralelamente, partiendo
todas de una misma línea auxiliar o base de medición.
En este caso las líneas de cota se ubican, de menor a mayor y con una de las líneas de referencias común
a todas ellas, la que se llamara BASE DE MEDIDA. En el ejemplo de se elige el ángulo superior izquierdo
como punto inicial para las distintas medidas.
3. Acotación combinada.
Combinación de acotaciones en cadena y en paralelo.
En este caso se adopta una base de medidas y se agregan acotaciones en cadena.
4. Acotación progresiva.
La acotación progresiva es una acotación Paralela simplificada .El o los orígenes se deben indicar de
acuerdo con la norma sobre indicación de origen.
Las cotas se deben colocar de la terminación ,alejados del origen , y pueden estar :
a) en líneas con la línea auxiliar correspondiente o
b) sobre y despegada de la línea de cota .
La de una serie de longitudes cuya medición se realiza a partir de un origen o base de medidas,
indicándose sobre una misma línea de cotas, en forma sucesiva, las sumas acumuladas de las medidas;
se denomina comúnmente acotación acumulada, pudiendo ser también mediante radios y ángulos en el
sistema polar.
La cota nace en el punto O y se indican sucesivamente el valor acumulado de las medidas acotadas.
El valor de las cotas correspondientes se colocará paralelas a la línea de cota y se usará una sola flecha.
Se puede utilizar una representación alternativa de acotación progresiva , donde se de alguna de las
situaciones siguientes:
a) el origen de las cotas se debe colocar en un lugar apropiado para indicar desde donde se miden
las cotas.
b) Las cotas se muestran sobre la línea de cota parcial, donde solo se utiliza una fleche señalado a
la función para la que se aplica el valor de la cota.
Ejemplo de “cota progresiva” de Norma IRAM para una chapa de espesor 2. En AutoCAD este método de
cota se denomina “Coordenada” y tiene otro formato
5. Acotación por coordenadas

La que se utiliza para determinar las posiciones de puntos o centros mediante abscisas y Ordenadas en
el sistema cartesiano. Se basa en la elección de dos ejes cartesianos ortogonales, cuyo origen será
ubicado en un punto notable de la pieza a acotar. Luego se definen puntos dentro de la pieza, que se
designan mediante letras mayúsculas, que se referirán por medio de una tabla a los ejes x e y establecidos.
Ejemplos
Los cuerpos o piezas de revolución se representan preferentemente, en posición horizontal (fig. 7) y con
la entrada más importante de su vaciado o contorno interno hacia la derecha (fig. 8).
En cuerpos o piezas con varias medidas concéntricas, las cotas se indicarán en forma alternada con
respecto a su eje de simetría (fig. 7 y 8).
Figura 7 Figura 8
Para definir las cotas correspondientes se agrupan, preferentemente, en una misma

representación; por ejemplo, características de una rosca y su longitud, diámetro de los agujeros y sus
posiciones, etc. (fig. 9).
Si una parte del dibujo no estuviera en escala, se subrayará la cota correspondiente, debajo de la línea de
cota (fig. 10).
Cuando sea necesario acotar dentro de una sección, se dejará un espacio en blanco en el rayado, para la
colocación de la cota (fig. 11).
Figuras 10 y 11
Cuando por razones particulares se hayan trazado contornos con líneas muy gruesas, las líneas auxiliares
partirán siempre del lado que representa la superficie del material (fig12).
Figura 12.
ACOTACIÓN DE SÍMBOLO CRUZ DE SAN ANDRÉS
Al igual que el símbolo de diámetro, el símbolo de cuadrado puede ahorrarnos una vista en el dibujo.
Se colocará cuando este no se vea en su vista de frente. Se representa por un cuadrado que tendrá por
lado un 80% de la altura de la cota. La Cruz de San Andrés se utiliza a falta una vista, lateral o planta de
una superficie plana. Este símbolo solo indica que es una superficie es plana.
Se podrá evitar una vista si combinamos la Cruz de San Andrés con el símbolo de cuadrado. colocando la
leyenda entre caras. O simplemente e/c 30.
ACOTACIÓN IMPLÍCITA
Las cotas implícitas son las que están determinadas por la geometría del dibujo. En el ejemplo una sola
cota fija todas las demás.
ACOTACIÓN MODULADA.
Se utiliza cuando todas las medidas son múltiplos de otra simple que llamamos módulo.
Perspectiva y vistas diédricas de una pieza modulada.
Logotipo modulado:
3. ACOTACIÓN FUNCIONAL.
Se basa en el estudio de las condiciones de aptitud para el empleo de producto, dado que permite
Definir las medidas de los elementos funcionales y su posición relativa, mediante una acotación ni
suficiente ni superabundante, según lo establece la norma IRAM 4550, para ampliar los estudios remitirse
a la norma.
4. OBSERVACIONES ADICIONALES Y EJEMPLOS.

Cuando es necesario indicar numerosas cotas iguales que se disponen sucesivamente, o sea cotas
parciales iguales, se procurara no repetir. Para ello se prefiere, o bien colocar entre flechas el signo = en
lugar de la cifra.
5. ACOTACIONES ESPECIALES:
Se hecho una descripción de criterios generales de acotación, pero existen en las normas IRAM
4513, un gran número de exigencias particulares en lo que se refiere a acotaciones que son:
▪ Conicidad –Adelgazamiento –inclinación (pag.90.93).
▪ Acotación de chapas y perfiles. (pag.93-94).
▪ Acotación de chaveteros (pág. 95-96).
▪ Acotación de roscas (pag.96-99).
▪ Detalles (pág.).
▪ Ampliación de acotación por coordenadas (pag.102-113).
▪ Acotación de tolerancias y ajustes (pag.114-115).
Es aconsejable leer las paginas indicadas de la Norma IRAM 4513, para los parciales.
ACOTACIONES EN PERSPECTIVA ISOMÉTRICA.
En general deben seguirse las mismas prescripciones que se aplican para acotar en proyección
ortogonal; serán trazadas en tal forma, que resulten paralelas o perpendiculares a los contornos de la
pieza o modelo, es decir, vertical y 30° a la derecha o izquierda, como lo indican las figuras (según
IRAM 4540).
Serie
En la imagen superior te mostramos una pieza de revolución cilíndrica según sus representaciones
isométrica, perfil derecho, y diédricas acotadas en serie.
El origen de todas las cotas se encuentra situado en el cilindro de base mayor, diámetro 50.
Las cotas se han dispuesto en cadena, y para evitar errores se ha acotado el ancho total de la pieza (80).
Como la pieza es de revolución el alto, diámetros, se ha acotado mediante simetría.
Paralelo
En la imagen superior puedes ver una pieza de revolución cilíndrica según sus representaciones
isométrica, perfil derecho, y diédricas acotadas en paralelo.
El origen de todas las cotas se encuentra situado en el cilindro de base mayor, diámetro 50.
No se ha acotado el ancho de cada cilindro, como en la acotación en serie, en este caso se ha indicado la
distancia de la cara de cada cilindro respecto del cilindro de referencia (diámetro 50).
Como la pieza es de revolución el alto, diámetros, se ha acotado mediante simetría.
Combinación
Es el resultado de la mezcla de la acotación en paralelo y de la acotación en serie, siendo el sistema
más empleado.
La pieza de la imagen inferior se ha acotado mediante la acotación combinada:
• Las partes superior y derecha por acotación en paralelo.

• Las partes inferior e izquierda aplicando la acotación en serie.
PLANOS Y LÍNEAS DE REFERENCIAS.
Son los elementos geométricos que se toman como base o referencia para determinar las cotas de una
pieza. Están relacionados con el funcionamiento de la pieza o con sus procesos de fabricación.
Los planos de referencia pueden ser superficies o caras de la pieza, o planos imaginarios, como los de
simetrías. En el caso de que sean caras reales de la pieza suelen ser las primeras que se mecanizan.
En la figura se representa, en perspectiva isométrica acotada, una pieza y los tres planos de referencia
(P.R.) más adecuada para delimitar las cotas que la definen.
En la figura siguiente se representa, mediante dos vistas acotadas, la misma pieza. En esta representación,
los planos de referencias se perciben como rectas.
En ambos casos se aprecia que las cotas orientadas en el sentido de la longitud: 36,26,15 y 18, tienen su
inicio en el plano de referencia 1(P.R.1). Las cotas de altura: 20,10 y 30, parten del plano de referencia
2(P.R.2), por ultimo los anchos: 22 y 8 tienen su comienzo en el plano de Referencia 3(P.R.3).
Las dimensiones restantes, los radios 6 y 5 , y el diámetro 12, son cotas exclusivamente de dimensión,
estando encomendadas las posiciones de los centros de las dos primeras a unas condiciones geométricas
ya determinadas, y a dos cotas de posición 26 y 10 el centro del agujero.
Las líneas de referencias son, generalmente, los ejes de rotación de las piezas que se mecanizan.
En la figura se representa una pieza de este tipo acotada tomando como línea de referencia el eje de
rotación, complementado por el Plano de referencia 1 (P.R.1) para los elementos exteriores y por el plano
de referencia 2 (P.R.2) para exteriores.
COTAS DE DIMENSIÓN Y DE POSICIÓN

Las cotas necesarias para definir cada uno de los sólidos básicos1 ,son cotas de dimensión. Es decir que
las cotas de dimensión (D) son aquellas que nos indican el tamaño de los elementos representados en el
dibujo, como, por ejemplo: diámetros de agujeros, ancho de la pieza, etc.
Cuando se acota una pieza, resulta de agregar o eliminar varios de estos solidos básicos, no es suficiente
indicar sus dimensiones, es necesario, además, establecer el lugar que ocupan. Las cotas encargadas de
esta función son las de posición o situación. Las cotas de situación (S) son las que determinan la posición
de los elementos de la pieza.
1
Se denomina solido básico a una pieza industrial que es un volumen, generalmente complejo, que resulta de
agregar o quitar unos solidos geométricos básicos.
En el ejemplo: En la pieza, la ranura (paralelepípedo) necesita tres cotas de dimensión: ancho: 12,
profundidad: 14 y longitud, igual a la de la pieza 30, definir su posición se consigue con la cota 20 que es
la altura de inicio de la ranura.
En la misma pieza, el agujero requiere dos dimensiones 10 y longitud 16, pero sería insuficiente si no se
determina la posición de su eje ,lo cual se logra con las coyas 10 y 18.
Cuando una cota de posición está orientada en la misma dirección que otra de dimensión del elemento
que aquélla ayuda a situar. ambas deben colocarse en la misma vista y, además, una prolongación de
la otra. Esto es lo que se hace en la figura con la cota de posición de la ranura 20 ,y el ancho ,12.
Observaciones:
Los alumnos de IEM se profundizará en los temas de:
• Acotación según el proceso de fabricación.
• Piezas de revolución
• Cotas de verificación o control.
Ejemplos de aplicación de acotaciones

Tips para considerar:
Las flechas no se podrán en los puntos de tangencias como en la figura.
En las figuras se describen algunos ejemplos que no están bien.
Como puede apreciarse en la figura al estar fijado el centro del radio, no hemos colocado el símbolo R.
En la figura siguiente, si lo hemos señalado.
Cuando un redondeado es para matar aristas, no debe acotarse.
Errores frecuentes:
Agujeros ciegos.
INSTRUMENTOS DE MEDICIÓN
Denominamos instrumentos de medición a los objetos fabricados para comparar y

Verificar magnitudes (...).
Calibre o Pie de rey

Con el calibre es posible medir dimensiones –exteriores e interiores– y las profundidades de un objeto no
muy grande, con precisión de décimas de milímetro
Las partes para medir y que se mide.
El calibre se coloca en la pieza cuyo grosor se quiere medir.
La señal X indica de manera directa la cantidad de milímetros

que mide; a ellos hay que sumar las décimas de milímetro que
se pueden leer en la regla móvil (nonio).
La lectura se realiza de este modo: entre la regla superior y la

inferior sólo hay dos rayas que coinciden. En la figura, por
ejemplo, coincide la raya relativa al 6.
Como la regla superior mide los milímetros y la regla inferior las décimas de milímetro, esta pieza mide 12
milímetros (leídos en X) y 6 décimas (leídas en Y).
Micrómetro o tornillo micrométrico

Para la medición de longitudes, los tornillos micrométricos disponen, como
parte móvil, de un
Husillo roscado.
En el tambor graduado existen, normalmente, 50 subdivisiones.
El paso de la rosca es de 0,5 mm.
Con un giro de tambor se produce un avance del husillo de 0,5 mm; una
subdivisión
Significa 0,5mm: 50 = 0,01 mm.
Los milímetros y medios milímetros se leen en el casquillo graduado.
El valor mínimo de la escala es de 0, 0 1 mm.
Tornillo micrométrico
El tornillo micrométrico de arco –para mediciones exteriores– posee un campo de medición determinado,
por ejemplo, de 0 a 25 mm. El arco resistente a la flexión está revestido de placas aislantes para protegerlo
del calor de las manos. El juego del husillo puede ajustarse con una tuerca situada en el interior del
casquillo graduado. Para ajustar el punto cero se puede girar y desplazar el tambor graduado sobre el
husillo
Tornillo micrométrico de interiores Si se va acercando despacio el husillo a la pieza, girando a través del
embrague, se consigue una precisión de medición uniforme. (Appold, Feiler, Reinhard, Schmidt. 1984.
Tecnología de los metales. GTZ. Barcelona)
Observaciones
Para ampliar el tema de acotaciones dirigirse a la norma IRAM 4513:1993, todo el material de este apunte
es un breviario de dicha norma.
BIBLIOGRAFÍA:
• MANUAL DE NORMAS IRA DE DIBUJO TECNOLÓGICO (2011)

• MANUAL DE DIBUJO TÉCNICO TOMO 1 Y 2. PEZZANO, PASCUAL Y GUISADO PUERTAS. EDIT.
ALSINA.
Página Web:
http://dibujo.ramondelaguila.com/?page_id=904

Acotaciones

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Acotaciones

Cargado por

Copyright:

Formatos disponibles

UNIVERSIDAD TECNOLÓGICA NACIONAL-FACULTAD REGIONAL RESISTENCIA

UNIVERSIDAD TECNOLÓGICA NACIONAL

UNIDAD TEMÁTICA 1: ACOTACIONES.

El estudiante será capaz de:

✓ Conocer e identificar los diferentes tipos de acotaciones existentes.

D. Acotaciones en perspectiva isométrica.

Apunte confeccionado por la Profesora: Ing. Duré, Diana Analía.

Cuando sea posible las cotas de caracteriticas interiores y las cotas de

Cuando se representa varias caracteristicas u

Unidades de las cotas .

Cuando la característica de muestra interrumpida, la línea de cota

Las líneas de cota se pueden utilizar parcialmente cuando:

d) La característica de referencias para la acotación esta fuera de la hoja de dibujo y no hay

e) Se utiliza acotación progresiva simplificada (ver figura en el ítem )

Terminación e indicaciones de origen .

Las terminaciones III y IV no se deben utilizar en ingeniería mecánica.

Relaciones y medidas de los símbolos gráficos

Las intersecciones de las prolongaciones de los contornos de las

En el caso de contornos proyectados de transiciones y

Valores de las cotas.

Posiciones de los valores de las cotas.

Las cotas lineales se dispondrán en la posición más

En algunos casos las cotas angulares podrán disponerse como

Las cotas se deben colocar de tal manera que, en la

Las cotas se deben rotular de tal manera que, en la posición normal de

Posiciones especiales de los valores de cotas.

Letras representando valores de cotas

NORMAS REFERIDAS A ELEMENTOS.

INDICACIONES DE COTAS ESPECIALES

Símbolo para los valores de las cotas

Cuando se indica un avellanado cilindrico , se debe especificar el diametro y

El símbolo de Ø indica que la sección transversal de la característica es un círculo. El símbolo Ø debe

Ejemplo de acotación diámetros

Se podrá indicar cotas de radios, aplicando el principio de acotación progresivo

Indicaciones combinada de radios.

Acotaciones de arcos ,cuerdas y medidas angulares

CARACTERÍSTICAS IGUALMENTE ESPACIADAS Y REPETIDAS

Características igualmente espaciadas

Cuando existan elementos equidistantes o dispuestos regularmente en un dibujo, se puede, para

Elementos repetidos tabulados

Observaciones : los temas completos de ranuras , chaflanes , avellanados pendientes conos

DISPOSICIÓN DE LAS COTAS.

1. Acotaciones en cadena o serie .

Al usar la acotación en cadena ,las cadenas de cotas simples

La pieza cilíndrica es otro ejemplo, donde la superficie exterior

En el caso de ejes de transmisión las

Las líneas de cota se debe dibujar paralelas en una , dos o tres

5. Acotación por coordenadas

Para definir las cotas correspondientes se agrupan, preferentemente, en una misma

ACOTACIÓN DE SÍMBOLO CRUZ DE SAN ANDRÉS

4. OBSERVACIONES ADICIONALES Y EJEMPLOS.

ACOTACIONES EN PERSPECTIVA ISOMÉTRICA.

La pieza de la imagen inferior se ha acotado mediante la acotación combinada:

• Las partes superior y derecha por acotación en paralelo.

PLANOS Y LÍNEAS DE REFERENCIAS.

COTAS DE DIMENSIÓN Y DE POSICIÓN

Ejemplos de aplicación de acotaciones

Las flechas no se podrán en los puntos de tangencias como en la figura.

En las figuras se describen algunos ejemplos que no están bien.

En la figura siguiente, si lo hemos señalado.

Cuando un redondeado es para matar aristas, no debe acotarse.

Denominamos instrumentos de medición a los objetos fabricados para comparar y
