1

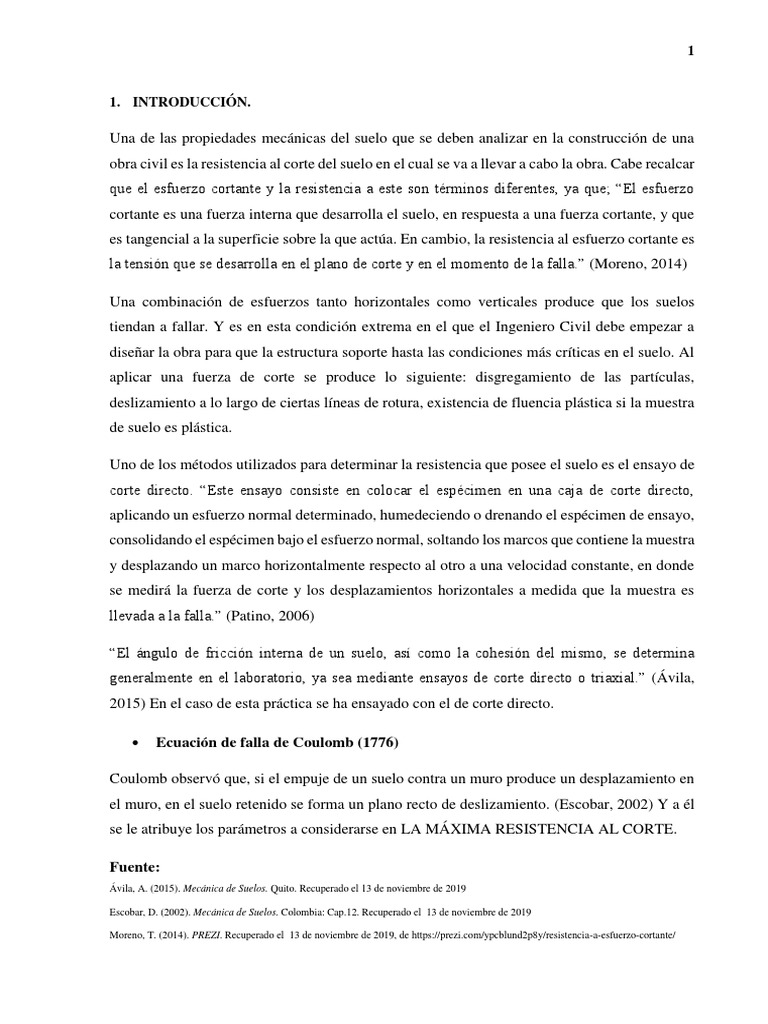

1. INTRODUCCIÓN.

Una de las propiedades mecánicas del suelo que se deben analizar en la construcción de una
obra civil es la resistencia al corte del suelo en el cual se va a llevar a cabo la obra. Cabe recalcar
que el esfuerzo cortante y la resistencia a este son términos diferentes, ya que; “El esfuerzo
cortante es una fuerza interna que desarrolla el suelo, en respuesta a una fuerza cortante, y que
es tangencial a la superficie sobre la que actúa. En cambio, la resistencia al esfuerzo cortante es
la tensión que se desarrolla en el plano de corte y en el momento de la falla.” (Moreno, 2014)

Una combinación de esfuerzos tanto horizontales como verticales produce que los suelos
tiendan a fallar. Y es en esta condición extrema en el que el Ingeniero Civil debe empezar a
diseñar la obra para que la estructura soporte hasta las condiciones más críticas en el suelo. Al
aplicar una fuerza de corte se produce lo siguiente: disgregamiento de las partículas,
deslizamiento a lo largo de ciertas líneas de rotura, existencia de fluencia plástica si la muestra
de suelo es plástica.

Uno de los métodos utilizados para determinar la resistencia que posee el suelo es el ensayo de
corte directo. “Este ensayo consiste en colocar el espécimen en una caja de corte directo,
aplicando un esfuerzo normal determinado, humedeciendo o drenando el espécimen de ensayo,
consolidando el espécimen bajo el esfuerzo normal, soltando los marcos que contiene la muestra
y desplazando un marco horizontalmente respecto al otro a una velocidad constante, en donde
se medirá la fuerza de corte y los desplazamientos horizontales a medida que la muestra es
llevada a la falla.” (Patino, 2006)

“El ángulo de fricción interna de un suelo, así como la cohesión del mismo, se determina
generalmente en el laboratorio, ya sea mediante ensayos de corte directo o triaxial.” (Ávila,
2015) En el caso de esta práctica se ha ensayado con el de corte directo.

 Ecuación de falla de Coulomb (1776)

Coulomb observó que, si el empuje de un suelo contra un muro produce un desplazamiento en

el muro, en el suelo retenido se forma un plano recto de deslizamiento. (Escobar, 2002) Y a él
se le atribuye los parámetros a considerarse en LA MÁXIMA RESISTENCIA AL CORTE.

Fuente:
Ávila, A. (2015). Mecánica de Suelos. Quito. Recuperado el 13 de noviembre de 2019

Escobar, D. (2002). Mecánica de Suelos. Colombia: Cap.12. Recuperado el 13 de noviembre de 2019

Moreno, T. (2014). PREZI. Recuperado el 13 de noviembre de 2019, de https://prezi.com/ypcblund2p8y/resistencia-a-esfuerzo-cortante/

 2

Patino. (2006). Catarina. Recuperado el 13 de noviembre de 2019, de

http://catarina.udlap.mx/u_dl_a/tales/documentos/lic/patino_r_ca/capitulo3.pdf

2. OBJETIVOS.
2.1. Objetivo General
 Determinar la resistencia al esfuerzo cortante de una muestra de suelo (arena)
mediante el ensayo de corte directo.

2.2. Objetivos Específicos

 Obtener la gráfica de Resistencia de Esfuerzo cortante vs. Deformación de Corte, para
diferentes cargas aplicadas a la muestra de suelo.
 Determinar el ángulo de fricción interna Φ.
 Identificar la relación que existe entre las deformaciones y los esfuerzos producidos en
la muestra de suelo.

5. ANÁLISIS DE RESULTADOS:
 Los resultados obtenidos de la resistencia al esfuerzo cortante máximo del suelo
correspondientes a 0,240 𝑘𝑔/𝑐𝑚2 , 0,399 𝑘𝑔/𝑐𝑚2 , 0,540 𝑘𝑔/𝑐𝑚2 , significan que la
muestra llegó a su falla con esta carga, ya que como se aprecia al seguir aumentando la
carga de corte el valor de la resistencia asciende hasta un punto donde empieza a
volverse constante, fallando la muestra.

6. CONCLUSIONES.
6.3. Conclusiones de la práctica:
 En las gráficas realizadas de Resistencia del esfuerzo cortante vs deformación podemos
decir que la arena se comporta de una forma similar en sus tres ensayos. Mientras que
en la gráfica de deformación normal vs deformación corte para sus tres ensayos varía la
forma de la gráfica.

6.4. Conclusiones referentes a la Ingeniería Civil:

 El ensayo corte directo permite determinar la resistencia al esfuerzo cortante de un
determinado suelo en el que se asiente una obra civil, orientado así a estabilidad de
taludes en terraplenes y cortes, tratamiento de problemas de empuje de tierras contra
estructuras de contención, entre otras aplicabilidades más.
 3

 El ensayo de Corte Directo es importante ya que nos ayuda a conocer cómo está el suelo
en el campo respecto a la carga y esfuerzo de corte y con esto podemos saber las
características del mismo, además que podemos saber a qué cargas le podemos someter
al suelo sin poner en riesgo una estructura.

7. RECOMENDACIONES.
8.1.Referentes a la práctica:
 Complementar el cálculo de acuerdo con el circulo de Mohr, evitando confundir
conceptos como el de resistencia al esfuerzo cortante, ángulo de fricción interna, o
coeficiente de cohesividad, para así evaluar de una mejor manera los datos arrojados y
hacer una comparación teniendo más eficiencia en la confiabilidad de los resultados

8.2.Referentes a la ingeniería civil:

 Es recomendable que se hallen los esfuerzos de falla máximos en condiciones de
saturación, es decir en las peores condiciones, lo cual permitirá obtener óptimos
resultados en el momento de evaluación, propuesta y ejecución del proyecto, e incluso
se pueden realizar en estados desfavorables para la construcción de la edificación.

9. BIBLIOGRAFÍA.
9.1.Documentos Bibliográficos:

 Ávila, A. (2015). Mecánica de Suelos. Quito. Recuperado el 28 de mayo de 2019

 Juárez Badillo – Rico Rodríguez. Mecánica de Suelos (Tomo 1) – Fundamentos de la

Mecánica de Suelos. Editorial LIMUSA, S.A de C.V. Grupo Noriega editores. Edición
2005. N° total de paginas 642 páginas.
 Braja M. Das.Fundamentos de Ingeniería Geotecnia. Editorial: International
THOMSON Editores. Edición 2001. N° total de páginas: 594 páginas.

9.2.Documentos Electrónicos:

 Escobar, D. (2002). Mecánica de Suelos. Colombia: Cap.12. Recuperado el 27 de

mayo de 2019
 4

 Moreno, T. (2014). PREZI. Recuperado el 27 de mayo de 2019, de

https://prezi.com/ypcblund2p8y/resistencia-a-esfuerzo-cortante/

 Patino. (2006). Catarina. Recuperado el 27 de mayo de 2019, de

http://catarina.udlap.mx/u_dl_a/tales/documentos/lic/patino_r_ca/capitulo3.pdf
