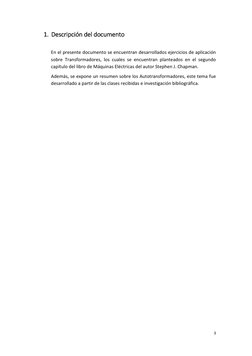

1. Descripción del documento

En el presente documento se encuentran desarrollados ejercicios de aplicación

sobre Transformadores, los cuales se encuentran planteados en el segundo
capítulo del libro de Máquinas Eléctricas del autor Stephen J. Chapman.
Además, se expone un resumen sobre los Autotransformadores, este tema fue
desarrollado a partir de las clases recibidas e investigación bibliográfica.

3

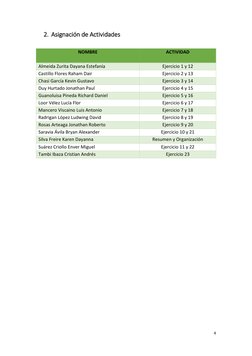

 2. Asignación de Actividades

NOMBRE ACTIVIDAD

Almeida Zurita Dayana Estefanía Ejercicio 1 y 12

Castillo Flores Raham Dair Ejercicio 2 y 13
Chasi García Kevin Gustavo Ejercicio 3 y 14
Duy Hurtado Jonathan Paul Ejercicio 4 y 15
Guanoluisa Pineda Richard Daniel Ejercicio 5 y 16
Loor Vélez Lucía Flor Ejercicio 6 y 17
Mancero Viscaino Luis Antonio Ejercicio 7 y 18
Radrigan López Ludwing David Ejercicio 8 y 19
Rosas Arteaga Jonathan Roberto Ejercicio 9 y 20
Saravia Ávila Bryan Alexander Ejercicio 10 y 21
Silva Freire Karen Dayanna Resumen y Organización
Suárez Criollo Enver Miguel Ejercicio 11 y 22
Tambi Ibaza Cristian Andrés Ejercicio 23

4

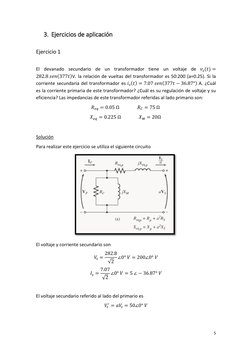

 3. Ejercicios de aplicación

Ejercicio 1

El devanado secundario de un transformador tiene un voltaje de 𝑣𝑠 (𝑡) =

282.8 𝑠𝑒𝑛(377𝑡)V. la relación de vueltas del transformador es 50:200 (a=0.25). Si la
corriente secundaria del transformador es 𝑖𝑠 (𝑡) = 7.07 𝑠𝑒𝑛(377𝑡 − 36.87°) A. ¿Cuál
es la corriente primaria de este transformador? ¿Cuál es su regulación de voltaje y su
eficiencia? Las impedancias de este transformador referidas al lado primario son:
𝑅𝑒𝑞 = 0.05 Ω 𝑅𝐶 = 75 Ω
𝑋𝑒𝑞 = 0.225 Ω 𝑋𝑀 = 20Ω

Solución
Para realizar este ejercicio se utiliza el siguiente circuito

El voltaje y corriente secundario son

282.8
𝑉𝑠 = ∠0° 𝑉 = 200∠0° 𝑉
√2
7.07
𝐼𝑠 = ∠0° 𝑉 = 5 ∠ − 36.87° 𝑉
√2

El voltaje secundario referido al lado del primario es

𝑉𝑠′ = 𝑎𝑉𝑠 = 50∠0° 𝑉

5
La corriente secundaria referida al lado del primario es:
𝐼𝑠
𝐼𝑠 ′ = = 20 ∠ − 36.87° 𝐴
𝑎

El voltaje del circuito primario está dado por

𝑉𝑝 = 𝑉𝑠′ + 𝐼𝑠′ (𝑅𝑒𝑞 + 𝑗𝑋𝑒𝑞 )
𝑉𝑝 = 50∠0° 𝑉 + (20∠ − 36.87° 𝐴)(0.05 Ω + 𝑗0.225 Ω)
𝑉𝑝 = 53.58∠3.21° 𝑉

La corriente de excitación del transformador

53.58∠3.21 53.58∠3.21
𝐼𝐸𝑋 = 𝐼𝐶 + 𝐼𝑀 = +
75 𝑗20
𝐼𝐸𝑋 = 0.714∠3.21 + 2.68∠ − 86.79
𝐼𝐸𝑋 = 2.77∠ − 71.87 𝐴

Por lo tanto. La corriente total primaria del transformador es

𝐼𝑃 = 𝐼𝑆′ + 𝐼𝐸𝑋
𝐼𝑃 = 20 ∠ − 36.87° + 2.77∠ − 71.87
𝐼𝑃 = 22.32∠ − 40.95 𝐴

La regulación de voltaje del transformador en esta carga

𝑉𝑃 − 𝑎𝑉𝑆
𝑉𝑅 = ∗ 100%
𝑎𝑉𝑆
53.58 − 50
𝑉𝑅 = ∗ 100% = 7.16%
50

La potencia de entrada al transformador es

𝑃𝐼𝑁 = 𝑉𝑃 𝐼𝑃 𝑐𝑜𝑠𝜃
𝑃𝐼𝑁 = (53.58𝑉)(22.32𝐴)𝑐𝑜𝑠3.21
𝑃𝐼𝑁 = 857 𝑊

La potencia de salida al transformador es

6

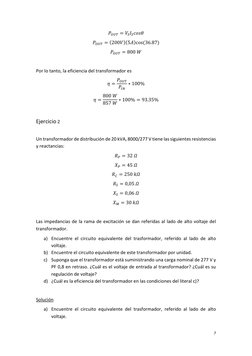

 𝑃𝑂𝑈𝑇 = 𝑉𝑆 𝐼𝑆 𝑐𝑜𝑠𝜃
𝑃𝑂𝑈𝑇 = (200𝑉)(5𝐴)cos(36.87)
𝑃𝑂𝑈𝑇 = 800 𝑊

Por lo tanto, la eficiencia del transformador es

𝑃𝑂𝑈𝑇
𝜂= ∗ 100%
𝑃𝐼𝑁
800 𝑊
𝜂= ∗ 100% = 93.35%
857 𝑊

Ejercicio 2

Un transformador de distribución de 20 kVA, 8000/277 V tiene las siguientes resistencias

y reactancias:
𝑅𝑃 = 32 𝛺
𝑋𝑃 = 45 𝛺
𝑅𝐶 = 250 𝑘𝛺
𝑅𝑆 = 0,05 𝛺
𝑋𝑆 = 0,06 𝛺
𝑋𝑀 = 30 𝑘𝛺

Las impedancias de la rama de excitación se dan referidas al lado de alto voltaje del
transformador.
a) Encuentre el circuito equivalente del trasformador, referido al lado de alto
voltaje.
b) Encuentre el circuito equivalente de este transformador por unidad.
c) Suponga que el transformador está suministrando una carga nominal de 277 V y
PF 0,8 en retraso. ¿Cuál es el voltaje de entrada al transformador? ¿Cuál es su
regulación de voltaje?
d) ¿Cuál es la eficiencia del transformador en las condiciones del literal c)?

Solución
a) Encuentre el circuito equivalente del trasformador, referido al lado de alto
voltaje.

7
 8000
𝑎= = 28,88
277
𝑅𝑆 ′ = 𝑎2 𝑅𝑆 = (28,88)2 (0,05 𝛺) = 41,7 𝛺
𝑋𝑆 ′ = 𝑎2 𝑋𝑆 = (28,88)2 (0,06 𝛺) = 50,04 𝛺

b) Encuentre el circuito equivalente de este transformador por unidad.

𝑆
𝑆 = |𝑉| ∗ |𝐼| → 𝐼 =
𝑉
20 𝑘𝑉𝐴
𝐼= = 2,5 𝐴
8000 𝑉
𝑉𝑏𝑎𝑠𝑒 8000 𝑉
𝑍𝑏𝑎𝑠𝑒 = = = 3200 𝛺
𝐼𝑏𝑎𝑠𝑒 2,5 𝐴

Calculamos la impedancia por unidad 𝑍𝑝𝑢

𝑍𝑎𝑐𝑡𝑢𝑎𝑙
𝑍𝑝𝑢 =
𝑍𝑏𝑎𝑠𝑒
32 𝑗45
𝑍𝑝𝑢𝑅𝑃 = = 0,01 𝑍𝑝𝑢𝑋𝑃 = = 𝑗0,0141
3200 3200
41,7 𝑗50,04
𝑍𝑝𝑢𝑅𝑆 ′ = = 0,0043 𝑍𝑝𝑢𝑋𝑆 ′ = = 𝑗0,0052
3200 3200
250 𝑘 𝑗30 𝑘
𝑍𝑝𝑢𝑅𝐶 = = 78,125 𝑍𝑝𝑢𝑥𝑀 = = 𝑗9,375
3200 3200

c) Suponga que el transformador está suministrando una carga nominal de 277 V

y PF 0,8 en retraso. ¿Cuál es el voltaje de entrada al transformador? ¿Cuál es su
regulación de voltaje?

Corriente en el secundario del transformador

20 𝑘𝑉𝐴
𝐼𝑆 = ∠ − 36,87˚ = 72,2∠ − 36,87˚ 𝐴
277 𝑉

Corriente del secundario reflejada en el primario

𝐼𝑆 72,2∠ − 36,87˚
𝐼𝑆 ′ = = = 2,5∠ − 36,87˚ 𝐴
𝑎 28,88

Voltaje en el primario del transformador

𝑍𝐸𝑄 = 𝑅𝐸𝑄 + 𝑗𝑋𝐸𝑄
𝑍𝐸𝑄 = (32 + 𝑗45) + [(3,55 + 𝑗29,57) 𝑘𝛺 ∥ (41,7 + 𝑗50,04)]
𝑍𝐸𝑄 = 73,56 + 𝑗95 𝛺

8

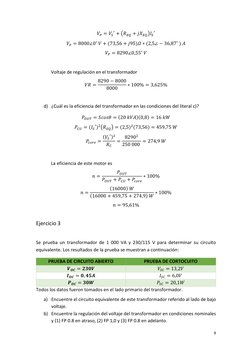

 𝑉𝑃 = 𝑉𝑆 ′ + (𝑅𝐸𝑄 + 𝑗𝑋𝐸𝑄 )𝐼𝑆 ′
𝑉𝑃 = 8000∠0˚ 𝑉 + (73,56 + 𝑗95)𝛺 ∗ (2,5∠ − 36,87˚ ) 𝐴
𝑉𝑃 = 8290∠0,55˚ 𝑉

Voltaje de regulación en el transformador

8290 − 8000
𝑉𝑅 = ∗ 100% = 3,625%
8000

d) ¿Cuál es la eficiencia del transformador en las condiciones del literal c)?

𝑃𝑂𝑈𝑇 = 𝑆𝑐𝑜𝑠𝜃 = (20 𝑘𝑉𝐴)(0,8) = 16 𝑘𝑊

𝑃𝐶𝑈 = (𝐼𝑆 ′ )2 (𝑅𝐸𝑄 ) = (2,5)2 (73,56) = 459,75 𝑊
(𝑉𝑆 ′ )2 82902
𝑃𝑐𝑜𝑟𝑒 = = = 274,9 𝑊
𝑅𝐶 250 000

La eficiencia de este motor es

𝑃𝑂𝑈𝑇
𝑛= ∗ 100%
𝑃𝑂𝑈𝑇 + 𝑃𝐶𝑈 + 𝑃𝑐𝑜𝑟𝑒
(16000) 𝑊
𝑛= ∗ 100%
(16000 + 459,75 + 274,9) 𝑊
𝑛 = 95,61%

Ejercicio 3

Se prueba un transformador de 1 000 VA y 230/115 V para determinar su circuito

equivalente. Los resultados de la prueba se muestran a continuación:

PRUEBA DE CIRCUITO ABIERTO PRUEBA DE CORTOCUITO

𝑽𝑶𝑪 = 𝟐𝟑𝟎𝑽 𝑉𝑆𝐶 = 13,2𝑉
𝑰𝑶𝑪 = 𝟎, 𝟒𝟓𝑨 𝐼𝑆𝐶 = 6,0𝑉
𝑷𝑶𝑪 = 𝟑𝟎𝑾 𝑃𝑆𝐶 = 20,1𝑊
Todos los datos fueron tomados en el lado primario del transformador.
a) Encuentre el circuito equivalente de este transformador referido al lado de bajo
voltaje.
b) Encuentre la regulación del voltaje del transformador en condiciones nominales
y (1) FP 0.8 en atraso, (2) FP 1,0 y (3) FP 0.8 en adelanto.

9

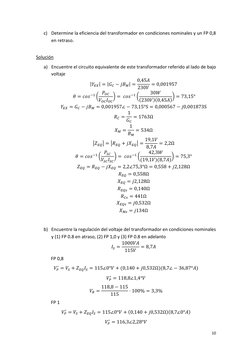

 c) Determine la eficiencia del transformador en condiciones nominales y un FP 0,8
en retraso.

Solución
a) Encuentre el circuito equivalente de este transformador referido al lado de bajo
voltaje
0,45𝐴
|𝑌𝐸𝑋 | = |𝐺𝐶 − 𝑗𝐵𝑀 | = = 0,001957
230𝑉
𝑃𝑂𝐶 30𝑊
𝜃 = 𝑐𝑜𝑠 −1 ( ) = 𝑐𝑜𝑠 −1 ( ) = 73,15°
𝑉𝑂𝐶 𝐼𝑂𝐶 (230𝑉)(0,45𝐴)
𝑌𝐸𝑋 = 𝐺𝐶 − 𝑗𝐵𝑀 = 0,001957∠ − 73,15°S = 0,000567 − 𝑗0,001873S
1
𝑅𝐶 = = 1763Ω
𝐺𝐶
1
𝑋𝑀 = = 534Ω
𝐵𝑀
19,1𝑉
|𝑍𝐸𝑄 | = |𝑅𝐸𝑄 + 𝑗𝑋𝐸𝑄 | = = 2,2Ω
8,7𝐴
𝑃𝑆𝐶 42,3𝑊
𝜃 = 𝑐𝑜𝑠 −1 ( ) = 𝑐𝑜𝑠 −1 ( ) = 75,3°
𝑉𝑆𝐶 𝐼𝑆𝐶 (19,1𝑉)(8,7𝐴)
𝑍𝐸𝑄 = 𝑅𝐸𝑄 − 𝑗𝑋𝐸𝑄 = 2,2∠75,3°Ω = 0,558 + 𝑗2,128Ω
𝑅𝐸𝑄 = 0,558Ω
𝑋𝐸𝑄 = 𝑗2,128Ω
𝑅𝐸𝑄𝑠 = 0,140Ω
𝑅𝐶𝑠 = 441Ω
𝑋𝐸𝑄𝑠 = 𝑗0,532Ω
𝑋𝑀𝑠 = 𝑗134Ω

b) Encuentre la regulación del voltaje del transformador en condiciones nominales

y (1) FP 0.8 en atraso, (2) FP 1,0 y (3) FP 0.8 en adelanto
1000𝑉𝐴
𝐼𝑆 = = 8,7𝐴
115𝑉
FP 0,8
𝑉𝑃′ = 𝑉𝑆 + 𝑍𝐸𝑄 𝐼𝑆 = 115∠0°𝑉 + (0,140 + 𝑗0,532Ω)(8,7∠ − 36,87°𝐴)
𝑉𝑃′ = 118,8∠1,4°𝑉
118,8 − 115
𝑉𝑅 = ⋅ 100% = 3,3%
115
FP 1
𝑉𝑃′ = 𝑉𝑆 + 𝑍𝐸𝑄 𝐼𝑆 = 115∠0°𝑉 + (0,140 + 𝑗0,532Ω)(8,7∠0°𝐴)
𝑉𝑃′ = 116,3∠2,28°𝑉

10
 116,3 − 115
𝑉𝑅 = ⋅ 100% = 1,1%
115
FP 0,8
𝑉𝑃′ = 𝑉𝑆 + 𝑍𝐸𝑄 𝐼𝑆 = 115∠0°𝑉 + (0,140 + 𝑗0,532Ω)(8,7∠36,87°𝐴)
𝑉𝑃′ = 113,3∠2,24°𝑉
113,3 − 115
𝑉𝑅 = ⋅ 100% = −1,15%
115

c) Determine la eficiencia del transformador en condiciones nominales y un FP 0,8

en retraso
𝑃𝑂𝑈𝑇 = 𝑉𝑆 𝐼𝑆 cos(𝜃) = (115𝑉)(8,7𝐴)(0,8) = 800𝑊
𝑃𝐶𝑈 = (𝐼𝑆′ )2 𝑅𝑒𝑞 = (8,7)2 (0,140) = 10,6𝑊
(𝑉𝑆′ )2 (118,8𝑉)2
𝑃𝑐𝑜𝑟𝑒 = = = 32𝑊
𝑅𝐶 441Ω
𝑃𝑂𝑈𝑇 800
𝜂= ⋅ 100% = ⋅ 100% = 94,9%
𝑃𝑂𝑈𝑇 + 𝑃𝐶𝑈 + 𝑃𝑐𝑜𝑟𝑒 800 + 10,6 + 32

Ejercicio 4

La figura muestra un sistema de potencia monofásica. La fuente de potencia alimenta

un transformador de 100kVA. 14/2.4 kV a través de un alimentador cuya impedancia
es 38.2+j140Ω La impedancia serie equivalente del trasformador referida a su lado de
bajo voltaje es 0.12+j0.5Ω. La carga sobre el trasformador es de 90kW con PF 0.85 en
atraso y 2300 V.
a) ¿Cuál es el voltaje en la fuente de potencia del sistema?
b) ¿Cuál es la regulación de voltaje del trasformador?
c) ¿Qué tan eficiente es el sistema de potencia completo?

11
Solución

2.4 𝑘𝑉 2
𝑧 ′ 𝑒𝑛𝑡 = ( ) (38.2 + 𝑗140) = 1.12 + 𝑗4.11
14 𝑘𝑉
90𝑘𝑊
|𝐼𝑠 | = = 48.92𝐴
(2300)(0.8)
𝜃 = acos(0.8) = 36.87°
𝐼𝑠 = 48.92∠ − 36.87°𝐴

a) ¿Cuál es el voltaje en la fuente de potencia del sistema?

𝑉𝑓𝑢𝑒𝑛𝑡𝑒 = 𝑉𝑠 + 𝐼𝑠 𝑍𝑒𝑛𝑡 + 𝐼𝑠 𝑍𝐸𝑄
𝑉𝑓𝑢𝑒𝑛𝑡𝑒 = 2300∠0 + (48.92∠ − 36.87°)(1.12 + 𝑗4.11)
+ ( 48.92∠ − 36.87°)(0.12 + 𝑗0.5)
𝑉𝑓𝑢𝑒𝑛𝑡𝑒 = 2483,84 + 𝑗144.02 𝑉
𝑉𝑓𝑢𝑒𝑛𝑡𝑒 = 2488∠3.31° 𝑉
14𝑘𝑉
𝑉𝑓𝑢𝑒𝑛𝑡𝑒 = 2488∠3.31° = 14.5∠3.1 𝑘𝑉
2,4𝑘𝑉

b) ¿Cuál es la regulación de voltaje del trasformador?

𝑉𝑝𝑟𝑖𝑚 = 𝑉𝑠 + 𝐼𝑠 𝑍𝐸𝑄
𝑉𝑝𝑟𝑖𝑚 = 2300 + 48.92∠ − 36.87°)(0.12 + 𝑗0.5)
𝑉𝑝𝑟𝑖𝑚 = 2319∠0.40° 𝑉
2319 − 2300
𝑉𝑅 = 𝑥100 = 0.83%
2300

c) ¿Qué tan eficiente es el sistema de potencia completo?

𝑃𝑖𝑛 = 𝑉𝑓𝑢𝑒𝑛𝑡𝑒 𝐼𝑠 𝑐𝑜𝑠𝜃
𝑃𝑖𝑛 = (2488)(48.92) cos(36.87)
𝑃𝑖𝑛 = 97.40 𝑘𝑊
90 𝑘𝑊
𝑃𝑖𝑛 = 100% = 92,4%
97.40 𝑘𝑊

Ejercicio 5

Cuando los viajeros de los Estados Unidos y Canadá visitan Europa, encuentran un
sistema de distribución de potencia diferente. En los Estados Unidos, los voltajes en las
tomas de pared son 120Vrms a 60Hz, mientras que los voltajes típicos en Europa son
220 a 240V, a 50 Hz. Muchos viajeros portan pequeños transformadores elevadores o

12
reductores de voltaje para utilizar sus utensilios en las ciudades que visitan. Un
transformador típico podría ser dimensionado a 1kVA y 120/240V. Este transformador
tiene 500 vueltas sobre el lado de 120V y 1000 vueltas en el lado de 240V. La figura
muestra la curva de magnetización para este transformador.

a) Suponga que este transformador está conectado a una fuente de potencia

de 120V 60Hz sin carga conectada al lado de 240V. Dibuje la corriente de
magnetización que podría fluir por el transformador ¿Cuál es el valor rms de
la amplitud de la corriente de magnetización? ¿Qué porcentaje de la
corriente a plena carga es la corriente de magnetización?
b) Suponga ahora que el transformador está conectado a una fuente de
potencia de 240V 50Hz sin carga conectada al lado de 120V. Dibuje la
corriente de magnetización que podría fluir en el transformador. ¿Cuál es el
valor rms de la amplitud de la corriente de magnetización? ¿Qué porcentaje
de la corriente a plena carga es la corriente de magnetización?
c) ¿En cuál caso la corriente de magnetización es el porcentaje más alto de la
corriente a plena carga? ¿Por qué?

Solución
a) Suponga que este transformador está conectado a una fuente de potencia
de 120V 60Hz sin carga conectada al lado de 240V. Dibuje la corriente de
magnetización que podría fluir por el transformador ¿Cuál es el valor rms de
la amplitud de la corriente de magnetización? ¿Qué porcentaje de la
corriente a plena carga es la corriente de magnetización?
CÓDIGO EN MATLAB

13
%Calcular y dibujar la corriente de magnetización de un transformador de
120/240
%operando a 120V y 60Hz. Calcula el valor rms de la corriente de
%magnetización
load p22_mag.dat;
mmf_datos=p22_mag(:,1);
flujo_datos=p22_mag(:,2);
%Valores iniciales
S=1000; %Potencia aparente
Vrms=120; %Voltaje rms
VM=Vrms*sqrt(2); %Voltaje pico
NP=500; %Numero vueltas primario
f=60; %Frecuencia[Hz]
%Velocidad angular
w=2*pi*f;
%Cálculo del flujo respecto al tiempo
t=0:1/3000:1/30; %Intervalo de Tiempo continuo
flujo=-VM/(w*NP)*cos(w.*t);
mmf=interp1(flujo_datos,mmf_datos,flujo);
%Cálculo de la corriente de magnetización
Im=mmf/NP;
%Cálculo del valor rms de la corriente
Irms=sqrt(sum(Im.^2)/length(Im));
disp(['La corriente Irms a 120[V] 60[Hz] ',num2str(Irms)])
%Cálculo de la carga total de corriente
I_cg=S/Vrms;
%Cálculo del porcentaje de la corriente a plena carga
Porcent=Irms/I_cg*100;
disp(['La corriente de magnetización es ',num2str(Porcent),'5 de la
corriente a plena carga']);
%Grafico de la corriente de magnetización
figure(1)
plot(t,Im);
title('\bf Corriente de magnetizacion a 120[V] 60[Hz]')
xlabel('\bf Time [s]');
ylabel('\bf\it Im\rm(A)');
axis([0 0.04 -0.5 0.5]);
grid on

Ejecución

14
 CÓDIGO DEL ARCHIVO .DAT QUE CONTIENE LOS VALORES DE LA CURVA DE
MAGNETIZACIÓN
%Curva de magnetización mostrada en la figura P2-2, primera columna
es la corriente en amperios
%segunda columna el flujo en Webers
%Guardar este archivo como p22_mag.dat en el mismo directorio de su
programa
%Con la función "interpl1" se recupera los valores de la curva
-4.4000000e+002 -1.0993500e-003
-4.2000000e+002 -1.0946400e-003
-4.0000000e+002 -1.0879100e-003
-3.8000000e+002 -1.0754300e-003
-3.6000000e+002 -1.0606000e-003
-3.4000000e+002 -1.0438300e-003
-3.2000000e+002 -1.0227700e-003
-3.0000000e+002 -9.9936200e-004
-2.8000000e+002 -9.7127700e-004
-2.6000000e+002 -9.3851100e-004
-2.4000000e+002 -9.0028400e-004
-2.3000000e+002 -8.8200000e-004
-2.2000000e+002 -8.5737600e-004
-2.0000000e+002 -8.0744700e-004
-1.8000000e+002 -7.4971600e-004
-1.6000000e+002 -6.8496500e-004
-1.4000000e+002 -6.0968100e-004
-1.2000000e+002 -5.2776600e-004
-1.0000000e+002 -4.4546100e-004
-8.0000000e+001 -3.5730500e-004
-6.0000000e+001 -2.6719900e-004
-4.0000000e+001 -1.7943300e-004
-2.0000000e+001 -8.9717000e-005
0.0000000e+000 0.0000000e+000
2.0000000e+001 8.9717000e-005
4.0000000e+001 1.7943300e-004
6.0000000e+001 2.6719900e-004
8.0000000e+001 3.5730500e-004
1.0000000e+002 4.4546100e-004

15
 1.2000000e+002 5.2776600e-004
1.4000000e+002 6.0968100e-004
1.6000000e+002 6.8496500e-004
1.8000000e+002 7.4971600e-004
2.0000000e+002 8.0744700e-004
2.2000000e+002 8.5737600e-004
2.3000000e+002 8.8200000e-004
2.4000000e+002 9.0028400e-004
2.6000000e+002 9.3851100e-004
2.8000000e+002 9.7127700e-004
3.0000000e+002 9.9936200e-004
3.2000000e+002 1.0227700e-003
3.4000000e+002 1.0438300e-003
3.6000000e+002 1.0606000e-003
3.8000000e+002 1.0754300e-003
4.0000000e+002 1.0879100e-003
4.2000000e+002 1.0946400e-003
4.4000000e+002 1.0993500e-003

b) Suponga ahora que el transformador está conectado a una fuente de

potencia de 240V 50Hz sin carga conectada al lado de 120V. Dibuje la
corriente de magnetización que podría fluir en el transformador. ¿Cuál es el
valor rms de la amplitud de la corriente de magnetización? ¿Qué porcentaje
de la corriente a plena carga es la corriente de magnetización?

CÓDIGO EN MATLAB
%Calcular y dibujar la corriente de magnetizacion de un transformador de
120/240
%operando a 240V y 50Hz. Calcula el valor rms de la corriente de
%magnetizacion
load p22_mag.dat;
mmf_datos=p22_mag(:,1);
flujo_datos=p22_mag(:,2);
%Valores iniciales
S=1000; %Potencia aparente
Vrms=240; %Voltaje rms
VM=Vrms*sqrt(2); %Voltaje pico
NP=1000; %Numerovueltas primario
f=50; %Frecuencia[Hz]
%Velocidad angular
w=2*pi*f;
%Calculo del flujo respecto al tiempo
t=0:1/2500:1/25; %Intervalo de Tiempo continuo
flujo=-VM/(w*NP)*cos(w.*t);
mmf=interp1(flujo_datos,mmf_datos,flujo);
%Calculo de la corriente de magnetizacion
Im=mmf/NP;
%Calculo del valor rms de la corriente
Irms=sqrt(sum(Im.^2)/length(Im));
disp(['La corriente Irms a 240[V] 50[Hz] ',num2str(Irms)])
%Calculo de la carga total de corriente
I_cg=S/Vrms;

16
%Calculo del porcentaje de la corriente a plena carga
Porcent=Irms/I_cg*100;
disp(['La corriente de magnetizacion es ',num2str(Porcent),'5 de la
ccorriente a plena carga']);
%Grafico de la corriente de magnetizacion
figure(1)
plot(t,Im);
title('\bf Corriente de magnetizacion a 240[V] 50[Hz]')
xlabel('\bf Time [s]');
ylabel('\bf\it Im\rm(A)');
axis([0 0.04 -0.5 0.5]);
grid on

Ejecución

c) ¿En cuál caso la corriente de magnetización es el porcentaje más alto de la

corriente a plena carga? ¿Por qué?

Podemos notar en la gráfica que el valor pico de la corriente es mayor cuando

trabajamos a 50[Hz], es decir, en el europeo, debido al pico de flujo impulsando
al núcleo hacia la saturación.

17
Ejercicio 6

Un transformador de distribución de 15 kVA, 8000/230 V tiene una impedancia de

80+j300 Ω, referida al lado primario. Las componentes de la rama de excitación
referidas al lado primario son Rc = 350 kΩ y XM = 70 kΩ.
a) Si el voltaje primario es 7967 y la impedancia de la carga es ZL = 3.2 + j1.5 Ω.
¿cuál es el voltaje secundario del transformador? ¿Cuál es la regulación de
voltaje del transformador?
b) Si se desconecta la carga y en su lugar se conecta un condensador de –j3,5 Ω.
¿Cuál es el voltaje secundario en el transformador? ¿Cuál es la regulación de
voltaje en estas circunstancias?

Solución
a) Para resolver el problema de manera sencilla, se refleja el secundario al lado
primario del transformador, teniendo así la relación de vueltas:
𝐸1 𝑁1
=
𝐸2 𝑁2
8000 𝑁1
=
230 𝑁2
8000
= 34,78 = 𝑎
230

Y la carga reflejada al lado primario es:

𝑍𝐿′ = 𝑎2 ∗ 𝑍𝑐𝑎𝑟𝑔𝑎
𝑍𝐿′ = (34,78)2 ∗ (3.2 + j1.5) = 3870.87 + 𝑗1814.47 Ω

La corriente reflejada es:

𝑉1
𝐼2′ =
𝑍1 + 𝑍𝐿′
7967 ∠0°
𝐼2′ =
(80 + 𝑗300) + (3870.87 + 𝑗1814.47)
7967 ∠0°
𝐼2′ = = 1.567 − 𝑗0.838 = 1.78 ∠ − 28.2° 𝐴
4841.11∠28.15°

Como I1 = I2’ entonces se puede obtener la corriente del bobinado secundario:

𝑁1 𝐼1 = 𝑁2 𝐼2
′
𝑁1 𝐼1 𝑁1 𝐼2
𝐼2 = = = 𝑎 𝐼2′ = (34,78) ∗ (1.78 ∠ − 28,2°)
𝑁2 𝑁2
𝐼2 = 54.56 − 𝑗 29.25 = 61.908 ∠ − 28.2° 𝐴

18
 Por lo tanto, se puede obtener el voltaje del secundario:
𝐸2 = 𝐼2 ∗ 𝑍𝑐𝑎𝑟𝑔𝑎 = (61.908 ∠ − 28.2°) ∗ (3.2 + 𝑗1.5) = 218.47 − 𝑗11.77
𝐸2 = 218.8 ∠ − 3.1° 𝑉

Para saber la regulación del voltaje, se necesita el voltaje reflejado en el primario:

𝑉2′ = 𝐼2′ ∗ 𝑍𝐿′ = (1.78 ∠ − 28.2° ) ∗ ( 3870.87 + 𝑗1814.47) = 7610∠ − 3.1° 𝑉

Entonces el voltaje de regulación es:

7967 − 7610
𝑉𝑅 = ∗ 100 = 4.7%
7610

b) Para resolver el problema de manera sencilla, se refleja el secundario al lado

primario del transformador, teniendo así la relación de vueltas:
𝐸1 𝑁1
=
𝐸2 𝑁2
8000 𝑁1
=
230 𝑁2
8000
= 34,78 = 𝑎
230

Y la carga reflejada al lado primario es:

𝑍𝐶′ = 𝑎2 ∗ 𝑍𝑐𝑎𝑟𝑔𝑎
𝑍𝐶′ = (34,78)2 ∗ (− j3.5) = −𝑗4233.76 Ω

La corriente reflejada es:

𝑉1
𝐼2′ =
𝑍1 + 𝑍𝐶′
7967 ∠0°
𝐼2′ =
(80 + 𝑗300) + (−𝑗4234)
7967 ∠0°
𝐼2′ = = 2.025 ∠88.8° 𝐴
3934.81∠ − 88.8°

Como I1 = I2’ entonces se puede obtener la corriente del bobinado secundario:

𝑁1 𝐼1 = 𝑁2 𝐼2
𝑁1 𝐼1 𝑁1 𝐼2′
𝐼2 = = = 𝑎 𝐼2′ = (34,78) ∗ (2.025 ∠88.8°)
𝑁2 𝑁2
𝐼2 = 70.42 ∠88.8° 𝐴

Por lo tanto, se puede obtener el voltaje del secundario:

𝐸2 = 𝐼2 ∗ 𝑍𝑐𝑎𝑟𝑔𝑎 = (70.42 ∠88.8°) ∗ (−𝑗3.5) = 246.44 − 𝑗5.16
𝐸2 = 246.5 ∠ − 1.2° 𝑉

19
 Para saber la regulación del voltaje, se necesita el voltaje reflejado en el
primario:
𝑉2′ = 𝐼2′ ∗ 𝑍𝐶′ = (2.025 ∠88.8° ) ∗ ( −𝑗4233.76) = 8573.36 ∠ − 81.2° 𝑉

Entonces el voltaje de regulación es:

7967 − 8573.36
𝑉𝑅 = ∗ 100 = −7.07%
8573.36

Ejercicio 7

Un transformador monofásico de 5000 kVA, 230/13.8 kV tiene una resistencia de 1% por

unidad y una reactancia de 5% por unidad (datos tomados de la placa de características
del transformador). La prueba de circuito abierto efectuada en el lado bajo del
transformador dio los siguientes datos:
𝑉𝑂𝐶 = 13.8 𝑘𝑉 𝐼𝑂𝐶 = 15.1 𝐴 𝑃𝑂𝐶 = 44.9 𝑘𝑊
a) Encuentre el circuito equivalente referido al lado de bajo voltaje del
transformador.
b) Si el voltaje en el lado secundario del transformador es 13.8 𝑘𝑉 y la potencia
suministrada es 4000 𝑘𝑊 con 𝑃𝐹 0.8 en atraso, encuentre la regulación de
voltaje del transformador. Encuentre su eficiencia.

Solución

a) Encuentre el circuito equivalente referido al lado de bajo voltaje del

transformador.
15.1 𝐴
|𝑌𝐸𝑋 | = = 0.0010942
13.8 𝑘𝑉
𝑃𝑂𝐶 44.9 𝑘𝑊
𝜃 = cos −1 ( ) = cos −1 ( ) = 77.56°
𝑉𝑂𝐶 𝐼𝑂𝐶 (13.8 𝑘𝑉)(15.1 𝐴)
⃗⃗⃗⃗⃗⃗
𝑌 𝐸𝑋 = 𝐺𝐶 − 𝑗𝐵𝑀 = 0.0010942∠ − 77.56° 𝑆 = 0.0002358 − 𝑗0.00100685 𝑆
1
𝑅𝑐 = = 4240 Ω
𝐺𝐶
1
𝑋𝑀 = = 936 Ω
𝐵𝑀

Impedancia base reflejada en la bobina secundaria es:

|𝑉2 | (13.8 𝑘𝑉)2
|𝑍| = = = 38.09 Ω
|𝑆| 5000 𝑘𝑉𝐴
𝑅𝐸𝑄 = (0.01)(38.09 Ω) = 0.38 Ω
𝑋𝐸𝑄 = (0.05)(38.09 Ω) = 1.9 Ω

20
 𝑅𝐸𝑄.𝑠 = 0.38 Ω 𝑋𝐸𝑄.𝑠 = 𝑗1.9 Ω
𝑅𝐶.𝑠 = 4240 Ω 𝑋𝑀.𝑠 = 936 Ω

a) Si el voltaje en el lado secundario del transformador es 13.8 𝑘𝑉 y la potencia

suministrada es 4000 𝑘𝑊 con 𝑃𝐹 0.8 en atraso, encuentre la regulación de
voltaje del transformador. Encuentre su eficiencia.

Si la carga en el secundario del transformador tiene una potencia de

4000 𝑘𝑊 𝑎 0.8 𝑃𝐹 e el voltaje en el secundario es 13.8 𝑘𝑉 entonces la corriente
en el secundario es:
𝑃 4000 𝑘𝑊
𝐼𝑆 = = = 362.3 𝐴
𝑉𝑠 𝑃𝐹 (13.8 𝑘𝑉)(0.8)
𝐼𝑆 = 362.3∠ − 36.87° 𝐴

El voltaje primario del transformador referido del secundario es

𝑉𝑝′ = 𝑉𝑆 + 𝐼𝑆 𝑍𝐸𝑄
𝑉𝑝′ = 13800∠0° 𝑉 + (362.3∠ − 36.87° 𝐴)(0.38 + 𝑗1.9 Ω) = 14330∠1.9° 𝑉

Hay una caída de voltaje de 14 V bajo estas condiciones de carga. Entonces la

regulación de voltaje del transformador es
14330 − 13800
𝑉𝑅 = × 100% = 3.84%
13800

Las pérdidas en el cobre y en el núcleo son:

𝑃𝐶𝑈 = 𝐼𝑆2 𝑅𝐸𝑄.𝑠 = (362.3 𝐴)2 (0.38 Ω) = 49.9 𝑘𝑊
2
(𝑉𝑝′ ) (14330)2
𝑃𝑛𝑢𝑐𝑙𝑒𝑜 = = = 48.4 𝑘𝑊
𝑅𝐶 4240 Ω

La eficiencia en el transformador bajo estas condiciones es

21
 𝑃𝑂𝑈𝑇
𝑛= × 100%
𝑃𝑂𝑈𝑇 + 𝑃𝐶𝑈 + 𝑃𝑛𝑢𝑐𝑙𝑒𝑜
4000𝑘𝑊
𝑛= × 100% = 97.6%
4000𝑘𝑊 + 49.9 𝑘𝑊 + 48.4 𝑘𝑊

Ejercicio 8

Un transformador monofásico de potencia 150 − 𝑀𝑉𝐴. 15/200 𝑘𝑉 tiene una

resistencia en por unidad de 1.2% y reactancia por unidad de 5% (datos tomados de la
placa de características del transformador). La impedancia de magnetización es 𝑗100
por unidad.
a) Encuentre el circuito equivalente del transformador referido al lado de bajo
voltaje.
b) Calcule la regulación de voltaje del transformador para corriente a plena carga
y factor de potencia de 0.8 en atraso.
c) Suponga que el voltaje en el primario es 15 kV constante y dibuje el voltaje
secundario como función de las corrientes de carga desde vacío hasta plena
carga. Repita lo mismo para factores de potencia de 0.8 en atraso y 0.8 en
adelanto.

Solución

a) Encuentre el circuito equivalente del transformador referido al lado de bajo

voltaje.
𝑉𝑏2 (15 𝑘𝑉)2
𝑍𝑏 = = = 1.5Ω
𝑆𝑏 150 𝑀𝑉𝐴
Si:
𝑅𝐸𝑄 = (0.012)(1.5Ω) = 0.018
𝑋𝐸𝑄 = (0.05)(1.5Ω) = 0.075
𝑋𝑀 = (100)(1.5Ω) = 150Ω

22
 b) Calcule la regulación de voltaje del transformador para corriente a plena carga y
factor de potencia de 0.8 en atraso.
𝑃𝑐𝑎𝑟𝑔𝑎 150𝑀𝑉𝐴
𝐼𝑆′ = = = 12500 𝐴
𝑉𝑆 ∗ 𝐹𝑝 (15𝑘𝑉)( 0.8)

Para obtener el ángulo nosotros sabemos que

cos(𝜃) = 0.8
𝜃 = cos −1 ( 0.8)
𝜃 = 36.87°

Por tanto, tenemos en atraso que

𝐼𝑆′ = 12500∠ − 36.87° 𝐴

El voltaje en el primario tenemos que

𝑉𝑃 = 𝑉𝑆′ + 𝐼𝑆′ ∗ 𝑍𝐸𝑄𝑃
𝑉𝑃 = 15𝑘∠0° + [(12500∠ − 36.87°) ∗ (0.018 + 𝑗0.075)]
𝑉𝑃 = 15𝑘∠0° + [(12500∠ − 36.87°) ∗ (0.077∠76.5°)]
𝑉𝑃 = 15𝑘∠0° + [(12500∠ − 36.87°) ∗ (0.077∠76.5°)]
𝑉𝑃 = 15𝑘∠0° + 962.5∠39.63
𝑉𝑃 = 15𝑘∠0° + 962.5∠39.63
𝑉𝑃 = (15000 + 𝑗0) + (741.3 + 𝑗613.91
𝑉𝑃 = (15741.3 + 𝑗613.91) = 15753.26 ∠2.23° 𝑉

Ahora para el voltaje de regulación tenemos que:

15753.26 − 15000
𝑉𝑅 = ∗ 100% = 5.02%
15000

c) Suponga que el voltaje en el primario es 15 kV constante y dibuje el voltaje

secundario como función de las corrientes de carga desde vacío hasta plena
carga. Repita lo mismo para factores de potencia de 0.8 en atraso y 0.8 en
adelanto.

CÓDIGO EN MATLAB
% Funcionamiento de las corrientes de carga desde vacío
% hasta plena carga
% Calcula y dibuja el voltaje del secundario
% con los factores de potencia en 0.8 en retraso y adelanto
% Definición de las características del transformador
VP = 15000; % Voltaje primario
amps = [Link]; % Corriente evaluada (A)
Req = 0.018; % R equivalente (ohms)
Xeq = 0.075; % X equivalente (ohms)
% Calcula las corrientes evaluadas en los tres casos:
I(1,:) = amps .* ( 0.8 - j*0.6); % atrasada

23
 I(2,:) = amps .* ( 1.0 ); % Unidad
I(3,:) = amps .* ( 0.8 + j*0.6); % adelantada
% Calcula Vs del primario para cada corriente de cada factor:
aVS = VP - (Req.*I + j.*Xeq.*I);
% Voltaje secundario de referencia calculado
VS = aVS * (200/15);
% Dibuja el voltaje en (kV)
plot(amps,abs(VS(1,:)/1000),'b-','LineWidth',2.0);
hold on;
plot(amps,abs(VS(2,:)/1000),'k--','LineWidth',2.0);
plot(amps,abs(VS(3,:)/1000),'r-.','LineWidth',2.0);
title ('\bfVoltaje secundario - Carga');
xlabel ('\bfCarga (A)');
ylabel ('\bfVoltaje secundario (kV)');
legend('0.8 - fp atrasado','1.0 - fp','0.8 - fp adelantado');
grid on;
hold off;

Ejecución

Ejercicio 9

El banco de un transformador trifásico debe manejar 400 kVA y tener una relación de
voltaje de 34,5/13,8 kV. Encuentre los valores nominales de cada uno de los
transformadores en el banco (alto voltaje, bajo voltaje, relación de vueltas y potencia
aparente), si el banco del transformador se conecta en a) 𝑌 − 𝑌, b) 𝑌 − Δ , c) Δ − 𝑌, d)
Δ − Δ, e) Δ 𝑎𝑏𝑖𝑒𝑟𝑡𝑎, f) 𝑌 𝑎𝑏𝑖𝑒𝑟𝑡𝑎 − Δ 𝑎𝑏𝑖𝑒𝑟𝑡𝑎.

24
Solución

VOLTAJE VOLTAJE POTENCIA RELACIÓN DE

CONEXIÓN
PRIMARIO SECUNDARIO APARENTE ESPIRAS
𝒀−𝒀 19,9kV 7,97kV 200kVA 2,50:1
𝒀−𝚫 19,9kV 13,8kV 200kVA 1,44:1
𝚫−𝒀 34,5kV 7,97kV 200kVA 4,33:1
𝚫−𝚫 34,5kV 13,8kV 200kVA 2,50:1
𝚫 𝒂𝒃𝒊𝒆𝒓𝒕𝒂 34,5kV 13,8kV 346kVA 2,50:1
𝒀 𝒂𝒃𝒊𝒆𝒓𝒕𝒂
19,9kV 13,8kV 346kVA 1,44:1
− 𝚫 𝒂𝒃𝒊𝒆𝒓𝒕𝒂

Ejercicio 10

Un banco de transformación trifásico de 13,800/480 V conectado en Y-Δ consta de tres

transformadores idénticos de 100 kVA, 7967 /480 V. Este banco se alimenta
directamente desde un gran barraje de voltaje constante. En la prueba de cortocircuito
los valores son:

𝑉𝑆𝐶 = 560 𝑉 𝐼𝑆𝐶 = 12,6 𝐴 𝑃𝑆𝐶 = 3300𝑊

a) Si el banco suministra la carga nominal a factor de potencia de 0.88 en atraso y

voltaje nominal, ¿cuál es el voltaje línea a línea en el primario del banco?
b) ¿Cuál es la regulación de voltaje en estas condiciones?

c) Suponga que el voltaje primario del transformador es 13.8 kV constante y dibuje
el voltaje secundario como función de la corriente de carga para corrientes desde
vacío hasta plena carga. Repita este proceso para factores de potencia de 0.85
en atraso, 1.0 y 0.85 en adelanto.

d) Dibuje la regulación de voltaje del transformador como función de la corriente
de carga para corrientes entre vacío y plena carga. Repita este proceso para
factores de potencia de 0.85 en atraso, 1.0 y 0.85 en adelanto.


Solución
De la prueba de cortocircuito, es posible determinar la impedancia por fase, la
impedancia del banco de transformación referido al punto de alto voltaje. El primario
de este transformador referido está conectado en Y, así el voltaje en fase del
cortocircuito es:

25
 𝑉𝑆𝐶 560 𝑉
𝑉𝜙,𝑆𝐶 = = = 323.3 𝑉
√3 √3

La corriente de fase del circuito es:

𝐼𝜙,𝑆𝐶 = 𝐼𝑆𝐶 = 12.6 𝐴

Y la potencia de fase es:

𝑃𝑆𝐶
𝑃𝜙,𝑆𝐶 = = 1100 𝑊
3

Entonces la impedancia por fase

323,3 𝑉
|𝑍𝐸𝑄 | = |𝑅𝐸𝑄 + 𝑗𝑋𝐸𝑄 | = = 25,66 𝛺
12,6 𝐴

1100 𝑊
𝜃 = cos −1 = 74,3°
(323,3 𝑉)(12,6 𝐴)

𝑍𝐸𝑄 = 𝑅𝐸𝑄 + 𝑗𝑋𝐸𝑄 = 25,66∠74,3° 𝛺 = 6,94 + 𝑗24,7 𝛺

𝑅𝐸𝑄 = 6,94 𝛺

𝑋𝐸𝑄 = 𝑗24,7𝛺

a) Si el banco suministra la carga nominal a factor de potencia de 0.88 en atraso y

voltaje nominal, ¿cuál es el voltaje línea a línea en el primario del banco?

Si este banco de transformadores Y-Δ suministra kVA nominal (300 kVA) a un

factor de potencia de 0,85, mientras que la tensión secundaria está a su valor
nominal, cada transformador suministra 100 kVA a una tensión de 480 V y un
retraso de 0,85 PF. Refiriéndose al lado primario de uno de los transformadores,
la carga en cada transformador es equivalente a 100 kVA a 7967 V y 0,85 PF de
retraso. La corriente equivalente que fluye en el secundario de un transformador
referido al lado primario es
′ 100𝑘𝑉𝐴
𝐼𝜙𝑆 = = 12,55𝐴
7967𝑉
′
𝐼𝜙𝑆 = 12,55∠ − 31,79°𝐴

El voltaje en el lado primario de un solo transformador es así:

′
𝑉𝜙𝑝 = 𝑉 ′ 𝜙𝑆 + 𝐼𝜙𝑆 𝑍𝐸𝑄𝑝

26
 𝑉𝜙𝑝 = 7967𝑉∠0°𝑉 + (12,55∠ − 31,79°𝐴)(6,94 + 𝑗24,7𝛺) = 8207∠1,52°𝑉

El voltaje de línea a línea en el primario del transformador es:

𝑉𝐿𝐿𝑝 = √3𝑉𝜙𝑝 = √3(8207𝑉) = 14,22𝑘𝑉

b) ¿Cuál es la regulación de voltaje en estas condiciones?


8207 − 7967
𝑉𝑅 = ⋅ 100% = 3,01%
7967

c) Suponga que el voltaje primario del transformador es 13.8 kV constante y dibuje

el voltaje secundario como función de la corriente de carga para corrientes desde
vacío hasta plena carga. Repita este proceso para factores de potencia de 0.85
en atraso, 1.0 y 0.85 en adelanto.


CÓDIGO EN MATLAB

Ejecución

27
 En la figura se muestra el voltaje secundario como función de la corriente de
carga para corrientes desde vacío hasta plena carga.

d) Dibuje la regulación de voltaje del transformador como función de la corriente

de carga para corrientes entre vacío y plena carga. Repita este proceso para
factores de potencia de 0.85 en atraso, 1.0 y 0.85 en adelanto.


CÓDIGO EN MATLAB

28
 Ejecución

En la figura se observa la regulación de voltaje del transformador como función

de la corriente de carga para corrientes entre vacío y plena carga.

Ejercicio 11

Un transformador de potencia trifásico de 100 000 kVA, 230/115 kV, Δ − Δ tiene una
resistencia de 0,02 pu y una reactancia de 0,055 pu. Los elementos de la rama de
excitación son 𝑅𝐶 = 110 𝑝𝑢 y 𝑋𝑀 = 20 𝑝𝑢.
a) Si este transformador suministra una carga de 80 MVA con un FP 0,85 en
retraso, dibuje el diagrama fasorial de una fase del transformador
b) ¿Cuál es la regulación de voltaje del banco del transformador en estas
circunstancias?
c) Dibuje el circuito equivalente referido al lado de bajo voltaje de una fase de
este transformador. Calcule todas las impedancias del transformador referidas
al lado de bajo voltaje.

Solución
a) Si este transformador suministra una carga de 80 MVA con un FP 0,85 en
retraso, dibuje el diagrama fasorial de una fase del transformador

Calculamos la corriente de línea del secundario

29
 𝑆 80000000𝑉𝐴
𝐼𝐿𝑆 = = = 402𝐴
√3𝑉𝐿𝑆 √3(11500𝑉)

Calculamos la corriente de línea secundaria de base

𝑆𝑏𝑎𝑠𝑒 100000000𝑉𝐴
𝐼𝐿𝑆𝑏𝑎𝑠𝑒 = = = 502𝐴
√3𝑉𝐿𝑆𝑏𝑎𝑠𝑒 √3(11500𝑉)

Calculamos la corriente de línea secundaria por unidad

𝐼𝐿𝑆 402𝐴
𝐼𝐿𝑆𝑝𝑢 = = ∠ cos −1 (0,85) = 0,8∠ − 31,78°
𝐼𝐿𝑆𝑏𝑎𝑠𝑒 502𝐴

Diagrama fasorial de una fase por unidad

b) ¿Cuál es la regulación de voltaje del banco del transformador en estas

circunstancias?

Calculamos el voltaje en el primario por unidad, aplicando mallas

𝑉𝑃 = 𝑉𝑆 + 𝐼𝑍𝐸𝑄 = 1∠0° + (0,8∠ − 31,8°)(0,02 + 𝑗0,055) = 1,037∠1,6°

Calculamos el voltaje de regulación

1,037 − 1
𝑉𝑅 = ⋅ 100% = 3,7%
1

c) Dibuje el circuito equivalente referido al lado de bajo voltaje de una fase de

este transformador. Calcule todas las impedancias del transformador referidas
al lado de bajo voltaje.

Calculamos la impedancia base referido al secundario

2
3𝑉𝜙𝑏𝑎𝑠𝑒 3(115𝑘𝑉)2
𝑍𝑏𝑎𝑠𝑒 = = = 397Ω
𝑆𝑏𝑎𝑠𝑒 100𝑀𝑉𝐴

Convertimos las impedancias por unidad a ohmios, multiplicando la impedancia

por unidad, por la base.
𝑅𝐸𝑄𝑠 = (0,02)(397Ω) = 7,94Ω
𝑋𝐸𝑄𝑠 = (0,055)(397Ω) = 21,8Ω

30
 𝑅𝐶 = (110)(397Ω) = 43,7𝑘Ω
𝑋𝑀 = (20)(397Ω) = 7,94𝑘Ω

Ejercicio 12

Un autotransformador se utiliza para conectar una línea de distribución de 12.6 kV a

otra línea de distribución de 13.8 kV. El autotransformador debe estar dimensionado
para manejar 2000 kVA. Hay tres fases conectadas en Y-Y con neutros puestos
sólidamente a tierra.
a) ¿Cuál debe ser la relación de vueltas 𝑁𝐶 /𝑁𝑆𝐹 para esta conexión?
b) ¿Cuánta potencia aparente deben manejar los devanados de cada
transformador?
c) Si uno de los autotransformadores se conectara como un transformador
convencional. ¿Cuáles serían los valores nominales?

Solución
a) El transformador está conectado en Y-Y, entonces los voltajes de fase primario
y secundario son los voltajes de línea dividido para √3. La relación de espiras de
cada autotransformador viene dada por:
𝑉𝐻 𝑁𝐶 + 𝑁𝑆𝐸
=
𝑉𝐿 𝑁𝐶
𝑉𝐿 (𝑁𝐶 + 𝑁𝑆𝐸 ) = 𝑉𝐻 (𝑁𝐶 )
12.6 13.8
(𝑁𝐶 + 𝑁𝑆𝐸 ) = (𝑁𝐶 )
√3 √3
12.6 𝑁𝐶 + 12.6 𝑁𝑆𝐸 = 13.8 𝑁𝐶
12.6 𝑁𝑆𝐸 = 1.2 𝑁𝐶

Por lo tanto:
𝑁𝐶 12.6
= = 10.5
𝑁𝑆𝐸 1.2

31
 b) Así que 1/10.5 de la potencia en cada transformador pasa a través de los
devanados. Dado que 1/3 de la potencia total está asociada a cada fase, los
devanados en cada autotransformador deben manejar
2000 𝑘𝑉𝐴
𝑆𝑤 = = 63.49 𝑘𝑉𝐴
3 ∗ 10.5

c) Las tensiones a través de cada fase del autotransformador son 13.8 / √3 =

7.96 V y 12.6 / √3 = 7.27 V. La tensión a través del bobinado común (𝑁𝐶 ) es
7.27 kV, y la tensión a través del devanado en serie (𝑁𝑆𝐸 ) es 7.96 − 7.27 =
0.69. Por lo tanto, una sola fase del autotransformador conectado como un
transformador ordinario se clasificaría en 7.27/0.69 V y 63.49 kVA.

Ejercicio 13

Dos de las fases de una línea trifásica de distribución sirven a lo largo de una vía rural
remota (el neutro también está disponible). Un granjero tiene un alimentador de 480 V
que cumple 120 kW a PF 0,8 en atraso, de cargas trifásicas, más 50 kW a PF 0,9 en atraso,
de cargas monofásicas. Las cargas monofásicas están distribuidas por igual entre las tres
fases. Si ese utiliza la conexión Y abierta –Δ abierta para alimentar a esta granja,
encuentre los voltajes y corrientes en cada uno de los dos transformadores. Encuentre
también las potencias real y reactiva suministradas por cada transformador. Suponga
que los transformadores son ideales.

Solución

Las cargas están balanceadas

𝑃1 = 120 𝑘𝑊
𝑄1 = 𝑃1 𝑡𝑎𝑛𝜃 = (120 𝑘𝑊)𝑡𝑎𝑛(𝑐𝑜𝑠 −1 (0,8))
𝑄1 = 90 𝑘𝑣𝑎𝑟
𝑃2 = 50 𝑘𝑊
𝑄2 = 𝑃2 𝑡𝑎𝑛𝜃 = (50 𝑘𝑊)𝑡𝑎𝑛(𝑐𝑜𝑠 −1 (0,9))

32
 𝑄2 = 24,2 𝑘𝑣𝑎𝑟
𝑃𝑇𝑂𝑇 = 120 𝑘𝑊 + 50 𝑘𝑊 = 170 𝑘𝑊
𝑄𝑇𝑂𝑇 = 90 𝑘𝑣𝑎𝑟 + 24,2 𝑘𝑣𝑎𝑟 = 114,2 𝑘𝑣𝑎𝑟

Corriente de línea en el secundario

𝑄 114,2
𝜃 = 𝑡𝑎𝑛−1 ( ) = 𝑡𝑎𝑛−1 ( ) = 33,9˚
𝑃 170
𝑃𝑇𝑂𝑇 170 𝑘𝑊
𝐼𝐿𝑆 = =
√3𝑉𝐿𝑆 𝑐𝑜𝑠𝜃 √3(480 𝑉)𝑐𝑜𝑠(33,9˚)
𝐼𝐿𝑆 = 246,4 𝐴

Las corrientes de línea se desfasan 30˚.

𝜃 = 33,9˚

Tensiones en el secundario
𝑉𝐴𝑆 = 480∠0˚ 𝑉
𝑉𝐵𝑆 = 480∠ − 120˚ 𝑉

Corrientes en el secundario (se desfasan 120˚)

𝐼𝐴𝑆 = 246,4∠ − 63,9˚𝐴
𝐼𝐶𝑆 = 246,4∠ − 63,9˚ + 120˚ = 246,4∠56,1˚ 𝐴
𝐼𝐵𝑆 = 246,4∠ − 63,9˚ − 120˚ = 246,4∠ − 183,9˚𝐴

Tensiones en el primario
𝑉𝐴 = 7967∠0˚ 𝑉
𝑉𝐵 = 7967∠ − 120˚ 𝑉

Corrientes en el primario
𝐼𝐴𝑃 = 14,8∠ − 63,9˚ 𝐴
𝐼𝐵𝑃 = 14,8∠ − 63,9˚ − 120˚ = 14,8∠ − 183,9˚𝐴
𝐼𝑛 = 14,8∠56,1˚ 𝐴

33
Potencias reales y reactivas del transformador
𝑃𝐴 = 𝑉𝐴𝑆 𝑐𝑜𝑠𝜃 = (480 𝑉)(246,4 𝐴)𝑐𝑜𝑠(63,9) = 52 𝑘𝑊
𝑄𝐴 = 𝑉𝐴𝑆 𝑐𝑜𝑠𝜃 = (480 𝑉)(246,4 𝐴)𝑠𝑖𝑛(63,9) = 106,2 𝑘𝑊
𝑃𝐵 = 𝑉𝐵𝑆 𝑐𝑜𝑠𝜃 = (480 𝑉)(246,4 𝐴)𝑐𝑜𝑠(123,9 − 120) = 118 𝑘𝑊
𝑄𝐵 = 𝑉𝐵𝑆 𝑐𝑜𝑠𝜃 = (480 𝑉)(246,4 𝐴)𝑐𝑜𝑠(123,9 − 120) = 8,04 𝑘𝑊

Ejercicio 14

Un generador monofásico de 12.4 kV suministra potencia a una carga a través de una

línea de transmisión. La impedancia de la carga es Zcarga = 500 ∠ 36.87° V y la
impedancia de la línea de transmisión es Zlínea = 60 ∠ 60° V.

a) Si se conecta el generador directamente a la carga (figura), ¿cuál es la razón entre

el voltaje de la carga y el voltaje generado? ¿Cuáles son las pérdidas de
transmisión del sistema?
b) ¿Qué porcentaje de la potencia suministrada por la fuente alcanza la carga?
(¿cuál es la eficiencia del sistema de transmisión?)

Solución

34
 a) Si se conecta el generador directamente a la carga (figura), ¿cuál es la razón entre
el voltaje de la carga y el voltaje generado? ¿Cuáles son las pérdidas de
transmisión del sistema?
12.4∠0°𝑘𝑉
𝐼𝑙𝑖𝑛𝑒 = 𝐼𝑙𝑜𝑎𝑑 = = 22,31∠ − 39,3𝐴
60∠60°Ω + 500∠36,87°Ω
𝑉𝑙𝑜𝑎𝑑 = 𝐼𝑙𝑜𝑎𝑑 𝑍𝑙𝑜𝑎𝑑 = (22.31∠ − 39,3°𝐴)(500∠36,87°Ω) = 11,15∠ − 2.43°𝑘𝑉
11,15
= 0,896
12.4
𝑅𝑙𝑖𝑛𝑒 = |𝑍𝑙𝑖𝑛𝑒 | cos(𝜃) = 60 cos(26.36°) = 53.7Ω
2
𝑃𝑙𝑖𝑛𝑒 = 𝐼𝑙𝑖𝑛𝑒 𝑅𝑙𝑖𝑛𝑒 = (22,31𝐴)2 (53.7Ω) = 26,7𝑘𝑊

b) ¿Qué porcentaje de la potencia suministrada por la fuente alcanza la carga?

(¿cuál es la eficiencia del sistema de transmisión)
′
1 2 1 2
𝑍 𝑙𝑖𝑛𝑒 = ( ) 𝑍𝑙𝑖𝑛𝑒 = ( ) (60∠26.36°Ω) = 0,60∠26.36°Ω
10 10
12.4∠0°𝑘𝑉
𝐼 ′ 𝑙𝑖𝑛𝑒 = 𝐼𝑙𝑜𝑎𝑑 = = 24,77∠ − 36,89°𝐴
0,60∠26.36°Ω + 500∠36,87°Ω
𝑉𝑙𝑜𝑎𝑑 = 𝐼𝑙𝑜𝑎𝑑 𝑍𝑙𝑜𝑎𝑑 = (24,77∠ − 36,89°𝐴)(500∠36,87°Ω)
= 12.385∠ − 0,01°𝑘𝑉

12.385
= 0,9989
12.4
1 1
𝐼𝑙𝑖𝑛𝑒 = 𝐼𝑙𝑜𝑎𝑑 = (24,77𝐴) = 2.477𝐴
10 10
2
𝑃𝑙𝑜𝑠𝑠 = 𝐼𝑙𝑖𝑛𝑒 𝑅𝑙𝑖𝑛𝑒 = (2,477𝐴)2 (36Ω) = 220𝑊

Ejercicio 15

Se va a utilizar un trasformador convencional de 5000-VA. 480/120-V, para suministrar

potencia desde una fuente de 600V a una carga de 120V. Considere que el
trasformador es ideal y suponga que su aislamiento puede soportar 600 V.
a) Dibuje la conexión del trasformado para ese efecto.
b) Encuentre la potencia en kilovoltamperes nominales del trasformador en esa
configuración.
c) Encuentre las corrientes primaria y secundaria máximas en estas condiciones.

Solución

a) Dibuje la conexión del trasformado para ese efecto.

35
 b) Encuentre la potencia en kilovoltamperes nominales del trasformador en esa
configuración.
𝑁𝑠𝑒 + 𝑁𝑐
𝑆𝐼𝑂 = 𝑆𝑤
𝑁𝑆𝐸
4𝑁𝑐 + 𝑁𝑐
𝑆𝐼𝑂 = (500 𝑉𝐴) = 6250 𝑉𝐴
𝑁𝑆𝐸
𝑆𝐼𝑂 = 6250 𝑉𝐴

c) Encuentre las corrientes primaria y secundaria máximas en estas condiciones.

𝑆 6250 𝑆 6250
𝐼𝑝 = = 𝐼𝑠 = =
𝑉𝑝 600 𝑉𝑠 120
𝐼𝑝 = 10.4 𝐴 𝐼𝑠 = 52.1 𝐴

Ejercicio 16

Se va a utilizar un transformador convencional de 5000VA, 480/120V, para suministrar

potencia de una fuente de 600V a una carga de 480V. Considere que el transformador
es ideal, y suponga que su aislamiento puede soportar 600V. Responda las preguntas
del ejercicio 15 para este transformador

Solución
a) Dibuje la conexión del transformador para ese efecto.

En esta configuración, el devanado común debe ser el mayor de los dos

devanados.

36
 Conexión del Trasformador (Autotransformador reductor)
𝑁𝐶 = 4𝑁𝑆𝐸

b) Encuentre la potencia en kilovoltamperes nominales del transformador en esa

configuración.

𝑆𝐸𝑆 potencia aparente de entrada y de salida del autotransformador

𝑆𝐷 Potencia aparente que realmente pasa a través de los devanados del
trasformador
𝑆𝐷 = 5000 𝑉𝐴
𝑆𝐸𝑆 𝑁𝑆𝐸 + 𝑁𝐶
=
𝑆𝐷 𝑁𝑆𝐸
𝑁𝑆𝐸 + 𝑁𝐶 𝑁𝑆𝐸 + 4𝑁𝑆𝐸 5𝑁𝑆𝐸
𝑆𝐸𝑆 = 𝑆𝐷 = 𝑆𝐷 = 𝑆 = 5(5000) 𝑉𝐴
𝑁𝑆𝐸 𝑁𝑆𝐸 𝑁𝑆𝐸 𝐷
𝑆𝐸𝑆 = 25𝑘𝑉𝐴

c) Encuentre las corrientes primaria y secundaria máximas en estas condiciones.

𝑆
𝐼𝑃 =
𝑉𝑃
25000𝑉𝐴
𝐼𝑃 =
600𝑉
𝐼𝑃 = 41.66𝐴
𝑆
𝐼𝑆 =
𝑉𝑆
25000𝑉𝐴
𝐼𝑆 =
480𝑉
𝐼𝑆 = 52.0833 𝐴

37
Ejercicio 17

Demuestre la siguiente aseveración: Si un transformador que tiene una impedancia serie

Zeq está conectado como autotransformador, su impedancia serie por unidad Zeq’ como
autotransformador será:

′
𝑁𝑆𝐸
𝑍𝑒𝑞 = 𝑍
𝑁𝑆𝐸 + 𝑁𝐶 𝑒𝑞
Note que esta expresión es el inverso de la ventaja de potencia del autotransformador.

Solución
La impedancia de un transformador se puede encontrar cortocircuitando el devanado
secundario y determinando la relación de la tensión con la corriente en su devanado
primario. Para el transformador ordinario, la impedancia reflejada en el primario (NC)
es:

𝑁1 2
𝑍𝑒𝑞 = 𝑍1 + ( ) ∗ 𝑍2
𝑁2
Entonces se tiene el siguiente circuito:

Cuando este transformador está conectado como un autotransformador, el circuito se

observa de la siguiente manera:

38
Si a la salida, los devanados del autotransformador se los cortocircuita, la tensión VH
será cero y la tensión VL será:
𝑉𝐿 = 𝐼𝐶 𝑍𝑒𝑞

Donde Zeq es la impedancia del transformador ordinario. Sin embargo,

𝑁𝐶 𝑁𝑆𝐸 + 𝑁𝐶
𝐼𝐿 = 𝐼𝐶 + 𝐼𝑆𝐸 = 𝐼𝐶 + ∗ 𝐼𝐶 = ∗ 𝐼𝐶
𝑁𝑆𝐸 𝑁𝑆𝐸

O a su vez:
𝑁𝑆𝐸
𝐼𝐶 = ∗𝐼
𝑁𝑆𝐸 + 𝑁𝐶 𝐿

Por lo que, el voltaje de entrada se puede expresar en términos de la corriente de entrada

como:
𝑁𝑆𝐸
𝑉𝐿 = 𝐼𝐶 𝑍𝑒𝑞 = ∗ 𝐼 ∗ 𝑍𝑒𝑞
𝑁𝑆𝐸 + 𝑁𝐶 𝐿

𝑉𝐿
La impedancia de entrada del autotransformador se define como 𝑍𝑒𝑞 = ⁄𝐼 , por lo
𝐿
que:

′
𝑉𝐿 𝑁𝑆𝐸
𝑍𝑒𝑞 = = ∗ 𝑍𝑒𝑞
𝐼𝐿 𝑁𝑆𝐸 + 𝑁𝐶

Siendo esta, la expresión que se buscaba demostrar.

39
Ejercicio 18

Tres transformadores de distribución de 25 𝑘𝑉𝐴, 24000/277 𝑉 están conectados ∆ −

𝑌. La prueba de circuito abierto fue hecha en el lado de bajo voltaje de este banco y se
registraron los siguientes datos:
𝑉𝑙𝑖𝑛𝑒𝑎,𝑂𝐶 = 480 𝑉 𝐼𝑙𝑖𝑛𝑒𝑎,𝑂𝐶 = 4.10 𝐴 𝑃3∅,𝑂𝐶 = 945 𝑊
La prueba de cortocircuito se realizó en el lado de alta tensión del banco, y se registraron
los siguientes valores:
𝑉𝑙𝑖𝑛𝑒𝑎,𝑆𝐶 = 1400 𝑉 𝐼𝑙𝑖𝑛𝑒𝑎,𝑆𝐶 = 1.80 𝐴 𝑃3∅,𝑆𝐶 = 912 𝑊
a) Encuentre el circuito equivalente por unidad de este banco
b) Encuentre la regulación de voltaje de este banco con carga nominal y PF 0.9 en
atraso.
c) ¿Cuál es la eficiencia del banco transformador en estas condiciones?

Solución
a) Encuentre el circuito equivalente por unidad de este banco
Expresado en fases el secundario:
𝑉∅,𝑂𝐶 = 277 𝑉 𝐼∅,𝑂𝐶 = 4.10 𝐴 𝑃∅,𝑂𝐶 = 315 𝑊

La admitancia de excitación está dada por

𝐼∅,𝑂𝐶 4.10 𝐴
|𝑌𝐸𝑋 | = = = 0.01480 𝑆
𝑉∅,𝑂𝐶 277 𝑉

El ángulo de la admitancia es:

𝑃∅,𝑂𝐶 315 𝑊
𝜃 = − cos −1 ( ) = cos −1 ( ) = −73.9°
𝑉∅,𝑂𝐶 𝐼∅,𝑂𝐶 (277 𝑉)(4.10 𝐴)
⃗⃗⃗⃗⃗⃗
𝑌 𝐸𝑋 = 𝐺𝐶 − 𝑗𝐵𝑀 = 0.01483∠ − 73.9° = 0.00410 − 𝑗0.01422
1
𝑅𝑐 = = 244 Ω
𝐺𝐶
1
𝑋𝑀 = = 70.3 Ω
𝐵𝑀

Impedancia base reflejada en la bobina secundaria es:

2
|𝑉∅,𝑠 | (277 𝑉)2
|𝑍| = = = 3.069 Ω
|𝑆∅ | 25 𝑘𝑉𝐴
244 Ω
𝑅𝐶 = = 79.5
3.069 Ω
70.3 Ω
𝑋𝑀 = = 22.9
3.069 Ω

40
 La prueba en el corto circuito puede ser usada para encontrar una serie de
impedancias reflejada en el primario.
𝐼𝑆𝐶
𝑅∅,𝑆𝐶 = 𝑉𝑆𝐶 = 1600 𝑉, 𝐼∅,𝑆𝐶 = = 1.1547 𝐴
√3
𝑃𝑆𝐶
𝑃∅,𝑆𝐶 = = 383 𝑊
3
𝑉∅,𝑆𝐶 1600 𝑉
|𝑍𝐸𝑄 | = = = 1385 Ω
𝐼∅,𝑆𝐶 1.155 𝐴
𝑃∅,𝑆𝐶 383 𝑊
𝜃 = − cos −1 ( ) = cos −1 ( ) = 78.0°
𝑉∅,𝑆𝐶 𝐼∅,𝑆𝐶 (1600 𝑉)(1.155 𝐴)
⃗⃗⃗⃗⃗⃗⃗
𝑍𝐸𝑄 = 𝑅𝐸𝑄 − 𝑗𝑋𝐸𝑄 = 1385∠ − 78.0° = 288 + 𝑗1355 Ω
2
|𝑉∅,𝑃 | (24000 𝑉)2
|𝑍𝑏𝑎𝑠𝑒,𝑃 | = = = 23040 Ω
|𝑆∅ | 25 𝑘𝑉𝐴
288 Ω
𝑅𝐸𝑄 = = 0.0125
23040 Ω
1355 Ω
𝑋𝑀 = = 0.0588
23040 Ω

b) Encuentre la regulación de voltaje de este banco con carga nominal y PF 0.9 en

atraso.

Este transformador está operando con un factor de potencia 0.90

cos−1 (0.9) = −25.8°
𝑉𝑃 = 𝑉𝑆 + 𝐼𝑆 𝑍𝐸𝑄 = 1∠0° + (1∠ − 25.8°)(0.0125 + 𝑗0.0588) = 1.038∠2.62°

La regulación de voltaje del transformador es:

1.038 − 1
𝑉𝑅 = × 100% = 3.8%
1

c) ¿Cuál es la eficiencia del banco transformador en estas condiciones?

La potencia de salida del transformador es:

𝑃𝑂𝑈𝑇 = 𝑉𝑆 𝐼𝑆 cos(𝜃) = (1)(1)(0.9) = 0.9

41
 Perdidas en el cobre:
𝑃𝐶𝑈 = 𝐼𝑆2 𝑅𝐸𝑄 = (1)2 (0.0125) = 0.0125

Perdidas en el núcleo:
𝑉𝑃2 (1.038)2
𝑃𝑛𝑢𝑐𝑙𝑒𝑜 = = = 0.0136
𝑅𝐶 79.5

La potencia de entrada total del transformador

𝑃𝐼𝑁 = 𝑃𝑂𝑈𝑇 + 𝑃𝐶𝑈 + 𝑃𝑛𝑢𝑐𝑙𝑒𝑜 = 0.9 + 0.0125 + 0.0136 = 0.926

La eficiencia del transformador

𝑃𝑂𝑈𝑇 0.9
𝑛= × 100% = × 100% = 97.2%
𝑃𝐼𝑁 0.926

Ejercicio 19

Al probar un transformador de distribución de 20 − 𝑘𝑉, 20000/480 – 𝑉 y 60 𝐻𝑧 se

obtuvieron los siguientes resultados

a) Encuentre el circuito equivalente por unidad para e transformador a 60 Hz.

b) ¿Cuál sería la capacidad de este transformador si fuera operado en un sistema
de potencia de 50Hz?
c) Dibuje el circuito equivalente del transformador referido al primario, si se opera
a 50Hz.

Solución

a) Encuentre el circuito equivalente por unidad para e transformador a 60 Hz.

Impedancia en el primario
2
(𝑉𝑝 ) (20000 𝑉)2
𝑍𝑏𝑃 = = = 20𝑘Ω
𝑆 20𝑘𝑉𝐴

Impedancia en el secundario

42
 (𝑉𝑆 )2 (480 𝑉)2
𝑍𝑏𝑆 = = = 11.52Ω
𝑆 20𝑘𝑉𝐴

Ahora con un circuito abierto se prueba y vemos que

𝐼𝑂𝐶 1.51 𝐴
|𝑌𝐸𝑋 | = = = 3.15 𝑚𝑆
𝑉𝑂𝐶 480 𝑉

Para el ángulo tenemos que

𝑃𝑜𝑐
cos(𝜃) =
𝑉𝑜𝑐 𝐼𝑜𝑐
𝑃𝑜𝑐 271
𝜃 = cos −1 ( ) = cos−1 ( ) = cos −1 ( 0.374) = −68.04°
𝑉𝑜𝑐 𝐼𝑜𝑐 480 ∗ 1.51
𝑌𝐸𝑋 = 𝐺𝑐 − 𝑗𝐵𝑀
𝑌𝐸𝑋 = 3.15 𝑚𝑆 ∠ − 68.04°
𝑌𝐸𝑋 = (1.18 − 𝑗2.92)𝑚𝑆
1 1
𝑅𝑐 = = = 847.45Ω
𝐺𝑐 0.00118
1 1
𝑋𝑀 = = = 342.47Ω
𝐵𝑀 0.00292

En la banda de excitación los elementos se pueden expresar de la siguiente

manera:
847.45Ω
𝑅𝑐 = = 73.56 𝑝𝑢
11.52Ω
342.47Ω
𝑋𝑀 = = 29.73 𝑝𝑢
11.52Ω

Para las impedancias tenemos que:

𝑉𝑆𝐶 1130𝑉
|𝑍𝐸𝑄 | = = = 1130 Ω
𝐼𝑆𝐶 1𝐴
𝑃𝑆𝐶
cos(𝜃) =
𝑉𝑆𝐶 𝐼𝑆𝐶
𝑃𝑆𝐶 260
𝜃 = cos −1 ( ) = cos −1 ( ) = 76.7°
𝑉𝑆𝐶 𝐼𝑆𝐶 1130 ∗ 1
𝜃 = 76.7°
𝑍𝐸𝑄 = 𝑅𝐸𝑄 + 𝑗𝑋𝐸𝑄
𝑍𝐸𝑄 = 1130∠76.7°
𝑍𝐸𝑄 = 260 + 𝑗1100 Ω

Para los resultados equivalentes por unidad tenemos que:

260
𝑅𝐸𝑄 = = 0.013 𝑝𝑢
20000

43
 1100
𝑋𝐸𝑄 = = 0.055 𝑝𝑢
20000

Teniendo el circuito equivalente de:

b) ¿Cuál sería la capacidad de este transformador si fuera operado en un sistema

de potencia de 50Hz?

Si fuera de 50 Hz debería ser reducido en un factor de 50/60 en su características,

por lo que sus valores serían 16,67 𝑘𝑉𝐴, 16,667 / 400 𝑉, y 50 𝐻𝑧.

c) Dibuje el circuito equivalente del transformador referido al primario, si se opera

a 50Hz.
𝑅𝐶 = 𝑍𝑏 𝑅𝐶𝑝𝑢 = (20𝑘Ω)(73.56Ω) = 1471.2 𝑘Ω
𝑋𝑀 = 𝑍𝑏 𝑋𝑀𝑝𝑢 = (20𝑘Ω)(29.73) = 594.6 𝑘Ω
𝑅𝐸𝑄 = 260 Ω
𝑋𝐸𝑄 = 1100 Ω

Para obtener los resultados a una frecuencia de 50 Hz utilizamos la misma

relación que hemos usado anteriormente solo para las reactancias debido a que
son las únicas afectadas por este cambio:
50𝐻𝑧
𝑋𝑀 = ( ) ∗ 594.6 𝑘Ω = 495.5 𝑘Ω
60𝐻𝑧
50𝐻𝑧
𝑋𝐸𝑄 = ( ) ∗ 1100 Ω = 916.67Ω
60𝐻𝑧

Teniendo un circuito de la siguiente manera:

44
Ejercicio 20

Pruebe que el sistema trifásico de voltajes en el secundario del transformador Y-D que
se muestra en la figura retrasa por 30° el sistema de voltajes trifásico en el primario del
transformador.

Solución

𝑉𝐴 = 𝑉𝜙𝑃 ∠0°

𝑉𝐵 = 𝑉𝜙𝑃 ∠ − 120°

𝑉𝐶 = 𝑉𝜙𝑃 ∠120°
𝑉′𝐴 = 𝑉𝜙𝑆 ∠0°
𝑉′𝐵 = 𝑉𝜙𝑆 ∠ − 120°
𝑉′𝐶 = 𝑉𝜙𝑆 ∠120°
𝑉𝜙𝑆 = 𝑉𝜙𝑃 /𝑎

𝑉𝑎𝑏 = 𝑉𝐴 − 𝑉𝐵 = 𝑉𝜙𝑃 ∠0° − 𝑉𝜙𝑃 ∠ − 120° = √3𝑉𝜙𝑃 ∠30°

𝑉𝑎′𝑏′ = 𝑉′𝐴 = 𝑉𝜙𝑠 ∠0

45
Ejercicio 21

Demuestre que el sistema trifásico de voltajes en el secundario transformador Y-Δ

mostrado en la figura atrasa en 30° el sistema trifásico de voltajes en el primario del
transformador.

Solución
Asumiendo que los voltajes en el lado primario son dados por
𝑉𝐴 = 𝑉∅𝑃 ∠0°
𝑉𝐵 = 𝑉∅𝑃 ∠ − 120°
𝑉𝐶 = 𝑉∅𝑃 ∠120°

Entonces las fases voltajes del lado secundario son dados por
𝑉𝐴 ′ = 𝑉∅𝑆 ∠0°
𝑉𝐵 ′ = 𝑉∅𝑆 ∠ − 120°
𝑉𝐶 ′ = 𝑉∅𝑆 ∠120°

Donde

46
 𝑉∅𝑃⁄
𝑉∅𝑆 = 𝑎.

Puesto que este es un transformador Y-Δ. El voltaje 𝑉𝑎𝑏 en el lado primario es igual a
𝑉𝐴 = 𝑉∅𝑃 ∠0°. El voltaje de línea en el lado secundario es dado por

𝑉𝑎‘𝑏‘ = 𝑉𝐴 − 𝑉𝑐 = 𝑉∅𝑃 ∠0° − 𝑉∅𝑃 ∠120° = √3𝑉∅𝑃 ∠ − 30°

Ejercicio 22

Un transformador monofásico de 10 kvA y 480/120 V se utiliza como

autotransformador y une una línea de distribución de 600 V con una carga de 480 V. Se
obtienen los siguientes datos cuando se le realizan pruebas como un transformador
convencional, que se tomaron del lado primario (480 V) del transformador:
PRUEBA DE CIRCUITO ABIERTO PRUEBA DE CORTOCIRCUITO
𝑉𝑂𝐶 = 480 𝑉 𝑉𝑆𝐶 = 10 𝑉
𝐼𝑂𝐶 = 0.41𝐴 𝐼𝑆𝐶 = 10.6𝐴
𝑃𝑂𝐶 = 38𝑊 𝑃𝑆𝐶 = 26𝑊

a) Encuentre el circuito equivalente por unidad del transformador cuando se

conecta de manera convencional. ¿Cuál es la eficiencia del transformador en
condiciones nominales y un factor de potencia unitario? ¿Cuál es la regulación
de voltaje en estas condiciones?

47
 b) Dibuje las conexiones del transformador cuando se utiliza como un
autotransformador reductor de 600/480 V.
c) ¿Cuál es el valor nominal en kilovoltamperes del transformador cuando se
utiliza con la conexión de autotransformador?
d) Responda la pregunta del inciso a) para la conexión como autotransformador.

Solución
a) Encuentre el circuito equivalente por unidad del transformador cuando se
conecta de manera convencional. ¿Cuál es la eficiencia del transformador en
condiciones nominales y un factor de potencia unitario? ¿Cuál es la regulación
de voltaje en estas condiciones?

(𝑉𝑃 )2 (480𝑉)2
𝑍𝑏𝑎𝑠𝑒𝑃 = = = 23,04Ω
𝑆 10𝑘𝑉𝐴
𝐼𝜙𝑂𝐶 0,41𝐴
|𝑌𝐸𝑋 | = = = 0,000854𝑆
𝑉𝜙𝑂𝐶 480𝑉
𝑃𝑂𝐶 38𝑊
𝜃 = − cos−1 ( ) = − cos −1 ( ) = −78,87°
𝑉𝑂𝐶 𝐼𝑂𝐶 (480𝑉)(0,41𝐴)
𝑌𝐸𝑋 = 𝐺𝐶 − 𝑗𝐵𝑀 = 0,000854∠ − 78,87° = 0,000165 − 𝑗0,000838
1
𝑅𝐶 = = 6063Ω
𝐺𝐶
1
𝑋𝑀 = = 1193Ω
𝐵𝑀
6063Ω
𝑅𝐶 = = 263𝑝𝑢
23,04Ω
327Ω
𝑋𝑀 = = 51,8𝑝𝑢
23,04Ω
𝑉𝑆𝐶 10𝑉
|𝑍𝐸𝑄 | = = = 0,943Ω
𝐼𝑆𝐶 10,6𝐴
𝑃𝑆𝐶 26𝑊
𝜃 = cos−1 ( ) = cos−1 ( ) = 75,8°
𝑉𝑆𝐶 𝐼𝑆𝐶 (10𝑉)(10,6𝐴)
𝑍𝐸𝑄 = 𝑅𝐸𝑄 + 𝑗𝑋𝐸𝑄 = 0,943∠75,8° = 0,231 + 𝑗0,915Ω
0,231Ω
𝑅𝐸𝑄 = = 0,010𝑝𝑢
23,04Ω
0,915Ω
𝑋𝐸𝑄 = = 0,0397𝑝𝑢
23,04Ω

48
 𝑉 2 (1)2
𝑃𝑐𝑜𝑟𝑒 = = = 0,00380𝑝𝑢
𝑅𝐶 263
𝑃𝐶𝑈 = 𝐼 2 𝑅𝐸𝑄 = (1)2 (0,001) = 0,001𝑝𝑢
𝑃𝑂𝑈𝑇 = 𝑃𝐼𝑁 − 𝑃𝐶𝑈 − 𝑃𝑐𝑜𝑟𝑒 = 1 − 0,01 − 0,0038 = 0,986
𝑃𝑂𝑈𝑇 0,986
𝜂= ⋅ 100% = ⋅ 100% = 98,6%
𝑃𝐼𝑁 1
𝑉𝑂𝑈𝑇 = 𝑉𝐼𝑁 − 𝐼𝑍𝐸𝑄 = 1 − (1∠0°)(0,01 + 𝑗0,0387) = 0,991∠ − 2,3°
1 − 0,991
𝑉𝑅 = ⋅ 100% = 0,9%
0,991

b) Dibuje las conexiones del transformador cuando se utiliza como un

autotransformador reductor de 600/480 V.

c) ¿Cuál es el valor nominal en kilovoltamperes del transformador cuando se

utiliza con la conexión de autotransformador?
𝑁𝐶 + 𝑁𝑆𝐸 4+1
𝑆𝐼𝑂 = 𝑆𝑊 = (10𝑘𝑉𝐴) = 50𝑘𝑉𝐴
𝑁𝑆𝐸 1
d) Responda la pregunta del inciso a) para la conexión como autotransformador
0,01
𝑅𝐸𝑄 = = 0,002𝑝𝑢
5
0,0397
𝑋𝐸𝑄 = = 0,00794𝑝𝑢
5
𝑉 2 (1)2
𝑃𝑐𝑜𝑟𝑒 = = = 0,00380𝑝𝑢
𝑅𝐶 263

49
 𝑃𝐶𝑈 = 𝐼 2 𝑅𝐸𝑄 = (1)2 (0,002) = 0,002𝑝𝑢
𝑃𝑂𝑈𝑇 = 𝑃𝐼𝑁 − 𝑃𝐶𝑈 − 𝑃𝑐𝑜𝑟𝑒 = 1 − 0,02 − 0,0038 = 0,994
𝑃𝑂𝑈𝑇 0,994
𝜂= ⋅ 100% = ⋅ 100% = 99,4%
𝑃𝐼𝑁 1
𝑉𝑂𝑈𝑇 = 𝑉𝐼𝑁 − 𝐼𝑍𝐸𝑄 = 1 − (1∠0°)(0,002 + 𝑗0,00794) = 0,991∠ − 2,3°
1 − 0,998
𝑉𝑅 = ⋅ 100% = 0,2%
0,998

Ejercicio 23

La figura muestra un sistema de potencia que consta de un generador trifásico de

480[V], 60[Hz] que alimenta dos cargas a través de una línea de transmisión que posee
un par de transformadores en cada extremo.
a) Dibuje el circuito equivalente por fase en este sistema.
b) Con el interruptor abierto, encuentre las potencias real 𝑃, reactiva 𝑄 y
aparente 𝑆, suministradas por el generador. ¿Cuál es el factor de potencia del
generador?
c) Con el interruptor cerrado, encuentre las potencias real 𝑃, reactiva 𝑄 y
aparente 𝑆, suministradas por el generador. ¿Cuál es el factor de potencia del
generador?
d) ¿Cuáles son las pérdidas de transmisión (pérdidas en los transformadores más
perdidas en la línea de transmisión) en este sistema con el interruptor abierto?,
¿con el interruptor cerrado? ¿Cuál es el efecto de adicionar la carga 2 al
sistema?

Solución
Nótese que algunos valores de impedancia están dados en el sistema por
unidad, mientras los demás están en ohms.
Región 1
𝑆𝑏𝑎𝑠𝑒 1 = 1000𝑘𝑉𝐴
𝑉𝐿 𝑏𝑎𝑠𝑒 1 = 480𝑣

50
 Región 2
𝑆𝑏𝑎𝑠𝑒 2 = 1000𝑘𝑉𝐴
𝑉𝐿 𝑏𝑎𝑠𝑒 2 = 13800𝑉
Región 3
𝑆𝑏𝑎𝑠𝑒 3 = 1000𝑘𝑉𝐴
𝑉𝐿 𝑏𝑎𝑠𝑒 3 = 480𝑉

𝑉𝜙1 = 𝑉𝜙3 = √3 ∗ 𝑉𝐿 = √3 ∗ 480 = 277𝑉

𝑉𝜙2 = √3 ∗ 𝑉𝐿 = √3 ∗ 13800 = 7960𝑉
3(𝑉∅1)2 3(277)2
𝑍𝑏𝑎𝑠𝑒 1 = = = 0.238Ω
𝑆𝑏𝑎𝑠𝑒 1 1000𝑘𝑉𝐴
3(𝑉∅1 )2 3(7967)2
𝑍𝑏𝑎𝑠𝑒 2 = = = 190.41Ω
𝑆𝑏𝑎𝑠𝑒 2 1000𝑘𝑉𝐴
3(𝑉∅3 )2 3(277)2
𝑍𝑏𝑎𝑠𝑒 3 = = = 0.49Ω
𝑆𝑏𝑎𝑠𝑒 3 500𝑘𝑉𝐴
𝑅1 , 𝑝𝑢 = 0.010𝑝𝑢
𝑋1 , 𝑝𝑢 = 0.40𝑝𝑢
(𝑉𝑏𝑎𝑠𝑒 1 )2 (𝑆𝑏𝑎𝑠𝑒 2 )
(𝑅, 𝑋, 𝑍)𝑝𝑢 𝑒𝑛 𝑏𝑎𝑠𝑒 2= (𝑅, 𝑋, 𝑍)𝑝𝑢 𝑒𝑛 𝑏𝑎𝑠𝑒 1
(𝑉𝑏𝑎𝑠𝑒 2 )2 (𝑆𝑏𝑎𝑠𝑒 1 )
(7967)2 (1000[𝑘𝑉𝐴])
𝑅2 𝑝𝑢 = 0.020 ∗ = 0.040
(7967)2 (500[𝑘𝑉𝐴])
(7967)2 (1000[𝑘𝑉𝐴])
𝑋2 𝑝𝑢 = 0.085 ∗ = 0.170
(7967)2 (500[𝑘𝑉𝐴])
𝑍𝑙𝑖𝑛𝑒𝑎 1.5 + 𝑗10
𝑍𝑙𝑖𝑛𝑒𝑎 𝑝𝑢 = = = 0.00787 + 𝑗0.0525Ω
𝑍𝑏𝑎𝑠𝑒 2 190.41
𝑍𝑐𝑎𝑟𝑔𝑎 1 0.5∠36.87°
𝑍𝑐𝑎𝑟𝑔𝑎 1 𝑝𝑢 = = = 0.86 + 𝑗0.65Ω
𝑍𝑏𝑎𝑠𝑒 3 0.46
𝑍𝑐𝑎𝑟𝑔𝑎 2 −𝑗0.833
𝑍𝑐𝑎𝑟𝑔𝑎 2 𝑝𝑢 = = = −𝑗1.81Ω
𝑍𝑏𝑎𝑠𝑒 3 0.46

a) Dibuje el circuito equivalente por fase en este sistema.

S1
R1 L1 R2 L2 R3 L3

0.010Ω j.0.040 0.00787Ω j0.00525 0.040Ω j0.17 R4 Tecla = A

V1 0.86Ω
C1
1Vrms
60Hz -j1.81
0°
L4
j0.65

51
b) Con el interruptor abierto, encuentre las potencias real 𝑃, reactiva 𝑄 y
aparente 𝑆, suministradas por el generador. ¿Cuál es el factor de potencia del
generador?
𝑍𝐸𝑄 = 0.010 + 𝑗0.040 + 0.00787 + 𝑗0.00525 + 0.040 + 𝑗0.17 + 0.86
+ 𝑗0.65
𝑍𝐸𝑄 = 0.91 + 𝑗 0.86[Ω] = 1.252∠43.38°

La corriente resultante por unidad es:

1∠0°
𝐼= = 0.798∠ − 43.38°
1.252∠43.38°

El voltaje en la cara bajo estas condiciones es:

𝑉𝐿𝑟𝑒𝑑 𝑝𝑢 = 𝐼𝑍𝐿 𝑟𝑒𝑑 = ( 0.798∠ − 43.38°)(0.86 + 𝑗0.65)
𝑉𝐿𝑟𝑒𝑑 𝑝𝑢 = (0.798∠ − 43.38°)(1.162∠37.08°) = 0.927∠ − 6.3°
𝑉𝐿 𝑟𝑒𝑑 = (𝑉𝐿𝑟𝑒𝑑 𝑝𝑢)(𝑉𝑏𝑎𝑠𝑒 3 ) = (0.927)(480) = 444.96𝑉

La potencia de la carga 1 es:

𝑃𝐿𝑟𝑒𝑑 𝑝𝑢 = 𝐼 2 𝑅𝐿𝑟𝑒𝑑 = (0.798)2 (0.86) = 0.547
𝑃𝐿𝑟𝑒𝑑 = (𝑃𝐿𝑟𝑒𝑑 𝑝𝑢)(𝑆𝑏𝑎𝑠𝑒 3 ) = (0.547)(1000[𝐾𝑉𝐴]) = 547𝑘𝑊

La potencia suministrada por el generador es:

𝑃𝐺 𝑝𝑢 = 𝑉𝐼𝑐𝑜𝑠(𝜙) = (1)(0.798) cos(43.38°) = 0.579
𝑄𝐺 𝑝𝑢 = 𝑉𝐼𝑠𝑒𝑛(𝜙) = (1)(0.798)𝑠𝑒𝑛(43.38°) = 0.548
𝑆𝐺 𝑝𝑢 = 𝑉𝐼 = (1)(0.798) = 0.798
𝑃𝐺 = (𝑃𝐺 𝑝𝑢)(𝑆𝑏𝑎𝑠𝑒 ) = (0.579)(1000[𝐾𝑉𝐴]) = 579𝑘𝑊
𝑄𝐺 = (𝑄𝐺 𝑝𝑢)(𝑆𝑏𝑎𝑠𝑒 ) = (0.548)(1000[𝐾𝑉𝐴]) = 548𝑘𝑉𝐴𝑅
𝑆𝐺 = (𝑆𝐺 𝑝𝑢)(𝑆𝑏𝑎𝑠𝑒 ) = (0.798)(1000[𝐾𝑉𝐴]) = 798𝑘𝑉𝐴

El factor de potencia del generador es:

𝑓𝑝 = cos(43.38°) = 0.726
Inductivo

c) Con el interruptor cerrado, encuentre las potencias real 𝑃, reactiva 𝑄 y

aparente 𝑆, suministradas por el generador. ¿Cuál es el factor de potencia del
generador?
𝑍𝐸𝑄 = 0.010 + 𝑗0.040 + 0.00787 + 𝑗0.00525 + 0.040 + 𝑗0.17
(0.85 + 𝑗0.65)(−𝑗1.81)
+
0.85 + 𝑗0.65 − 𝑗1.81
1.176 − 𝑗1.538
𝑍𝐸𝑄 = 0.0578 + 𝑗0.215 +
0.85 − 𝑗1.16
1.936∠ − 52.59°
𝑍𝐸𝑄 = 0.0578 + 𝑗0.215 +
1.438∠ − 53.77°

52
 𝑍𝐸𝑄 = 0.0578 + 𝑗0.215 + 1.346∠1.17° = 1.403 + 𝑗0.242
𝑍𝐸𝑄 = 1.423∠9.78°

La corriente resultante es
1∠0°
𝐼= = 0.703∠ − 9.78°
1.423∠9.78°

El voltaje en la cara bajo estas condiciones es

𝑉𝐿𝑟𝑒𝑑 𝑝𝑢 = 𝐼𝑍𝐿 𝑟𝑒𝑑 = ( 0.703∠ − 9.78°)(1.346∠1.17°)
𝑉𝐿𝑟𝑒𝑑 𝑝𝑢 = 0.946∠ − 8.61°
𝑉𝐿 𝑟𝑒𝑑 = (𝑉𝐿𝑟𝑒𝑑 𝑝𝑢)(𝑉𝑏𝑎𝑠𝑒 3 ) = (0.946)(480) = 454.08𝑉

La potencia de la carga 1 es
𝑃𝐿𝑟𝑒𝑑 𝑝𝑢 = 𝐼 2 𝑅𝐿𝑟𝑒𝑑 = (0.703)2 (1.346) = 0.665
𝑃𝐿𝑟𝑒𝑑 = (𝑃𝐿𝑟𝑒𝑑 𝑝𝑢)(𝑆𝑏𝑎𝑠𝑒 3 ) = (0.665)(1000𝑘𝑉𝐴) = 665𝑘𝑊

La potencia suministrada por el generador es

𝑃𝐺 𝑝𝑢 = 𝑉𝐼𝑐𝑜𝑠(𝜙) = (1)(0.703) cos(9.78°) = 0.692
𝑄𝐺 𝑝𝑢 = 𝑉𝐼𝑠𝑒𝑛(𝜙) = (1)(0.703)𝑠𝑒𝑛(9.78°) = 0.119
𝑆𝐺 𝑝𝑢 = 𝑉𝐼 = (1)(0.703) = 0.703
𝑃𝐺 = (𝑃𝐺 𝑝𝑢)(𝑆𝑏𝑎𝑠𝑒 ) = (0.692)(1000[𝐾𝑉𝐴]) = 692𝑘𝑊
𝑄𝐺 = (𝑄𝐺 𝑝𝑢)(𝑆𝑏𝑎𝑠𝑒 ) = (0.119)(1000[𝐾𝑉𝐴]) = 119𝑘𝑉𝐴𝑅
𝑆𝐺 = (𝑆𝐺 𝑝𝑢)(𝑆𝑏𝑎𝑠𝑒 ) = (0.703)(1000[𝐾𝑉𝐴]) = 703𝑘𝑉𝐴

El factor de potencia del generador es

𝑓𝑝 = cos(43.38°) = 0.98
Inductivo

d) ¿Cuáles son las pérdidas de transmisión (pérdidas en los transformadores más

perdidas en la línea de transmisión) en este sistema con el interruptor abierto?,
¿con el interruptor cerrado? ¿Cuál es el efecto de adicionar la carga 2 al
sistema?

Con el interruptor abierto

𝑃𝑙𝑖𝑛𝑒𝑎 𝑝𝑢 = 𝐼 2 𝑅𝑙𝑖𝑛𝑒𝑎 = (0.798)2 (0.00787) = 0.00501
𝑃𝑙𝑖𝑛𝑒𝑎 = (𝑃𝑙𝑖𝑛𝑒𝑎 )(𝑆𝑏𝑎𝑠𝑒 ) = (0.00501)(1000[𝐾𝑉𝐴]) = 5.01𝑘𝑊

Con el interruptor cerrado

𝑃𝑙𝑖𝑛𝑒𝑎 𝑝𝑢 = 𝐼 2 𝑅𝑙𝑖𝑛𝑒𝑎 = (0.703)2 (0.00787) = 0.00388
𝑃𝑙𝑖𝑛𝑒𝑎 = (𝑃𝑙𝑖𝑛𝑒𝑎 )(𝑆𝑏𝑎𝑠𝑒 ) = (0.00388)(1000𝑘𝑉𝐴) = 3.88𝑘𝑊

53
Al adicionar la carga capacitiva dos al sistema se corrige el factor de potencia del
mismo por lo cual se reduce la corriente del sistema.

54
 4. Resumen: Autotransformadores
Concepto General
Un Autotransformador es considerado un caso particular de un trasformador, esto
debido a que posee dos arrollamientos en el núcleo de hierro. Un transformador
monofásico posee dos embobinados a los cuales se les llaman primario y secundario,
ambos son independientes el uno del otro por lo que tanto el primario como el
secundario tienen una y fase y un neutro. En sí la característica fundamental del
autotransformador se debe a que posee un solo circuito eléctrico, de donde se tiene
dos terminales primarios y nos secundarios, como se puede ver en la figura 1.

Figura 1. Circuito eléctrico del Autotransformador

De esta figura también se puede observar que entre ambas bobinas existe un punto
común (en este caso llamado C) que se encuentra distante N espiras con respecto a
B y N’ espiras con respecto a A. A estas dos bobinas se las conoce como:
 Bobina común. Se encuentra formada por un alto número de espiras, ya que
debe estar calculado para la tensión secundaria.
 Bobina serie. Está formada por un número de espiras menor, ya que ha de
estar prevista para una tensión diferente de las tensiones primaria y
secundaria.

Tipos de Conexión

En la siguiente tabla se muestran los tipos de conexiones que puede poseer un

autotransformador

Reductor Elevador

55
Ecuaciones de Funcionamiento
Para determinar las ecuaciones que rigen al Autotransformador se considera al siguiente
circuito de la configuración de reductor.
Se tiene que:
𝑉𝐵 = 𝑉𝐶
𝑉𝐴 = 𝑉𝐶 + 𝑉𝑆𝐸
𝐼𝐵 = 𝐼𝐶 + 𝐼𝑆𝐸
𝐼𝐴 = 𝐼𝑆𝐸 (A)
Suponiendo un transformador ideal:
𝑉𝑆𝐸 𝑉
= 𝑁𝐶 (B)
𝑁𝑆𝐸 𝐶

Reemplazando el grupo de ecuaciones (A) con (B) se

obtiene las siguientes relaciones para corriente y
voltaje:
𝑁𝑆𝐸 𝑁𝐶 + 𝑁𝑆𝐸
𝑉𝐴 = 𝑉𝐶 + 𝑉𝐶 = 𝑉𝐵 ( )
𝑁𝐶 𝑁𝐶
𝑉𝐴 𝑁𝐶 + 𝑁𝑆𝐸
=
𝑉𝐵 𝑁𝐶
𝐼𝐴 𝑁𝐶
=
𝐼𝐵 𝑁𝐶 + 𝑁𝑆𝐸

Un autotransformador permite manejar potencias más altas que un transformador

normal. Solo una parte de la potencia de entrada se transfiere al secundario mediante
conversión electromagnética, el resto se transfiere directo por conducción.
𝑆 = 𝑉𝐵 𝐼𝐵 = 𝑉𝐵 (𝐼𝐴 + 𝐼𝐶 ) = 𝑉𝐵 𝐼𝐴 + 𝑉𝐵 𝐼𝐶

𝑆𝐶𝑂𝑁𝐷𝑈𝐶𝐶𝐼Ó𝑁 = 𝑉𝐵 𝐼𝐶 𝑆𝐸𝐿𝐸𝐶𝑇𝑅𝑂𝑀𝐴𝐺𝑁É𝑇𝐼𝐶𝐴 = 𝑉𝐵 𝐼𝐶 𝑘

Relación de Potencia del autotransformador vs transformador:

𝑁𝐴𝐵 + 𝑁𝐵𝐶
𝑆𝑛 𝐴𝑈𝑇 = 𝑆𝑛 𝑇𝑅
𝑁𝐴𝐵
Aplicaciones
 Los autotransformadores son empleados en sistemas de potencias, ya que estos
funcionan con tensionen en una relación cercana a 2:1.
 Son empleados en la industria para conectar máquinas con tensiones nominales
diferentes a las tensiones de alimentación disponibles
 Generalmente con ellos se suelen conectar aparatos, electrodomésticos y cargas
menores en los tipos de alimentación americano (100-130 V ) o europeo (200-
250 V).

56
  También son útiles para los sistemas rurales de distribución eléctrica llevándolos
con una relación de 1:1
 Son empleados como métodos de arranque suave para motores de inducción
tipo jaula de ardilla, debido a su alta demandar de corriente durante el arranque.

Ventajas y Desventajas
VENTAJAS DESVENTAJAS
 El autotransformador necesita  El mano de corrientes altas vuelve
menos cantidad de corriente para más vulnerable al circuito y
generar el flujo en el núcleo. requiere mayo protecciones
 El autotransformador genera más
 Mayor corriente de cortocircuito,
potencia que un transformador
normal de especificaciones más vulnerable a esfuerzos
similares. dinámicos, mayor solicitud sobre
 El autotransformador es más las protecciones.
eficiente (mejor rendimiento)  Existe riesgo de haber tensiones
que un transformador normal, primarias en el secundario.
con potencias parecidas.  En sistemas de transmisión de
 Hay menos pérdidas en el cobre
energía eléctrica, los
(mejor rendimiento), porque las
autotransformadores tienen la
corrientes en bobinado serie son
desventaja de no filtrar el
de mayor intensidad
(conducción). contenido armónico de las
 Disminuye las pérdidas de hierro corrientes y de actuar como otra
porque disminuye la reluctancia fuente de corrientes de falla a
efectiva. tierra.
 Menos bobinado implica menos  La principal desventaja de los
resistencia y menos reactancia de autotransformadores es que a
dispersión y menor tamaño; diferencia de los transformadores
ordinarios hay una conexión física
directa entre el circuito primario
y el secundario, por lo que se
pierde el aislamiento eléctrico en
ambos lados.

5. Bibliografía
 Chapman, S. (2000). Máquinas Eléctrica (3rd ed.). Bogotá: Mc Graw Hill.
 El Autotransformador: Ventajas y desventajas | Sector Electricidad |
Profesionales en Ingeniería Eléctrica. (2017). [Link]. Retrieved

57
 10 July 2017, from [Link]
autotransformador-ventajas-y-desventajas/
 Sistemas Electromecánicos. (2017). Sistemas Electromecánicos. Retrieved 10
July 2017, from
[Link]
 CONEXION de autotransformadores.. (2017). [Link]. Retrieved 10 July
2017, from [Link]

58
