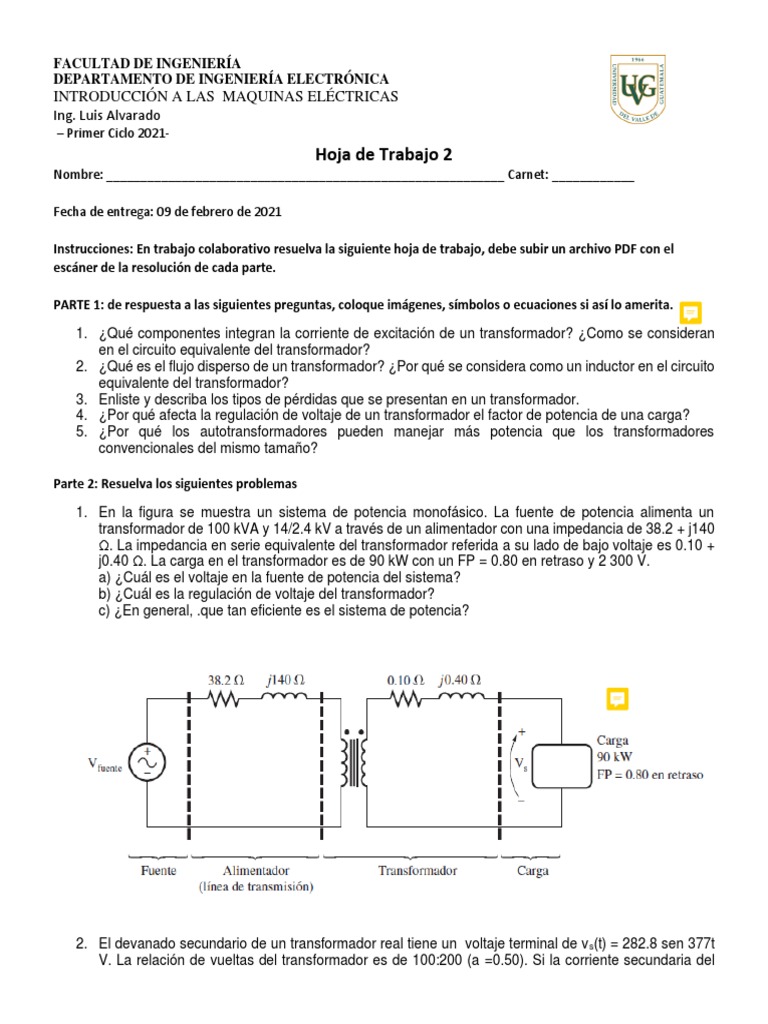

FACULTAD DE INGENIERÍA

DEPARTAMENTO DE INGENIERÍA ELECTRÓNICA

INTRODUCCIÓN A LAS MAQUINAS ELÉCTRICAS
Ing. Luis Alvarado
– Primer Ciclo 2021-
Hoja de Trabajo 2
Nombre: __________________________________________________________ Carnet: ____________

Fecha de entrega: 09 de febrero de 2021

Instrucciones: En trabajo colaborativo resuelva la siguiente hoja de trabajo, debe subir un archivo PDF con el
escáner de la resolución de cada parte.

PARTE 1: de respuesta a las siguientes preguntas, coloque imágenes, símbolos o ecuaciones si así lo amerita.

1. ¿Qué componentes integran la corriente de excitación de un transformador? ¿Como se consideran

en el circuito equivalente del transformador?
2. ¿Qué es el flujo disperso de un transformador? ¿Por qué se considera como un inductor en el circuito
equivalente del transformador?
3. Enliste y describa los tipos de pérdidas que se presentan en un transformador.
4. ¿Por qué afecta la regulación de voltaje de un transformador el factor de potencia de una carga?
5. ¿Por qué los autotransformadores pueden manejar más potencia que los transformadores
convencionales del mismo tamaño?

Parte 2: Resuelva los siguientes problemas

1. En la figura se muestra un sistema de potencia monofásico. La fuente de potencia alimenta un

transformador de 100 kVA y 14/2.4 kV a través de un alimentador con una impedancia de 38.2 + j140
Ω. La impedancia en serie equivalente del transformador referida a su lado de bajo voltaje es 0.10 +
j0.40 Ω. La carga en el transformador es de 90 kW con un FP = 0.80 en retraso y 2 300 V.
a) ¿Cuál es el voltaje en la fuente de potencia del sistema?
b) ¿Cuál es la regulación de voltaje del transformador?
c) ¿En general, .que tan eficiente es el sistema de potencia?

2. El devanado secundario de un transformador real tiene un voltaje terminal de v s(t) = 282.8 sen 377t
V. La relación de vueltas del transformador es de 100:200 (a =0.50). Si la corriente secundaria del
 transformador es de is(t) = 7.07 sen(377t − 36.87°) A, ¿cuál es la corriente primaria de este
transformador? ¿Cuál es su regulación de voltaje y su eficiencia?
Las impedancias de este transformador referidas al lado primario son
Req = 0.20 RC= 300
Xeq =0.80 XM =100

3. Se prueba un transformador de 1 000 VA y 230/115 V para determinar su circuito equivalente. Los

resultados de la prueba se muestran a continuación:

Prueba de circuito Prueba de cortocircuito

abierto (en el lado (en el lado primario)
secundario)
VCAb = 115 V VCC = 17.1 V
ICAb = 0.11 A ICC = 8.7 A
PCAb = 3.9 W PCC = 38.1 W

a) Encuentre el circuito equivalente de este transformador referido al lado de bajo voltaje del
transformador.
b) Especifique la regulación del voltaje del transformador en condiciones nominales y 1) FP =
0.8 en retraso, 2) FP =1.0 y 3) FP = 0.8 en adelanto.
c) Determine la eficiencia del transformador en condiciones nominales y un FP = 0.8 en retraso.

4. Un generador monofásico de 13.8 kV suministra potencia a una carga a través de una línea de
transmisión. La impedancia de la carga es Zcarga = 500 ∠ 36.87° Ω y la impedancia de la línea de
transmisión es Zlinea = 60 ∠ 60° Ω.

a) Si se conecta el generador directamente a la carga (Ver figura), ¿cuál es la razón entre el

voltaje de la carga y el voltaje generado? ¿Cuáles son las pérdidas de transmisión del
sistema?

b) ¿Qué porcentaje de la potencia suministrada por la fuente alcanza la carga? ¿cuál es la

eficiencia del sistema de transmisión?)
c) Si se coloca un transformador elevador de 1:10 a la salida del generador y un transformador
10:1 en el extremo de la línea de transmisión donde está la carga, ¿cual es la nueva relación
entre el voltaje de la carga y el voltaje generado?
d) ¿Ahora cuáles son las pérdidas de transmisión del sistema? (Nota: Se puede suponer que
los transformadores son ideales.)
e) ¿Que porcentaje de la potencia suministrada por la fuente alcanza ahora la carga?
f) Compare las eficiencias del sistema de transmisión con o sin transformadores.
