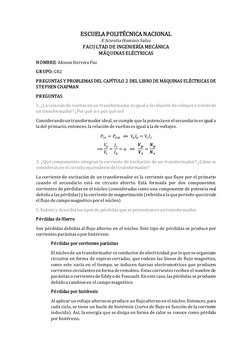

ESCUELA POLITÉCNICA NACIONAL

E Scientia Hominis Salus

FACULTAD DE INGENIERÍA MECÁNICA
MÁQUINAS ELÉCTRICAS
N OMBRE: Alisson Herrera Paz
G RUPO: GR2

PREGUNTAS Y PROBLEMAS DEL CAPÍTULO 2 DEL LIBRO DE MÁQUINAS ELÉCTRICAS DE

STEPHEN CHAPMAN

PREGUNTAS
1. ¿La relación de vueltas en un transformador es igual a la relación de voltajes a través de
un transformador? ¿Por qué sí o por qué no?

Considerando un transformador ideal, se cumple que la potencia en el secundario es igual a

la del primario, entonces, la relación de vueltas es igual a la de voltajes.

𝑃𝑖𝑛 = 𝑃𝑜𝑢𝑡 ⇔ 𝑉𝑝 𝐼𝑝 = 𝑉𝑠 𝐼𝑠
𝑉𝑝 𝐼𝑠 𝑽𝒑 𝑵𝒑
⟹ = =𝑎 ⇔ =
𝑉𝑠 𝐼𝑝 𝑽𝒔 𝑵𝒔

3. ¿Qué componentes integran la corriente de excitación de un transformador? ¿Cómo se

consideran en el circuito equivalente del transformador?

La corriente de excitación de un transformador es la corriente que fluye por el primario

cuando el secundario está en circuito abierto. Está formada por dos componentes:
corrientes de pérdidas en el núcleo (consideradas como una componente de potencia real
debida a las pérdidas) y la corriente de magnetización (referida a la que permite que circule
el flujo de campo magnético por el núcleo)

5. Enliste y describa los tipos de pérdidas que se presentan en un transformador.

Pérdidas de Hierro

Son pérdidas debidas al flujo alterno en el núcleo. Este tipo de pérdidas se produce por
corrientes parásitas o por histéresis:
Pérdidas por corrientes parásitas

El núcleo de un transformador es conductor de electricidad. por lo que se organizan

circuitos en forma de espiras cerradas, que rodean las líneas de flujo magnético,
como este varía en el tiempo, se inducen fuerzas electromotrices que producen
corrientes circulantes en forma de remolino. Estas corrientes reciben el nombre de
parásitas o corrientes de Eddy o de Foucault. En este caso, las pérdidas se producen
debido a cambios en el campo magnético
Pérdidas por histéresis

Al aplicar un voltaje alterno se produce un flujo alterno en el núcleo. Entonces, para

cada ciclo, se tiene un bucle de histéresis (curva de flujo en función de la corriente
inducida). Así, la energía que se disipa en forma de calor se conoce como pérdida
por histéresis.

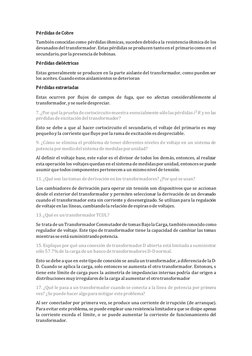

Pérdidas de Cobre
También conocidas como pérdidas óhmicas, suceden debido a la resistencia óhmica de los
devanados del transformador. Estas pérdidas se producen tanto en el primario como en el
secundario, por la presencia de bobinas.
Pérdidas dieléctricas

Estas generalmente se producen en la parte aislante del transformador, como pueden ser
los aceites. Cuando estos aislamientos se deterioran
Pérdidas extraviadas

Estas ocurren por flujos de campos de fuga, que no afectan considerablemente al

transformador, y se suele despreciar.

7. ¿Por qué la prueba de cortocircuito muestra esencialmente sólo las pérdidas 𝑖 2 𝑅 y no las
pérdidas de excitación del transformador?

Esto se debe a que al hacer cortocircuito el secundario, el voltaje del primario es muy
pequeño y la corriente que fluye por la rama de excitación es despreciable.
9. ¿Cómo se elimina el problema de tener diferentes niveles de voltaje en un sistema de
potencia por medio del sistema de medidas por unidad?
Al definir el voltaje base, este valor es el divisor de todos los demás, entonces, al realizar
esta operación los voltajes quedan en el sistema de medidas por unidad, entonces se puede
asumir que todos componentes pertenecen a un mismo nivel de tensión.
11. ¿Qué son las tomas de derivación en los transformadores? ¿Por qué se usan?

Los cambiadores de derivación para operar sin tensión son dispositivos que se accionan
desde el exterior del transformador y permiten seleccionar la derivación de un devanado
cuando el transformador esta sin corriente y desenergizado. Se utilizan para la regulación
de voltaje en las líneas, cambiando la relación de espiras o de voltajes.
13. ¿Qué es un transformador TCUL?

Se trata de un Transformador Conmutador de tomas Bajo la Carga, también conocido como

regulador de voltaje. Este tipo de transformador tiene la capacidad de cambiar las tomas
mientras se está suministrando potencia.
15. Explique por qué una conexión de transformador D abierta está limitada a suministrar
sólo 57.7% de la carga de un banco de transformadores D-D normal.
Esto se debe a que en este tipo de conexión se anula un transformador, a diferencia de la D-
D. Cuando se aplica la carga, solo entonces se aumenta el otro transformador. Entonces, s
tiene este límite de carga pues la asimetría de impedancias internas podría dar origen a
distribuciones muy irregulares de la carga al aumentar el otro transformador
17. ¿Qué le pasa a un transformador cuando se conecta a la línea de potencia por primera
vez? ¿Se puede hacer algo para mitigar este problema?
Al ser conectador por primera vez, se produce una corriente de irrupción (de arranque).
Para evitar este problema, se puede emplear una resistencia limitadora que se disipe apenas
la corriente exceda el límite, o se puede aumentar la corriente de funcionamiento del
transformador.

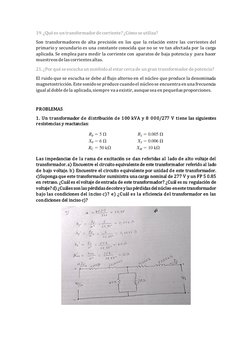

19. ¿Qué es un transformador de corriente? ¿Cómo se utiliza?
Son transformadores de alta precisión en los que la relación entre las corrientes del
primario y secundario es una constante conocida que no se ve tan afectada por la carga
aplicada. Se emplea para medir la corriente con aparatos de baja potencia y para hacer
muestreos de las corrientes altas.

21. ¿Por qué se escucha un zumbido al estar cerca de un gran transformador de potencia?
El ruido que se escucha se debe al flujo alterno en el núcleo que produce la denominada
magnetostricción. Este sonido se produce cuando el núcleo se encuentra en una frecuencia
igual al doble de la aplicada, siempre va a existir, aunque sea en pequeñas proporciones.

PROBLEMAS
1. Un transformador de distribución de 100 kVA y 8 000/277 V tiene las siguientes
resistencias y reactancias:

L as impedancias de la rama de excitación se dan referidas al lado de alto voltaje del

transformador. a) Encuentre el circuito equivalente de este transformador referido al lado
de bajo voltaje. b) Encuentre el circuito equivalente por unidad de este transformador.
c)Suponga que este transformador suministra una carga nominal de 277 V y un FP 5 0.85
en retraso. ¿Cuál es el voltaje de entrada de este transformador? ¿Cuál es su regulación de
voltaje? d) ¿Cuáles son las pérdidas de cobre y las pérdidas del núcleo en este transformador
bajo las condiciones del inciso c)? e) ¿Cuál es la eficiencia del transformador en las
condiciones del inciso c)?
3. El devanado secundario de un transformador ideal tiene un voltaje terminal de
𝒗𝒔 (𝒕) = 𝟐𝟖𝟐. 𝟖 𝐬𝐢𝐧 𝟑𝟕𝟕𝒕 [𝑽]. L a relación de vueltas del transformador es de 100:200
(𝒂 = 𝟎. 𝟓𝟎). Si la corriente en el devanado del secundario del transformador es de 𝒊𝒔 (𝒕) =
𝟕. 𝟎𝟕 𝐬𝐢𝐧(𝟑𝟕𝟕𝒕 − 𝟑𝟔. 𝟖𝟕°) [𝑨], ¿cuál es la corriente en el devanado del primario de este
transformador? ¿Cuál es su regulación de voltaje y su eficiencia?

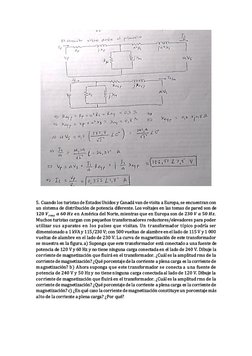

5. Cuando los turistas de Estados Unidos y Canadá van de visita a Europa, se encuentran con
un sistema de distribución de potencia diferente. Los voltajes en las tomas de pared son de
𝟏𝟐𝟎 𝑽𝒓𝒎𝒔 𝒂 𝟔𝟎 𝑯𝒛 en América del Norte, mientras que en Europa son de 𝟐𝟑𝟎 𝑽 𝒂 𝟓𝟎 𝑯𝒛.
Muchos turistas cargan con pequeños transformadores reductores/elevadores para poder
utilizar sus aparatos en los países que visitan. Un transformador típico podría ser
dimensionado a 1 kVA y 115/230 V; con 500 vueltas de alambre en el lado de 115 V y 1 000
vueltas de alambre en el lado de 230 V. La curva de magnetización de este transformador
se muestra en la figura. a) Suponga que este transformador está conectado a una fuente de
potencia de 120 V y 60 Hz y no tiene ninguna carga conectada en el lado de 240 V. Dibuje la
corriente de magnetización que fluirá en el transformador. ¿Cuál es la amplitud rms de la
corriente de magnetización? ¿Qué porcentaje de la corriente a plena carga es la corriente de
magnetización? b) Ahora suponga que este transformador se conecta a una fuente de
potencia de 240 V y 50 Hz y no tiene ninguna carga conectada al lado de 120 V. Dibuje la
corriente de magnetización que fluirá en el transformador. ¿Cuál es la amplitud rms de la
corriente de magnetización? ¿Qué porcentaje de la corriente a plena carga es la corriente de
magnetización? c) ¿En qué caso la corriente de magnetización constituye un porcentaje más
alto de la corriente a plena carga? ¿Por qué?

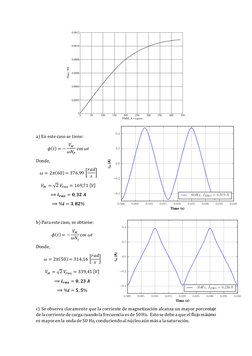

a) En este caso se tiene:
𝑉𝑀
𝜙 (𝑡) = − cos 𝜔𝑡
𝜔𝑁𝑃
Donde,
𝑟𝑎𝑑
𝜔 = 2𝜋(60) = 376,99 [ ]
𝑠

𝑉𝑀 = √2 𝑉𝑟𝑚𝑠 = 169,71 [𝑉]

⟹ 𝒊𝒓𝒎𝒔 = 𝟎, 𝟑𝟐 𝑨
⟹ %𝒊 = 𝟑, 𝟖𝟐%

b) Para este caso, se obtiene:

𝑉𝑀
𝜙 (𝑡 ) = − cos 𝜔𝑡
𝜔𝑁𝑠
Donde,
𝑟𝑎𝑑
𝜔 = 2𝜋(50) = 314,16 [ ]
𝑠

𝑉𝑀 = √2 𝑉𝑟𝑚𝑠 = 339,41 [𝑉]

⟹ 𝒊𝒓𝒎𝒔 = 𝟎, 𝟐𝟑 𝑨
⟹ %𝒊 = 𝟓, 𝟓%

c) Se observa claramente que la corriente de magnetización alcanza un mayor porcentaje

de la corriente de carga cuando la frecuencia es de 50 Hz. Esto se debe a que el flujo máximo
es mayor en la onda de 50 Hz, conduciendo al núcleo aún más a la saturación.

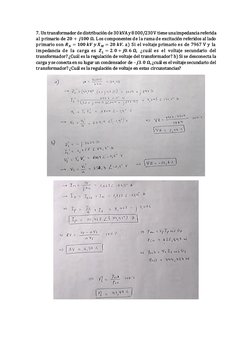

7. Un transformador de distribución de 30 kVA y 8 000/230 V tiene una impedancia referida
al primario de 𝟐𝟎 + 𝒋𝟏𝟎𝟎 𝛀. L os componentes de la rama de excitación referidos al lado
primario son 𝑹𝑵 = 𝟏𝟎𝟎 𝒌𝑽 𝒚 𝑿𝑴 = 𝟐𝟎 𝒌𝑽. a) Si el voltaje primario es de 7967 V y la
impedancia de la carga es 𝒁𝑳 = 𝟐. 𝟎 + 𝒋𝟎. 𝟔 𝛀, ¿cuál es el voltaje secundario del
transformador? ¿Cuál es la regulación de voltaje del transformador? b) Si se desconecta la
carga y se conecta en su lugar un condensador de – 𝒋𝟑. 𝟎 𝛀, ¿cuál es el voltaje secundario del
transformador? ¿Cuál es la regulación de voltaje en estas circunstancias?
9. Un transformador de p otencia monofásico de 5 000 kVA y 230/13.8 kV tiene una
resistencia de 1% por unidad y una reactancia de 5% por unidad (estos datos se tomaron
de la placa de características del transformador). Los siguientes datos son el resultado de la
prueba de circuito abierto que se realizó en el lado de bajo voltaje del transformador:
𝑽𝑪𝑨𝒃 = 𝟏𝟑. 𝟖 𝒌𝑽, 𝑰𝑪𝑨𝒃 = 𝟐𝟏. 𝟏 𝑨, 𝑷𝑪𝑨𝒃 = 𝟗𝟎. 𝟖 𝒌𝑾

a) Encuentre el circuito equivalente referido al lado de bajo voltaje de este transformador.

b) Si el voltaje en el lado secundario es de 13.8 kV y la potencia suministrada es de 4000 kW
con un 𝑭𝑷 = 𝟎. 𝟖 en retraso, encuentre la regulación de voltaje del transformador.
Determine su eficiencia.

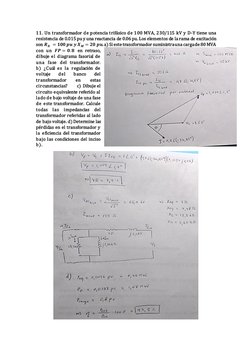

11. Un transformador de potencia trifásico de 100 MVA, 230/115 kV y D-Y tiene una
resistencia de 0.015 pu y una reactancia de 0.06 pu. Los elementos de la rama de excitación
son 𝑹𝑵 = 𝟏𝟎𝟎 𝒑𝒖 𝒚 𝑿𝑴 = 𝟐𝟎 𝒑𝒖. a) Si este transformador suministra una carga de 80 MVA
con un 𝑭𝑷 = 𝟎. 𝟖 en retraso,
dibuje el diagrama fasorial de
una fase del transformador.
b) ¿Cuál es la regulación de
voltaje del banco del
transformador en estas
circunstancias? c) Dibuje el
circuito equivalente referido al
lado de bajo voltaje de una fase
de este transformador. Calcule
todas las impedancias del
transformador referidas al lado
de bajo voltaje. d) Determine las
pérdidas en el transformador y
la eficiencia del transformador
bajo las condiciones del inciso
b).

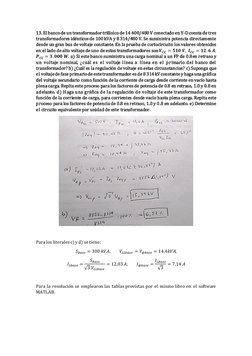

13. El banco de un transformador trifásico de 14 400/480 V conectado en Y-D consta de tres
transformadores idénticos de 100 kVA y 8 314/480 V. Se suministra potencia directamente
desde un gran bus de voltaje constante. En la prueba de cortocircuito los valores obtenidos
en el lado de alto voltaje de uno de estos transformadores son 𝑽𝑪𝑪 = 𝟓𝟏𝟎 𝑽, 𝑰𝑪𝑪 = 𝟏𝟐. 𝟔 𝑨,
𝑷𝑪𝑪 = 𝟑. 𝟎𝟎𝟎 𝑾. a) Si este banco suministra una carga nominal a un FP de 0.8en retraso y
un voltaje nominal, ¿cuál es el voltaje línea a línea en el primario del banco del
transformador? b) ¿Cuál es la regulación de voltaje en estas circunstancias? c) Suponga que
el voltaje de fase primario de este transformador es de 8 314 kV constante y haga una gráfica
del voltaje secundario como función de la corriente de carga desde corriente en vacío hasta
plena carga. Repita este proceso para los factores de potencia de 0.8 en retraso, 1.0 y 0.8 en
adelanto. d) H aga una gráfica de la regulación de voltaje de este transformador como
función de la corriente de carga, para corrientes desde vacío hasta plena carga. Repita este
proceso para los factores de potencia de 0.8 en retraso, 1.0 y 0.8 en adelanto. e) Determine
el circuito equivalente por unidad de este transformador.

Para los literales c) y d) se tiene:

𝑆𝑏𝑎𝑠𝑒 = 300 𝑘𝑉𝐴, 𝑉𝐿𝐿𝑏𝑎𝑠𝑒 = 𝑉𝜙𝑏𝑎𝑠𝑒 = 14,4𝑘𝑉𝐴,
𝑆𝑏𝑎𝑠𝑒 𝐼𝐿𝑏𝑎𝑠𝑒
𝐼𝐿𝑏𝑎𝑠𝑒 = = 12,03 𝐴, 𝐼𝜙𝑏𝑎𝑠𝑒 = = 7,14 𝐴
√3 𝑉𝐿𝐿𝑏𝑎𝑠𝑒 √3

Para la resolución se emplearon las tablas provistas por el mismo libro en el software
MATLAB.
c) d)

15. Se utiliza un autotransformador para conectar una línea de distribución de 12.6 kV a

una línea de distribución de 13.8kV. Debe ser capaz de manejar 2 000 kVA. Hay tres fases
conectadas en Y-Y con sus neutros que hacen tierra sólidamente. a) ¿Cuál debe ser la
relación de vueltas N C/NSE para esta conexión? b) ¿Cuánta potencia aparente deben
manejar los devanados de cada autotransformador? c) ¿Cuál es la ventaja de potencia de
este sistema autotransformador? d) Si uno de los autotransformadores se conecta como un
transformador ordinario, ¿cuáles serían sus valores nominales?
17. Un transformador convencional de 10 kVA, 480/120 V se utiliza para suministrar
potencia de una fuente de 600 V a una carga de 120 V. Considere que el transformador es
ideal y suponga que su aislamiento puede soportar hasta 600 V. a) Dibuje la conexión del
transformador para este efecto. b) Calcule el valor nominal en kilovoltamperes del
transformador con esa configuración. c) Encuentre las corrientes máximas primarias y
secundarias en estas condiciones.

19. Dos de las fases de una línea de distribución trifásica de 14.4 kV dan servicio a un camino
rural remoto (también está disponible el neutro). Un granjero tiene un alimentador de 480
V que suministra 200 kW a un FP=0.85 en retraso de estas cargas trifásicas, más 60 kW en
un FP=0.9 en retraso de las cargas monofásicas. Las cargas monofásicas se distribuyen
uniformemente entre las tres fases. Suponiendo que se utiliza la conexión Y abierta-D
abierta para suministrar potencia a su granja, encuentre los voltajes y corrientes en cada
uno de los dos transformadores. También calcule la potencia real y reactiva suministradas
por cada transformador. Suponga que los transformadores son ideales. ¿Cuál es el valor
nominal mínimo requerido kVA de cada transformador?
21. Pruebe que el sistema trifásico de voltajes en el secundario del transformador Y-D que
se muestra en la fi gura 2-37b) retrasa por 30° el sistema de voltajes trifásico en el primario
del transformador.
23. Un transformador monofásico de 10 kvA y 480/120 V se utiliza como
autotransformador y une una línea de distribución de 600 V con una carga de 480 V. Se
obtienen los siguientes datos cuando se le realizan pruebas como un transformador
convencional, que se tomaron del lado primario (480 V) del transformador:

a) Encuentre el circuito equivalente por unidad del transformador cuando se conecta de

manera convencional. ¿Cuál es la efi ciencia del transformador en condiciones nominales y
un factor de potencia unitario? ¿Cuál es la regulación de voltaje en estas condiciones?
b) Dibuje las conexiones del transformador cuando se utiliza como un autotransformador
reductor de 600/480 V. c) ¿Cuál es el valor nominal en kilovoltamperes del transformador
cuando se utiliza con la conexión de autotransformador? d)Responda la pregunta del inciso
a) para la conexión como autotransformador.
