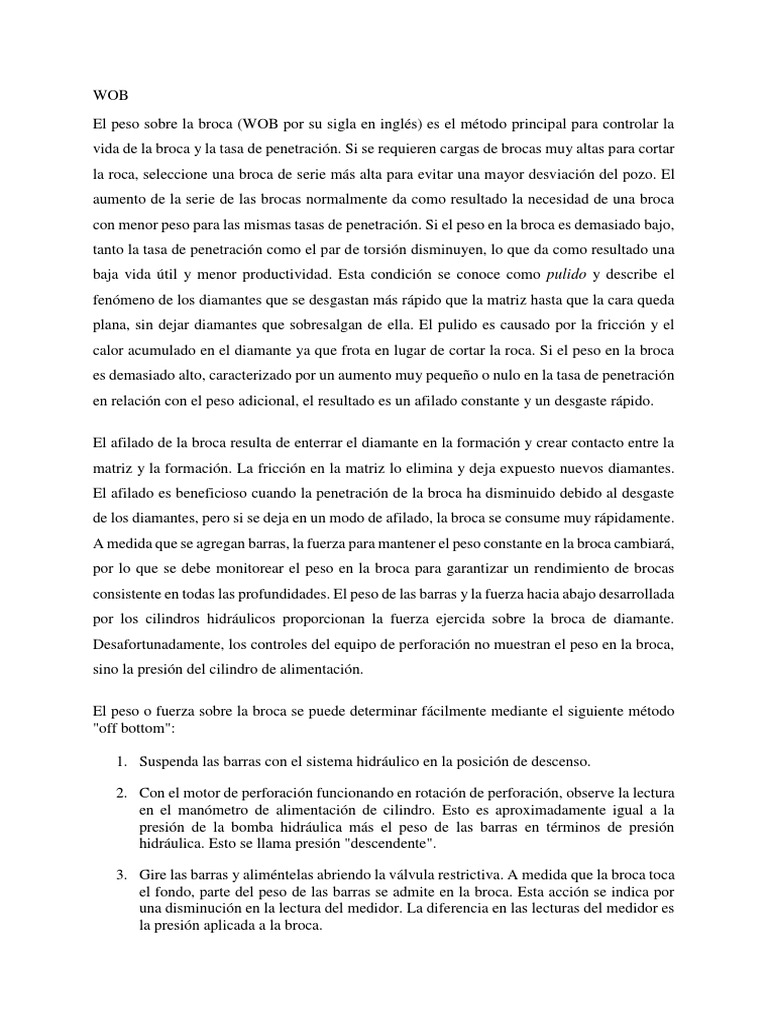

WOB

El peso sobre la broca (WOB por su sigla en inglés) es el método principal para controlar la
vida de la broca y la tasa de penetración. Si se requieren cargas de brocas muy altas para cortar
la roca, seleccione una broca de serie más alta para evitar una mayor desviación del pozo. El
aumento de la serie de las brocas normalmente da como resultado la necesidad de una broca
con menor peso para las mismas tasas de penetración. Si el peso en la broca es demasiado bajo,
tanto la tasa de penetración como el par de torsión disminuyen, lo que da como resultado una
baja vida útil y menor productividad. Esta condición se conoce como pulido y describe el
fenómeno de los diamantes que se desgastan más rápido que la matriz hasta que la cara queda
plana, sin dejar diamantes que sobresalgan de ella. El pulido es causado por la fricción y el
calor acumulado en el diamante ya que frota en lugar de cortar la roca. Si el peso en la broca
es demasiado alto, caracterizado por un aumento muy pequeño o nulo en la tasa de penetración
en relación con el peso adicional, el resultado es un afilado constante y un desgaste rápido.

El afilado de la broca resulta de enterrar el diamante en la formación y crear contacto entre la

matriz y la formación. La fricción en la matriz lo elimina y deja expuesto nuevos diamantes.
El afilado es beneficioso cuando la penetración de la broca ha disminuido debido al desgaste
de los diamantes, pero si se deja en un modo de afilado, la broca se consume muy rápidamente.
A medida que se agregan barras, la fuerza para mantener el peso constante en la broca cambiará,
por lo que se debe monitorear el peso en la broca para garantizar un rendimiento de brocas
consistente en todas las profundidades. El peso de las barras y la fuerza hacia abajo desarrollada
por los cilindros hidráulicos proporcionan la fuerza ejercida sobre la broca de diamante.
Desafortunadamente, los controles del equipo de perforación no muestran el peso en la broca,
sino la presión del cilindro de alimentación.

El peso o fuerza sobre la broca se puede determinar fácilmente mediante el siguiente método
"off bottom":

1. Suspenda las barras con el sistema hidráulico en la posición de descenso.

2. Con el motor de perforación funcionando en rotación de perforación, observe la lectura

en el manómetro de alimentación de cilindro. Esto es aproximadamente igual a la
presión de la bomba hidráulica más el peso de las barras en términos de presión
hidráulica. Esto se llama presión "descendente".

3. Gire las barras y aliméntelas abriendo la válvula restrictiva. A medida que la broca toca
el fondo, parte del peso de las barras se admite en la broca. Esta acción se indica por
una disminución en la lectura del medidor. La diferencia en las lecturas del medidor es
la presión aplicada a la broca.
 4. La presión aplicada a la broca multiplicada por el área de los cilindros hidráulicos da la
fuerza o el peso sobre la broca.

5. El torque de la broca se puede medir de manera similar al comparar la presión hidráulica

"descendente" de la unidad de rotación con la presión hidráulica durante la perforación.

El WOB es demasiado bajo si la broca se pule y el par de torsión disminuye. Resultado: poca
vida útil y baja tasa de penetración.

El WOB es demasiado alto si el peso adicional no aumenta la tasa de penetración. Resultado:

afilado constante y desgaste rápido.

En general:
• Para formaciones suaves, use bajo peso sobre la broca
• En formaciones medias, use moderado peso sobre la broca
• En formaciones duras, use mayor peso sobre la broca

• A mayor profundidad, la fuerza requerida de la perforadora es menor, debido al aporte del

peso de la sarta de perforación. (Pull Back)
• En todo momento, se debe tener un peso constante sobre la broca ( fuerza + peso de la sarta
de perforación ) para asegurar una buena productividad.
Calculo del Peso sobre la Broca
Peso requerido = 23 kN (5000 lbs)
 A 200m, los tubos NQ pesan 15.3 kN. (1 tubo NQ pesa 23 kg / 3 metros)
 23-15.3 = 7.7 kN , fuerza requerida del equipo de perforación. “Pull down”
 Pero a medida que se profundiza la situación cambia:
 A 1,200m los tubos NQ pesan 92 kN
23-92 = -69 kN. Por lo que la perforadora tendrá que sostener “hold back” parte de la
fuerza “peso” de la sarta para no dañar la broca.
Por lo tanto es importante revisar las recomendaciones del fabricante para determinar la fuerza
de avance y equipar la perforadora con un indicador de peso que te permita controlar el peso
sobre la corona.
Bibliografía
González, P. A. (s.f.). Ptolomeo.com. Obtenido de Ptolomeo.com:
http://www.ptolomeo.unam.mx:8080/xmlui/bitstream/handle/132.248.52.100/1115/Tesis.pdf
Izurieta, A. A. (2014). Obtenido de https://www.dspace.espol.edu.ec/retrieve/91617/D-
70054.pdf
Prabhakaran Centala, V. C. (s.f.). El diseño de las barrenas: Desde arriba hasta abajo. 16.
