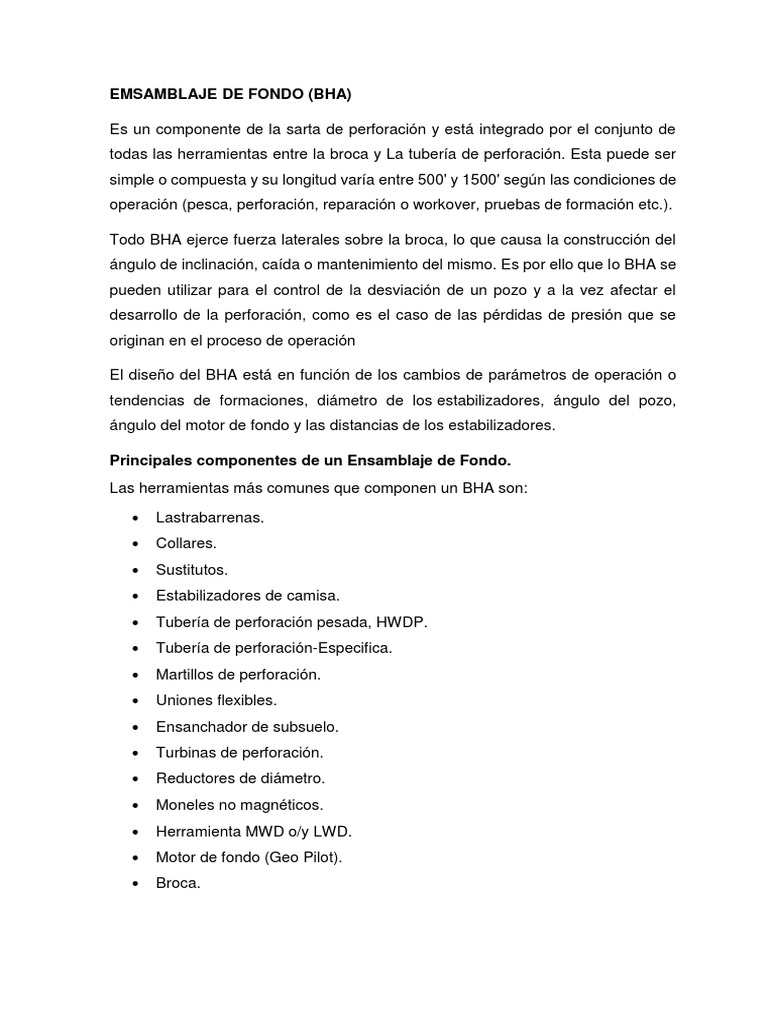

EMSAMBLAJE DE FONDO (BHA)

Es un componente de la sarta de perforación y está integrado por el conjunto de

todas las herramientas entre la broca y La tubería de perforación. Esta puede ser
simple o compuesta y su longitud varía entre 500' y 1500' según las condiciones de
operación (pesca, perforación, reparación o workover, pruebas de formación etc.).

Todo BHA ejerce fuerza laterales sobre la broca, lo que causa la construcción del
ángulo de inclinación, caída o mantenimiento del mismo. Es por ello que lo BHA se
pueden utilizar para el control de la desviación de un pozo y a la vez afectar el
desarrollo de la perforación, como es el caso de las pérdidas de presión que se
originan en el proceso de operación

El diseño del BHA está en función de los cambios de parámetros de operación o

tendencias de formaciones, diámetro de los estabilizadores, ángulo del pozo,
ángulo del motor de fondo y las distancias de los estabilizadores.

Principales componentes de un Ensamblaje de Fondo.

Las herramientas más comunes que componen un BHA son:
 Lastrabarrenas.
 Collares.
 Sustitutos.
 Estabilizadores de camisa.
 Tubería de perforación pesada, HWDP.
 Tubería de perforación-Especifica.
 Martillos de perforación.
 Uniones flexibles.
 Ensanchador de subsuelo.
 Turbinas de perforación.
 Reductores de diámetro.
 Moneles no magnéticos.
 Herramienta MWD o/y LWD.
 Motor de fondo (Geo Pilot).
 Broca.
BHA Empaquetado
El objetivo de un BHA empaquetado es dominar las tendencias del pozo a la
desviación y forzar al trépano a perforar en la misma dirección mediante el uso de
un número suficiente de estabilizadores inmediatamente sobre el trépano.

La ubicación de las distintas herramientas dependerá de lo siguiente:

 El tipo de estabilizadores depende de las condiciones del pozo y la dureza

de la formación.

 Para sacar el trépano de un pozo con tendencia a cerrarse se requiere un

rectificador para mantener el pozo en calibre.

 Las vibraciones y el golpeteo, a veces, llegan a producir daños en el trépano

y en la columna de perforación. La necesidad de un amortiguador de
vibraciones normalmente se determina en una inspección adecuada de los
trépanos.
BHA Pendular

El conjunto pendular se compone del trépano y varios portamechas de gran

diámetro (variación que trabaja por un efecto de plomada), o puede tener uno o
más estabilizadores instalados en la columna de portamechas, en una posición
predeterminada. La técnica del pendular normalmente se usa para taladrar
formaciones blandas, sin consolidar en el tramo superficial del pozo, o como un
remedio para dejar caer el ángulo cuando la inclinación excede el máximo posible
o deseado.

BHA Liso:
Compuesto solo por drill collars. Es el menos costoso y quizás el de menor
riesgo con respecto a pesca y recuperación.

Semi – empacado (semi – rigido, de dos puntos)

Está compuesto por lo general de dos estabilizadores; dependiendo de la posición

de los estabilizadores, este método se lo puede aplicar para volver a la verticalidad,
incrementando peso al trepano o para mantener ángulo en formaciones con
buzamientos no mayores a 45 grados.

Este arreglo está compuesto por: trepano, 1 PM, estabilizador, 1 PM, estabilizador.
Con los dos puntos de estabilización, el conjunto estabiliza al trepano y reduce la
tendencia a la desviación; sin embargo, no es el mejor de los conjuntos de fondo.

Análisis de los parámetros de perforación

La optimización en la perforación de pozos está enfocada en la disminución de

tiempos y por ende costos operacionales. Esto se puede lograr a partir de la
evaluación de los parámetros de perforación utilizados durante la perforación de los
pozos vecinos y con el desarrollo de programas de mejoramiento continuo y
procesos eficientes del desempeño durante la perforación.

El análisis de los parámetros de perforación tiene una gran utilidad para la

optimización de la perforación de pozos petroleros; se pueden evitar pérdidas de
fluidos de perforación, malas prácticas de perforación, descontrol de pozos y una
de las más importantes, esta información es la radiografía de todas las operaciones
del pozo que para los estudios Post-mortem es lo primordial.
es prevenir el control de brotes ya que con el conocimiento en tiempo real de las
variables antes mencionadas y el análisis de geopresiones permiten la toma de
decisiones oportunas, evitando con esto pérdidas económicas, pérdidas de tiempo
pero sobre todo y lo más importante pérdidas de vidas humanas.

Por otra parte el monitoreo de parámetros de perforación permite:

 Llevar el control integral de la perforación.

 Diagnóstico de problemas en el pozo mediante la interpretación de las
variables.
 Detectar y ubicar las acumulaciones de hidrocarburos respecto a la
profundidad.
 Recolección de muestras de canal atrasadas con respecto a la profundidad.
 Cortes de núcleos dadas las características físicas de la formación.
 Determinar la hidráulica de perforación y recomendar optimizaciones.
 Determinar las geopresiones (presión de formación, gradiente de fractura y
densidad equivalente de circulación).
 Evaluar la formación.
Del análisis de los parámetros de perforación, utilizados en los pozos, se estima la
eficiencia mecánica del sistema y se definen las zonas más críticas para
implementar acciones de optimización de la perforación en pozos futuros de la
zona, con la ayuda de la información registrada en la operación.
