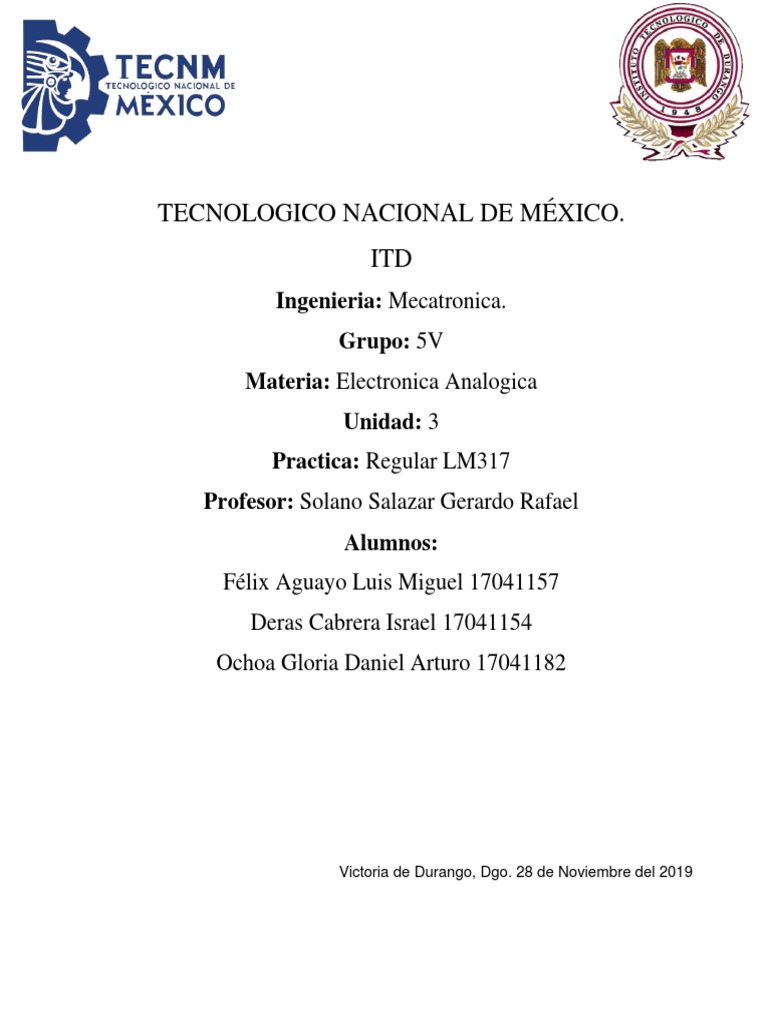

TECNOLOGICO NACIONAL DE MÉXICO.
ITD
Ingenieria: Mecatronica.
Grupo: 5V
Materia: Electronica Analogica
Unidad: 3
Practica: Regular LM317
Profesor: Solano Salazar Gerardo Rafael
Alumnos:
Félix Aguayo Luis Miguel 17041157
Deras Cabrera Israel 17041154
Ochoa Gloria Daniel Arturo 17041182
Victoria de Durango, Dgo. 28 de Noviembre del 2019
Objetivo.
Poder aplicar el contenido explicativo y la práctica en el laboratorio para una mayor
comprensión.
Teoría Básica.
¿Qué es un regulador?
Un regulador de voltaje es un circuito que, sin importar lo que conectes a su salida, mantendrá
un voltaje constante en sus terminales. A grandes rasgos esa es la utilidad de este circuito,
pero los hay de distintos diseños con propósitos y aplicaciones diferentes, en este artículo
revisaremos los distintos tipos de reguladores que existen y sus características.
Regulador Lineal
Son especialmente útiles dada su circuitería simple y facilidad de uso. Los reguladores lineales
son elementos de 3 terminales, generalmente. Están basados en circuitos analógicos con
realimentación que ajustan el voltaje de salida dependiendo de la señal de realimentación.
Se les puede encontrar en varias categorías, como reguladores positivos o negativos, en el
caso de los reguladores negativos no hay muchas variantes. En el caso positivo los hay fijos
y variables. El primer tipo ofrece un voltaje constante especificado en su matrícula; la serie
78xx y 79xx son ejemplos de este tipo de reguladores. Los variables son dispositivos que
permiten ajustar el voltaje de salida mediante elementos externos, como resistores, los
conocidos integrados 317 Y 337 son ejemplos de reguladores variables positivos y negativos,
respectivamente.
Aparte de su clasificación en reguladores fijos o variables, los reguladores lineales se pueden
clasificar de tipo estándar o de baja caída de tensión (Low-dropout, LDO). Los reguladores
LDO ofrecen una conversión mejorada, pues la caída de voltaje entre entrada y salida es
menor a 1V, a diferencia de los estándar que suele estar alrededor de los 3V. Un último
aspecto a tomar en cuenta es el transistor de salida, que en general suele ser un transistor
PNP, lo que determina la corriente de salida y la caída de tensión entre entrada y salida.
La ventaja de estos reguladores, reitero, es la facilidad de seleccionar los componentes para
un propósito específico, además, dado que no se basan en un principio de conmutación, se
les suele utilizar en aplicaciones de bajo ruido, como en comunicaciones, instrumental médico
y metrología. Las desventajas, y una de las principales, es su baja eficiencia y la necesidad
de un elemento adecuado para la disipación de calor. Además, esta tecnología sólo permite
reducir el voltaje de entrada, no aumentarlo, como su contraparte basada en conmutación.
Reguladores por conmutación
Los reguladores por conmutación son más eficientes que los lineales dado que los transistores
funcionan en saturación o corte (encendido-apagado) en vez de en su región lineal (como un
resistor variable), minimizando la pérdida de potencia. Además, el tamaño de las fuente de
alimentación se reduce, dado que se requiere disipar menos calor. Suponiendo una fuente
con un voltaje de entrada de 12V con salida de 3.3V, un regulador de conmutación puede
alcanzar una eficiencia de más del 90%, respecto al 27.5% de un regulador lineal. Esto se
puede interpretar como una reducción del tamaño de cuando menos 8 veces respecto al lineal.
Sin embargo, la eficiencia de estos dispositivos requiere de un cuidadoso diseño que no se
presenta en los reguladores lineales, y aumenta la cantidad de componentes a elegir para
obtener un diseño estable y útil, por no decir que existen una diversidad de configuraciones
que pueden dar solución a un problema de diseño.
Regulador LM317
El LM317 es un regulador de voltaje variable positivo con sólo 3 terminales y con un rango de
voltajes de salida desde los 1.25 hasta 37 voltios. Las patillas son: Entrada (IN), Salida (OUT),
Ajuste (ADJ).
Para lograr esta variación de voltaje / tensión sólo se necesitan 2 resistencias externas (una
de ellas es una resistencia variable). Entre sus principales características se encuentra la
limitación de corriente y la protección térmica contra sobrecargas.
El voltaje entre la patillas ADJ y OUT es siempre de 1.25 voltios (voltaje establecido
internamente por el regulador) y en consecuencia la corriente que circula por la resistencia R1
es: IR1 = V/R1 = 1.25/R1.
Esta misma corriente circula por la resistencia R2. Entonces el voltaje en R2: VR2 = IR1 x R2.
Si se sustituye IR1 en la última fórmula se obtiene la siguiente ecuación: VR2 = 1.25 x R2 /
R1.
Como la tensión de salida es:
Vout = VR1 + VR2, entonces: Vout = 1.25 V + (1.25 x R2/R1)V. Simplificando (factor
común)
Vout = 1.25 V (1 + R2/R1) V
De esta última fórmula se observa claramente que si modifica R2 (resistencia variable), se
modifica la tensión Vout. En la fórmula anterior se ha despreciado la corriente (IADJ) que
circula entre la patilla de ajuste (ADJ) y la union de R1 y R2.
Esta corriente se puede despreciar, tiene un valor máximo de 100 uA y permanece constante
con la variación de la carga y/o de la tensión de entrada. Para mejorar la regulación, el resistor
R1 se debe colocar lo más cercano posible al regulador, mientras que el terminal que se
conecta a tierra del resistor R2 debe estar lo más cercano posible a la conexión de tierra de la
carga.
Material.
4 Diodos
1 Capacitor
LM317
Potenciómetro
1 Resistencia
Circuito.
Observaciones y conclusiones.
El uso de los reguladores de voltaje es muy importante ya que otorgan protección a nuestros
circuitos manteniendo el voltaje de salida de una fuente de corriente directa (CD) en un
constante valor independientemente de la corriente de carga que suministre. Evitando
catástrofes de mayor consecuencia como perdidas de archivos en el caso de las
computadoras.
Bibliografía.
https://blog.330ohms.com/2019/07/29/que-es-un-regulador-de-voltaje/
https://unicrom.com/lm317-regulador-de-voltaje-variable/
