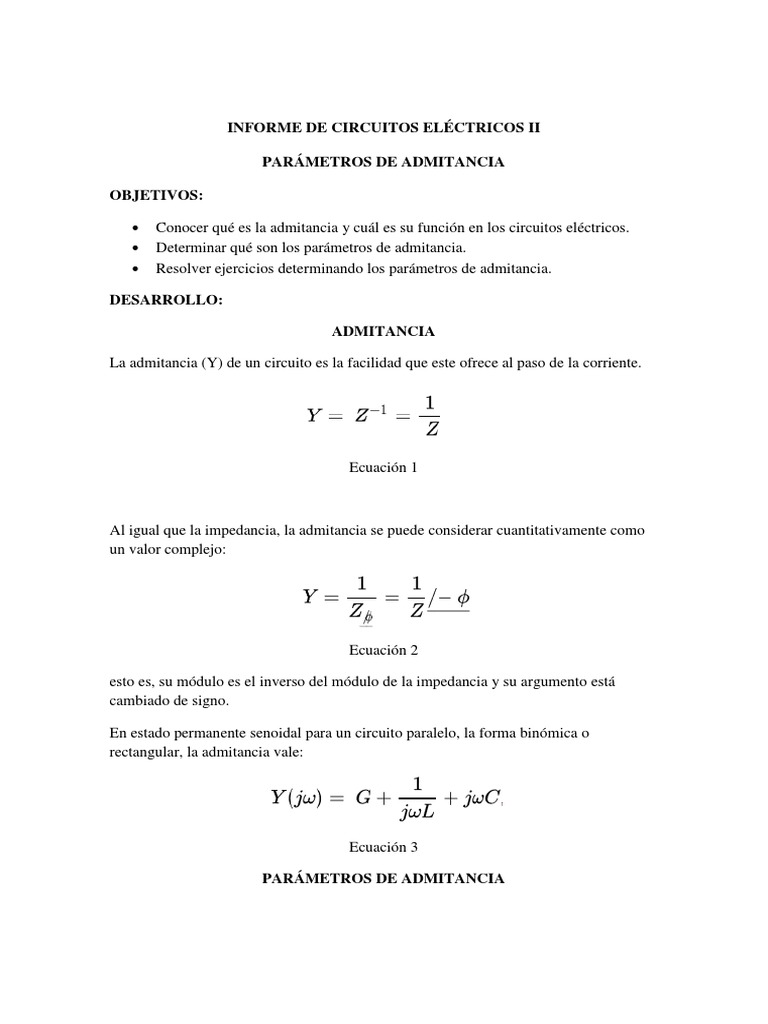

INFORME DE CIRCUITOS ELÉCTRICOS II

PARÁMETROS DE ADMITANCIA

OBJETIVOS:

 Conocer qué es la admitancia y cuál es su función en los circuitos eléctricos.

 Determinar qué son los parámetros de admitancia.
 Resolver ejercicios determinando los parámetros de admitancia.

DESARROLLO:

ADMITANCIA

La admitancia (Y) de un circuito es la facilidad que este ofrece al paso de la corriente.

Ecuación 1

Al igual que la impedancia, la admitancia se puede considerar cuantitativamente como

un valor complejo:

Ecuación 2

esto es, su módulo es el inverso del módulo de la impedancia y su argumento está

cambiado de signo.

En estado permanente senoidal para un circuito paralelo, la forma binómica o

rectangular, la admitancia vale:

Ecuación 3

PARÁMETROS DE ADMITANCIA
  Los términos y se conocen como parámetros de admitancia (o, simplemente
parámetros y) y sus unidades son los siemens.

 Los valores de los parámetros pueden determinarse dejando V1=0 (puerto de

entrada en cortocircuito), o V2=0 (puerto de salida en cortocircuito).

Gráfica No.1.

Podemos interpretar el circuito mediante las siguientes ecuaciones:

Ecuación 4

Puesto que los parámetros y se obtienen al poner en cortocircuito el puerto de entrada o

de salida, también se conocen como parámetros de admitancia en cortocircuito.
Específicamente:

MANERA DE OBTENER LOS PARÁMETROS DE ADMITANCIA:

Para obtener 𝑌11 y 𝑌21 conectando una corriente 𝐼1 al Puerto 1 y cortocircuitando el

Puerto 2 como se observa en la figura, para determinar 𝑉1 e 𝐼2 , y calcular:
 Gráfica No.2.

Ecuación 5

De la misma manera procedemos a obtener 𝑌12 y 𝑌22 conectando una corriente 𝐼2 al

Puerto 2 y poniendo en cortocircuito el Puerto 1 como se observa en la figura, para
determinar 𝑉2 e 𝐼1 , y calcular:

Gráfica No.2.

Ecuación 6

TOMAR EN CUENTA

 Para una red de dos puertos que es lineal y sin fuentes dependientes, las
admitancias de transferencia son iguales 𝑌12 = 𝑌21 .

 Se puede hacer el modelo de una red recíproca mediante el circuito equivalente

∏ de la figura a.
  Si la red no es recíproca, una red equivalente más general se muestra en la figura
b.

Gráfica No.3.

EJERCICIOS:

1) Obtenga los parámetros y de la red ∏ que se muestra en la figura.

Gráfica No.4.

PROCEDIMIENTO

a) Para encontrar 𝑌11 y 𝑌21 se pone en cortocircuito el puerto de salida y se conecta

una fuente de corriente 𝐼1 al puerto de entrada, tomando en cuenta que a
resistencia de 8 se pone en corto y solo queda el paralelo de 2 ohm y 4 ohm:

Gráfica No.5.

2𝑥4 4
𝑉1 = 𝐼1 ( ) = 𝐼1
2+4 3
𝐼 𝐼
𝑦11 = 𝑉1 = 4 1 =0.75 [𝑠]
1 𝐼
3 1
Para encontrar 𝑌21 se aplica divisor de corrientes:

4 2
−𝐼2 = 𝐼1 ( ) = 𝐼1
2+4 3
2
𝐼2 − 𝐼1
3
𝑦21 = 𝑉 = 4 = - 0.5 [𝑠]
1 𝐼
3 1

b) Para encontrar 𝑌12 y 𝑌22 se pone en cortocircuito el puerto de entrada y se

conecta una fuente de corriente 𝐼2 al puerto de salida, tomando en cuenta que ahora
la resistencia de 4 se pone en corto y solo queda el paralelo de 2 ohm y 8 ohm:

Gráfica No.6.

2𝑥8 8
𝑉2 = 𝐼2 ( ) = 𝐼2
2+8 5
𝐼 𝐼
𝑦22 = 𝑉2 = 8 2 = 0.625 [𝑠]
2 𝐼
5 2

8 4
−𝐼1 = 𝐼2 ( ) = 𝐼2
2+8 5
4
𝐼1 − 𝐼2
5
𝑦12 = 𝑉 = 8 = - 0.5 [𝑠]
2 𝐼
5 2
