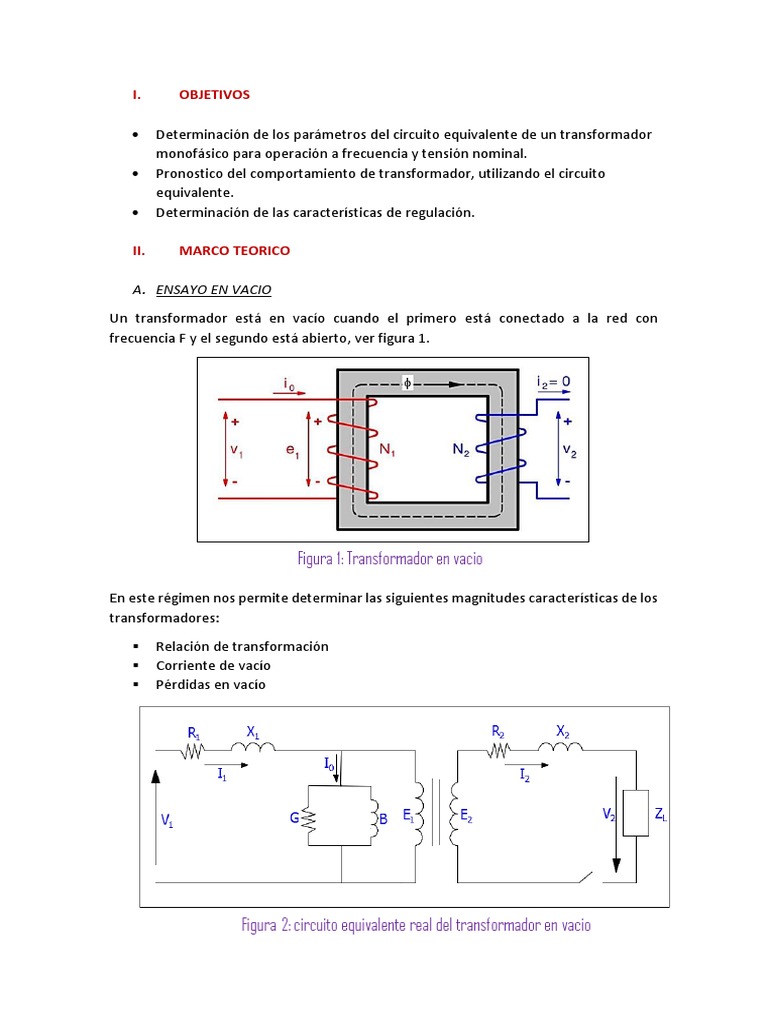

I.

OBJETIVOS

 Determinación de los parámetros del circuito equivalente de un transformador


monofásico para operación a frecuencia y tensión nominal.
 Pronostico del comportamiento de transformador, utilizando el circuito
equivalente.
 Determinación de las características de regulación.

II. MARCO TEORICO

A. ENSAYO EN VACIO
Un transformador está en vacío cuando el primero está conectado a la red con
frecuencia F y el segundo está abierto, ver figura 1.

Figura 1: Transformador en vacio

En este régimen nos permite determinar las siguientes magnitudes características de los
transformadores:
 Relación de transformación
 Corriente de vacío
 Pérdidas en vacío

Figura 2: circuito equivalente real del transformador en vacio

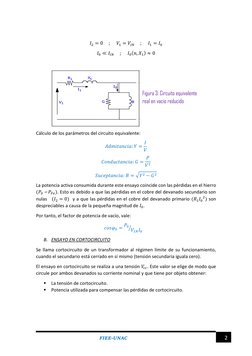

𝐼2 = 0 ; 𝑉1 = 𝑉𝐼𝑁 ; 𝐼1 = 𝐼0
𝐼0 ≪ 𝐼𝐼𝑁 ; 𝐼0 (𝑛, 𝑋1 ) ≈ 0

Figura 3: Circuito equivalente


real en vacio reducido

Cálculo de los parámetros del circuito equivalente:


𝐼
𝐴𝑑𝑚𝑖𝑡𝑎𝑛𝑐𝑖𝑎: 𝑌 =
𝑉
𝑃
𝐶𝑜𝑛𝑑𝑢𝑐𝑡𝑎𝑛𝑐𝑖𝑎: 𝐺 =
𝑉2

𝑆𝑢𝑐𝑒𝑝𝑡𝑎𝑛𝑐𝑖𝑎: 𝐵 = √𝑌 2 − 𝐺 2
La potencia activa consumida durante este ensayo coincide con las pérdidas en el hierro
(𝑃0  𝑃𝐹𝑒 ). Esto es debido a que las pérdidas en el cobre del devanado secundario son
nulas (𝐼2 = 0) y a que las pérdidas en el cobre del devanado primario (𝑅1 𝐼0 2 ) son
despreciables a causa de la pequeña magnitud de 𝐼0 .
Por tanto, el factor de potencia de vacío, vale:
𝑃0
𝑐𝑜𝑠𝜑0 = ⁄𝑉 𝐼
1𝑁 0

B. ENSAYO EN CORTOCIRCUITO
Se llama cortocircuito de un transformador al régimen límite de su funcionamiento,
cuando el secundario está cerrado en sí mismo (tensión secundaria iguala cero).
El ensayo en cortocircuito se realiza a una tensión 𝑉𝑐𝑐 . Este valor se elige de modo que
circule por ambos devanados su corriente nominal y que tiene por objeto obtener:
 La tensión de cortocircuito.
 Potencia utilizada para compensar las pérdidas de cortocircuito.

FIEE-UNAC 2

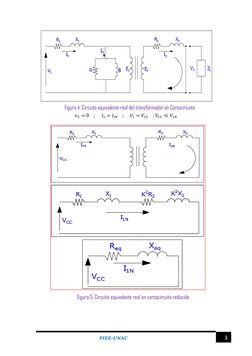

Figura 4: Circuito equivalente real del transformador en Cortocircuito
𝑣2 = 0 ; 𝐼1 = 𝐼𝐼𝑁 ; 𝑉1 = 𝑉𝐶𝐶 ; 𝑉𝐶𝐶 ≪ 𝑉1𝑁

Figura 5: Circuito equivalente real en cortocircuito reducido

FIEE-UNAC 3

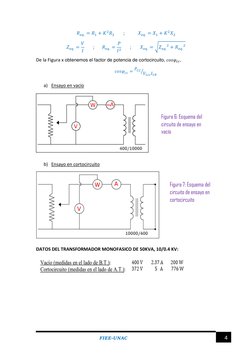

𝑅𝑒𝑞. = 𝑅1 + 𝐾 2 𝑅2 ; 𝑋𝑒𝑞. = 𝑋1 + 𝐾 2 𝑋2

𝑉 𝑃
𝑍𝑒𝑞. = ; 𝑅𝑒𝑞. = ; 𝑋𝑒𝑞. = √𝑍𝑒𝑞. 2 + 𝑅𝑒𝑞. 2
𝐼 𝐼2
De la Figura x obtenemos el factor de potencia de cortocircuito, 𝑐𝑜𝑠𝜑𝑐𝑐 ,
𝑃𝐶𝐶
𝑐𝑜𝑠𝜑𝑐𝑐 = ⁄𝑉 𝐼
1𝑐𝑐 1𝑁

a) Ensayo en vacío

Figura 6: Esquema del


circuito de ensayo en
vacío

b) Ensayo en cortocircuito

Figura 7: Esquema del


circuito de ensayo en
cortocircuito

DATOS DEL TRANSFORMADOR MONOFASICO DE 50KVA, 10/0.4 KV:

FIEE-UNAC 4

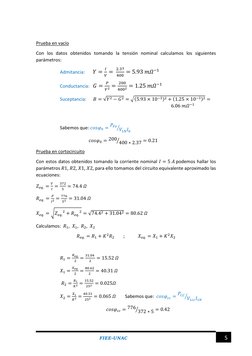

Prueba en vacío
Con los datos obtenidos tomando la tensión nominal calculamos los siguientes
parámetros:
𝐼 2.37
Admitancia: 𝑌= = = 5.93 𝑚𝛺−1
𝑉 400
𝑃 200
Conductancia: 𝐺 = = = 1.25 𝑚𝛺−1
𝑉2 4002

Suceptancia: 𝐵 = √𝑌 2 − 𝐺 2 = √(5.93 × 10−3 )2 + (1.25 × 10−3 )2 =


6.06 𝑚𝛺 −1

𝑃𝐹𝑒
Sabemos que: 𝑐𝑜𝑠𝜑0 = ⁄𝑉 𝐼
1𝑁 0

𝑐𝑜𝑠𝜑0 = 200⁄400 ∗ 2.37 = 0.21

Prueba en cortocircuito
Con estos datos obtenidos tomando la corriente nominal 𝐼 = 5 𝐴 podemos hallar los
parámetros 𝑅1, 𝑅2, 𝑋1, 𝑋2, para ello tomamos del circuito equivalente aproximado las
ecuaciones:
𝑉 372
𝑍𝑒𝑞. = = = 74.4 𝛺
𝐼 5
𝑃 776
𝑅𝑒𝑞. = 𝐼2 = = 31.04 𝛺
52

𝑋𝑒𝑞. = √𝑍𝑒𝑞. 2 + 𝑅𝑒𝑞. 2 = √74.42 + 31.042 = 80.62 𝛺

Calculamos: 𝑅1 , 𝑋1 , 𝑅2 , 𝑋2

𝑅𝑒𝑞. = 𝑅1 + 𝐾 2 𝑅2 ; 𝑋𝑒𝑞. = 𝑋1 + 𝐾 2 𝑋2

𝑅𝑒𝑞. 31.04
𝑅1 = = = 15.52 𝛺
2 2
𝑋𝑒𝑞. 80.62
𝑋1 = = = 40.31 𝛺
2 2
𝑅 15.52
𝑅2 = 𝐾12 = = 0.025𝛺
252

𝑋 40.31 𝑃𝐶𝐶
𝑋2 = 𝐾12 = = 0.065 𝛺 Sabemos que: 𝑐𝑜𝑠𝜑𝑐𝑐 = ⁄𝑉 𝐼
252 1𝑐𝑐 1𝑁

𝑐𝑜𝑠𝜑𝑐𝑐 = 776⁄372 ∗ 5 = 0.42

FIEE-UNAC 5

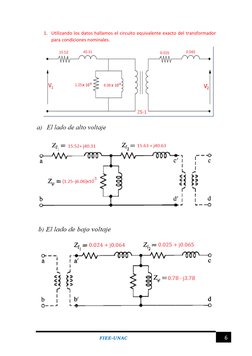

1. Utilizando los datos hallamos el circuito equivalente exacto del transformador
para condiciones nominales.

FIEE-UNAC 6

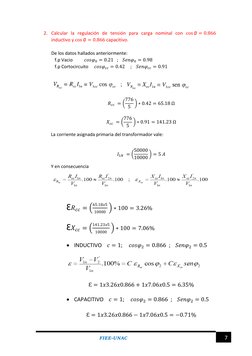

2. Calcular la regulación de tensión para carga nominal con cos ∅ = 0.866
inductivo y cos ∅ = 0.866 capacitivo.

De los datos hallados anteriormente:


f.p Vacio 𝑐𝑜𝑠𝜑0 = 0.21 ; 𝑆𝑒𝑛𝜑0 = 0.98
f.p Cortocircuito 𝑐𝑜𝑠𝜑𝑐𝑐 = 0.42 ; 𝑆𝑒𝑛𝜑𝑐𝑐 = 0.91

 Para carga inductiva se tiene lo siguiente:

776
𝑅𝑐𝑐 = ( ) ∗ 0.42 = 65.18 Ω
5

776
𝑋𝑐𝑐 = ( ) ∗ 0.91 = 141.23 Ω
5
La corriente asignada primaria del transformador vale:

50000
𝐼1𝑁 = ( ) =5𝐴
10000
Y en consecuencia

Ɛ𝑅𝑐𝑐 = (65.18𝑥5
10000
) ∗ 100 = 3.26%

Ɛ𝑋𝑐𝑐 = (141.23𝑥5
10000
) ∗ 100 = 7.06%

 INDUCTIVO 𝑐 = 1; 𝑐𝑜𝑠𝜑2 = 0.866 ; 𝑆𝑒𝑛𝜑2 = 0.5

Ɛ = 1𝑥3.26𝑥0.866 + 1𝑥7.06𝑥0.5 = 6.35%

 CAPACITIVO 𝑐 = 1; 𝑐𝑜𝑠𝜑2 = 0.866 ; 𝑆𝑒𝑛𝜑2 = 0.5

Ɛ = 1𝑥3.26𝑥0.866 − 1𝑥7.06𝑥0.5 = −0.71%

FIEE-UNAC 7
