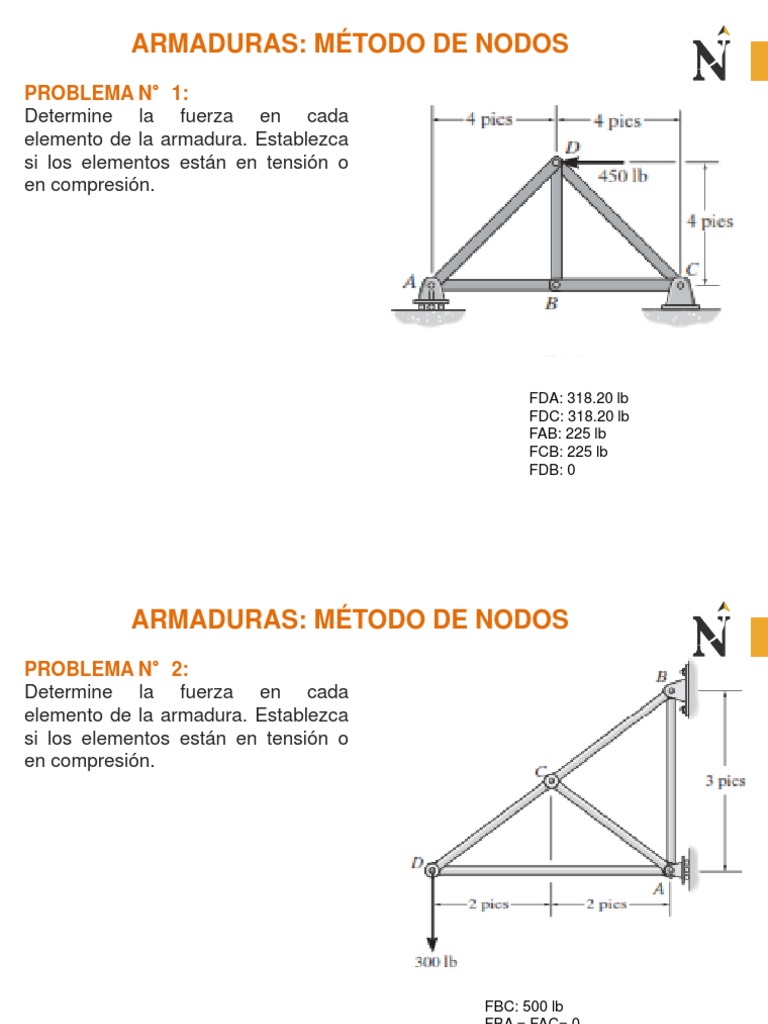

ARMADURAS: MÉTODO DE NODOS

PROBLEMA N°1:
Determine la fuerza en cada
elemento de la armadura. Establezca
si los elementos están en tensión o
en compresión.

FDA: 318.20 lb
FDC: 318.20 lb
FAB: 225 lb
FCB: 225 lb
FDB: 0
 ARMADURAS: MÉTODO DE NODOS
PROBLEMA N°2:
Determine la fuerza en cada
elemento de la armadura. Establezca
si los elementos están en tensión o
en compresión.

FBC: 500 lb
FBA = FAC= 0
FAD: 400 lb
FDC: 500 lb
FDB: 0
 ARMADURAS: MÉTODO DE NODOS
PROBLEMA N°3:
Determine la fuerza en los elementos
AE y DC. Establezca si los elementos
están en tensión o en compresión.

FAE= 667 lb. (C)

FDC= 400 lb (C)
 ARMADURAS: MÉTODO DE NODOS
PROBLEMA N°4:
Determine la fuerza en cada
elemento de la armadura y
establezca si los elementos están en
te tensión o en compresión.

FDC= 1342 N (C)

FDE= 1200 N (T)
FEC= 0
FBC= 1342 N (C)
FEB= 1273 N (C)
FEA= 2100 N (T)
 ARMADURAS: MÉTODO DE NODOS
PROBLEMA N°5:
Determine la fuerza en cada
elemento de la armadura y
establezca si los elementos están en
te tensión o en compresión.
Considere P=800 lb.

FEB=0
FCD=0
FBC=3400 lb (C)
FAF=1131 lb (T)
FAB= 800 lb (C)
FBF= 1838 lb (C)
FFE= 2099 lb (T)
FED= 2099 lb (T)
FBD= 1838 lb (T)
 ARMADURAS: MÉTODO DE NODOS
PROBLEMA N°6:
La armadura se fabrica con
elementos que tienen una masa de 5
kg/m. Retire las fuerzas externas de
la armadura y determine la fuerza en
cada elemento debido al peso de los
elementos. Establezca si los
elementos están en compresión o en
tensión. Suponga que la fuerza total
que actúa sobre un nodo es la suma
de la mitad del peso de cada
elemento conectado al nodo.

FAE=FCD= 286 N (C)

FAB=FBC= 202 N (T)
FBE=FBD= 119 N (T)
FED= 286 N (C)
 ARMADURAS: MÉTODO DE NODOS
PROBLEMA N°7:
Determine la máxima fuerza P que
puede aplicarse a la armadura, de
manera que ninguno de los
elementos esté sometido a una
fuerza que exceda 1.5 KN en tensión
o 1 KN en compresión.

RP
 ARMADURAS: MÉTODO DE SECCIONES
PROBLEMA N°8:
Determine la fuerza en los elementos
BC, CF y FE. Establezca si los
elementos están en tensión o en
compresión.

FBC: 2200 lb (C)

FCF = 1980 lb (T)
FFE: 800 lb (T)
 ARMADURAS: MÉTODO DE SECCIONES
PROBLEMA N°9:
Determine la fuerza en los elementos
EF, CF y BC. Establezca si los
elementos están en tensión o en
compresión.

FEF: 600 lb (C)

FCF = 346 LB (T)
FBC: 346.41 lb (T)
 ARMADURAS: MÉTODO DE SECCIONES
PROBLEMA N°10:
Determine la fuerza en los elementos
LK, KC y CD de la armadura Pratt.
Establezca si los elementos están en
tensión o en compresión.

FKC: 6.67 KN (C)

FLK = 62.2 KN (C)
FCD: 62.2 KN (T)
 ARMADURAS: MÉTODO DE SECCIONES
PROBLEMA N°11:
Determine la fuerza en los elementos
JK, CJ y CD de la armadura.
Establezca si los elementos están en
tensión o en compresión.

FJK: 11.1 KN (C)

FCD = 12 KN (T)
FCJ: 1.60 KN (C)
 ARMADURAS: MÉTODO DE SECCIONES
PROBLEMA N°12:
La armadura Howe para puente está
sometida a las cargas que se
muestran. Determine la fuerza en los
elementos HD, CD y GD, y
establezca si los elementos están en
tensión o en compresión.

FHD= 7.07 KN (C)

FCD= 50 KN (T)
FGD= 5 KN (T)
 ARMADURAS: MÉTODO DE SECCIONES
PROBLEMA N°13:
Determine la fuerza en los elementos
BC, CG y GF de la armadura Warren.
Indique si los elementos están en
tensión o en compresión.

FBC= 7.70 KN (C)

FCG= 0.77 KN (C)
FGF= 8.09 KN (T)
 ARMADURAS: MÉTODO DE SECCIONES
PROBLEMA N°14:
Determine la fuerza en los elementos
ED, EH y GH de la armadura e
Indique si los elementos están en
tensión o en compresión.

FGH: 76.7 KN (T)

FED= 100 KN (C)
FEH= 29.2 KN (T)
 ARMADURAS: MÉTODO DE SECCIONES
PROBLEMA N°15:
Determine la fuerza en los elementos
JI, EF, EI y JE de la armadura e
Indique si los elementos están en
tensión o en compresión.

FJI= 3677 lb (C)

FEF= 566 lb (T)
FEI= 1300 lb (T)
FJE= 400 lb (T)
 ARMADURAS: MÉTODO DE SECCIONES
PROBLEMA N°16:
Determine la fuerza en cada uno de
los elementos de la armadura e
Indique si los elementos están en
tensión o en compresión. Considere
P1= 20 KN, P2= 10KN.

FAB: 21.9 KN (C)

FBC = 13.1 KN (C)
FCG= 3.12 KN (T)
FCF= 3.12 KN (C)
FDE= 15.6 KN (C)
FEF= 9.38 KN (T)
FAG= 13.1 KN (T)
FBG=17.5 KN (T)
FFG=11.2 KN (T)
FCD= 9.38 KN (C)
FDF= 12.5 KN (T)
 ARMADURAS: MÉTODO DE SECCIONES
PROBLEMA N°17:
Determine la fuerza en los elementos
IJ,EJ y CD de la armadura Howe e
Indique si los elementos están en
tensión o en compresión.

FIJ= 17.12 KN (C)

FEJ= 6.71 KN (T)
FCD= 11.25 KN (T)
