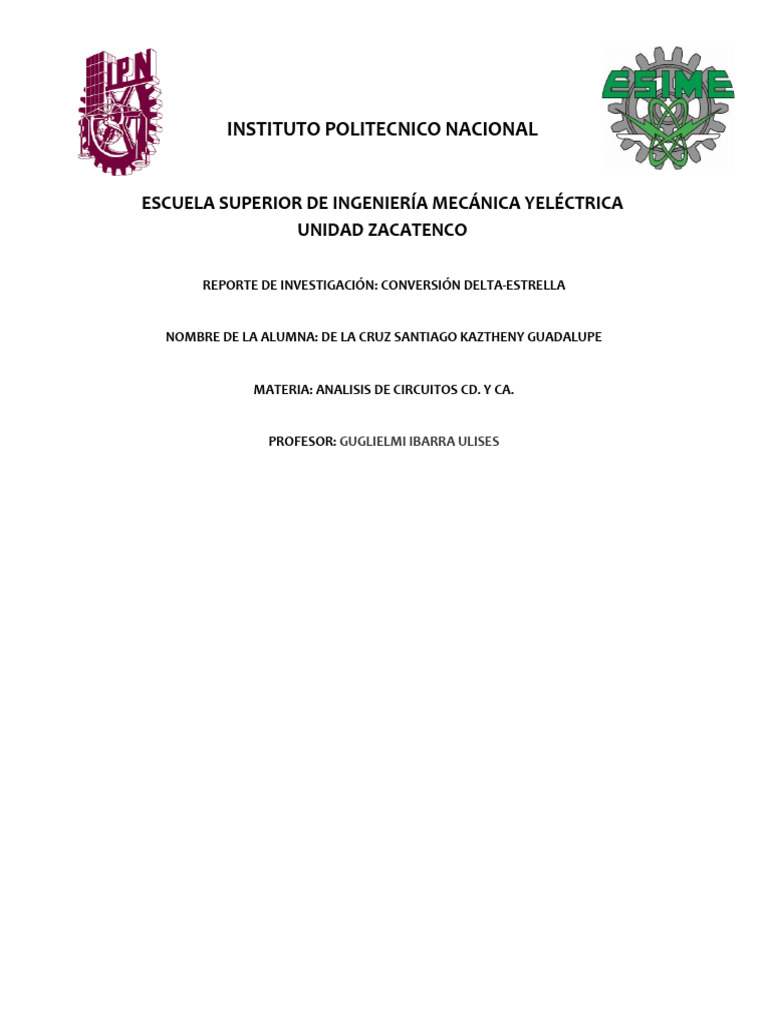

INSTITUTO POLITECNICO NACIONAL

ESCUELA SUPERIOR DE INGENIERÍA MECÁNICA YELÉCTRICA


UNIDAD ZACATENCO

REPORTE DE INVESTIGACIÓN: CONVERSIÓN DELTA-ESTRELLA

NOMBRE DE LA ALUMNA: DE LA CRUZ SANTIAGO KAZTHENY GUADALUPE

MATERIA: ANALISIS DE CIRCUITOS CD. Y CA.

PROFESOR: GUGLIELMI IBARRA ULISES


¿QUE ES LA CONVERSION DELTA ESTRELLA?

La transformación delta-estrella es una técnica adicional para transformar ciertas


combinaciones de resistores que no se pueden manejar por medio de las ecuaciones en
serie o en paralelo. También se conoce como transformación Pi – T.
Las conexiones en estrella se requieren principalmente para la red de transmisión de
energía para distancias más largas, mientras que la conexión en triángulo se utiliza
principalmente en redes de distribución y se utiliza para distancias más cortas

La regla de conversión de estrella a delta es la siguiente:

Cada resistor en la red en delta es la suma de todos los productos posibles de


resistores en estrella tomados de dos en dos, dividido por el resistor opuesto en
estrella.
Conexión delta-estrella cuando se emplean:

Es muy empleado como conexión para transformadores elevador al principio de la línea


y no al final, porque cada fase del devanado primario ha de soportar la tensión entre
fase de red.

Transformaciones estrella-delta:

En el análisis de circuitos suelen surgir situaciones en las que los resistores no están en
paralelo ni en serie. Muchos circuitos pueden simplificarse usando redes equivalentes
de tres terminales. Éstas son la red en estrella (Y) o en te (T) y la red delta o pi (Π).
Estas redes se presentan por sí mismas o como parte de una red mayor. Se usan en
redes trifásicas, filtros eléctricos y redes de acoplamiento. El principal interés es cómo
identificarlas cuando aparecen como parte de una red y cómo aplicar la transformación
estrella-delta en el análisis de esa red.
Conversión delta a estrella:

Supóngase que es más conveniente trabajar con una red en estrella en un lugar donde
el circuito contiene una configuración en delta. Se superpone una red en estrella en la
red en delta existente y se hallan las resistencias equivalentes en la red en estrella. Para
obtener las resistencias equivalentes en la red en estrella, hay que comparar las dos
redes y cerciorarse de que la resistencia entre cada par de nodos en la red sea igual a la
resistencia entre el mismo par de nodos en la red Y (o T).

Conversión estrella a delta: Para obtener las fórmulas de conversión que transformen
una red en estrella en una red delta equivalente

Es posible que provoque sorpresa que RY sea menor que R. A este respecto, obsérvese
que la conexión en Y es como una conexión “en serie”, mientras que la conexión en
delta es como una conexión “en paralelo”. Nótese que, al hacer la transformación, no
se quita nada del circuito ni se agrega algo nuevo en él. Solamente se están
sustituyendo patrones de red, de tres terminales diferentes, equivalentes
matemáticamente para crear un circuito en el que los resistores estén en serie o en
paralelo, lo que nos permite calcular la Req de ser necesario.
RED DELTA / RED EQUIVALENTE:

Aplicaciones:

Los resistores se usan con frecuencia para modelar dispositivos que convierten energía
eléctrica en térmica o en otras formas de energía. Tales dispositivos incluyen alambre
conductor, bombillas eléctricas, calentadores eléctricos, estufas y hornos eléctricos, y
altavoces.
