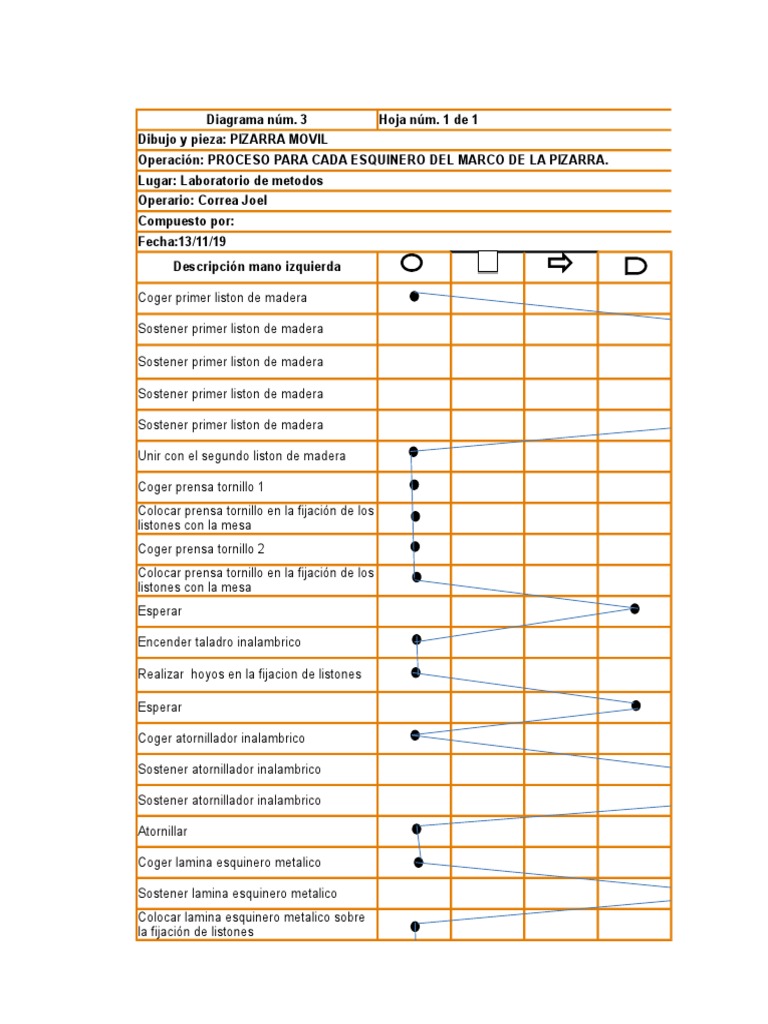

Diagrama núm. 3 Hoja núm.

1 de 1
Dibujo y pieza: PIZARRA MOVIL
Operación: PROCESO PARA CADA ESQUINERO DEL MARCO DE LA PIZARRA.
Lugar: Laboratorio de metodos
Operario: Correa Joel
Compuesto por:
Fecha:13/11/19
Descripción mano izquierda

Coger primer liston de madera

Sostener primer liston de madera

Sostener primer liston de madera

Sostener primer liston de madera

Sostener primer liston de madera

Unir con el segundo liston de madera

Coger prensa tornillo 1


Colocar prensa tornillo en la fijación de los
listones con la mesa
Coger prensa tornillo 2
Colocar prensa tornillo en la fijación de los
listones con la mesa
Esperar

Encender taladro inalambrico

Realizar hoyos en la fijacion de listones

Esperar

Coger atornillador inalambrico

Sostener atornillador inalambrico

Sostener atornillador inalambrico

Atornillar

Coger lamina esquinero metalico

Sostener lamina esquinero metalico


Colocar lamina esquinero metalico sobre
la fijación de listones
Coger taladro inalambrico
Realizar hoyos en la fijacion de listones
con la lamina
Coger pernos

Colocar pernos en los hoyos

Atornillar

Sostener prensa tornillo 1

Esperar

Sostener prensa tornillo 2

Esperar

Descanso
Resumen Izquierda Derecha
Operaciones 17 21
Inspecciones 0 0
Transportes 0 4
Demoras 5 5
Sostenimientos 9 1
Totales 31 31
Disposición del lugar de trabajo
Método Mejorado
.
Derecha Observaciones
21
0
4 Se utiliza una herrmamienta de prensa de tornillo que permite reducir los sostenimientos de los listones
5 de madera con la mano.
1
31
ugar de trabajo
ejorado

Descripción mano derecha

Esperar

Coger terokal
Engomar area transversal del liston
de madera
Retirar terokal

coger el segundo liston de madera

Unir con el segundo liston de madera

Regula prensa tornillo

Ajustar prensa tornillo 1

Regula prensa tornillo

Ajustar prensa tornillo 2

Coger taladro inalambrico

Sostener taladro inalambrico


Realizar hoyos en la fijacion de
listones
Retirar taladro inalambrico

Encender atornillador inalambrico

Coger pernos

Colocar pernos en los orificios

Atornillar

Esperar

Desajustar prensa tornillo 1

Ajustar prensa tornillo 1


Esperar
Realizar hoyos en la fijacion de
listones con la lamina
Esperar

Coger atornillador inalambrico

Atornillar

Desajustar prensa tornillo 1

Retirar prensa tornillo 1

Desajustar prensa tornillo 2

Retirar prensa tornillo 2

Descanso
ciones

permite reducir los sostenimientos de los listones
