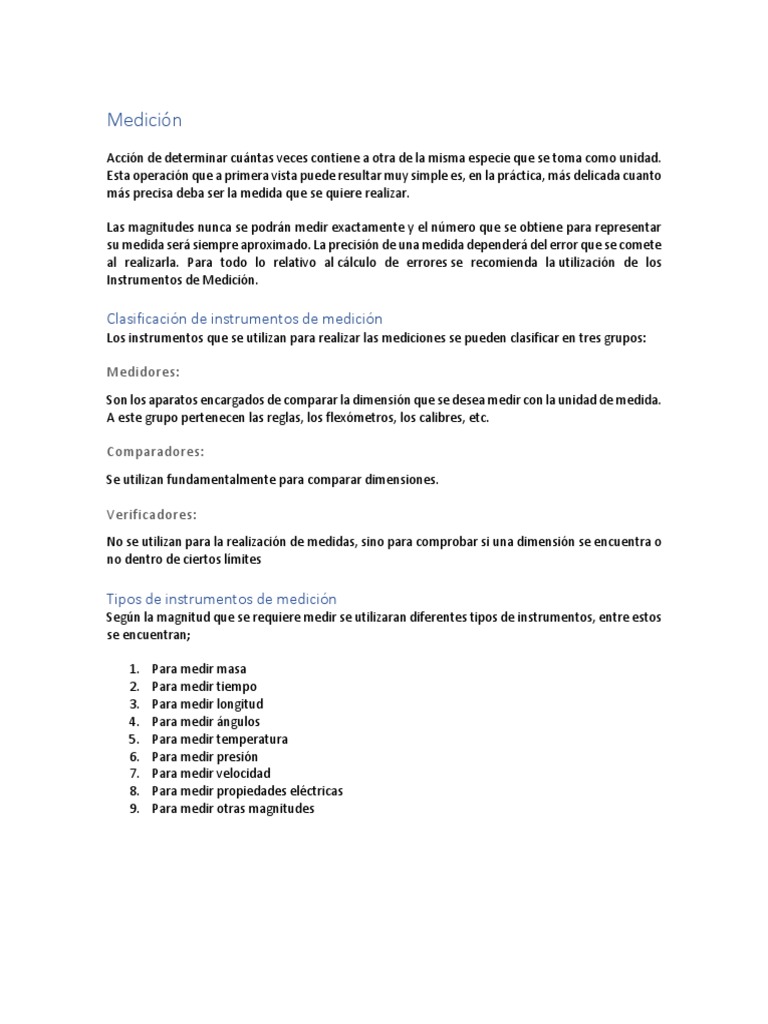

Medición

Acción de determinar cuántas veces contiene a otra de la misma especie que se toma como unidad.
Esta operación que a primera vista puede resultar muy simple es, en la práctica, más delicada cuanto
más precisa deba ser la medida que se quiere realizar.

Las magnitudes nunca se podrán medir exactamente y el número que se obtiene para representar
su medida será siempre aproximado. La precisión de una medida dependerá del error que se comete
al realizarla. Para todo lo relativo al cálculo de errores se recomienda la utilización de los
Instrumentos de Medición.

Clasificación de instrumentos de medición

Los instrumentos que se utilizan para realizar las mediciones se pueden clasificar en tres grupos:

Medidores:
Son los aparatos encargados de comparar la dimensión que se desea medir con la unidad de medida.
A este grupo pertenecen las reglas, los flexómetros, los calibres, etc.

Comparadores:
Se utilizan fundamentalmente para comparar dimensiones.

Verificadores:
No se utilizan para la realización de medidas, sino para comprobar si una dimensión se encuentra o
no dentro de ciertos límites

Tipos de instrumentos de medición

Según la magnitud que se requiere medir se utilizaran diferentes tipos de instrumentos, entre estos
se encuentran;

1. Para medir masa

2. Para medir tiempo
3. Para medir longitud
4. Para medir ángulos
5. Para medir temperatura
6. Para medir presión
7. Para medir velocidad
8. Para medir propiedades eléctricas
9. Para medir otras magnitudes
 1. Para medir masa
a. Balanza
Descripción
La Balanza una palanca de primer género de brazos iguales que mediante el establecimiento de una
situación de equilibrio entre los pesos de dos cuerpos permite medir masas. Al igual que una
romana, es un instrumento de medición que permite medir la masa de un objeto.
Para realizar las mediciones se utilizan patrones de masa cuyo grado de exactitud depende de la
precisión del instrumento. Al igual que en una romana, pero a diferencia de una báscula o un
dinamómetro, los resultados de las mediciones no varían con la magnitud de la aceleración de la
gravedad. El rango de medida y precisión de una balanza puede variar desde varios kilos (con
precisión de gramos), en balanzas industriales y comerciales; hasta unos gramos (con precisión de
miligramos) en balanzas de laboratorio. La evolución de las balanzas en los últimos tiempos ha sido
radical, pues se ha pasado de utilizar las balanzas tradicionales, de funcionamiento mecánico, a
balanzas electrónicas de lectura directa y precisa.

Uso
La principal utilidad de las balanzas es para pesar los alimentos que se venden a granel, al peso:
carne, pescado, frutas, etc. Estas balanzas llevan incorporado una máquina calculadora donde el
vendedor introduce el precio de la materia que pesa y realiza automáticamente el cálculo del coste,
que el cliente puede ver en una pantalla, y al final de la compra emite una factura de todas las
mercancías pesadas.

Otro uso importante de las balanzas es para pesar pequeñas cantidades de masa que se utiliza en
los laboratorios para hacer pruebas o análisis de determinados materiales. Estas balanzas destacan
por su gran precisión. En los hogares también hay, a menudo, pequeñas balanzas para pesar los
alimentos que se van a cocinar según las indicaciones de las recetas culinarias.

Fig 1. Balanza convencional

 b. Báscula
Descripción
Comúnmente la báscula tiene una plataforma vertical, sobre la cual se coloca el objeto a pesar, a
diferencia de otros instrumentos en los cuales el objeto a medir, debe estar colgado. Esta
herramienta permite fácilmente la medición de objetos de gran tamaño.

Uso
Actualmente hay varios tipos de básculas que son bastante representativas:
i. Básculas de baño. Se encuentran en muchos hogares y son un elemento muy útil y
rápido para conocer el peso de las personas.
ii. Básculas para pesar personas en farmacias. Son básculas muy sofisticadas que
introduciendo una moneda, pesan, miden la estatura y calculan el peso ideal que
corresponde a la persona o su índice de masa corporal.
iii. Báscula para pesar mercancías en empresas y almacenes: Son básculas cuya
plataforma está a ras de suelo, y permiten pesar de forma rápida y directa las
mercancías que maneja una empresa, hay básculas de diferentes capacidades de
peso.
iv. Báscula para pesar camiones. Son básculas de gran capacidad de peso que se
instalan en la entrada de muchas empresas y en las carreteras para pesar
directamente a los camiones que acceden a las empresas o controlarlos en las
carreteras por si llevan exceso de carga.
v. Báscula para pesar graneles. También llamada Bulk Weighing (pesaje en continuo
por ciclos), son básculas intercaladas en cintas transportadoras de materiales a
granel. El sistema consta de dos tolvas en línea vertical. La superior tiene por objeto
almacenar material mientras se produce el pesado del contenido de la tolva inferior.
Una vez efectuado el mismo, el granel es liberado

Fig 2. Balanza analógica Fig 3. Bascula de plataforma Fig 4. Bascula digital

 c. Catarómetro
Descripción
Esta constituye una herramienta que permite, en términos básicos la medición de la composición
una cantidad de gases, en pocas palabras suele ser un instrumento que determina la conductividad
térmica de un elemento, así que de forma indirecta se puede utilizar para medir masa.

Uso
Se utilizan médicamente para el análisis del funcionamiento pulmonar y en la cromatografía de
gases. Los resultados son más lentos de obtener comparado al del espectrómetro de masa, pero el
dispositivo es económico, y tiene buena exactitud cuando de gases se trata, además es solamente
la proporción que debe ser determinada.
En el aceite catarómetros de la industria han sido utilizados durante mucho tiempo para la
detección de hidrocarburos, pero tienen una historia de las calibraciones inestable en aplicaciones
no relacionados con el petróleo inmóvil.

Fig 5. Catarómetro

d. Espectrómetro de masa
Descripción
Un espectrómetro de masas es un dispositivo que se emplea para separar iones dentro de una
muestra que poseen distinta relación carga/masa. La mezcla puede estar constituida por distintos
isótopos de una misma sustancia o bien por distintos elementos químicos.

Uso
Los espectrómetros de masas pueden proporcionar un alto grado de resolución como ayuda a los
análisis de mezclas complejas. Por ejemplo, los productos del refinado y procesamiento del
petróleo, que contienen normalmente hidrocarburos muy similares, son difíciles de separar con
métodos de análisis químico convencionales, pero pueden ser aislados y analizados con un
espectrómetro de masas.
Se consigue una mayor precisión con espectrómetros de masas en serie, que consisten en varios
espectrómetros colocados uno tras otro. En el campo de la biología molecular, los espectrómetros
en serie (con dos espectrómetros de masas) permiten determinar en pocos minutos la secuencia
lineal de los aminoácidos de una proteína.

Fig 6. Espectrómetro de masa

2. Para medir tiempo

a. Calendario
Descripción
Los calendarios son formas visuales de hacer concreto el paso del tiempo y, además de servir para
transformarlo en algo específico y visible, el calendario sirve principalmente para permitir la mejor
organización de las horas, días y meses que se suceden continuamente.
Uso
Los calendarios como los utilizamos nosotros suponen el transcurso sucesivo de horas, días,
semanas, meses y años, aunque el modo de representar este transcurso puede variar en gran modo.
Hoy en día los calendarios dividen al período conocido como año en 365 días de 24 horas cada uno.
Al cuarto año, se agrega un día más por una cuestión de la rotación de los planetas alrededor del
Sol.

Fig 7. Calendario del año 2019

b. Cronómetro
Descripción
Es un reloj de precisión que se emplea para medir fracciones de tiempo muy pequeñas. A diferencia
de los relojes convencionales que se utilizan para medir los minutos y las horas que rigen el tiempo
cotidiano.
Uso
Los cronómetros suelen usarse en competencias deportivas y en la industria para tener un registro
de fracciones temporales más breves, como milésimas de segundo.

Fig 8. Cronometro

c. Reloj
Descripcion
Es un dispositivo que sirve para medir el tiempo y dividir el día en horas, minutos y segundos. Esta
máquina realiza un movimiento uniforme a través de un peso, un muelle o una pila; dicho
movimiento se regula con un péndulo o volante y se transmite a las manecillas por medio de
distintas ruedas dentadas.

Uso
En el formato analógico existe una escala fija y dos agujas que giran a velocidad constante; la aguja
más corta y ancha indica las horas, y tarda doce horas en completar una vuelta completa, la aguja
más delgada y larga, el minutero, indica los minutos y tarda una hora en completar una vuelta
completa a la esfera del reloj. Puede existir una tercera aguja en el mismo eje o con un eje distinto
que señala los segundos y tarda un minuto en dar una vuelta completa.

En los relojes digitales, hay dos grupos de dos dígitos cada uno, separados por el signo de dos puntos
(:), los dos primeros indican la hora en formato de 24 horas de 0 a 23 o en formato de 12 horas de
1 a 12, el segundo grupo de dígitos indica los minutos en un rango de 0 a 59, en algunos casos puede
existir un tercer grupo de dos dígitos que indica los segundos en un rango de 0 a 59 segundos.

Fig 9. Reloj analógico Fig 10. Reloj digital

 d. reloj atómico
Descripcion
Se trata de la máquina más precisa. Los relojes basados en las oscilaciones energéticas de los átomos
de cesio adelantan o atrasan un segundo cada 300 millones de años.

Uso
Tal exactitud resulta necesaria para el posicionamiento por GPS, la sincronización de los relojes
oficiales y algunas investigaciones científicas.

Fig 11. Reloj atómico

e. datación radiométrica
Descripcion
La datación radiométrica es una técnica empleada en la estimación de la edad absoluta (numérica)
de materiales geológicos tales como rocas, minerales o materia orgánica, que se logra a partir
de isótopos radiactivos; los cuales se fundamentan en las series de desintegración de isótopos con
tasas constantes de decaimiento radioactivo.

Uso
Los geólogos utilizan la datación radiométrica para estimar cuánto tiempo hace que se formaron
las rocas y para inferir la edad de los fósiles que esas rocas contienen.

Fig 12. Datación radiométrica

 3. Para medir longitud:
a. Cinta métrica
Descripcion
Las cintas métricas consistían en telas de tramados resistentes de enrollado manual en receptáculos
generalmente forrados en cuero y mecanismos de bronce con el tiempo se utilizaron en medición
de distancias que se construyen en una delgada lámina de acero al cromo, o de aluminio, o de un
tramado de fibras de carbono unidas mediante un polímero de teflón, ésta últimas las más
modernas.

Uso
Las cintas metálicas se aconsejan para la medición profesional y muy exacta de distancias. Y las
cintas de tela para mediciones de modistas.

Fig 13. Cinta métrica de modista Fig 14. Cintra métrica de teflon

b. Regla graduada

Descripcion
Instrumento de medición con forma de plancha delgada y rectangular que incluye una escala
graduada dividida en unidades de longitud, por ejemplo centímetros o pulgadas; es un instrumento
útil para trazar segmentos rectilíneos con la ayuda de un bolígrafo o lápiz, y puede ser rígido,
semirrígido o flexible, construido de madera, metal, material plástico, etc. Su longitud total rara vez
supera el metro de longitud. Suelen venir con graduaciones de diversas unidades de medida,
como milímetros, centímetros, y decímetros, aunque también las hay con graduación en pulgadas
o en ambas unidades.
Uso
Es muy utilizada en los estudios técnicos y materias que tengan que ver con uso de medidas, como
arquitectura, ingeniería, etc.
 Fig 15. Regla graduada

c. Calibre
Descripcion
El calibre o pie de rey una pequeña herramienta muy práctica y sensible, que toma medidas de
longitudes imperceptibles al ojo humano con gran precisión. El aparato está formado por un cuerpo
rígido, rematado en escuadra, y otro móvil llamado nonio que se desplaza sobre él. Para que te
hagas una idea, las longitudes que puedes calcular con el nonio de este calibre llegan hasta los 1/20
y 1/50 de milímetro.

Tiene dos escalas: una en milímetros y otra en pulgadas. Si se cuenta con un calibre digital, esta
incluye una pantalla LCD donde se puede observar la dimensión que se está midiendo.

Uso
El calibre o pie de rey sirve para medir pequeñas longitudes con la máxima precisión. Se utiliza tanto
en tareas del hogar como en el terreno profesional. Nos permite calcular diámetros interiores y
exteriores de tubos, tuercas, longitudes de tornillos, joyas, piezas para maquetas, etc. Para un
fontanero es una herramienta útil, cómoda y eficaz.

Fig 16. Calibre análogo Fig 17. Calibre digital

 d. Micrómetro

Descripcion
El micrómetro es una unidad de longitud que también se puede llamar micra, equivalente a una
millonésima parte de un metro (un metro, si lo dividimos en un millón de partes, eso es una micra),
pero también se le llama Micrómetro, Palmer, tornillo Palmer o Calibre Palmer a un instrumento de
medición de alta precisión, capaz de medir centésimas de milímetros, o lo que es lo mismo micras,
de ahí su nombre Micrómetro.

Uso

Lo utilizan los torneros, fresadores, mecánicos, joyeros y todo aquel que quiera medir piezas con
fiabilidad de hasta micras. Por ejemplo, para medir espesores de chapas, rodamientos, engranajes,
diámetros de tuercas, etc. El micrómetro es capaz de realizar medidas más precisas que incluso las
que puede realizar el calibre.

e. Reloj comparador

Descripcion
El reloj comparador es un instrumento para medir longitudes y formas, mediante medida diferencial
(por comparación). Los pequeños desplazamientos de la punta de palpación son amplificados
mecánicamente y se transmiten a una aguja indicadora.

Uso
Es instrumento de medición que se utiliza para la verificación de piezas y que por sus propios medios
no da lectura directa, pero que es útil para comparar las diferencias que existen entre varias piezas
que se quieran verificar.

Fig 18. Reloj comparador

 f. Interferómetro

Descripcion
El interferómetro es un instrumento que emplea la interferencia de las ondas de luz para medir con
gran precisión longitudes de onda de la luz misma. Hay muchos tipos de interferómetros, en todos
ellos se utilizan dos haces de luz que recorren dos trayectorias ópticas distintas, determinadas por
un sistema de espejos y placas que, finalmente, convergen para formar un patrón de interferencia.

Uso
i. Medición de la longitud de onda de la luz: Para medir la longitud de onda de un rayo de
luz monocromática se utiliza un interferómetro dispuesto de tal forma que un espejo
situado en la trayectoria de uno de los haces de luz puede desplazarse una distancia
pequeña, que puede medirse con precisión, con lo que es posible modificar la trayectoria
óptica del haz.
ii. Medición de distancias: Cuando se conoce la longitud de onda de la luz empleada, pueden
medirse distancias pequeñas en la trayectoria óptica analizando las interferencias
producidas. Esta técnica se emplea, por ejemplo, para medir el contorno de la superficie de
los espejos de los telescopios.
iii. Medición de índices de refracción: Los índices de refracción de una sustancia también
pueden medirse con el interferómetro, y se calculan a partir del desplazamiento en las
franjas de interferencia causado por el retraso del haz.
iv. El interferómetro en Astronomía: el principio del interferómetro también se emplea para
medir el diámetro de estrellas grandes relativamente cercanas. Como los interferómetros
modernos pueden medir ángulos extremadamente pequeños. Recientemente ha sido
posible, incluso, detectar la presencia de planetas fuera del Sistema Solar a través de la
medición de pequeñas variaciones en la trayectoria de las estrellas. El principio del
interferómetro se ha extendido a otras longitudes de onda y en la actualidad está
generalizado su uso en radioastronomía.

g. Odómetro

Descripcion

Los odómetros mecánicos generalmente están constituidos por una serie de ruedas
que muestran los números por una ventanilla. En el caso de los automóviles suelen
venir conjuntamente con el velocímetro. Pueden tener totales (kilómetros desde que
se fabricó), parciales (desde la última vez que se puso en cero) o ambos.

Los vehículos fabricados actualmente tienen odómetros electrónicos, que permiten

manipular el valor de los totales por una simple reprogramación. En algunos lugares,
se utilizan odómetros electrónicos de precisión digital para medir distancias en un
servicio de transporte, por ser más exactos y más visibles; también se emplean
tacógrafos que registran gráficamente los datos. Algunos de estos odómetros
permiten mantener una lista de las distintas veces que se puso en cero (o los viajes
realizados) para control.
Uso
Dispositivo usado para indicar distancia viajado por automóvil u otro vehículo. Puede
ser electrónico o mecánico.

Fig 18. Odómetro mecanico Fig 19. Odómetro de vehículo.

4. Para medir ángulos

a. Goniómetro
Descripcion
También llamado sextante o transportador universal, es un semicírculo de 180 a 360° que sirve,
específicamente, para medir ángulos. Gracias a esto y cálculos matemáticos de dificultad
fácil/media, se pueden obtener ángulos exactos entre dos objetos o puntos sumamente alejados
entre sí. De hecho, es el sucesor del astrolabio, un artefacto que solía utilizarse en la navegación.

Uso
Un goniómetro sirve para medir ángulos en distintos rubros industriales y científicos, aunque
también se emplea en la medicina para calcular los ángulos que alcanzan las articulaciones. Las áreas
en donde su uso es más frecuente son topografía, cálculos militares, comunicación y radiodifusión,
cristalografía, arquitectura (diseño de planos) y cálculo de latitudes.
 Fig 20. Astrolabio Fig 21. Goniómetro

b. Sextante
Descripcion
Está constituido por un arco de circunferencia -un sexto de circunferencia, de ahí su nombre- dotado
de un pequeño catalejo y dos espejos; uno de estos es fijo y el otro móvil. Se utiliza del siguiente
modo: se dirige el catalejo hacia una estrella previamente elegida, después se gira el instrumento
de modo que la imagen de la estrella aparezca reflejada en el espejo móvil. Se gira entonces el
instrumento hasta que la imagen de la estrella reflejada aparece en el horizonte; se mira cuánto ha
girado el instrumento, y se mide así la altura de la estrella.

Uso
Como por lo general la estrella elegida es el Sol, se puede establecer a cuántos grados al norte o al
sur del ecuador se halla en ese momento el barco.

Fig 22. Sextante

 c. Transportador

Descripcion
Es una herramienta de medición que nos permite medir y construir ángulos. El transportador
de ángulos es un instrumento muy útil cuando tenemos que fabricar algún elemento con ángulos
no rectos. También sirve para copiar un ángulo de un determinado sitio y trasladarlo al elemento
que estemos fabricando.

La medición de ángulos se realiza directamente mediante instrumentos denominados

transportadores, que están formados por una pieza en forma de semicírculo graduado con una
escala en su periferia y una regla articulada en el centro. La escala está corrientemente graduada
en grados.

Uso
Esta herramienta básica se utiliza para medir el ángulo que constituyen dos caras de una pieza. El
transportador simple se compone de un semicírculo dividido en 180º y de una regla que gira sobre
el centro de dicho semicírculo, la cual puede establecerse en una posición específica debido a un
tornillo T. El transportador semicircular es más común que el transportador circular, pero tiene la
condición de que al medir ángulos cóncavos (de más de 180° y menos de 360°), se debe hacer una
doble medición. Cuando la pieza se coloque a la derecha de la regla, el ángulo que se lee coincide
con el valor angular de la intersección que se está midiendo. Cuando la pieza se coloque a la
izquierda de la regla, el ángulo que se lee es el suplemento del valor angular que se está midiendo.

Fig 23. Transportador circular 360 grados Fig 24. Transportador semicircular 180 grados

5. Para medir temperatura

a. termómetro
b. termopar
c. pirómetro
 6. Para medir propiedades eléctricas:
a. Vatímetro

Descripcion
El Vatímetro es un instrumento para la medición de la energía eléctrica, o índice de la energía
eléctrica a cualquier circuito. El término se aplica generalmente para describir una forma particular
de electrodinamómetro, consistiendo en una bobina fija del alambre y de un abrazo o de una bobina
vecina del alambre suspendida para ser movible.

Uso
Medidor en vatios del producto de la corriente que atraviesa el circuito en amperios y la diferencia
potencial de los extremos de ese circuito en voltios, multiplicados por cierto factor llamado el factor
de la energía para saber un parámetro de capacidad de un motor eléctrico, una lámpara o un
transformador sin destruirlo por dicha medición.

Fig 25. Vatímetro análogo Fig 26. Vatímetro digital

b. Multímetro

Descripcion
Un multímetro, también de nominado tester, es un dispositivo eléctrico y portátil, que le permite a
una persona medir distintas magnitudes eléctricas que forman parte de un circuito, como pueden
ser corrientes, potencias, resistencias, voltajes, entre otras. Puede medir magnitudes en distintos
rangos y corrientes directas, así como alternas.

Uso
A modo general sirve para medir distintas magnitudes en un circuito eléctrico. Algunas de
las funciones del multímetro son:
i. Medición de resistencia.
ii. Prueba de continuidad.
iii. Mediciones de tensiones de Corriente Alterna y Corriente Continua.
iv. Mediciones de intensidad de corrientes alterna y continua.
 v. Medición de la capacitancia.
vi. Medición de la frecuencia.
vii. Detección de la presencia de corriente alterna.

Fig 27. Multímetro Analógico Fig 28. Multímetro Digital

c. Puente de Wheatstone

Descripcion
Es un instrumento compuesto de un arreglo de resistencias de gran precisión que puede operar en
corriente continua o alterna y permite la medida tanto de resistencias óhmicas como de sus
equivalentes en circuitos de corriente altema en los que existen otros elementos como bobinas o
condensadores (impedancias). En sí determinar el valor de una resistencia desconocida.

Uso
Muchos instrumentos llevan un puente de Wheatstone incorporado, como por ejemplo medidores
de presión (manómetros) en tecnología de vacío, circuitos resonantes (LCR) para detectar
fenómenos como la resonancia paramagnética, etc.

Fig 29. Puente de Wheatstone

 d. Osciloscopio

Descripcion
Los osciloscopios comprueban y muestran las señales de tensión como formas de onda, y como
representaciones visuales de la variación de tensión en función del tiempo. Las señales se
representan en un gráfico, que muestra cómo cambia la señal. El eje vertical (Y) representa la
medición de la tensión, y el eje horizontal (X) representa el tiempo.

Uso
Muestran señales de tensión que controlan dispositivos electromecánicos y revelan información
como anomalías, ruido, señales oscilantes por variación de frecuencia, voltajes y corrientes criticas
para los dispositivos.

Fig 30. Osciloscopio

7. Para medir otras magnitudes:

a. Caudalímetro

Descripcion
Como lo indica el término permite determinar el caudal o flujo de los líquidos. Su estructura está
diseñada para medir el volumen de un fluido que es usado en determinado proceso de un sistema,
aparato o electrodoméstico identificando el caudal o flujo másico.

Para realizar la medición el Caudalímetro debe ser ubicado de forma lineal en el sistema o tubería
por el cual se desplaza el líquido sobre el que se necesita conocer la cantidad de flujo que posee y
de forma rápida y precisa se obtendrá la medida.

Uso
Existen muchos tipos y modelos de caudalímetros, los cuales demuestran que no existe una forma
exacta de medir el caudal o flujo másico. Al final existen diferentes consideraciones a tener en
cuenta para su uso correcto como la presión, viscosidad, densidad o temperatura del fluido que se
desea medir, pero la elección correcta está ligada al uso que tiene destinado el caudalímetro.
Los tipos que hay son:
i. Venturi
ii. Rotámetro
iii. Electromagnético
iv. De diferencial de temperatura
v. De desplazamiento positivo
vi. Entre otro.

Fig 31. Caudalímetro Fig 32. Tipos de caudalímetros.

b. Colorímetro

Descripcion
El colorímetro es el dispositivo que permite la cuantificación de un color y permite su comparación
con otro. Una vez hecha la cuantificación, el valor numérico asignado al color estudiado permitirá
su adecuada clasificación en la escala de colores.

Uso
Entre las principales aplicaciones del colorímetro se encuentran:
i. Clasificación de colores.
ii. Pruebas de absorbancia.
iii. Corrección de errores en monitores y pantallas.
iv. Calibración de colores de impresoras.
v. Caracterización de polímeros en base a su color.
vi. Análisis de concentraciones químicas.

Fig 33. Colorímetro Fig 34. Colorímetro portátil

 c. Espectroscopio

Descripcion
Instrumento destinado al análisis de la luz con el cuál se puede obtener información sobre un gran
número de fenómenos físicos o propiedades de los cuerpos, tienen utilidad en una gran diversidad
de áreas, que incluyen desde la investigación teórica en química o Física Cuántica hasta
la industria o la medicina.

Los espectroscopios se usan a menudo en astronomía y en algunas ramas de la química. Los

primeros aparatos de este tipo eran simplemente un prisma con graduaciones que marcaban las
longitudes de onda de la luz. Los espectroscopios modernos, como los monocromadores,
generalmente usan una rejilla de difracción, una hendidura móvil y una especie de fotodetector,
además de estar automatizados y controlados por un ordenador.

Uso
El análisis espectral, o espectroscopia, se ha convertido en un importante instrumento científico
para analizar la composición de material desconocido, y para estudiar fenómenos y teorías
astronómicas.

Fig 35. Espectroscopio antiguo francés Fig 36. Espectroscopio moderno.

d. Microscopio

Descripcion
Es un instrumento que permite observar objetos demasiado pequeños para ser vistos a simple vista.
El tipo más común y el primero que se inventó es el microscopio óptico. Se trata de un instrumento
óptico que contiene una o varias lentes que permiten obtener una imagen aumentada del objeto y
que funciona por refracción.

Los microscopios básicamente se componen de una o varias lentes que permiten obtener una
imagen aumentada del objeto y que funciona por refracción. Por lo tanto, se considera que los
microscopios cuentan con dos secciones, una óptica, que sirve para observar, y la otra, que es una
parte mecánica, la cual es la que sostiene a la primera.
Uso
Los microscopios pueden ser utilizados en distintas áreas, como pueden ser:

 Escuelas
 Laboratorios clínicos
 Hospitales
 Industria farmacéutica
 Industria biológica
 Industria alimenticia

Fig 37. Microscopio

e. Espectrómetro

Descripcion
Instrumento de medición que analiza el tipo de espectro que emite una fuente o que es absorbida
por una sustancia que se encuentra en el camino de la luz que emite una fuente. Estos espectros de
emisión o de absorción son como una huella digital de las sustancias que forman a nuestra
naturaleza
Este se compone de cuatro componentes básicos: un foco productor del haz de radiación o
de partículas que se va a investigar; un analizador que separa el haz de acuerdo con las propiedades
que se desea analizar; un detector que mide su cantidad y un elemento que registra los resultados
en forma de gráfica, diagrama o fotografía.

Uso
 En óptica, un espectrógrafo separa la luz que le llega de acuerdo a su longitud de onda y
registra el espectro electromagnético en un detector. Es un tipo de espectrómetro y ha
sustituido al espectroscopio en aplicaciones científicas.
 En astronomía se utilizan espectrógrafos muy frecuentemente. Se instalan en el foco de
un telescopio que puede estar situado en un observatorio terrestre o en una nave espacial.
 Los espectrógrafos más recientes utilizan detectores electrónicos, como CCD que pueden
utilizarse tanto para luz visible como para ultravioleta. La elección exacta del detector
depende de las longitudes de onda que se quieran registrar.
 Fig 39. Espectrómetro Fig 40. Espectrómetro de mano.

f. Contador Geiger

Descripcion
Un contador Geiger-Müller, también llamado un contador Geiger, es un tipo de detector de
partículas que mide la radiación ionizante. Se detecta la emisión de radiación nuclear (partículas
alfa, partículas beta o gamma) por la ionización producida en un gas de baja presión en un tubo
Geiger-Müller.

Uso
 Detección de partículas alfa y beta
 Detección de gama
 Detección de neutrones

Fig 41. Contador Geiger

g. Sismógrafo

Descripcion
En una base fija al suelo y a través de un soporte rígido se cuelga de un fino hilo una gran masa, esta
masa debido a la inercia prácticamente no se mueve con el movimiento horizontal de la base y la
flexibilidad del hilo, por tal motivo se mantiene estática mientras la base se mueve al ritmo de las
oscilaciones horizontales. Verticalmente la inelasticidad del hilo mantiene todo como un conjunto.
Una punta muy fina que funciona como pluma de tinta va escribiendo en el papel de
un tambor giratorio un trazo equivalente al movimiento relativo de la base con respecto a la pluma
o lo que es lo mismo la amplitud de las oscilaciones del suelo.

Para el registro de los movimientos verticales la masa inerte está fija en la punta de una
fina lámina ancha, muy flexible verticalmente pero muy rígida horizontalmente. De esta manera la
masa se mantiene estática debido a la flexibilidad de la lámina en lo referente al movimiento
vertical, pero sigue fielmente los movimientos de la base en sentido horizontal evitando movimiento
relativo entre la aguja y el tambor registrador. Igual que en el caso anterior una fina pluma va
trazando en el papel del tambor giratorio la amplitud de las oscilaciones verticales del terreno.

Uso
Se usa para registrar los movimientos horizontales de la tierra durante un sismo.

Fig 42. Sismógrafo.

 h. pH metro

Descripcion
Es un instrumento que tiene un sensor (electrodo) que utiliza el método electroquímico para
medir el pH de una disolución.

Uso
La determinación de pH

Fig 43. pH metro.

i. Pirheliómetro
Descripcion
El instrumento emplea una tecnología de detección pasiva, basada en termopila que genera una
salida de milivoltios CC de bajo nivel proporcional a la incidencia de flujo solar directa recibida en la
superficie del detector.

Uso
Medir radiación solar.

Fig 44. Pirhelimetro.
